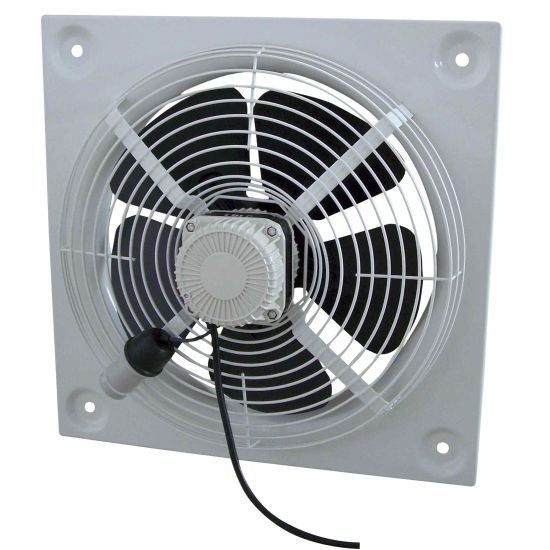

EVRP Helicoidal fans wall ø 200 to ø 400
Description
Helicoidal fans with wall painted panel, single-phase motor and fan with 5 blades .
Characteristics
Material: all the components are in painted steel.
Air flow: from the motor to the fan.
Air flow: from the motor to the fan.
use
Installazione a parete, utilizzato in tutte le applicazioni che richiedono basse portate d’aria senza perdita di carico.
Accessories
- Speed regulators;
- Pressure relief dampers.
- Pressure relief dampers.

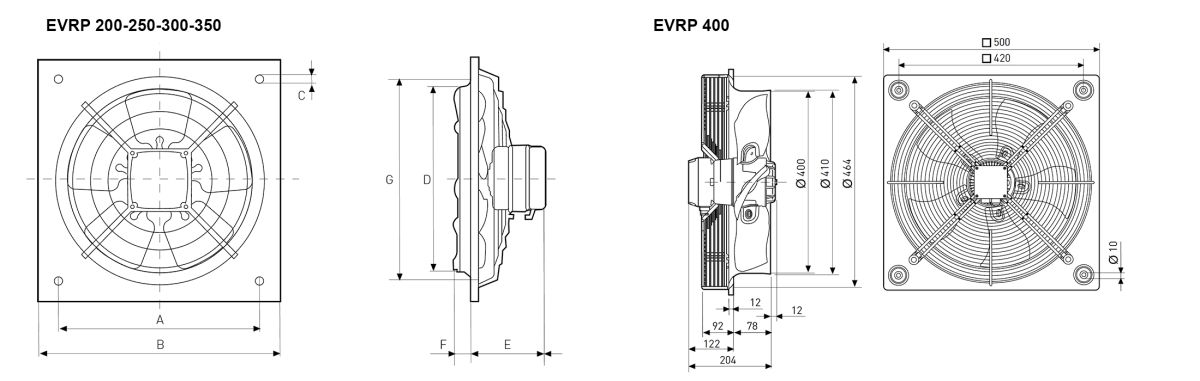

dimensions
all measurements are in mm
| Models | 〼A | 〼B | ØC | ØD | E | F | ØG |
| 200 | 222,5 | 266 | 9,5 | 205 | 88 | 19,5 | 211 |
| 250 | 275,5 | 333 | 9,5 | 255 | 99 | 31,5 | 261 |
| 300 | 336,5 | 400 | 10,5 | 305 | 99 | 35,5 | 311 |
| 350 | 390,5 | 465 | 10,5 | 361 | 106 | 34,5 | 371 |
Operating data
dB (A ) : noise index
* Livello di pressione sonora misurato a 1,5 metri in campo libero.
| Models | velocità (r.p.m.) | Ø Bocca (mm) | Potenza assorbita massima (W) | Intensità massima assorbita (A) | Livello di pressione sonora* (dB(A)) | portata massima m3/h | Temperatura di esercizio (ºC) | peso kg | |
| Min. | Max. | ||||||||
| 200 | 1345 | 200 | 16 | 0,08 | 41 | 505 | -15 | +40 | 1,8 |
| 250 | 1340 | 250 | 22 | 0,10 | 46 | 765 | -15 | +40 | 2,4 |
| 300 | 1320 | 300 | 34 | 0,15 | 46 | 1125 | -15 | +40 | 3,2 |
| 350 | 1360 | 350 | 40 | 0,17 | 51 | 1475 | -15 | +40 | 4,3 |
| 400 | 1255 | 400 | 151 | 0,7 | 56 | 3670 | -40 | +60 | 9,0 |
Price list
| Models | Ventilatore | regolatore | serrande sovrapressione |
| euro | euro | euro | |
| 200 | 304,50 | 189,63 | 120,92 |
| 250 | 360,38 | 189,63 | 137,00 |
| 300 | 471,59 | 189,63 | 153,29 |
| 350 | 617,98 | 189,63 | 153,29 |
| 400 | 1.025,45 | 189,63 | 165,50 |
