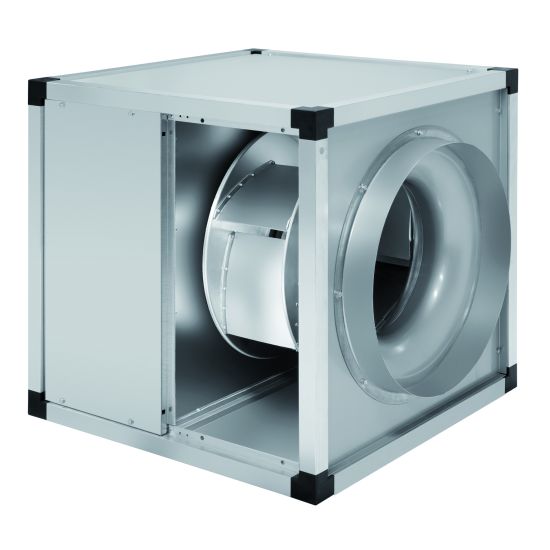

EVKABT Self-cleaning ventilation box
Description
Cabinet fans manufactured from galvanised steel sheet with double
thickness side panels lined with 17 mm thickness of fireproof fibreglass
acoustic insulation (M0). Circular duct connection flange on the inlet.
EVKABB / EVKABT incorporates direct driven aluminium backward curved centrifugal impeller with motor fitted outside of the
air stream.
Supplied with galvanized drip tray and copper drain.
thickness side panels lined with 17 mm thickness of fireproof fibreglass
acoustic insulation (M0). Circular duct connection flange on the inlet.
EVKABB / EVKABT incorporates direct driven aluminium backward curved centrifugal impeller with motor fitted outside of the
air stream.
Supplied with galvanized drip tray and copper drain.
Characteristic
Supply voltage:
Trifase 230/400V-50Hz or 400V-50Hz. It is possible to adjust the speed of fans with frequency inverter (optional).
Work temperatures -20ºC A +100ºC.
Trifase 230/400V-50Hz or 400V-50Hz. It is possible to adjust the speed of fans with frequency inverter (optional).
Work temperatures -20ºC A +100ºC.
Technical characteristics
* Sound pressure level measured at 1,5m, in free field condition, at the medium point of the performance curve
| Models | velocità (r.p.m.) | Potenza assorbita massima (W) | Corrente assorbita massima (A) | portata aria m3/h | Livello di pressione sonora* (dB(A)) | peso (kg) | Convertitori di frequenza opzionale Alimentazione 400V 3F | ||||
| 230 V | 400 V | Aspirazione | Irradiato | Scarico | Models | Kw | |||||
| EVKABT/4-3000/315 | 1430 | 327 | 1,2 | 0,7 | 2.750 | 60 | 54 | 61 | 33 | M130L | 0,75 |
| EVKABT/4-4000/355 | 1450 | 561 | 2,1 | 1,2 | 4.000 | 63 | 55 | 65 | 40 | M130L | 0,75 |
| EVKABT/4-6000/450 | 1495 | 1221 | 5,4 | 3,1 | 6.350 | 67 | 55 | 71 | 58 | M130M | 1,5 |
| EVKABT/4-9000/500 | 1430 | 2022 | 6,1 | 3,5 | 8.840 | 76 | 62 | 77 | 75 | M130M | 1,5 |
| EVKABT/4-12000/560 | 1460 | 2673 | - | 5 | 11.400 | 71 | 59 | 75 | 120 | M130P | 2,2 |
Aeraulic performance three-phase 400V models:
| Models | Pressione statica Pa | ||||||||||
| 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | |
| Portata aria m3/h a 50hz | |||||||||||
| EVKABT/4-3000/315 | 2600 | 2400 | 2200 | 1980 | 1780 | 1600 | 1350 | 1050 | 400 | - | - |
| EVKABT/4-4000/355 | 3800 | 3650 | 3500 | 3320 | 3200 | 2850 | 2600 | 2300 | 2000 | 1100 | 300 |
| EVKABT/4-6000/450 | 5900 | 5800 | 5500 | 5350 | 5070 | 4850 | 4600 | 4400 | 4150 | 3800 | 3500 |
| EVKABT/4-9000/500 | 8500 | 8400 | 8050 | 7800 | 7550 | 7400 | 7050 | 6900 | 6700 | 6400 | 6000 |
| EVKABT/4-12000/560 | 11300 | 11100 | 10900 | 10600 | 10400 | 10000 | 9600 | 9450 | 9050 | 8700 | 8250 |
| Models | Pressione statica Pa | ||||||||
| 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | |
| Portata aria m3/h a 50hz | |||||||||
| EVKABT/4-3000/315 | - | - | - | - | - | - | - | - | - |
| EVKABT/4-4000/355 | - | - | - | - | - | - | - | - | - |
| EVKABT/4-6000/450 | 2600 | 1800 | 500 | - | - | - | - | - | - |
| EVKABT/4-9000/500 | 5800 | 5450 | 5000 | 4500 | 3750 | 2800 | 1100 | 400 | - |
| EVKABT/4-12000/560 | 8000 | 7300 | 6700 | 6250 | 6000 | 5500 | 4700 | 3500 | 2250 |

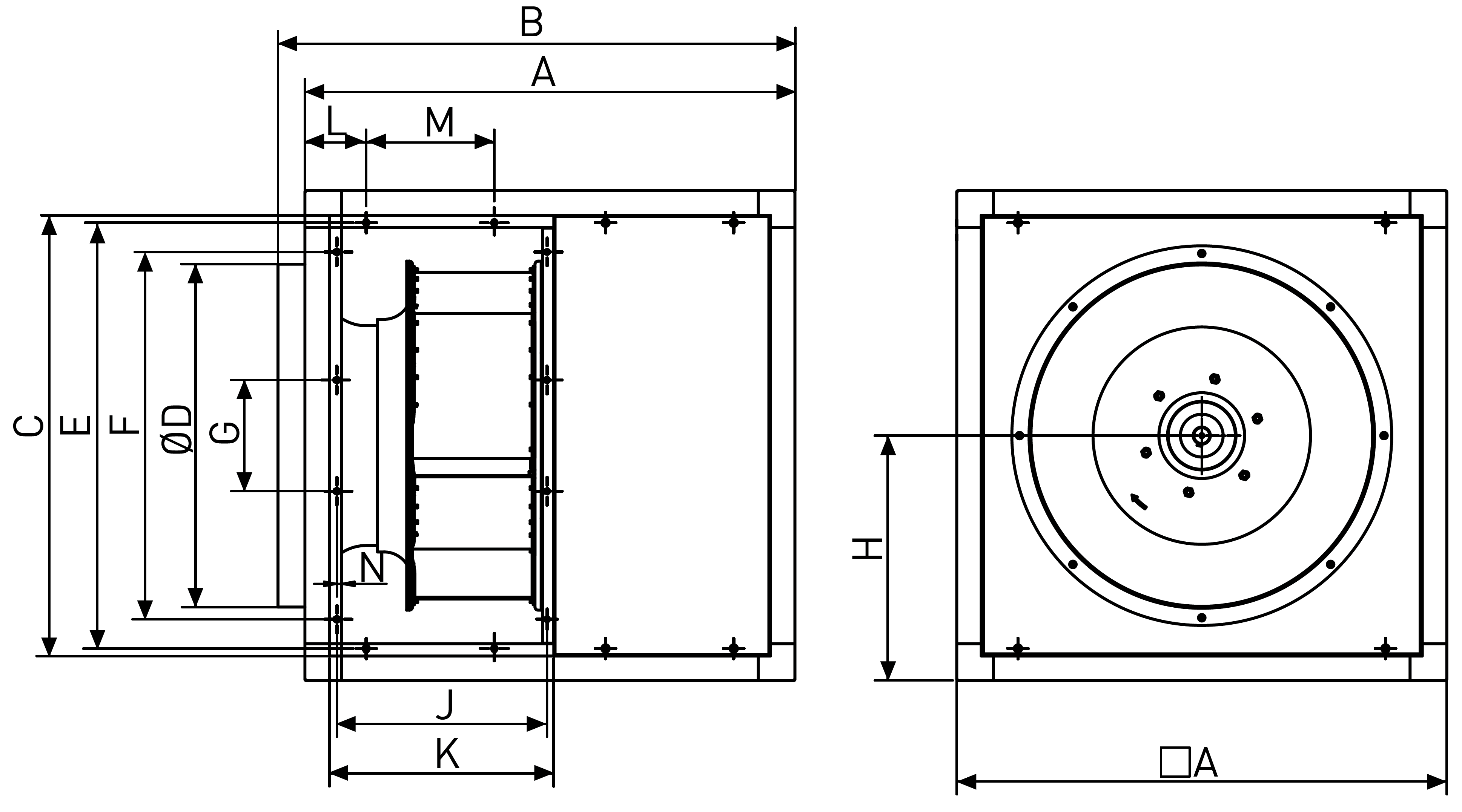

Dimensions:
| Models | A | B | C | D | E | F | G | H | J | K | L | M | N |
| EVKABT/4-3000/315 | 505 | 549 | 445 | 315 | 421 | 325 | 125 | 253 | 198 | 222 | 90 | 100 | 12 |
| EVKABT/4-4000/355 | 550 | 592 | 490 | 355 | 466 | 370 | 170 | 275 | 222 | 245 | 60 | 100 | 12 |
| EVKABT/4-6000/450 | 630 | 674 | 570 | 450 | 546 | 450 | 130 | 315 | 242 | 265 | 60 | 160 | 12 |
| EVKABT/4-9000/500 | 710 | 753 | 630 | 500 | 606 | 510 | 190 | 355 | 271 | 294 | 100 | 206 | 8 |
| EVKABT/4-12000/560 | 800 | 844 | 720 | 560 | 696 | 600 | 182 | 400 | 343 | 366 | 100 | 209 | 8 |
Outdoor cover EVCTIKABT:
For outdoor installations.
| Models | A | B | a | b |
| EVKABT 3000 | 535 | 535 | 325,2 | 420,7 |
| EVKABT 4000 | 580 | 580 | 370 | 465,5 |
| EVKABT 6000 | 660 | 660 | 450 | 545,5 |
| EVKABT 9000 | 740 | 740 | 510 | 605,5 |
| EVKABT 12000 | 830 | 830 | 600 | 695,5 |
Price list:
| Models | Euro | Convertitore di frequenza | Tettuccio parapioggia EVCTIKABT | |
| Models | Euro | Euro | ||
| EVKABT/4-3000/315 | 2.730,76 | M130L | 694,86 | 109,53 |
| EVKABT/4-4000/355 | 3.440,64 | M130L | 694,86 | 109,53 |
| EVKABT/4-6000/450 | 4.095,93 | M130M | 819,20 | 146,63 |
| EVKABT/4-9000/500 | 5.733,83 | M130M | 819,20 | 167,78 |
| EVKABT/4-12000/560 | 6.007,14 | M130P | 1.009,37 | 203,49 |
