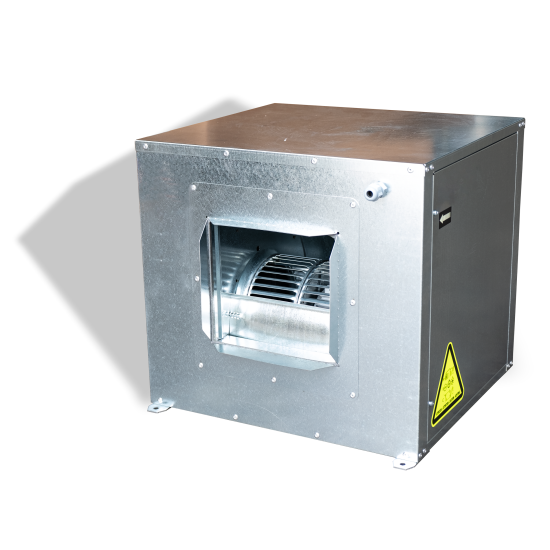

EVCL Fan boxes
Description
Soundproof ventilating boxes, for ventilation or air extraction systems.
Characteristics
Materiale: struttura in lamiera di acciaio galvanizzato con isolamento termico e acustico.
Ventilatore: in acciaio zincato, girante con pale avanti, motore direttamente accoppiato chiuso, protezione termica integrata, classe F e grado di protezione IP54.
Nel Box è presente un pressacavo per il passaggio del cavo di alimentazione.
Temperatura massima dell'aria da movimentare: -20 °C +60 °C.
Finitura: lamiera di acciaio galvanizzato anticorrosione.
Ventilatore: in acciaio zincato, girante con pale avanti, motore direttamente accoppiato chiuso, protezione termica integrata, classe F e grado di protezione IP54.
Nel Box è presente un pressacavo per il passaggio del cavo di alimentazione.
Temperatura massima dell'aria da movimentare: -20 °C +60 °C.
Finitura: lamiera di acciaio galvanizzato anticorrosione.
use
Aspirazione o immissione di aria pulita o leggermente polverosa.
Portate da 1000 a 5000 m³/h e pressioni statiche fino a 450 Pa.
Portate da 1000 a 5000 m³/h e pressioni statiche fino a 450 Pa.
Accessories
Single phase electronic regulator.

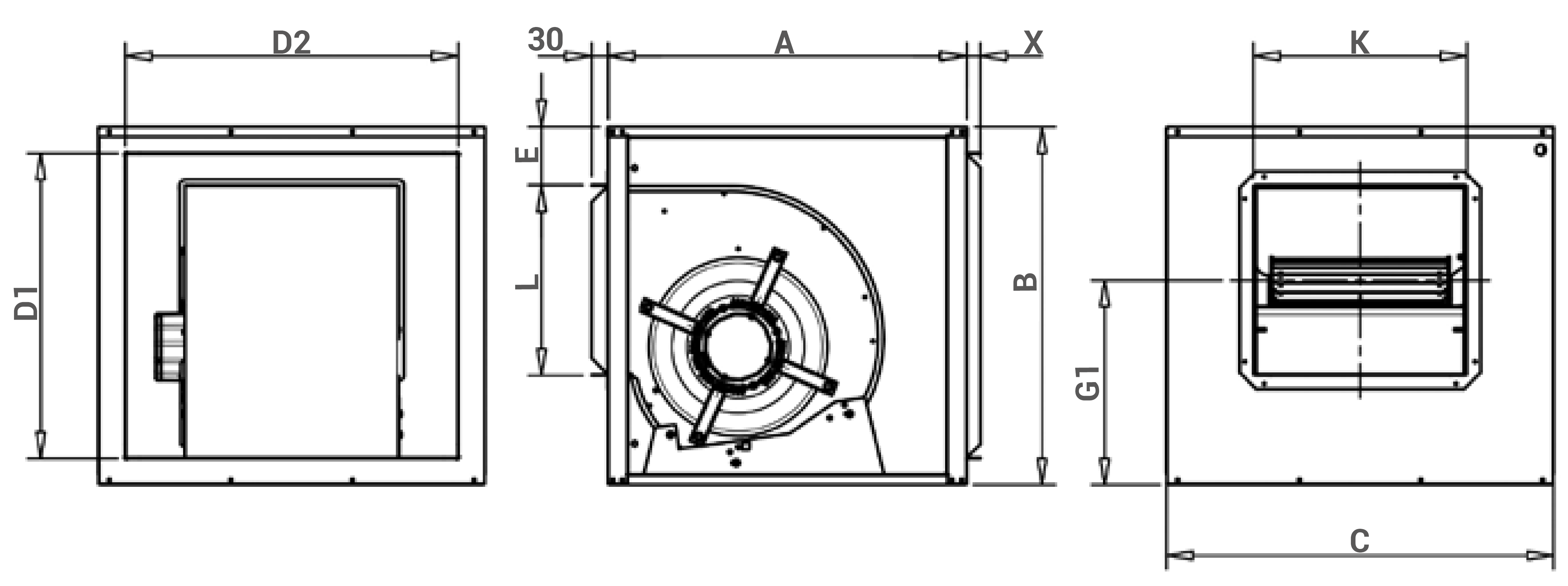

Dimensions
Tutte le dimensioni sono espresse in mm
| Models | A | B | C | E | D1 | D2 | G1 | L | K | X |
| EVCL 7/7 | 450 | 460 | 500 | 110 | 370 | 410 | 245 | 210 | 232 | 25 |
| EVCL 9/9 | 500 | 522 | 550 | 129,5 | 426 | 454 | 261 | 263 | 300 | 25 |
| EVCL 10/10 | 550 | 575 | 600 | 107 | 479 | 504 | 322 | 292 | 326 | 25 |
| EVCL 12/12 | 650 | 650 | 700 | 106 | 550 | 604 | 372,5 | 345 | 387 | 25 |
Technical features
| Models | Potenza | n. poli | n. velocità | Alimentazione | assorbimento max | noise index | tipo motore | peso | regolatore di velocità |
| W | A | dB(A) | kg | ||||||
| EVCL 7/7 | 150 | 4 | 1 | 230V-1F-50Hz | 1,15 | 58 | CHIUSO | 19,4 | RCS300 |
| EVCL 7/7 | 80 | 6 | 1 | 230V-1F-50Hz | 0,85 | 53 | CHIUSO | 19,4 | RCS300 |
| EVCL 9/9 | 550 | 4 | 1 | 230V-1F-50Hz | 3,65 | 70 | CHIUSO | 28,9 | RCS900 |
| EVCL 10/10 | 550 | 4 | 1 | 230V-1F-50Hz | 3,65 | 70 | CHIUSO | 33,8 | RCS900 |
| EVCL 10/10 | 250 | 6 | 1 | 230V-1F-50Hz | 1,60 | 61 | CHIUSO | 32,5 | RCS600 |
| EVCL 12/12 | 750 | 6 | 1 | 230V-1F-50Hz | 5,37 | 70 | CHIUSO | 47,4 | RCS210 |
Air flow
| Models | W | n. poli | n. velocità | Pressione statica Pa | ||||||||
| 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | ||||
| portata m3/h | ||||||||||||
| EVCL 7/7 | 150 | 4 | 1 | 1480 | 1380 | 1240 | 1000 | 250 | ||||
| EVCL 7/7 | 80 | 6 | 1 | 1160 | 995 | |||||||
| EVCL 9/9 | 550 | 4 | 1 | 3550 | 3340 | 3085 | 2640 | 870 | ||||
| EVCL 10/10 | 550 | 4 | 1 | 3795 | 3600 | 3300 | 2520 | 1370 | ||||
| EVCL 10/10 | 250 | 6 | 1 | 3000 | 2720 | 1850 | ||||||
| EVCL 12/12 | 750 | 6 | 1 | 5920 | 5160 | 1990 | ||||||
Price list
| Models | W | n. poli | EVCL | regolatore di velocità |
| euro | euro | |||
| EVCL 7/7 | 150 | 4 | 747,98 | 104,40 |
| EVCL 7/7 | 80 | 6 | 751,68 | 104,40 |
| EVCL 9/9 | 550 | 4 | 973,39 | 154,80 |
| EVCL 10/10 | 550 | 4 | 1.000,00 | 154,80 |
| EVCL 10/10 | 250 | 6 | 1.008,80 | 129,60 |
| EVCL 12/12 | 750 | 6 | 1.282,11 | 226,80 |
