EVCD Fan boxes
Description

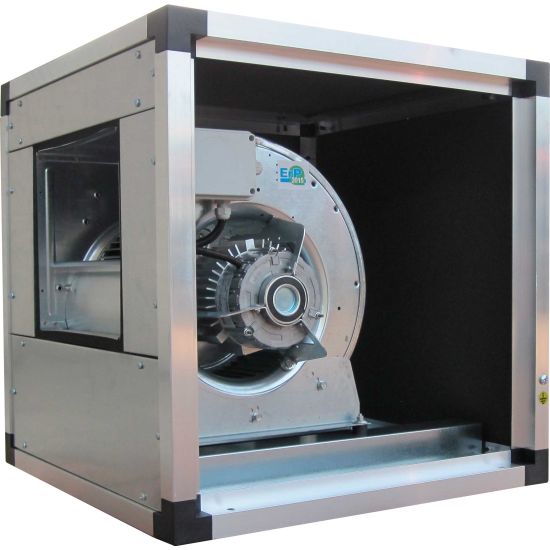

Soundproof ventilating boxes, for ventilation or air extraction systems.
Characteristics
Material: structure in aluminium profiles and panels in galvanized sheet.
Fan: in galvanized steel with directly coupled motor.
Anti-vibration joints installed on the outlet mouth.
Fan: in galvanized steel with directly coupled motor.
Anti-vibration joints installed on the outlet mouth.
use
Outlet and inlet of clean air or lightly dusty .
Air flow rates from 1000 to 6800 m³/h and static pressure up to 600 Pa , maximum temperature air 40 ° C .
Air flow rates from 1000 to 6800 m³/h and static pressure up to 600 Pa , maximum temperature air 40 ° C .
Accessories
- Single phase electronic regulator;
- three-phase inverter;
- Rain cover;
- Cap with bird mesh.
- three-phase inverter;
- Rain cover;
- Cap with bird mesh.
On demand
Panels in AISI 304 simple or sandwich steel.
Panels in simple or sandwiched aluminum sheet.
Execution with IP55 motor.
Panels in simple or sandwiched aluminum sheet.
Execution with IP55 motor.

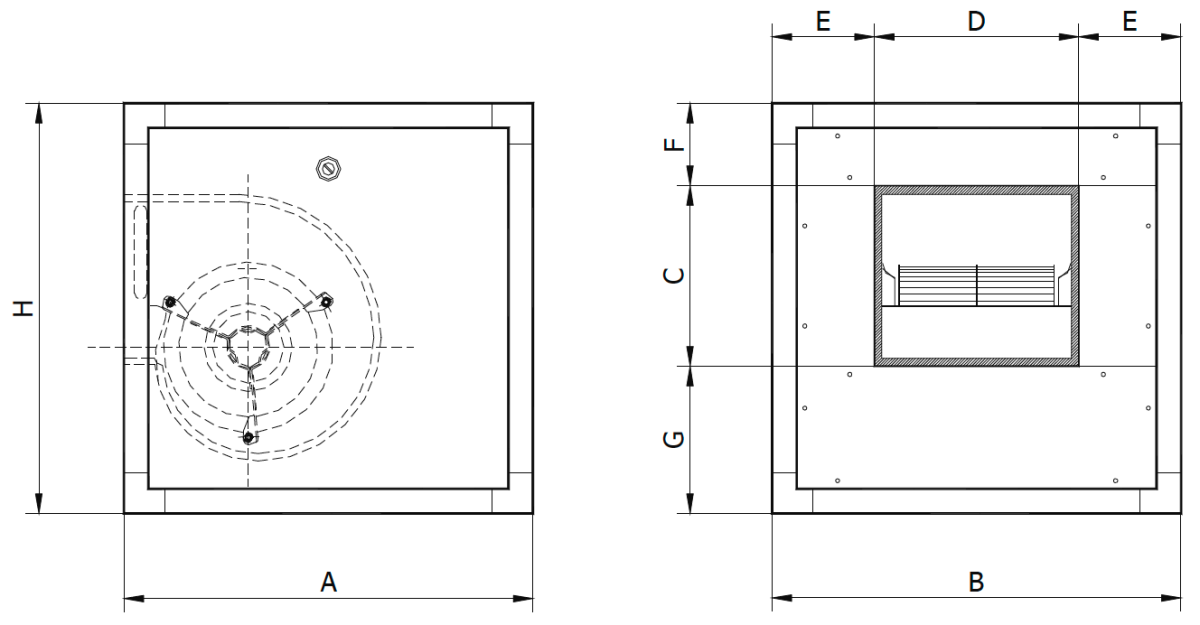

Dimensioni
Tutte le dimensioni sono espresse in mm
| Models | A | B | H | C | D | E | F | G |
| EVCD 7/7 | 500 | 500 | 500 | 220 | 250 | 125 | 100 | 180 |
| EVCD 9/7 | 600 | 600 | 600 | 280 | 250 | 175 | 105 | 215 |
| EVCD 9/9 | 600 | 600 | 600 | 280 | 320 | 140 | 105 | 215 |
| EVCD 10/8 | 600 | 600 | 600 | 310 | 285 | 158 | 85 | 205 |
| EVCD 10/10 | 600 | 600 | 600 | 310 | 350 | 125 | 85 | 205 |
| EVCD 12/9 | 750 | 750 | 750 | 330 | 420 | 210 | 234 | 156 |
| EVCD 12/12 | 750 | 750 | 750 | 360 | 420 | 165 | 234 | 156 |
Technical features
| Models | W | n. poli | n. velocità | Alimentazione | IP motore | dB(A) a 1,5 m | regolatore di velocità | peso kg |
| EVCD 7/7 | 50 | 6 | 1 | 230V-1F-50Hz | 30 | 52 | RCS300 | 22,5 |
| EVCD 7/7 | 147 | 4 | 1 | 230V-1F-50Hz | 55 | 57 | RCS300 | 23 |
| EVCD 9/7 | 420 | 4 | 1 | 230V-1F-50Hz | 30 | 63 | RCS900 | 37 |
| EVCD 9/9 | 420 | 4 | 1 | 230V-1F-50Hz | 30 | 66 | RCS900 | 37 |
| EVCD 10/8 | 250 | 6 | 1 | 230V-1F-50Hz | 20 | 63 | RCS600 | 38 |
| EVCD 10/8 | 550 | 4 | 1 | 230V-1F-50Hz | 30 | 65 | RCS900 | 38 |
| EVCD 10/10 | 250 | 6 | 1 | 230V-1F-50Hz | 20 | 58 | RCS600 | 38,5 |
| EVCD 10/10 | 550 | 4 | 1 | 230V-1F-50Hz | 30 | 67 | RCS900 | 38,5 |
| EVCD 12/9 | 745 | 6 | 1 | 230V-1F-50Hz | 20 | 64 | RCS210 | 57,5 |
| EVCD 12/9 | 1100* | 6 | 1 | 400V-3F-50Hz | 30 | 67 | INVERTER | 58,5 |
| EVCD 12/12 | 736 | 6 | 3 | 230V-1F-50Hz | 20 | 64 | RCS210 (vel. max) | 62,5 |
| EVCD 12/12 | 1100* | 6 | 1 | 400V-3F-50Hz | 30 | 68 | INVERTER | 63 |
Air flow
Pa : pressure drop in Pascal
* Three-phase
| Models | W | n. poli | n. velocità | Pressione statica Pa | |||||||||||
| 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | ||||
| portata m3/h | |||||||||||||||
| EVCD 7/7 | 50 | 6 | 1 | 1000 | 500 | ||||||||||
| EVCD 7/7 | 147 | 4 | 1 | 1500 | 1480 | 1400 | 1280 | 1000 | 200 | ||||||
| EVCD 9/7 | 420 | 4 | 1 | 2200 | 2000 | 1500 | 200 | ||||||||
| EVCD 9/9 | 420 | 4 | 1 | 2500 | 2200 | 1700 | 800 | 400 | |||||||
| EVCD 10/8 | 250 | 6 | 1 | 2400 | 2100 | 1250 | |||||||||
| EVCD 10/8 | 550 | 4 | 1 | 2800 | 2600 | 2200 | 1700 | 500 | 100 | ||||||
| EVCD 10/10 | 250 | 6 | 1 | 3000 | 2200 | 500 | |||||||||
| EVCD 10/10 | 550 | 4 | 1 | 2700 | 2300 | 1600 | 1200 | 700 | |||||||
| EVCD 12/9 | 745 | 6 | 1 | 4450 | 3800 | 2900 | |||||||||
| EVCD 12/9 | 1100* | 6 | 1 | 6000 | 5700 | 5300 | 4200 | 2550 | 1600 | ||||||
| EVCD 12/12 | 736 | 6 | 3 | 6000 | 5500 | 5000 | 4400 | 2700 | |||||||
| EVCD 12/12 | 1100* | 6 | 1 | 6800 | 6400 | 5800 | 5200 | 4200 | 2100 | ||||||
Price list
* trifase
** filtro escluso
| Models | W | n. poli | EVCD | regolatore di velocità | tettuccio parapioggia | cuffia con rete antivolatile | portafiltro esterno** | EFPON - filtro ePM10 50% |
| euro | euro | euro | euro | euro | euro | |||
| EVCD 7/7 | 50 | 6 | 916,18 | 104,40 | 55,94 | 75,46 | 158,81 | 62,33 |
| EVCD 7/7 | 147 | 4 | 941,39 | 104,40 | 55,94 | 75,46 | 158,81 | 62,33 |
| EVCD 9/7 | 420 | 4 | 1.254,36 | 154,80 | 58,51 | 79,97 | 168,10 | 67,58 |
| EVCD 9/9 | 420 | 4 | 1.172,61 | 154,80 | 58,51 | 79,97 | 168,10 | 67,58 |
| EVCD 10/8 | 250 | 6 | 1.196,07 | 129,60 | 58,51 | 79,97 | 168,10 | 67,58 |
| EVCD 10/8 | 550 | 4 | 1.202,25 | 154,80 | 58,51 | 79,97 | 168,10 | 67,58 |
| EVCD 10/10 | 250 | 6 | 1.240,14 | 129,60 | 58,51 | 79,97 | 168,10 | 67,58 |
| EVCD 10/10 | 550 | 4 | 1.223,96 | 154,80 | 58,51 | 79,97 | 168,10 | 67,58 |
| EVCD 12/9 | 745 | 6 | 1.749,75 | 226,80 | 59,61 | 82,16 | 185,53 | 96,56 |
| EVCD 12/9 | 1100* | 6 | 1.774,89 | 819,20 | 59,61 | 82,16 | 185,53 | 96,56 |
| EVCD 12/12 | 736 | 6 | 1.712,00 | 226,80 | 59,61 | 82,16 | 185,53 | 96,56 |
| EVCD 12/12 | 1100* | 6 | 1.788,61 | 819,20 | 59,61 | 82,16 | 185,53 | 96,56 |
Ventilatore cassonato EVCD composto da struttura con profili di alluminio e pannelli in acciaio zincato con rivestimento interno in materiale fono assorbente.
Temperatura di esercizio -20° +60°C,, porta di ispezione lato motore con chiusura a norme CE. Ventilatore del tipo centrifugo a doppia aspirazione del tipo direttamente accoppiato, montato su supporti antivibranti in gomma, giranti a pale curve avanti. Motore in esecuzione monofase 230V o trifase 400V, direttamente accoppiato, protezione IP54, classe F, conforme ErP.
Fornibile in versione a tre velocità.
