EVVAIR Adjustable valves for supply and extraction air
Description
Le valvole regolabili serie EVVAIR sono progettate per essere applicate nei sistemi di ventilazione meccanica controllata in ambito residenziale. Vengono utilizzate sia per l'aria di mandata che per l'aria di ripresa e sono disponibili nella versione tonda EVVAIR-C e nella versione quadrata EVVAIR-Q.
Features
Le valvole serie EVVAIR sono costruite in materiale plastico RAL9016 e si distinguono per la semplicità nell'installazione senza l'utilizzo di attrezzi e possono esser applicate alle più svariate tubazioni Ø 125 mm presenti nel mercato. L'installazione può avvenire sia a soffitto che a parete. All'interno delle valvole è presente una sagoma a forma di ventola in polipropilene con anello di tenuta in EPDM che garantisce una distribuzione dell'aria con effetto coanda per una ottimale distribuzione. Il corpo valvola comprende una regolazione manuale da 0 a 9 stadi utile per poter bilanciare in maniera ottimale l'impianto.

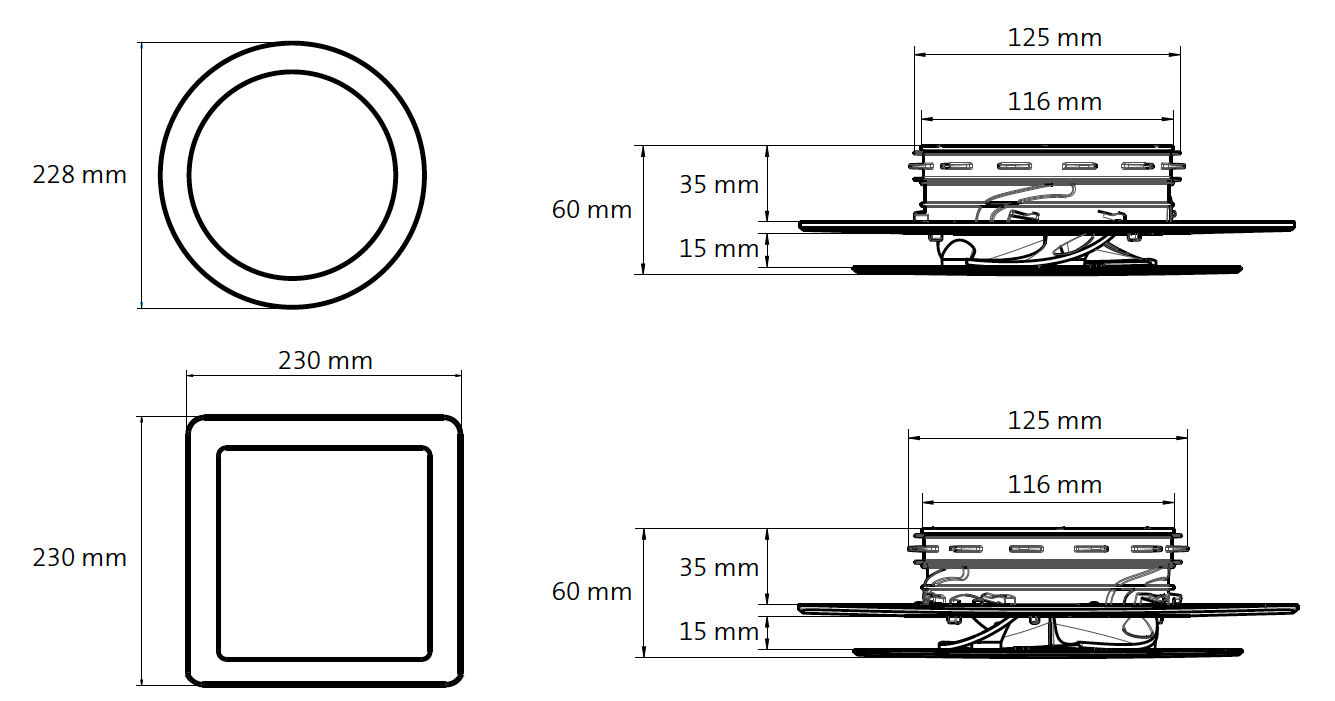

Dimensions

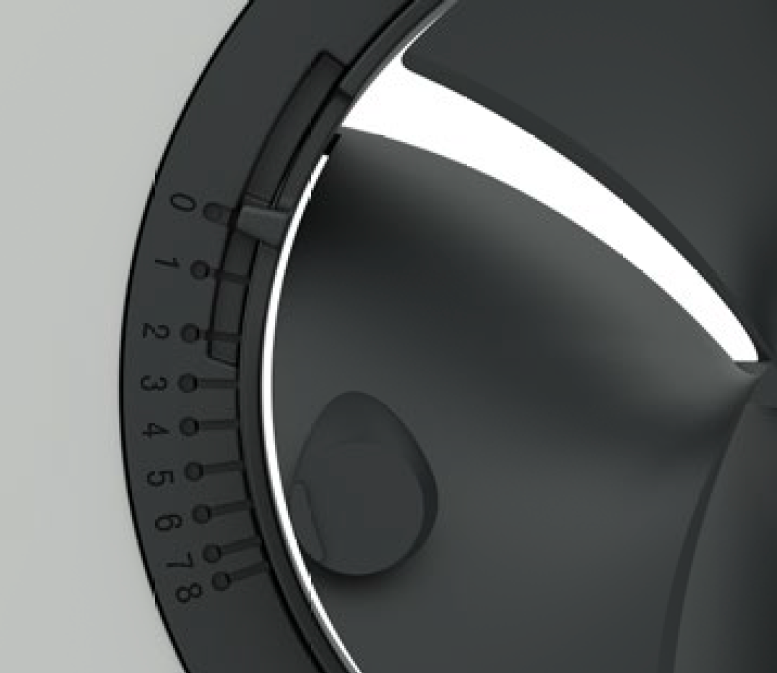

Manual air flow adjustment
Technical characteristics of supply air with flow regulation
| portata aria m3/h | V m/s | Perdita di carico (Pa) | ||||||||
| pos. 0 | pos. 1 | pos. 2 | pos. 3 | pos. 4 | pos. 5 | pos. 6 | pos. 7 | pos. 8 | ||
| 20 | 0,5 | 1,5 | 1,6 | 1,9 | 2,3 | 2,8 | 3,7 | 5,0 | 9,4 | 35,0 |
| 25 | 0,6 | 2,3 | 2,5 | 3,0 | 3,5 | 4,4 | 5,8 | 7,9 | 14,6 | 54,7 |
| 30 | 0,7 | 3,4 | 3,5 | 4,3 | 5,1 | 6,4 | 8,4 | 11,4 | 21,1 | 78,8 |
| 35 | 0,8 | 4,6 | 4,8 | 5,9 | 6,9 | 8,7 | 11,4 | 15,5 | 28,7 | 107,2 |
| 40 | 0,9 | 6,0 | 6,3 | 7,7 | 9,0 | 11,3 | 14,9 | 20,2 | 37,5 | 140,0 |
| 45 | 1,0 | 7,6 | 8,0 | 9,8 | 11,4 | 14,3 | 18,8 | 25,6 | 47,5 | 177,2 |
| 50 | 1,1 | 9,3 | 9,8 | 12,1 | 14,1 | 17,7 | 23,2 | 31,6 | 58,6 | 218,8 |
| 55 | 1,2 | 11,3 | 11,9 | 14,6 | 17,1 | 21,4 | 28,1 | 38,2 | 70,9 | 264,7 |
| 60 | 1,4 | 13,5 | 14,1 | 17,4 | 20,4 | 25,4 | 33,4 | 45,4 | 84,4 | 315,0 |
| 65 | 1,5 | 15,8 | 16,6 | 20,4 | 23,9 | 29,9 | 39,2 | 53,3 | 99,0 | 369,7 |
| 70 | 1,6 | 18,3 | 19,2 | 23,6 | 27,7 | 34,6 | 45,5 | 61,9 | 114,8 | 428,8 |
| 75 | 1,7 | 21,0 | 22,1 | 27,1 | 31,8 | 39,7 | 52,2 | 71,0 | 131,8 | 492,2 |
Technical characteristics of return air with flow regulation
| portata aria m3/h | V m/s | Perdita di carico (Pa) | ||||||||
| pos. 0 | pos. 1 | pos. 2 | pos. 3 | pos. 4 | pos. 5 | pos. 6 | pos. 7 | pos. 8 | ||
| 20 | 0,5 | 1,5 | 1,6 | 1,8 | 2,2 | 2,5 | 3,3 | 4,5 | 8,1 | 26,6 |
| 25 | 0,6 | 2,4 | 2,4 | 2,8 | 3,4 | 3,9 | 5,2 | 7,0 | 12,6 | 41,6 |
| 30 | 0,7 | 3,4 | 3,5 | 4,1 | 4,9 | 5,6 | 7,4 | 10,0 | 18,1 | 59,8 |
| 35 | 0,8 | 4,7 | 4,8 | 5,6 | 6,6 | 7,7 | 10,1 | 13,6 | 24,7 | 81,4 |
| 40 | 0,9 | 6,1 | 6,3 | 7,3 | 8,7 | 10,0 | 13,2 | 17,8 | 32,2 | 106,4 |
| 45 | 1,0 | 7,7 | 7,9 | 9,2 | 11,0 | 12,7 | 16,7 | 22,5 | 40,8 | 134,6 |
| 50 | 1,1 | 9,6 | 9,8 | 11,3 | 13,6 | 15,7 | 20,6 | 27,8 | 50,4 | 166,2 |
| 55 | 1,2 | 11,6 | 11,8 | 13,7 | 16,4 | 18,9 | 25,0 | 33,7 | 60,9 | 201,1 |
| 60 | 1,4 | 13,8 | 14,1 | 16,3 | 19,5 | 22,5 | 29,7 | 40,1 | 72,5 | 239,3 |
| 65 | 1,5 | 16,2 | 16,5 | 19,2 | 22,9 | 26,5 | 34,9 | 47,0 | 85,1 | 280,9 |
| 70 | 1,6 | 18,7 | 19,2 | 22,2 | 26,6 | 30,7 | 40,4 | 54,5 | 98,7 | 325,8 |
| 75 | 1,7 | 21,5 | 22,0 | 25,5 | 30,5 | 35,2 | 46,4 | 62,6 | 113,3 | 374,0 |
Price list
| Models | Euro |
| EVVAIR-C 125 | 77,72 |
| EVVAIR-Q 125 | 77,72 |
