EDRCS THERM - EDRCS-PQR THERM Variable geometry thermostatic diffusers

Description

Variable geometry diffusers with thermostatic actuator and equaliser.
The diffuser blades are adjusted automatically, without the need for a power supply, by means of a thermostatic actuator consisting of special shape memory nickel-titanium materials which vary their length according to the temperature of the air supplied to the diffuser, thus opening and closing the blades.

The blades provide the air with a helical movement and, at the same time, provide the direction of the air throw.

On the neck of the diffuser there is a graduated scale indicating the angle of the blade during heating or conditioning.

Characteristics

Material: aluminium structure with steel blades
Finish: painted white RAL 9010.

Use

Diffusers suitable for heating and cooling large rooms requiring a high installation height and in any case not less than 3.5 metres.

For both duct and ceiling installation.

Models

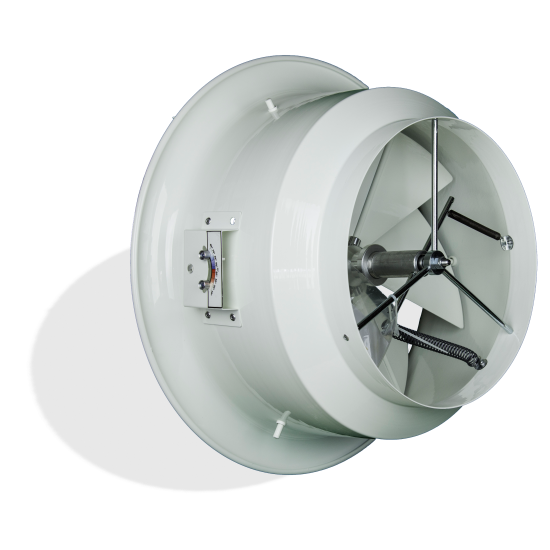

-EDRCS THERM: Variable geometry thermostatic diffusers with equaliser;

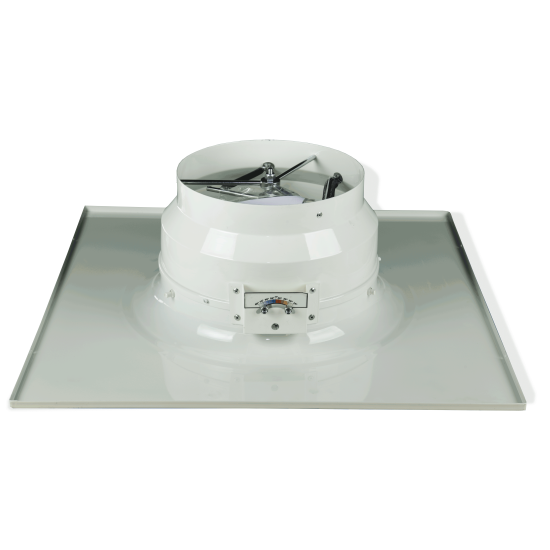

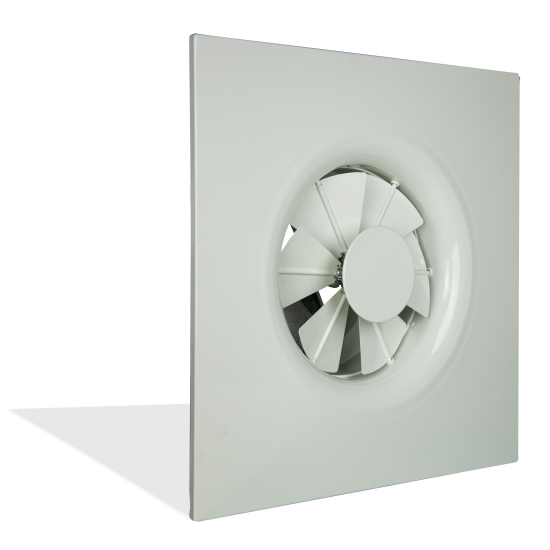

-EDRCS-PQR THERM: Variable geometry thermostatic diffusers with equaliser on square panel 595x595 mm.

On request

EDRCS THERM-PQR diffusers can be supplied without equaliser.

Dimensions

all dimensions are expressed in mm

Models	effective section	EDRCS THERM				EDRCS-PQR THERM
Models	m²	Ø N	Ø C	Ø E	H	Ø N	DxD	Ø E	H
250	0,0569	248	400	298	205	248	595x595	298	205
315	0,0902	313	500	398	230	313	595x595	398	230
400	0,1243	398	615	465	270	-	-	-	-
500	0,1947	498	780	565	320	-	-	-	-
630	0,3095	628	935	665	390	-	-	-	-

Operating data in heating mode with blade angle at 35°

Data referring to a terminal velocity Vt=0.25 m/s and with a temperature differential of 10 and 15°C
Vk: effective speed (m/s)
m³/h: air flow rate
Pa: pressure drops in Pascal
L(m): air throw in metres
dB(A): noise level

EDRCS THERM - EDRCS-PQ THERM Riscaldamento 35°
Models		m³/h	410		630		850		1000		1300
EDRCS THERM	250	Δt (°C)	10	15	10	15	10	15	10	15	10	15
		Vk (m/s)	2		3,1		4,1		4,9		6,3
		L(m)	2,2	1,8	3,1	2,5	4	3,3	4,6	3,7	5,7	4,7
EDRCS-PQR THERM
		Pa	5		12		22		30		51
		dB(A)	37		49		58		63		70
EDRCS THERM	315	m³/h	650		1000		1350		1590		2060
		Δt (°C)	10	15	10	15	10	15	10	15	10	15
		Vk (m/s)	2		3,1		4,2		4,9		6,3
EDRCS-PQR THERM		L(m)	2,6	2,1	4,1	3,3	5,5	4,5	6,4	5,3	8,3	6,8
		Pa	5		12		22		31		52
		dB(A)	39		51		60		65		72
EDRCS THERM	400	m³/h	1040		1600		2160		2540		3290
		Δt (°C)	10	15	10	15	10	15	10	15	10	15
		Vk (m/s)	2,3		3,6		4,8		5,7		7,4
		L(m)	2,8	2,3	4,3	3,5	5,9	4,8	6,9	5,7	8,9	7,3
		Pa	5		12		22		31		52
		dB(A)	41		54		63		67		75
EDRCS THERM	500	m³/h	1640		2530		3425		4020		5210
		Δt (°C)	10	15	10	15	10	15	10	15	10	15
		Vk (m/s)	2,3		3,6		4,9		5,7		7,4
		L(m)	3,2	2,6	5,1	4,1	6,9	5,6	8,2	6,7	10,7	8,7
		Pa	5		12		22		31		52
		dB(A)	42		55		64		68		76
EDRCS THERM	630	m³/h	2570		3970		5370		6300		8170
		Δt (°C)	10	15	10	15	10	15	10	15	10	15
		Vk (m/s)	2,3		3,6		4,8		5,7		7,3
		L(m)	3,4	2,8	5,3	4,3	7,2	5,9	8,5	6,9	11	9
		Pa	5		12		22		31		52
		dB(A)	42		55		64		69		76

Operating data in cooling mode with blade angle at 46°

Data referring to a terminal velocity Vt = 0.25 m/s and with a temperature differential of 10 and 15°C

EDRCS THERM - EDRCS-PQ THERM Raffrescamento 46°
Models		m³/h	410		630		850		1000		1300
EDRCS THERM	250	Δt (°C)	10	15	10	15	10	15	10	15	10	15
		Vk (m/s)	2		3,1		4,1		4,9		6,3
		L(m)	2,4	2,9	3,8	4,5	5,2	6	6,2	7,3	8,1	9,6
EDRCS-PQR THERM		Pa	14		32		58		81		137
		dB(A)	39		51		60		65		72
EDRCS THERM	315	m³/h	650		1000		1350		1590		2060
		Δt (°C)	10	15	10	15	10	15	10	15	10	15
		Vk (m/s)	2		3,1		4,2		4,9		6,4
		L(m)	2,4	2,8	3,8	4,4	5,2	6,1	6,2	7,2	8,1	9,5
EDRCS-PQR THERM		Pa	15		36		66		91		153
		dB(A)	41		53		62		67		74
EDRCS THERM	400	m³/h	1040		1600		2160		2540		3290
		Δt (°C)	10	15	10	15	10	15	10	15	10	15
		Vk (m/s)	2,3		3,6		4,8		5,7		7,4
		L(m)	2,3	2,7	3,6	4,2	4,9	5,8	5,8	6,9	7,6	8,9
		Pa	16		37		67		93		157
		dB(A)	43		56		65		69		76
EDRCS THERM	500	m³/h	1640		2530		3425		-		-
		Δt (°C)	10	15	10	15	10	15	-	-	-	-
		Vk (m/s)	2,3		3,6		4,9		-		-
		L(m)	5	5,8	7,9	9,2	10,8	12,7	-	-	-	-
		Pa	16		38		70		-		-
		dB(A)	44		57		66		-		-
EDRCS THERM	630	m³/h	2570		3970		-		-		-
		Δt (°C)	10	15	10	15	-	-	-	-	-	-
		Vk (m/s)	2,3		3,6		-		-		-
		L(m)	6,2	7,3	10	11,8	-	-	-	-	-	-
		Pa	16		38		-		-		-
		dB(A)	44		57		-		-		-
