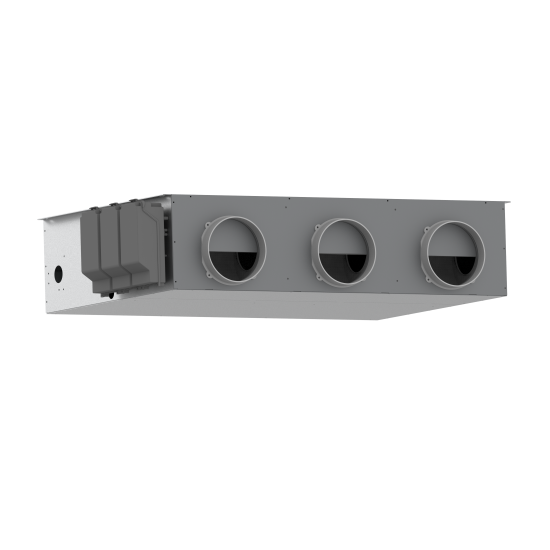

EVSLC-MF Termoventilante canalizzabile con gestione multizona (fino a 5 zone)
Unità compatta idronica per sistemi di climatizzazione multizona.<br /> Installazione a soffitto e parete a scomparsa.<br /> Motori EC a portata costante.
Descrizione
Caratteristiche
La struttura è costituita da un telaio autoportante in lamiera zincata con isolamento termico ed acustico interno, da una batteria idronica dimensionata adeguatamente per un soddisfacente scambio termico e da una sezione filtrante a bassa perdita di carico e facilmente rimovibile.
Ogni unità è inoltre dotata di ventilatori centrifugo EC a basso consumo energetico con pale avanti per una silenziosità ottimale (un ventilatore per zona in base al modello scelto). I motori inoltre sono a PORTATA COSTANTE e questo permette un autoadattamento all’impianto realizzato.
Sono disponibili quattro taglie con potenze termiche e frigorifere diverse per consentire la migliore scelta in base alle necessità impiantistiche.
Elettronica di comando
Sensori di temperatura a bordo macchina con gestione valvola batteria acqua.
Per ogni macchina bisogna prevedere l'acquisto di un display per ogni zona da gestire in base al modello scelto se si vogliono ottenere set point differenti, oppure per ambienti molto grandi è possibile avere un solo display con lo stesso set poit di temperatura per tutto l'ambiente.

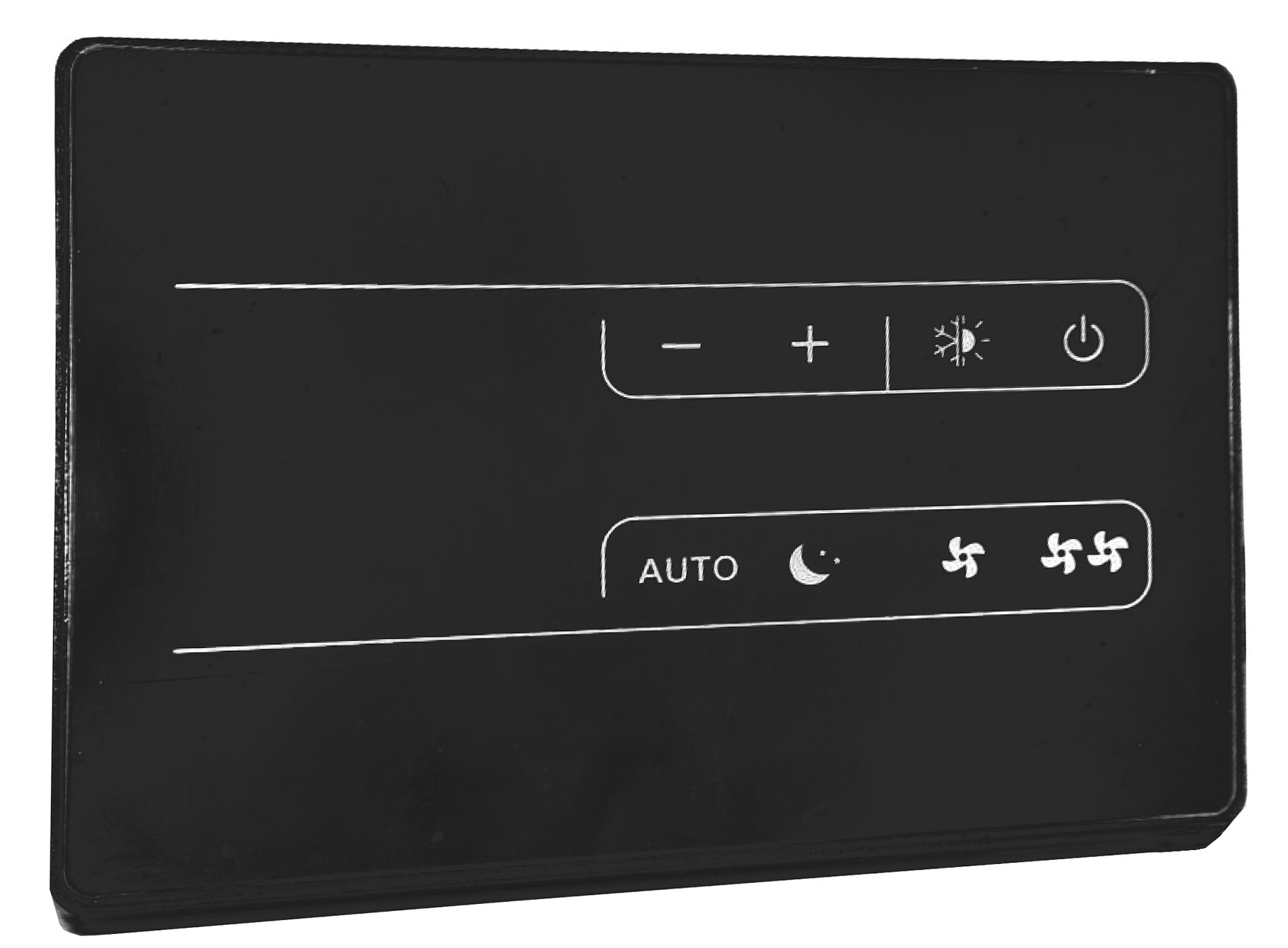

I display disponibili per queste unità sono:
-EVCNV2-N controllo remoto evoluto con sensori integrati, colore nero.
-EVCNV2-B controllo remoto evoluto con sensori integrati, colore bianco.
-EVCNW2-N controllo remoto evoluto con sensori e Wi-Fi integrati, colore nero.
-EVCNW2-B controllo remoto evoluto con sensori e Wi-Fi integrati, colore bianco.
Caratteristiche tecniche
(1) Temperatura acqua batteria 7/12 °C, temperatura aria ambiente 27 °C b.s. e 19 °C b.u. (regolamento EU 2016/2281)
(2) Temperatura acqua batteria 45/40 °C, temperatura aria ambiente 20 °C (regolamento EU 2016/2281)
(3) Dati riferiti alla norma UNI EN 3741 e UNI EN 3744
| Modello EVSLC-MF | 60 | 80 | 100 | 120 | |
| Numero zone gestibili | 2 | 3 | 4 | 5 | |
| Portata aria nominale alla max velocità | m3/h | 600 | 900 | 1200 | 1500 |
| Portata aria per singolo ventilatore alla max velocità | m3/h | 300 | |||
| Portata aria per singolo ventilatore alla med velocità | m3/h | 205 | |||
| Portata aria per singolo ventilatore alla min. velocità | m3/h | 60 | |||
| Pressione utile | Pa | 100 | |||
| Potenza nominale assorbita ventilatori | kW | 0,14 | 0,21 | 0,28 | 0,35 |
| Prestazioni termiche / frigorifere | 60 | 80 | 100 | 120 | |
| Potenza frigorifera totale 1 | kW | 3,8 | 5,5 | 7,2 | 8,1 |
| Potenza frigorifera sensibile 1 | kW | 2,7 | 3,9 | 5,1 | 6,1 |
| Portata acqua | m3/h | 0,60 | 0,95 | 1,2 | 1,4 |
| Perdita di carico | kPa | 29 | 21 | 19 | 11 |
| Potenza frigorifera totale max zona | kW | 2,1 | |||
| Potenza frigorifera sensibile max zona | kW | 1,5 | |||
| Potenza termica totale 2 | kW | 3,9 | 5,7 | 7,42 | 9,0 |
| Portata acqua | m3/h | 0,81 | 0,98 | 1,3 | 1,57 |
| Perdita di carico | kPa | 29 | 22 | 21 | 12 |
| Potenzatermica totale max zona | kW | 2,2 | |||
| Dati acustici 3 | 60 | 80 | 100 | 120 | |
| Potenza sonora Lw trasmessa dalla struttura | dB(A) | 60 | 61 | 62 | 64 |
| Potenza sonora Lw irradiata nel canale | dB(A) | 65 | 69 | 69 | 71 |
| Pressione sonora media Lp ad 1Mt | dB(A) | 46 | 48 | 49 | 51 |
| Pressione sonora media Lp ad 3 Mt | dB(A) | 38 | 40 | 41 | 43 |
| Dati elettrici | 60 | 80 | 100 | 120 | |
| Alimentazione | V / ph / Hz | 230 / 1 / 50 | |||
| Potenza max assorbita | kW | 0,19 | 0,28 | 0,37 | 0,46 |
| Corrente max assorbita | A | 0,7 | 1,4 | 2,1 | 2,8 |

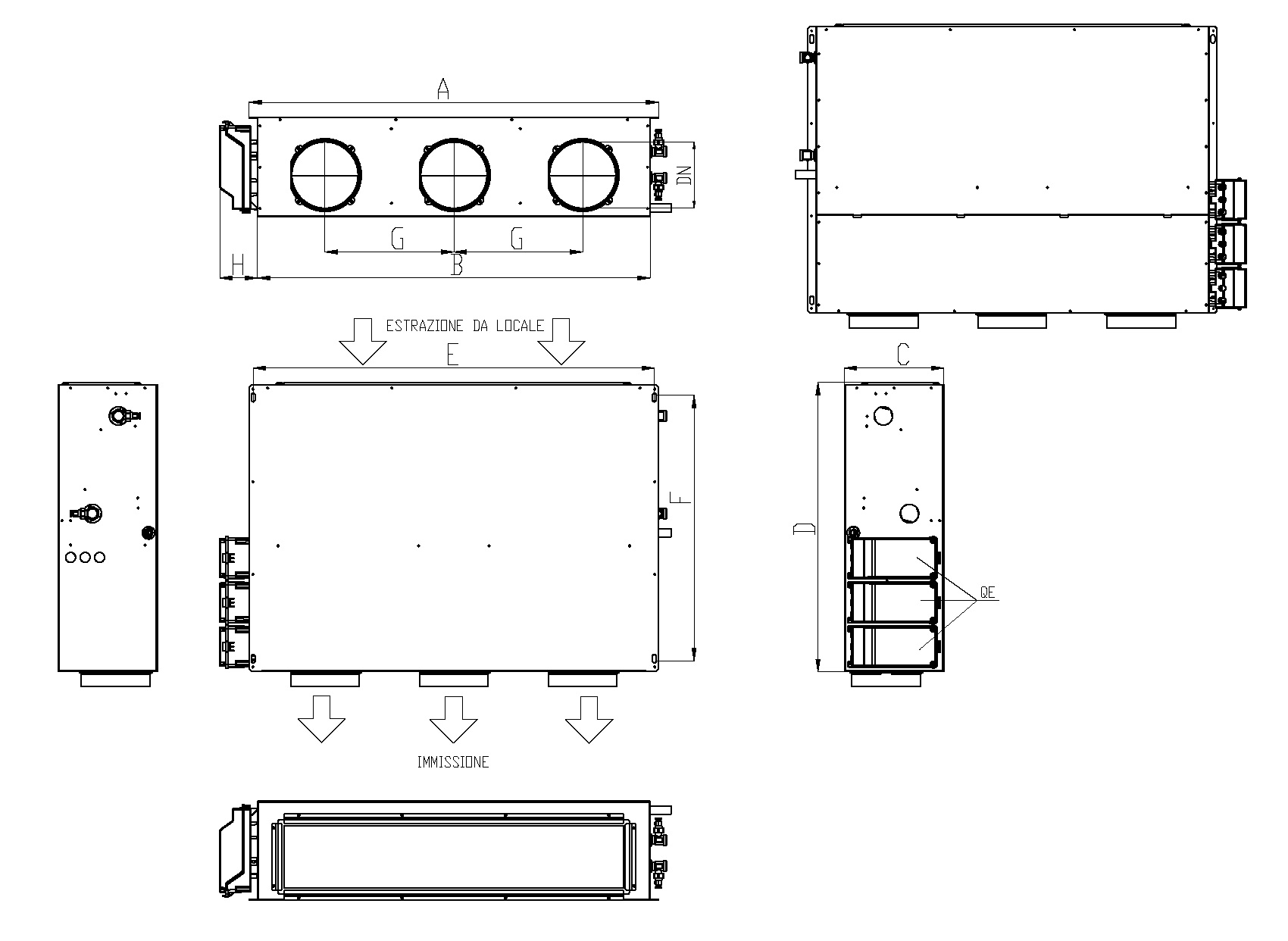

Dimensioni
Tutte le dimensioni sono espresse in mm.
Configurazione standard, attacchi batteria ad acqua a SINISTRA rispetto il flusso dell'aria.
A richiesta attacchi batteria ad acqua a DESTRA rispetto il flusso dell'aria.
| Modello | A | B | C | D | E | F | H | Ø mandata aria DN | Ripresa aria | Attacchi acqua IN/OUT | Ø Scarico condensa mm | Numero quadri elettrici QE | peso Kg |
| b x h | |||||||||||||
| EVSLC-MF 60 | 790 | 750 | 240 | 695 | 770 | 632 | 90 | 2x160 | 630x150 | 3/4''F | 16/20 | 2 | 43 |
| EVSLC-MF 80 | 990 | 950 | 240 | 695 | 970 | 632 | 90 | 3x160 | 830x150 | 3/4''F | 16/20 | 3 | 47 |
| EVSLC-MF 100 | 1190 | 1150 | 240 | 695 | 1170 | 632 | 90 | 4x160 | 1030x150 | 3/4''F | 16/20 | 4 | 56 |
| EVSLC-MF 120 | 1480 | 1440 | 240 | 695 | 1460 | 632 | 90 | 5x160 | 1320x150 | 3/4''F | 16/20 | 5 | 67 |
Listino prezzi
Ciascuna macchina necessita di un controllo elettronico remoto per zona se l'ambiente deve esser gestito con temperature di set point differenti nella stessa stagione, oppure se si volesse avere lo stesso set point per un ambiente molto grande basta acquistare solamente 1 controllo elettronico remoto.
| Modello | Euro | controllo elettronico remoto EVCNV2-N colore nero | controllo elettronico remoto EVCNV2 -B colore bianco | controllo elettronico remoto EVCNW2-N con collegamento Wi-Fi colore nero | controllo elettronico remoto EVCNW2-B con collegamento Wi-Fi colore bianco | Plenum di ripresa | Filtro di ricambio | Valvola a 2 vie on/off | Valvola a 3 vie on/off |
| EVSLC-MF 60 | 1.902,89 | 230,88 | 230,88 | 285,05 | 285,05 | 206,74 | 53,55 | 293,17 | 356,09 |
| EVSLC-MF 80 | 2.861,95 | 230,88 | 230,88 | 285,05 | 285,05 | 260,86 | 73,63 | 293,17 | 356,09 |
| EVSLC-MF 100 | 3.276,07 | 230,88 | 230,88 | 285,05 | 285,05 | 283,06 | 95,05 | 293,17 | 356,09 |
| EVSLC-MF 120 | 4.432,03 | 230,88 | 230,88 | 285,05 | 285,05 | 312,20 | 100,40 | 293,17 | 356,09 |
| Modello | Descrizione |
| EVSLC-MF 60 | Plenum di ripresa con 2 stacchi circolari per tubo flessibile Ø 160 mm |
| EVSLC-MF 80 | Plenum di ripresa con 3 stacchi circolari per tubo flessibile Ø 160 mm |
| EVSLC-MF 100 | Plenum di ripresa con 4 stacchi circolari per tubo flessibile Ø 160 mm |
| EVSLC-MF 120 | Plenum di ripresa con 5 stacchi circolari per tubo flessibile Ø 160 mm |

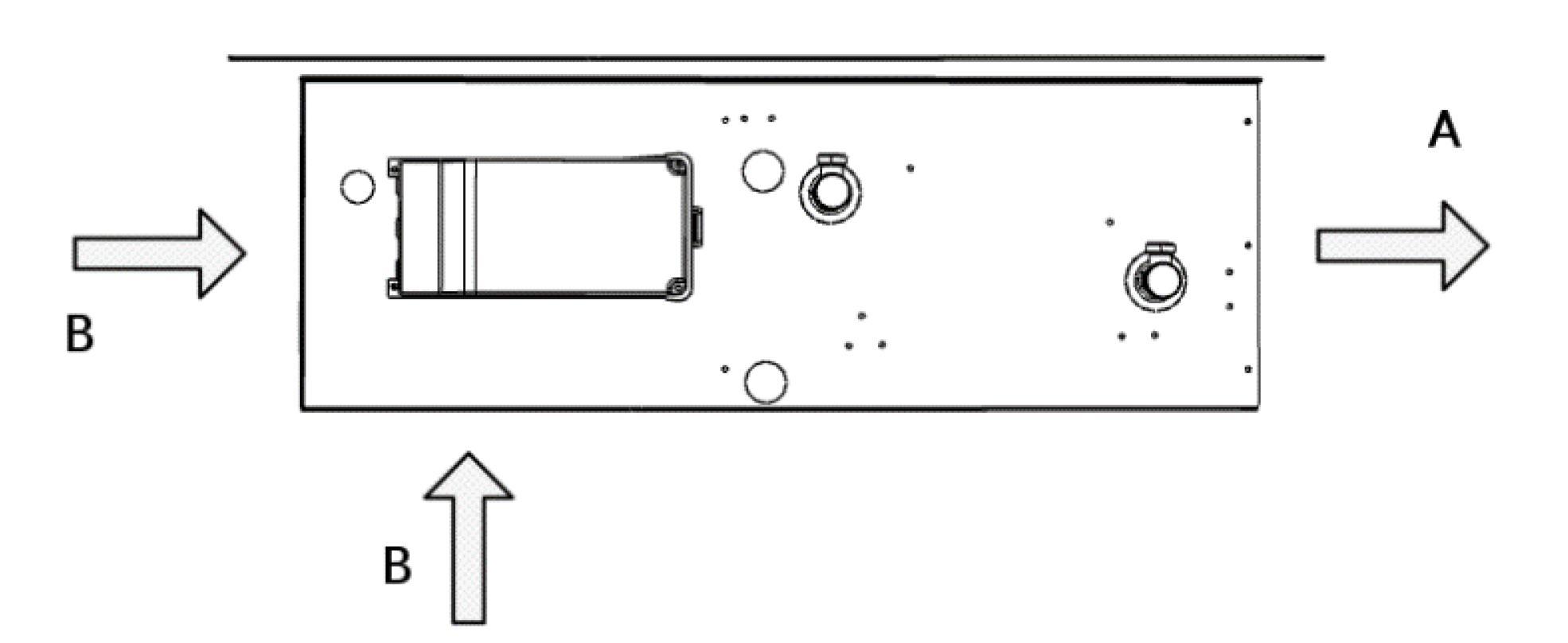

Installazione orizzontale
A: mandata aria
B: ripresa aria

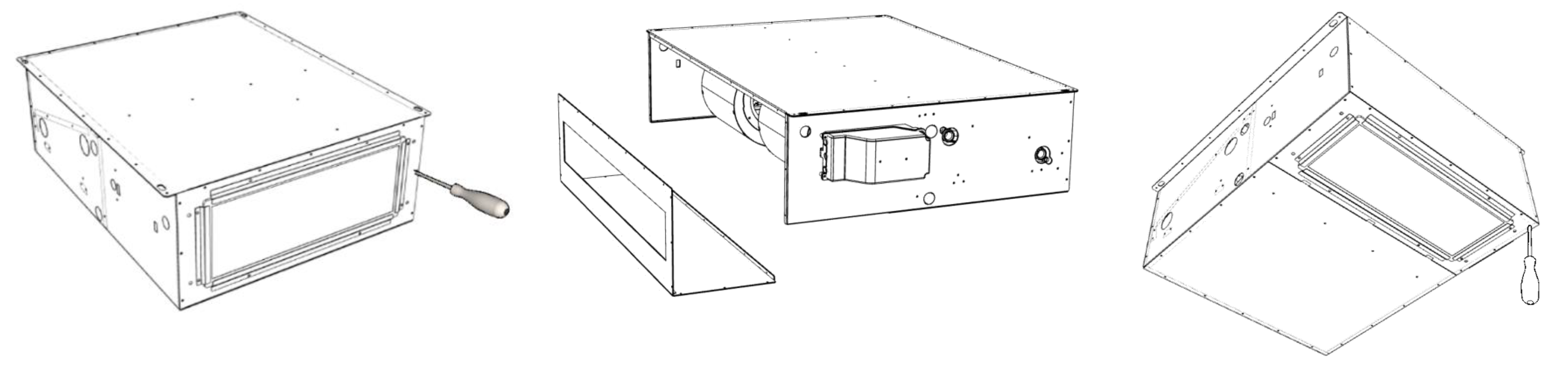

Configurazione aria di ripresa
Nelle unità EVSLC-MF è possibile variare la bocca della ripresa dell'aria da posteriore a laterale.
Accessori per la ripresa dell'aria

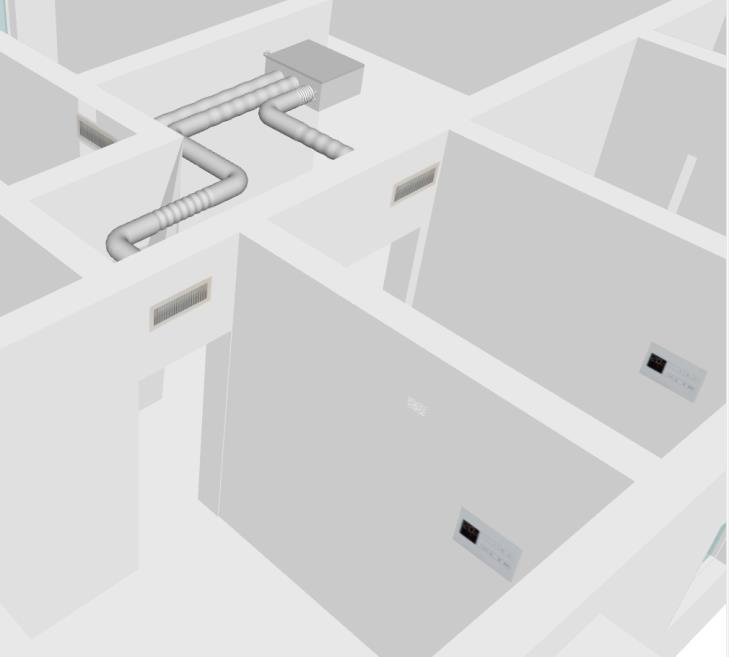

Esempio di impianto
