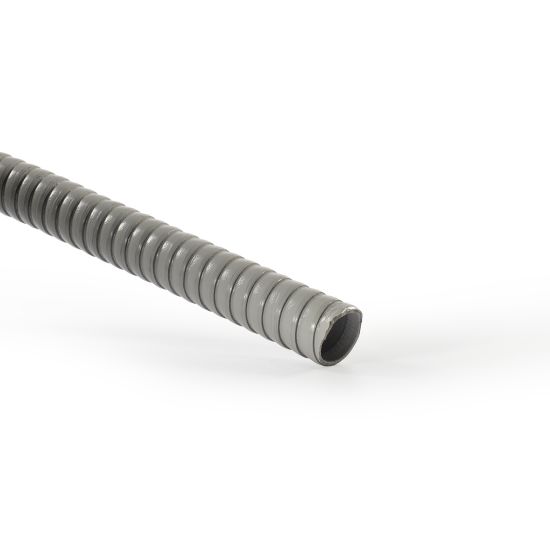

EVSA-PATENTED Tubi flessibili in polietilene espanso sanificato monoparete
Descrizione:
Tubi flessibili realizzati con film di resine poliolefiniche additivate con master antibatterico e antimuffa, spirale incorporata in acciaio armonico, rivestimento termisolante in polietilene reticolato espanso a cellule chiuse, protezione estena in film di resine poliolefiniche.
Impiego:
Il tubo EVSA-PATENTED viene utilizzato in applicazioni di condizionamento dell'aria, ventilazione meccanica a semplice o doppio flusso e collegamento bocchette e diffusori. Grazie alla sua composizione è in grado di ridurre la formazione di condensa e la dispersione di calore.
Specifiche:
Colore: grigio esterno, grigio interno
Pezzature : da m 10 standard
Diametri di produzione: da 63 a 254 mm
Temperatura di impiego: da -20 a + 90°C (punte fino a 115°C)
Raggio di curvatura asse tubo: da 1,2 a 1,8 x diametro
Velocità aria: max 20 m/s
Pressione: max 2000 Pa
Pezzature : da m 10 standard
Diametri di produzione: da 63 a 254 mm
Temperatura di impiego: da -20 a + 90°C (punte fino a 115°C)
Raggio di curvatura asse tubo: da 1,2 a 1,8 x diametro
Velocità aria: max 20 m/s
Pressione: max 2000 Pa
Reazione al fuoco:
Reazione al fuoco: Classe 1 ( DM 26/06/84 ) ed europea EN B-s1, d0 (13501-1:2009).
Non contiene colle, non contiene formaldeide, esente pvc.
Non contiene colle, non contiene formaldeide, esente pvc.
Caratteristiche:
| Caratteristiche del prodotto | |
| FLESSIBILE | MONOPARETE |
| Il tubo si presenta leggero e autoportante, con una spirale in acciaio che funge da nervatura. La struttura del tubo mantiene un ottimale passaggio dell’aria riducendo la perdita di carico rispetto ad un condotto flessibile tradizionale e migliorando l’efficienza energetica dell’impianto stesso. | Il condotto è prodotto con una sola parete isolante di 4 mm di spessore, che permette di ridurre al minimo gli ingombri di installazione. |
| SANIFICATO | ISOLANTE |
| Tecnologia ideata e progettata in collaborazione con Sanitized®, per eliminare il formarsi di muffe e il proliferare di batteri nel sistema di canalizzazione, riducendone il rischio di immettere nell’ambiente aria insalubre. | La parete di isolante termico in polietilene espanso accoppiata a due film di resine poliolefiniche permette di ottenere una trasmittanza termica di 9,5 WMqk, pari a 8,173 Kcal. Un valore inferiore ai risultati ottenuti da un condotto flessibile con rivestimento isolante tradizionale di spessore 25 mm, ma ben lontano da un tubo flessibile monoparete non isolato o tubi rigidi e semirigidi estrusi. |
Perdite di carico
| Modello EVSA-PATENTED | ||||||||||
| 63 | 76 | 80 | 102 | 127 | 152 | 160 | 180 | 203 | 254 | |
| portata m3/h | Pa/m | Pa/m | Pa/m | Pa/m | Pa/m | Pa/m | Pa/m | Pa/m | Pa/m | Pa/m |
| 20 | 1,2 | |||||||||
| 30 | 3 | 1,2 | ||||||||
| 40 | 5 | 2 | 1,5 | |||||||
| 50 | 8 | 3 | 2,2 | |||||||
| 60 | 11 | 4,5 | 3,2 | |||||||
| 70 | 17 | 6 | 4,3 | 1,2 | ||||||
| 80 | 20 | 8 | 5,7 | 1,5 | ||||||
| 90 | 26 | 10 | 7 | 1,7 | ||||||
| 100 | 30 | 12 | 9 | 2,3 | ||||||
| 200 | 45 | 35 | 8 | 3,3 | 1,4 | |||||
| 300 | 70 | 18 | 7,2 | 2,8 | 2,8 | |||||
| 400 | 33 | 14 | 4,8 | 3,3 | 1,6 | 0,5 | ||||
| 500 | 50 | 20 | 7,5 | 5 | 2,7 | 1,5 | ||||
| 600 | 70 | 28 | 11 | 7,5 | 3,8 | 2,3 | ||||
| 700 | 40 | 16 | 10 | 5 | 3,2 | 0,5 | ||||
| 800 | 50 | 20 | 13 | 6,5 | 4 | 1,4 | ||||
| 900 | 65 | 25 | 18 | 8,5 | 5 | 1,7 | ||||
| 1000 | 80 | 30 | 20 | 10 | 6 | 2 | ||||
| 1500 | 60 | 40 | 20 | 13 | 4 | |||||
| 2000 | 80 | 42 | 25 | 7,5 | ||||||
| 3000 | 50 | 18 | ||||||||
| 4000 | 33 | |||||||||
