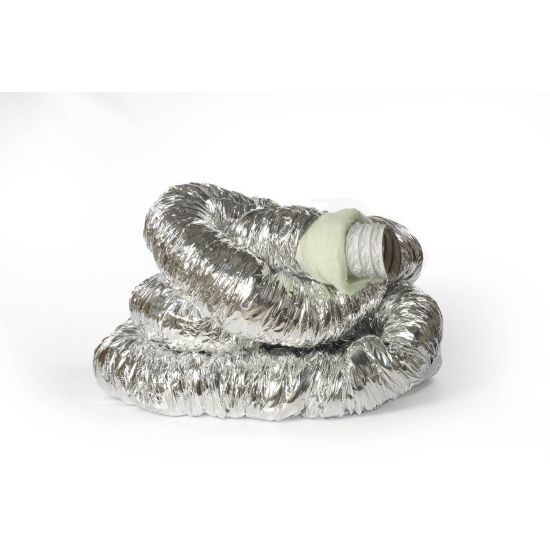

ETSA10-Therm Tubi flessibili isolati antibatterici e antimuffa
Descrizione:
Tubo flessibile realizzato con film di resine poliolefiniche additivate con composti bromurati/triossido di antimonio e master antibatterico/antimuffa e spirale in filo di acciaio armonico.
Rivestimento termoisolante in fibra di poliestere ( sp. 25 mm - 16 Kg/m3 ).
Protezione esterna in film alluminato.
Rivestimento termoisolante in fibra di poliestere ( sp. 25 mm - 16 Kg/m3 ).
Protezione esterna in film alluminato.
Impiego:
Il tubo ET SA10 THERM viene utilizzato in applicazioni di condizionamento dell'aria, ventilazione meccanica a semplice o doppio flusso e collegamento bocchette e diffusori. Grazie alla sua composizione è in grado di ridurre la formazione di condensa e la dispersione di calore.
A richiesta:
Spirale con filo in acciaio armonico inox amagnetico.
-Diametri 457mm, 508mm, 559mm, 610mm.
-Diametri 457mm, 508mm, 559mm, 610mm.
Pezzature:
Standard 10 metri
Caratteristiche:
Colore tubo interno: grigio
Colore guaina esterna: alluminio
Diametri: da 80 a 406 mm
Temperatura di impiego: da -20 a +90°C (punte di 110°C)
Raggio di curvatura: 0,8-1,5 x diametro
Velocità aria: max 20 m/s
Pressione: max 2000 Pa
Colore guaina esterna: alluminio
Diametri: da 80 a 406 mm
Temperatura di impiego: da -20 a +90°C (punte di 110°C)
Raggio di curvatura: 0,8-1,5 x diametro
Velocità aria: max 20 m/s
Pressione: max 2000 Pa
Certificazioni:
Reazione al fuoco
Atossicità dei fumi
Assorbimento acustico e termico
Cabine rotabili
Certificato di abbattimento batterico.
Atossicità dei fumi
Assorbimento acustico e termico
Cabine rotabili
Certificato di abbattimento batterico.
Reazione al fuoco:
Classe Italiana
-Classe 1 (D.M. 26/06/84)
Euroclasse
-TUBAZIONE INTERNA E PARAVAPORE:
Classe B-s1, d0 (EN 13823:2010)
-MATERASSINO TERMOISOLANTE:
Classe B-s2, d0 (UNI EN 13501-1:2009)
Classe Francese
-TUBAZIONE INTERNA E PARAVAPORE:
Classe M1 (AFNOR NF P 92-507 § 3.1.2)
-MATERASSINO TERMOISOLANTE:
Classe M1 NF P 92-501/504/505 (2005)
-Classe 1 (D.M. 26/06/84)
Euroclasse
-TUBAZIONE INTERNA E PARAVAPORE:
Classe B-s1, d0 (EN 13823:2010)
-MATERASSINO TERMOISOLANTE:
Classe B-s2, d0 (UNI EN 13501-1:2009)
Classe Francese
-TUBAZIONE INTERNA E PARAVAPORE:
Classe M1 (AFNOR NF P 92-507 § 3.1.2)
-MATERASSINO TERMOISOLANTE:
Classe M1 NF P 92-501/504/505 (2005)
Perdite di carico:
| ø interno ETSA10-Therm | ||||||||||||
| 80 | 102 | 127 | 152 | 160 | 180 | 203 | 254 | 305 | 318 | 356 | 406 | |
| portata m3/h | Pa/m | Pa/m | Pa/m | Pa/m | Pa/m | Pa/m | Pa/m | Pa/m | Pa/m | Pa/m | Pa/m | Pa/m |
| 40 | ||||||||||||
| 50 | 2,5 | 0,8 | ||||||||||
| 60 | 4 | 1,1 | ||||||||||
| 70 | 5 | 1,5 | ||||||||||
| 80 | 6,5 | 2 | 0,7 | |||||||||
| 90 | 7,5 | 2,5 | 0,9 | |||||||||
| 100 | 10 | 3 | 1,1 | 0,5 | ||||||||
| 200 | 35 | 6,5 | 4 | 2,7 | 1,3 | 0,5 | ||||||
| 300 | 25 | 8 | 5 | 2,5 | 1,5 | 0,9 | ||||||
| 400 | 40 | 16 | 8 | 4,5 | 2,3 | 1,5 | ||||||
| 500 | 25 | 14 | 6,7 | 3,5 | 2,3 | 0,5 | ||||||
| 600 | 33 | 18 | 8 | 5 | 3 | 0,9 | 0,5 | |||||
| 700 | 25 | 13 | 6,5 | 4,2 | 1,3 | 0,7 | ||||||
| 800 | 30 | 18 | 7,5 | 5 | 1,7 | 1 | 0,4 | |||||
| 900 | 38 | 20 | 10 | 6,5 | 2 | 1,3 | 0,7 | |||||
| 1000 | 25 | 13 | 7,5 | 2,5 | 1,5 | 0,9 | 0,2 | |||||
| 1500 | 26 | 18 | 5,5 | 3 | 1,8 | 0,8 | 0,3 | |||||
| 2000 | 30 | 8 | 5,8 | 3 | 1,8 | 0,8 | ||||||
| 3000 | 15 | 10 | 5 | 2,8 | 1,5 | |||||||
| 4000 | 25 | 20 | 8 | 5 | 2,8 | |||||||
| 5000 | 33 | 18 | 10 | 5 | ||||||||
| 6000 | 15 | 7 | ||||||||||
| 7000 | 18 | 8 | ||||||||||
| 8000 | 23 | 11 | ||||||||||
| 9000 | 25 | 13 | ||||||||||
| 10000 | 17 | |||||||||||
