EVHRW Recuperatore di calore ad alta efficienza con trattamento aria ad acqua per portate da 300 m³/h a 900m³/h
Descrizione
L'EVHRW è un'unità VMC con recuperatore di calore ad alta efficienza e sezione di trattamento dell'aria tramite batteria ad acqua che può essere integrata con altri impianti di raffrescamento e riscaldamento.
Elettronica di comando

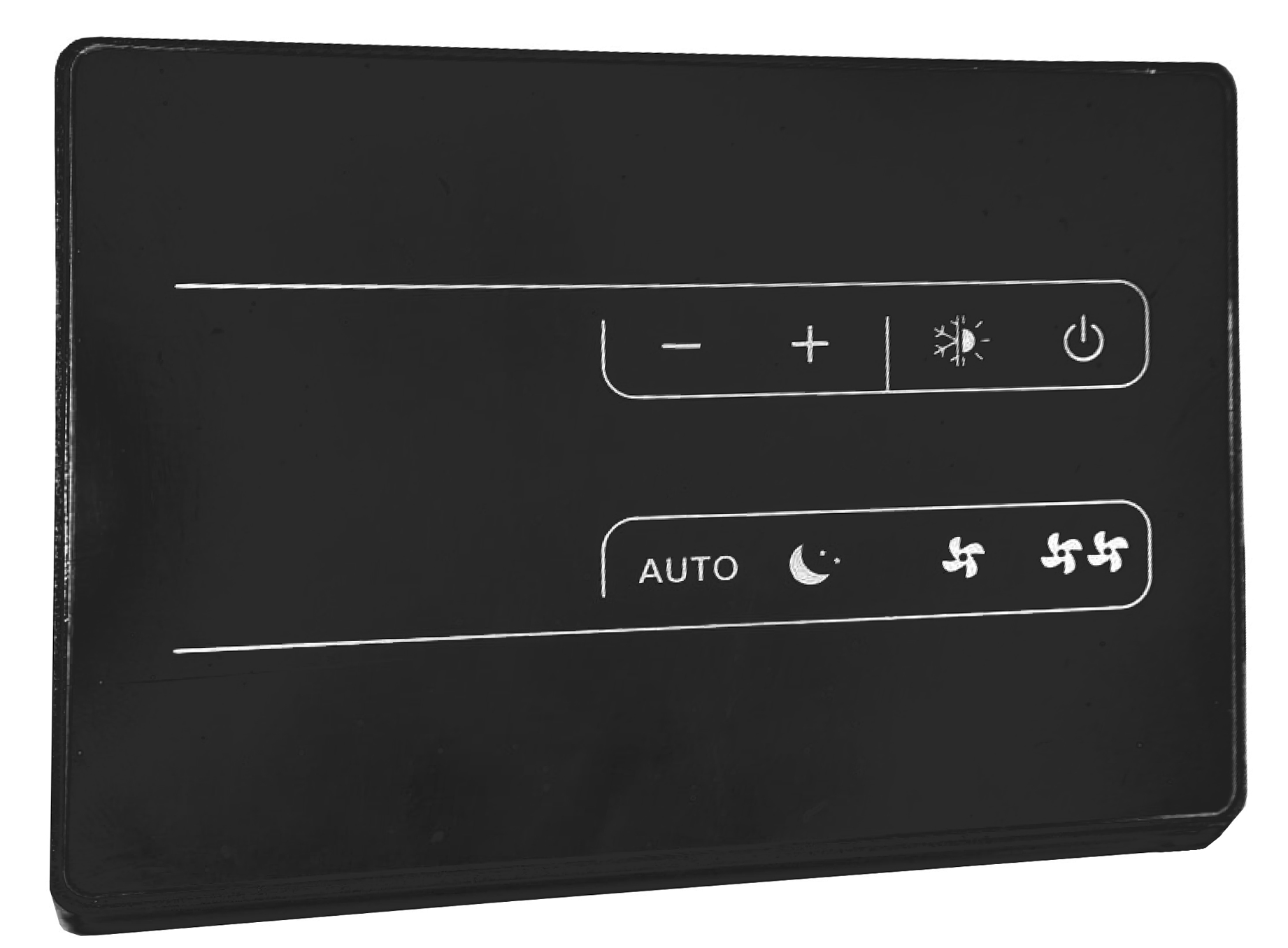

Versione IN2: con scheda elettronica per gestione velocità a 3 gradini, funziona antigelo e bypass automatico. Pannello remoto touch a parete su scatola 503.
Sensori di temperatura a bordo macchina e gestione batteria acqua.
Sensori umidità / qualità aria integrati nel display remoto.
EVCNV2-N: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂ colore nero.
EVCNV2-B: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂ colore bianco.
EVCNW2-N: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂, con Wi-Fi integrato colore nero.
EVCNW2-B: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂ con Wi-Fi integrato colore bianco.
Sensori di temperatura a bordo macchina e gestione batteria acqua.
Sensori umidità / qualità aria integrati nel display remoto.
EVCNV2-N: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂ colore nero.
EVCNV2-B: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂ colore bianco.
EVCNW2-N: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂, con Wi-Fi integrato colore nero.
EVCNW2-B: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂ con Wi-Fi integrato colore bianco.
Caratteristiche
Struttura perimetrale autoportante in lamiera zincata.
Pannellature realizzate in doppio pannello sandwich, con finitura verniciata esternamente.
La coibentazione dei pannelli è realizzata con isolante ad alte prestazioni di spessore 20 mm e isolante in polietilene adesivo spessore 6mm.
Scambiatore in polipropilene in controcorrente ad alta efficienza superiore al 90%. Funzionamento estivo ed invernale.
Ventilatori plug-fan Brushless con motore elettronico e comando modulante. Altissima efficienza e bassi livelli di rumorosità. Conformi alla direttiva Erp.
Filtri ePM1 80% facilmente estraibili sulla presa aria esterna e sull'aria di mandata. Filtro coarse con bassa perdita di carico facilmente estraibili sull'aria di ricircolo.
Quadro elettrico a bordo unità con microprocessore e regolazione dedicata.
Grado di protezione IP44.
Pannellature realizzate in doppio pannello sandwich, con finitura verniciata esternamente.
La coibentazione dei pannelli è realizzata con isolante ad alte prestazioni di spessore 20 mm e isolante in polietilene adesivo spessore 6mm.
Scambiatore in polipropilene in controcorrente ad alta efficienza superiore al 90%. Funzionamento estivo ed invernale.
Ventilatori plug-fan Brushless con motore elettronico e comando modulante. Altissima efficienza e bassi livelli di rumorosità. Conformi alla direttiva Erp.
Filtri ePM1 80% facilmente estraibili sulla presa aria esterna e sull'aria di mandata. Filtro coarse con bassa perdita di carico facilmente estraibili sull'aria di ricircolo.
Quadro elettrico a bordo unità con microprocessore e regolazione dedicata.
Grado di protezione IP44.
Modelli
- EVHRW 30/15: 150 m³/h di aria esterna e 300 m³/h di aria totale
- EVHRW 60/15: 150 m³/h di aria esterna e 600 m³/h di aria totale
- EVHRW 90/25: 250 m³/h di aria esterna e 900 m³/h di aria totale
- EVHRW 60/15: 150 m³/h di aria esterna e 600 m³/h di aria totale
- EVHRW 90/25: 250 m³/h di aria esterna e 900 m³/h di aria totale
Impiego
L'unità è particolarmente indicata per locali residenziali, commerciali o edifici residenziali collettivi dove oltre al ricambio dell'aria è richiesto un’integrazione all’impianto di riscaldamento e raffrescamento già esistente.

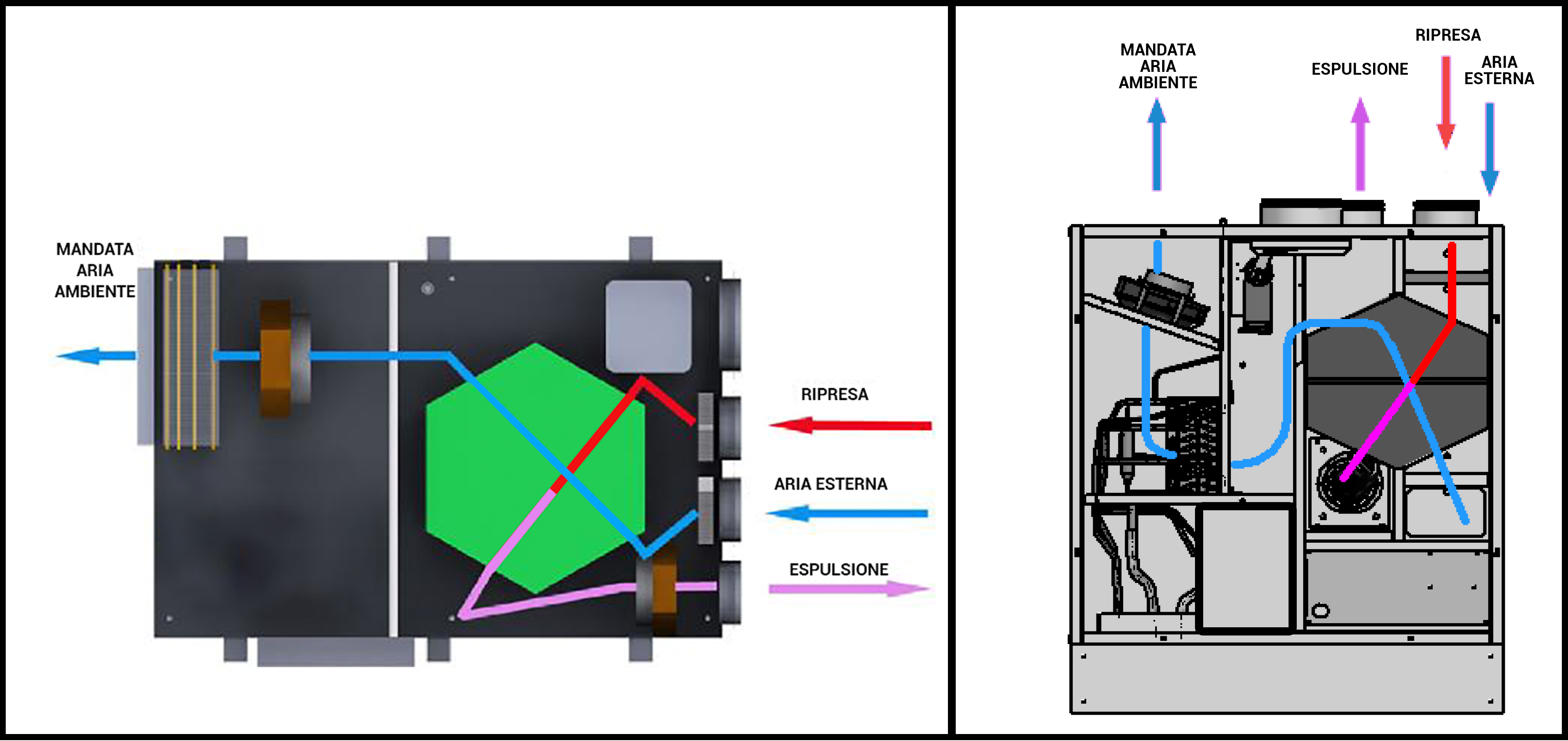

Funzionamento solo ventilazione:
L'unità EVHRW effettua la ventilazione meccanica con recupero calore ad alta efficienza.
E' possibile selezionare le velocità dei ventilatori in modo da ottenere la portata desiderata per soddisfare il rinnovo dell'aria richiesto.

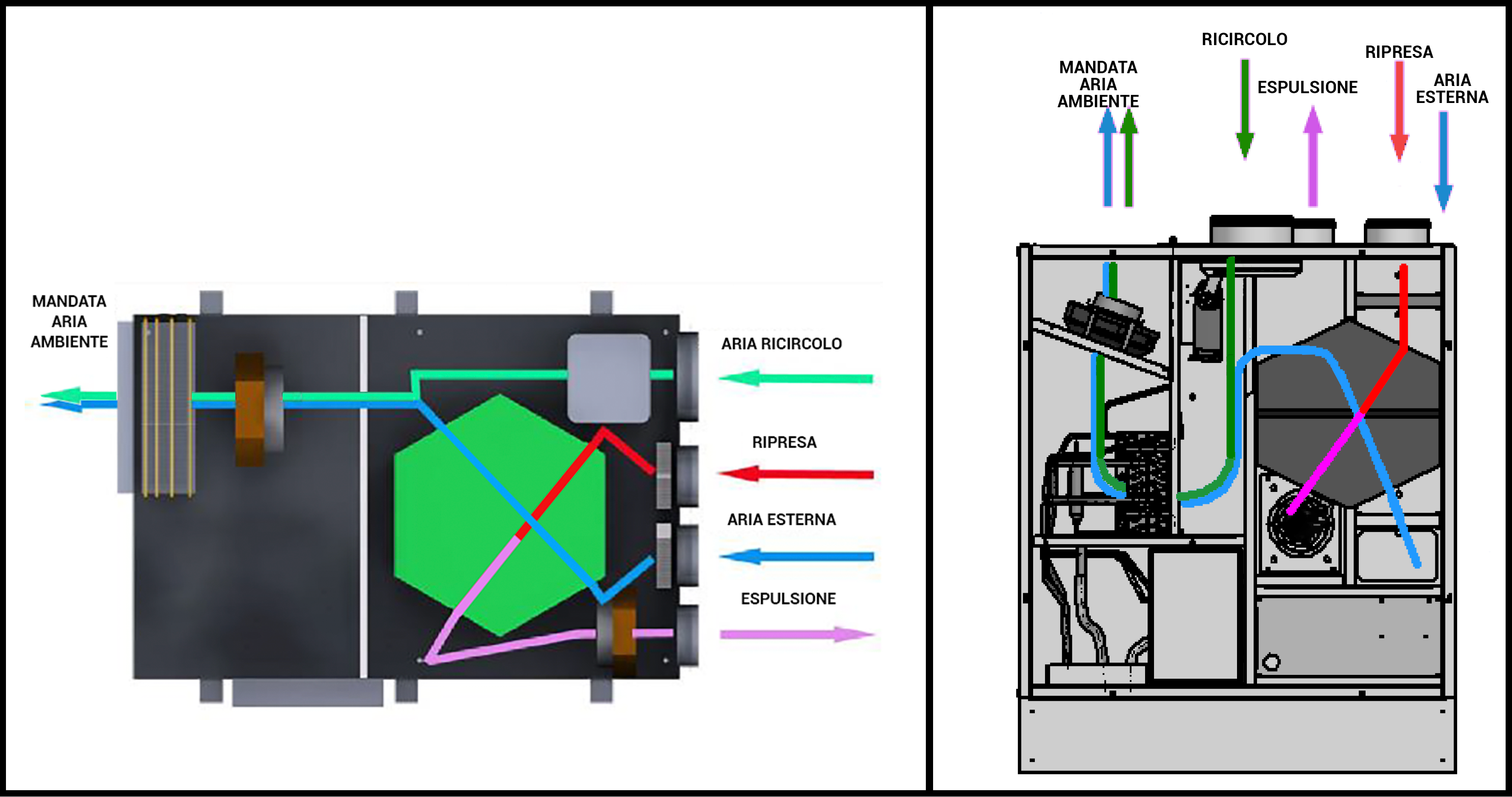

Funzionamento ventilazione, deumidificazione ed integrazione:
La parte di integrazione è composta da una sezione con batteria idronica che sarà alimentata con acqua calda per esempio temperatura 45/40°C in inverno e acqua fredda per esempio con temperatura 7/12°C in estate.
Caratteristiche aerauliche - versione ORIZZONTALE:
¹ Temperatura aria esterna 7°; umidità relativa 72%. temperatura ambiente 20°C; umidità relativa 28%, portata aria nominale.
² Temperatura aria esterna 30°; umidità relativa 60%. temperatura ambiente 25°C; umidità relativa 50%, portata aria nominale.
| Modello | EVHRW 30/15 H | EVHRW 60/15 H | EVHRW 90/25 H | |
| Efficienza nominale invernale recuperatore (1) | % | 85,7 | 86,6 | 86,5 |
| Efficienza nominale estiva recuperatore2 | % | 83 | 83 | 84 |
| Portata aria esterna nominale | m3/h | 154 | 151 | 263 |
| Portata aria totale | m3/h | 297 | 692 | 838 |
| Pressione sonora Lp ad 3 m | dB(A) | 40,7 | 42,8 | 46,2 |

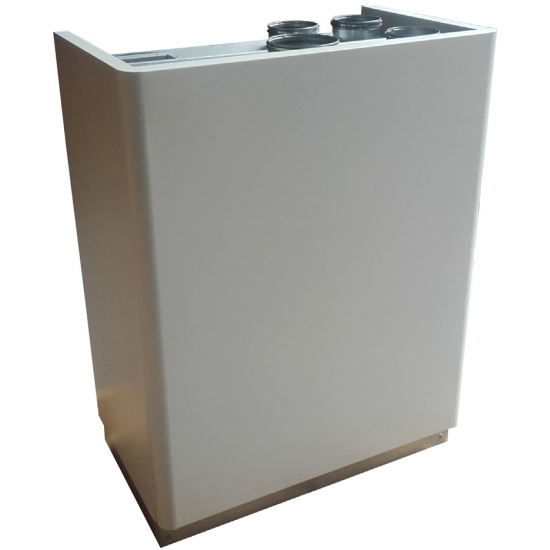

Caratteristiche aerauliche - versione VERTICALE:
¹ Temperatura aria esterna 7°; umidità relativa 72%. temperatura ambiente 20°C; umidità relativa 28%, portata aria nominale.
² Temperatura aria esterna 30°; umidità relativa 60%. temperatura ambiente 25°C; umidità relativa 50%, portata aria nominale.
| Modello | EVHRW 30/15 V | EVHRW 60/15 V | EVHRW 90/25 V | |
| Efficienza nominale invernale recuperatore (1) | % | 83,9 | 84 | 85,9 |
| Efficienza nominale estiva recuperatore2 | % | 83 | 83 | 84 |
| Portata aria esterna nominale | m3/h | 161 | 160 | 261 |
| Portata aria totale | m3/h | 302 | 620 | 840 |
| Pressione sonora Lp ad 3 m | dB(A) | 38,6 | 40,9 | 42,1 |
Rese termiche e frigorifere - versione ORIZZONTALE / VERTICALE
³ Temperatura ambiente 25°C; umidità relativa 60%, portata aria nominale; Acqua in 7°C Acqua out 12°C.
⁴ Temperatura ambiente 20°C; umidità relativa 60%, portata aria nominale; Acqua in 50°C Acqua out 45°C.
| Modello | EVHRW 30/15 H/V | EVHRW 60/15 H/V | EVHRW 90/25 H/V | |
| Potenza frigorifera resa batteria idronica2 3 | kW | 2,03 | 3,7 | 5,56 |
| Portata acqua funzionamento estivo | m3/h | 0,4 | 0,75 | 0,9 |
| Perdita di carico funzionamento estivo | Kpa | 21,5 | 18 | 20 |
| Potenza termica resa 4 | kW | 2,25 | 4,5 | 6,8 |
| Portata acqua funzionamento invernale | m3/h | 0,4 | 0,75 | 0,9 |
| Perdita di carico funzionamento invernale | Kpa | 21,5 | 18 | 20 |
| Alimentazione | V/Ph/Hz | 230 / 1 / 50 | ||
| Corrente massima assorbita | A | 0,9 | 1,8 | 2,2 |

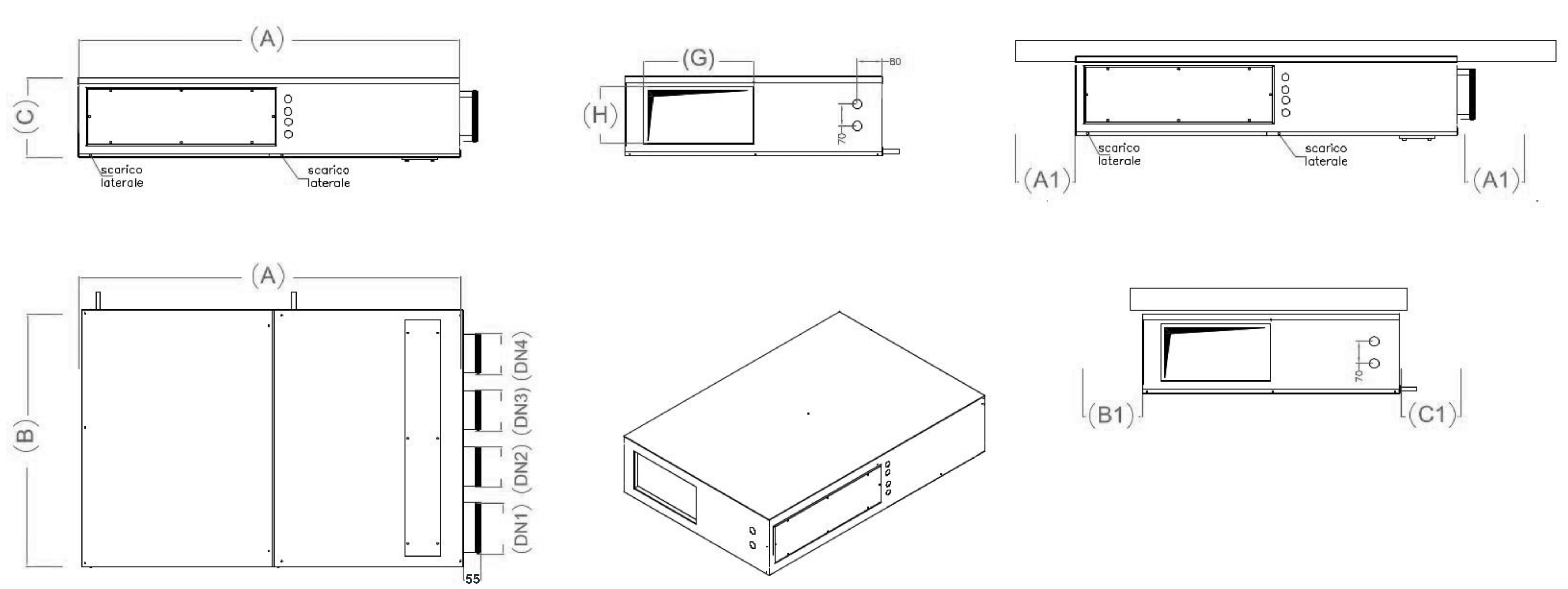

Dimensioni versione ORIZZONTALE:
| dimensioni | Versione ORIZZONTALE | |||
| EVHRW 30/15 H | EVHRW 60/15 H | EVHRW 90/25 H | ||
| Larghezza A | mm | 1220 | 1220 | 1220 |
| Profondità B | mm | 820 | 820 | 960 |
| Altezza C | mm | 255 | 255 | 330 |
| Ingresso aria di ricircolo DN1 | mm | 160 | 200 | 250 |
| Ingresso aria Viziata DN2 | mm | 125 | 125 | 160 |
| Ingresso aria di rinnovo DN3 | mm | 125 | 125 | 160 |
| Espulsione aria viziata DN4 | mm | 125 | 125 | 160 |
| Mandata GxH | mm | 347x177 | 547x177 | 712x197 |
| A1 | mm | 30 | 30 | 30 |
| B1 | mm | 30 | 30 | 30 |
| C1 | mm | 300 | 300 | 300 |
| Attacchi acqua mandata/ritorno | Ø | 1/2"-1/2" | 3/4"-3/4" | 3/4"-3/4" |
| Diametro scarico condensa | Ø | 20 | 20 | 20 |
| peso | kg | 72 | 74 | 89 |
Dimensioni versione VERTICALE:
| dimensioni | Versione VERTICALE | |||
| EVHRW 30/15 V | EVHRW 60/15 V | EVHRW 90/25 V | ||
| Larghezza L | mm | 885 | 885 | 985 |
| Profondità W | mm | 515 | 515 | 740 |
| Altezza H | mm | 1085 | 1085 | 1185 |
| Ingresso aria di ricircolo DN1 | mm | 160 | 200 | 250 |
| Ingresso aria Viziata DN2 | mm | 125 | 125 | 160 |
| Ingresso aria di rinnovo DN3 | mm | 125 | 125 | 160 |
| Espulsione aria viziata DN4 | mm | 125 | 125 | 160 |
| Mandata bxh | mm | 347x177 | 346x176 | 518x252 |
| Attacchi acqua mandata/ritorno | Ø | 1/2"-1/2" | 3/4"-3/4" | 3/4"-3/4" |
| Diametro scarico condensa | Ø | 20 | 20 | 20 |
| peso | kg | 68 | 70 | 81 |
Listino recuperatori e accessori elettronica IN2
| Configurazione | Modello | controllo elettronico remoto | Valvola acqua on/off a 2 vie | Valvola acqua on/off a 3 vie | kit filtri | ||||
| controllo elettronico remoto EVCNV2-N colore nero | controllo elettronico remoto EVCNV2 -B colore bianco | controllo elettronico remoto EVCNW2-N con collegamento Wi-Fi colore nero | controllo elettronico remoto EVCNW2-B con collegamento Wi-Fi colore bianco | ||||||
| euro | euro | euro | euro | euro | euro | euro | euro | ||
| ORIZZONTALE | EVHRW 30/15 H | 4.248,77 | 230,88 | 230,88 | 285,05 | 285,05 | 321,00 | 380,78 | 92,73 |
| EVHRW 60/15 H | 4.715,30 | 230,88 | 230,88 | 285,05 | 285,05 | 321,00 | 380,78 | 92,73 | |
| EVHRW 90/25 H | 4.945,44 | 230,88 | 230,88 | 285,05 | 285,05 | 321,00 | 380,78 | 101,62 | |
| VERTICALE | EVHRW 30/15 V | 4.820,36 | 230,88 | 230,88 | 285,05 | 285,05 | 321,00 | 380,78 | 92,73 |
| EVHRW 60/15 V | 5.351,93 | 230,88 | 230,88 | 285,05 | 285,05 | 321,00 | 380,78 | 92,73 | |
| EVHRW 90/25 V | 5.608,33 | 230,88 | 230,88 | 285,05 | 285,05 | 321,00 | 380,78 | 101,62 | |

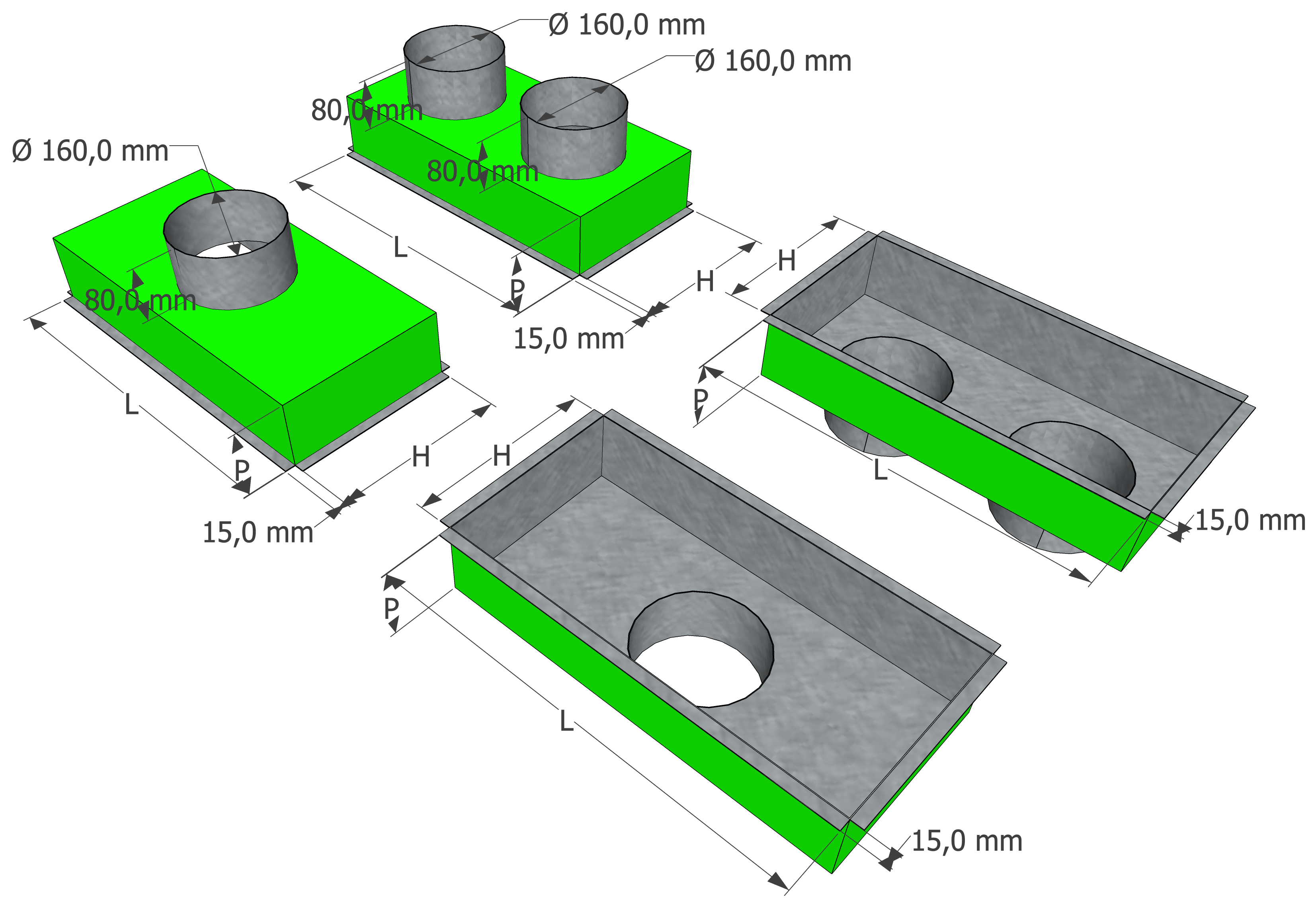

Listino plenum di mandata isolato
Tutte le dimansioni sono espresse in mm.
| Configurazione | Modello | L | H | P | Ø | euro |
| ORIZZONTALE | EVHRW 30/15 | 347 | 177 | 100 | 1x160 | 66,30 |
| EVHRW 50/25 | 518 | 252 | 100 | 2x160 | 101,87 | |
| EVHRW 60/15 | 547 | 177 | 100 | 2x160 | 98,91 | |
| EVHRW 90/25 | 712 | 197 | 100 | 2x160 | 108,90 | |
| VERTICALE | EVHRW 30/15 | 347 | 177 | 100 | 1x160 | 66,30 |
| EVHRW 50/25 | 518 | 252 | 100 | 2x160 | 101,87 | |
| EVHRW 60/15 | 346 | 176 | 100 | 2x160 | 75,90 | |
| EVHRW 90/25 | 518 | 252 | 100 | 2x160 | 101,87 |
