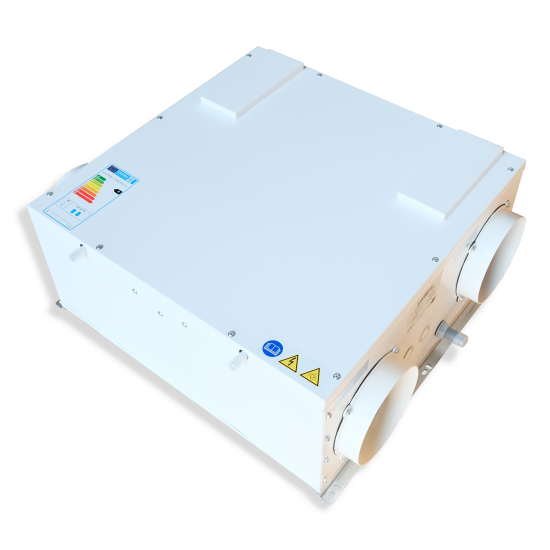

EVHRP SMALL Recuperatore di calore ad alta efficienza per portate fino 320 m³/h
Descrizione
Unità di ventilazione completa di recuperatore di calore dedicata al ricambio dell'aria senza sprechi energetici.
L'unità è particolarmente indicata per singole unità familiari, appartamenti ed in tutti i casi dove le portate nominali per il ricambio dell'aria non siano superiori ai 320 m³/h. Portata costante selezionabile in 3 livelli.
L'unità è particolarmente indicata per singole unità familiari, appartamenti ed in tutti i casi dove le portate nominali per il ricambio dell'aria non siano superiori ai 320 m³/h. Portata costante selezionabile in 3 livelli.
Caratteristiche
-Telaio autoportante in lamiera.
Pannelli in lamiera zincata, verniciata esternamente con isolamento interno in Eps ad alte densità; estetica frontale in Alucobond Composito
-Scambiatore in polipropilene a flussi incrociati controcorrente ad alto rendimento. Basse temperature di congelamento. Altissima efficienza di scambio.
-Ventilatori Brushless con motore elettronico e comando a portata costante; altissima efficienza e bassi livelli di rumorosità.
-Filtri ePM1 80% con bassa perdita di carico sia per mandata che per ripresa, facilmente estraibili.
Pannelli in lamiera zincata, verniciata esternamente con isolamento interno in Eps ad alte densità; estetica frontale in Alucobond Composito
-Scambiatore in polipropilene a flussi incrociati controcorrente ad alto rendimento. Basse temperature di congelamento. Altissima efficienza di scambio.
-Ventilatori Brushless con motore elettronico e comando a portata costante; altissima efficienza e bassi livelli di rumorosità.
-Filtri ePM1 80% con bassa perdita di carico sia per mandata che per ripresa, facilmente estraibili.
Elettronica di comando versione S
l’unità viene fornita senza scheda elettronica e la velocità dei ventilatori viene variata mediante segnale 0-10V in ingresso.

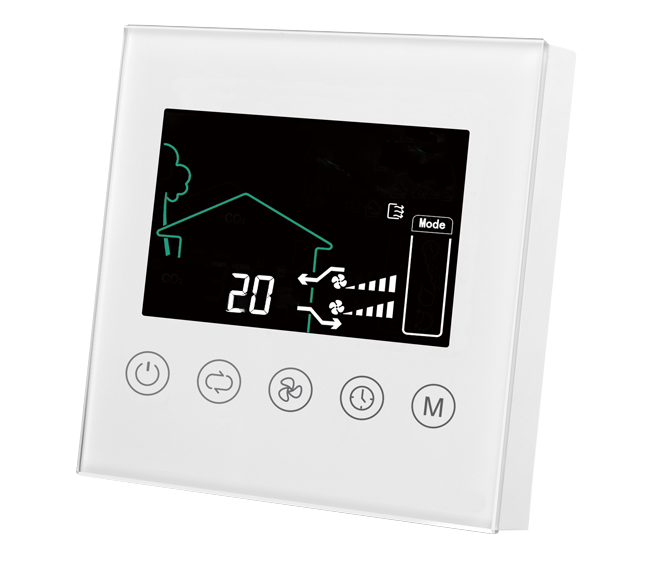

E’ possibile acquistare a parte il terminale remoto EVTDV con display LCD per il controllo della velocità dei ventilatori e del Bypass con diverse funzioni evolute, tra cui:
- controllo della velocità dei singoli ventilatori in modo indipendente che comporta la possibilità di utilizzo della macchina in modalità pressione o depressione;
- segnalazione filtri sporchi temporizzato;
- possibilità di collegare il sensore di qualità dell'aria EVSQV venduto separatamente.
E’ possibile acquistare a parte il terminale remoto EVTDV con display LCD per il controllo della velocità dei ventilatori e del Bypass con diverse funzioni evolute, tra cui:
- controllo della velocità dei singoli ventilatori in modo indipendente che comporta la possibilità di utilizzo della macchina in modalità pressione o depressione;
- segnalazione filtri sporchi temporizzato;
- possibilità di collegare il sensore di qualità dell'aria EVSQV venduto separatamente.
Elettronica di comando versione IN2

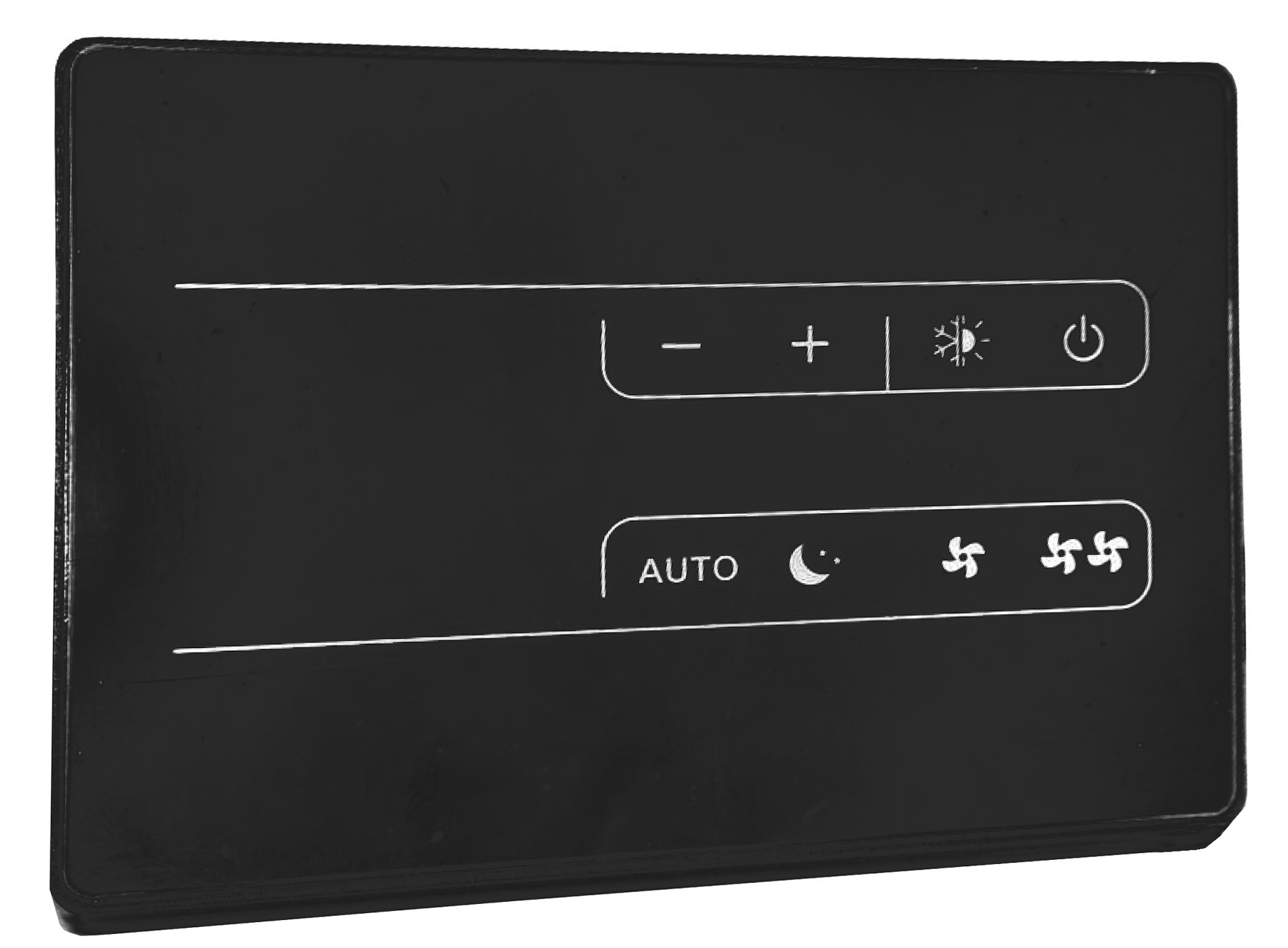

Scheda elettronica per gestione velocità a 3 gradini, funzione antigelo e bypass automatico. Pannello remoto touch a parete su scatola 503. Sensori di temperatura a bordo macchina e possiblità di gestione batteria ausiliaria acqua calda.
Sensori umidità / qualità aria integrati nel display remoto.
EVCNV2-N: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂ colore nero.
EVCNV2-B: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂ colore bianco.
EVCNW2-N: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂, con Wi-Fi integrato colore nero.
EVCNW2-B: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂ con Wi-Fi integrato colore bianco.
Sensori umidità / qualità aria integrati nel display remoto.
EVCNV2-N: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂ colore nero.
EVCNV2-B: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂ colore bianco.
EVCNW2-N: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂, con Wi-Fi integrato colore nero.
EVCNW2-B: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂ con Wi-Fi integrato colore bianco.
Configurazione elettronica IN2
Configurazioni A o B selezionabili da elettronica.
Impiego
Abitazioni, ambulatori, per il ricambio dell'aria con riduzione fino al 90% dello spreco di energia.
Caratteristiche tecniche
| Grandezza EVHRP SMALL | 10 H/V | 15 H/V | 25 H/V | |
| Tipo di Ventilatori | Centrifughi a pale avanti - motore elettronico direttamente accoppiato Brushless | |||
| Numero Ventilatori | Nr. | 2 | ||
| portata aria | m³/h | 130 | 210 | 320 |
| Pressione utile | Pa | 100 | 100 | 100 |
| Scambiatore di calore (Dati riferiti alla norma UNI EN 13141-7 Temp.interna 20° - Umidità interna 28% - Temp.esterna 7° - Umidità esterna 72%) | ||||
| Tipo di scambiatore | Piastre controcorrente - materiale polipropilene | |||
| Numero Scambiatori | Nr. | 1 | ||
| Efficienza di recupero | % | 87,0 | 85 | 85 |
| Filtri | ||||
| Tipo di Filtri | Filtri Piani | |||
| Classe di filtrazione | ePM1 80% | |||
| Dati acustici (Dati riferiti alla norma UNI EN 3741 e UNI EN 3744) | ||||
| Potenza sonora Lw trasmessa dalla struttura | dB(A) | 48 | 51 | 52 |
| Potenza sonora Lw irradiata dal canale | dB(A) | 55 | 57 | 60 |
| Pressione sonora media Lp a 1 mt | dB(A) | 41 | 43 | 45 |
| Pressione sonora media Lp a 3 mt | dB(A) | 34 | 36 | 38 |
| Dati elettrici | ||||
| Alimentazione | V / ph / Hz | 230 / 1 / 50 | ||
| Corrente assorbita | A | 1,2 | 1,2 | 2,2 |
| Potenza assorbita | W | 80 | 140 | 180 |
| Grado di protezione | IP | X2 | X2 | X2 |
| Dimensionali | ||||
| Larghezza | mm | 580 | 580 | 580 |
| Profondità | mm | 580 | 580 | 580 |
| altezza | mm | 255 | 255 | 315 |
| Diametro attacchi | mm | 160 | 160 | 160 |
| Scarico condensa | mm | 12 | 12 | 12 |
| peso | kg | 19 | 19 | 23 |
| classificazione dei vari modelli secondo il regolamento europeo 1253/2014 e 1254/2014 | ||||
| Con controllo remoto EVCNV2 - EVCNW2 (UR/VOC-Co2) | - | A | A | A |

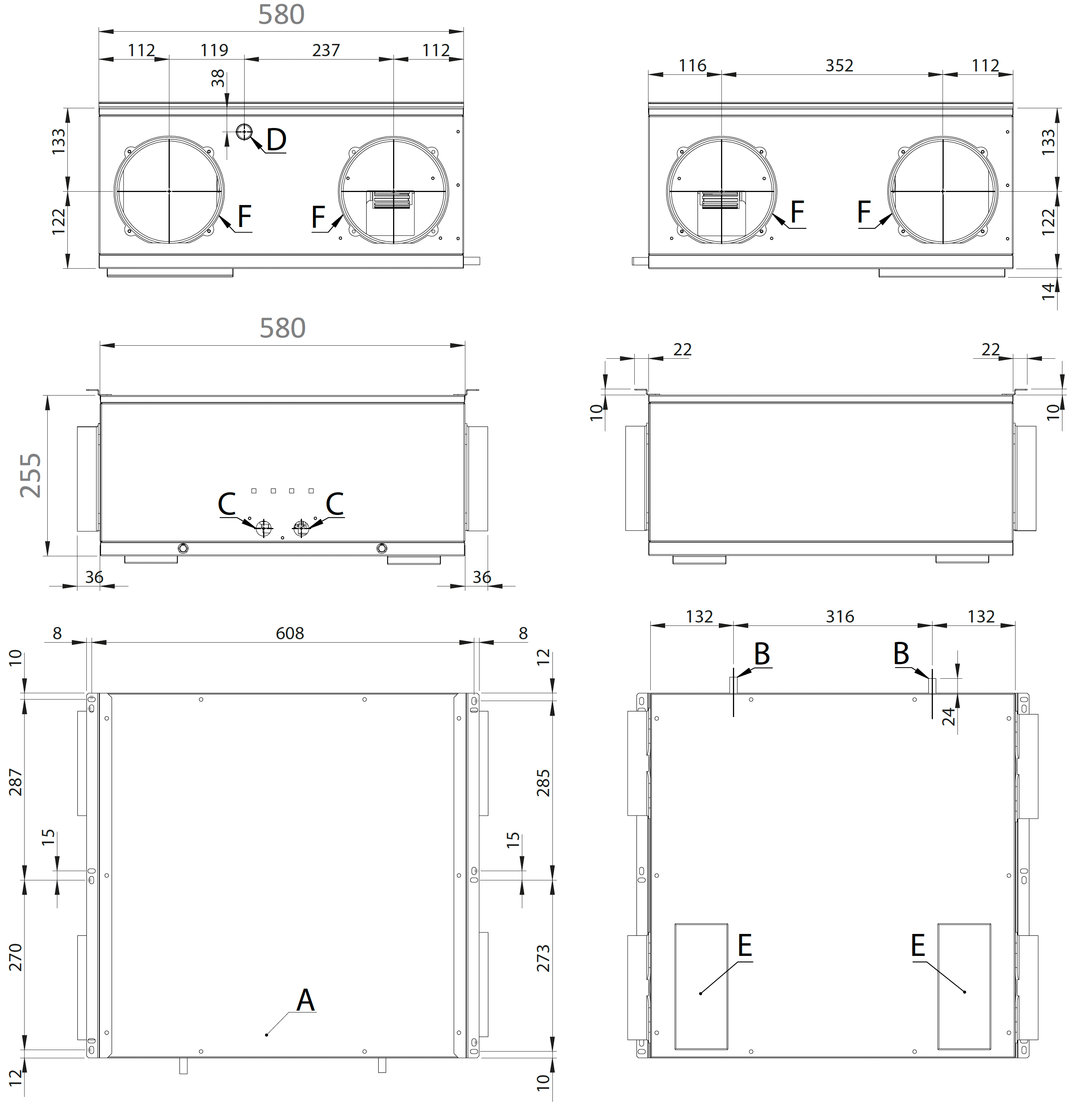

Dimensioni EVHRP SMALL 10-15
| Riferimento | Descrizione |
| A | Quadro elettrico |
| B | Scarico condensa installazione orizzontale |
| C | Passaggio cavi alimentazione elettrica e display |
| D | Scarico condensa installazione verticale |
| E | Portine filtri |
| F | Attacchi circolari Ø 160mm |
Dimensioni EVHRP SMALL 25
| Riferimento | Descrizione |
| A | Quadro elettrico |
| B | Scarico condensa installazione orizzontale |
| C | Passaggio cavi alimentazione elettrica e display |
| D | Scarico condensa installazione verticale |
| E | Portine filtri |
| F | Attacchi circolari Ø 160mm |

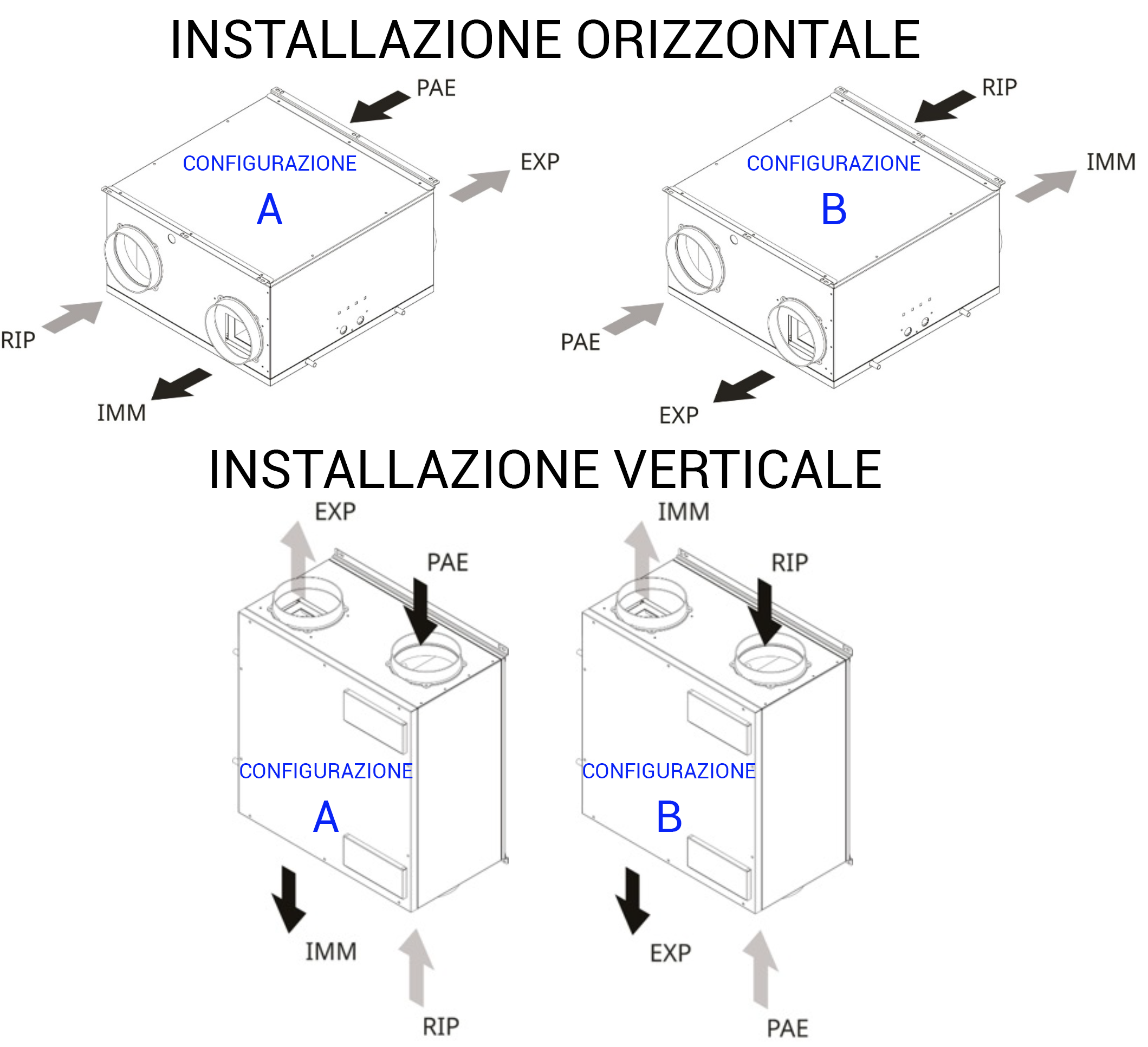

Configurazioni EVHRP SMALL
| Riferimento | Descrizione |
| PAE | Presa aria esterna |
| EXP | Espulsione |
| IMM | Immissione ambiente |
| RIP | Ripresa ambiente |

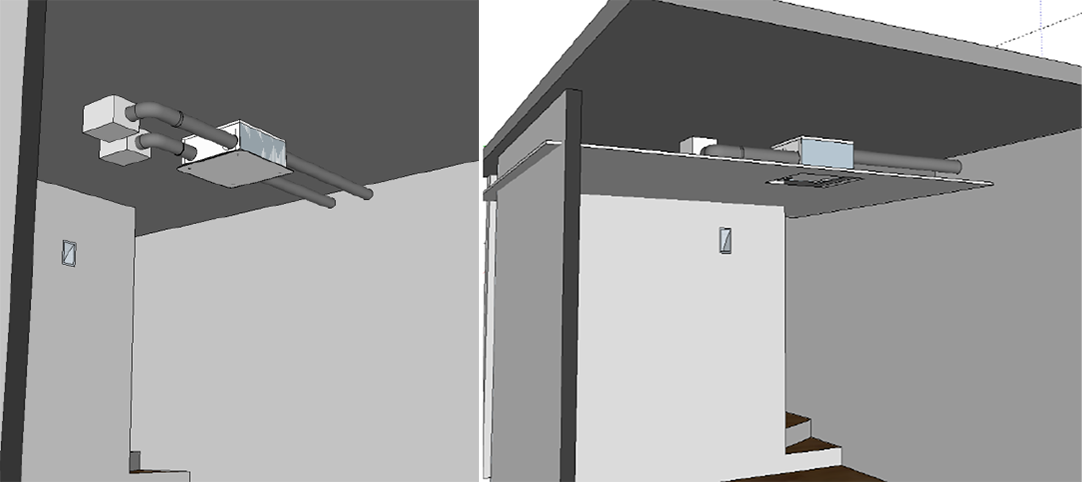

Installazione ORIZZONTALE
Installazione ORIZZONTALE:

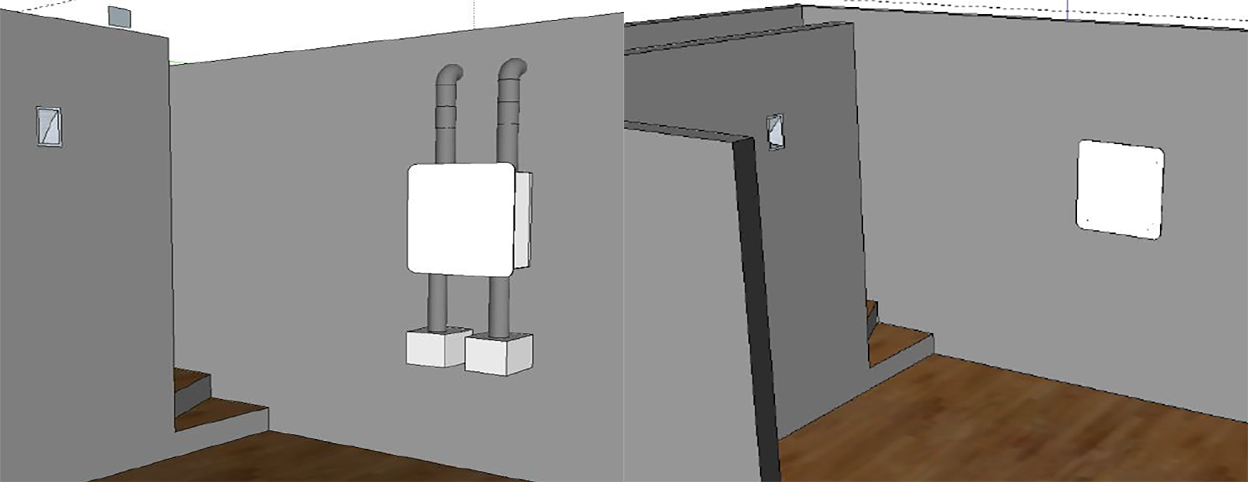

Installazione VERTICALE:
Nel caso d’installazione verticale è possibile acquistare la COVER ESTETICA in pannello composito in alluminio verniciato RAL9003.
Installazione VERTICALE:

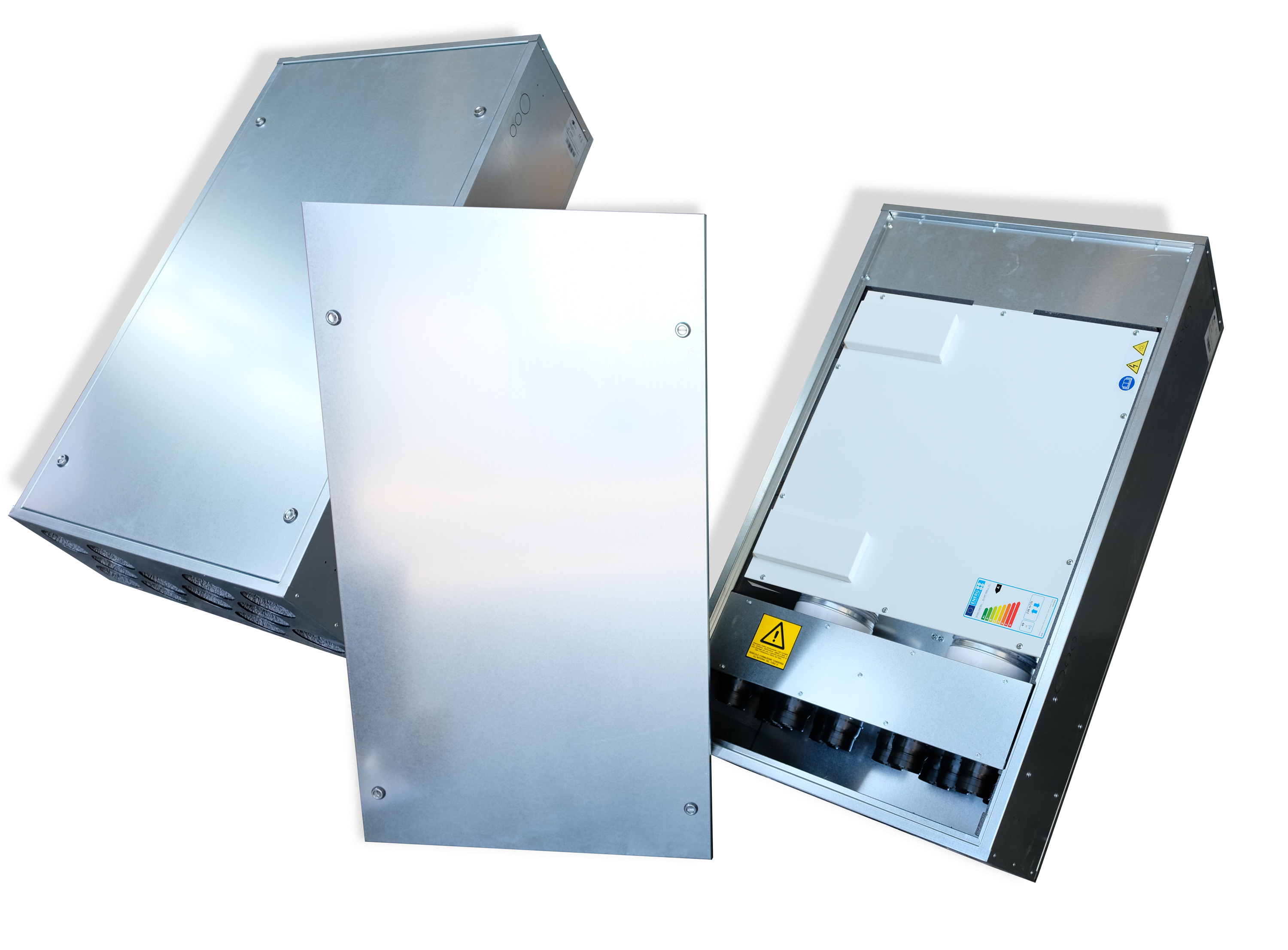

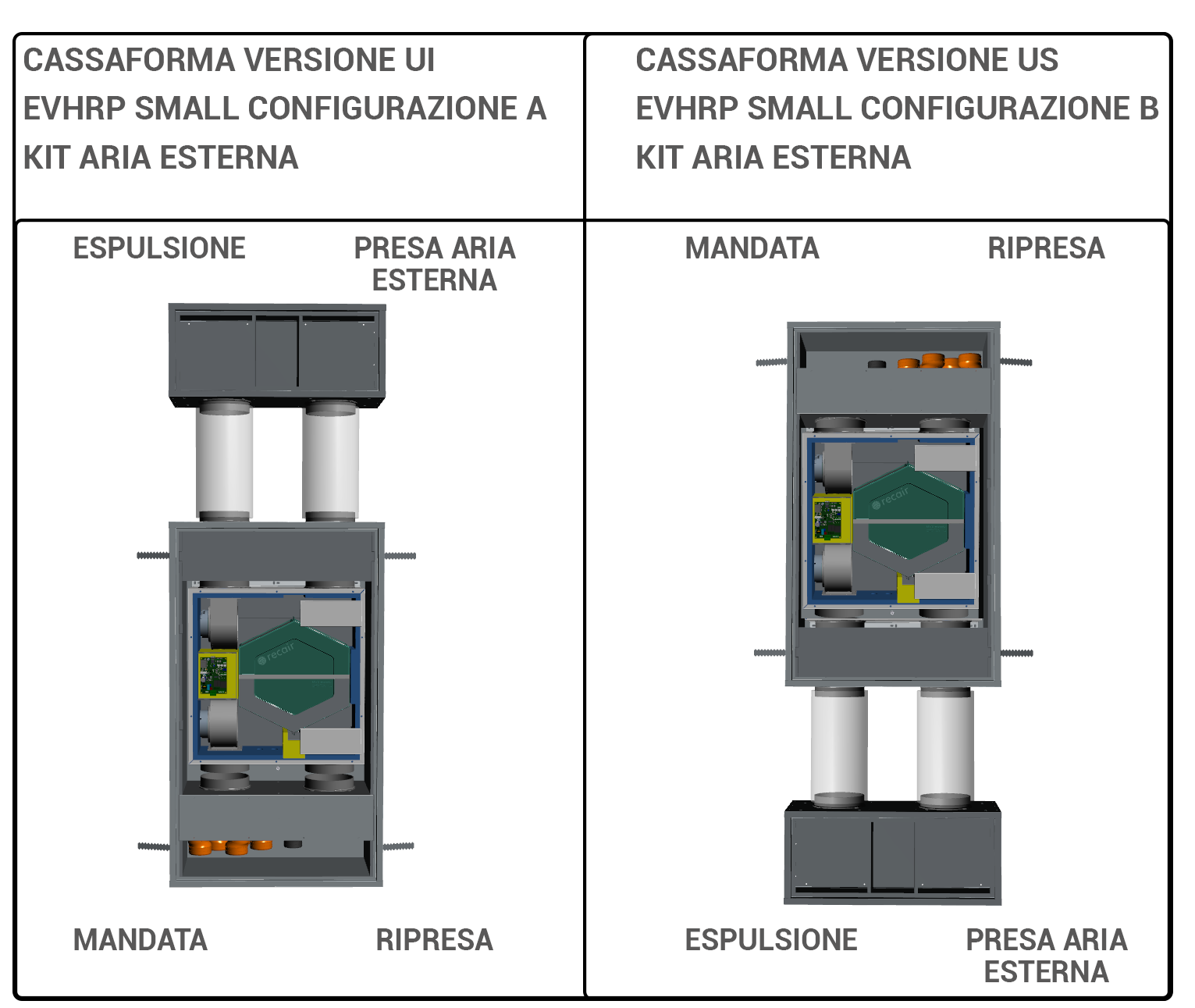

Installazione VERTICALE AD INCASSO (solo EVHRP SMALL 10-15):
Le unità EVHRP SMALL possono essere installate anche ad incasso con l'ausilio di una speciale cassaforma con isolamento 30 mm in EPS su tutte le pareti e isolamento Foam 20 mm su pannello frontale di chiusura, studiata e progettata nei minimi particolari.
Nella cassaforma trovano alloggiamento due box di distribuzione che permettono di collegare fino a 6 tubi corrugati di mandata e 6 tubi corrugati di ripresa. La connessione avviene mediante manicotti con serranda adatti al collegamento del tubo corrugato HTPE PLUS diametro 63 mm interno e 75 mm esterno (a richiesta diametro 76 mm interno e 90 mm esterno). I manicotti per il collegamento del tubo sono già compresi nella fornitura della cassaforma.
E’ inoltre possibile acquistare il KIT PRESE ESTERNE necessario per realizzare direttamente sopra la cassaforma la presa aria esterna e l’espulsione aria esausta senza ausilio di ulteriori canalizzazioni.

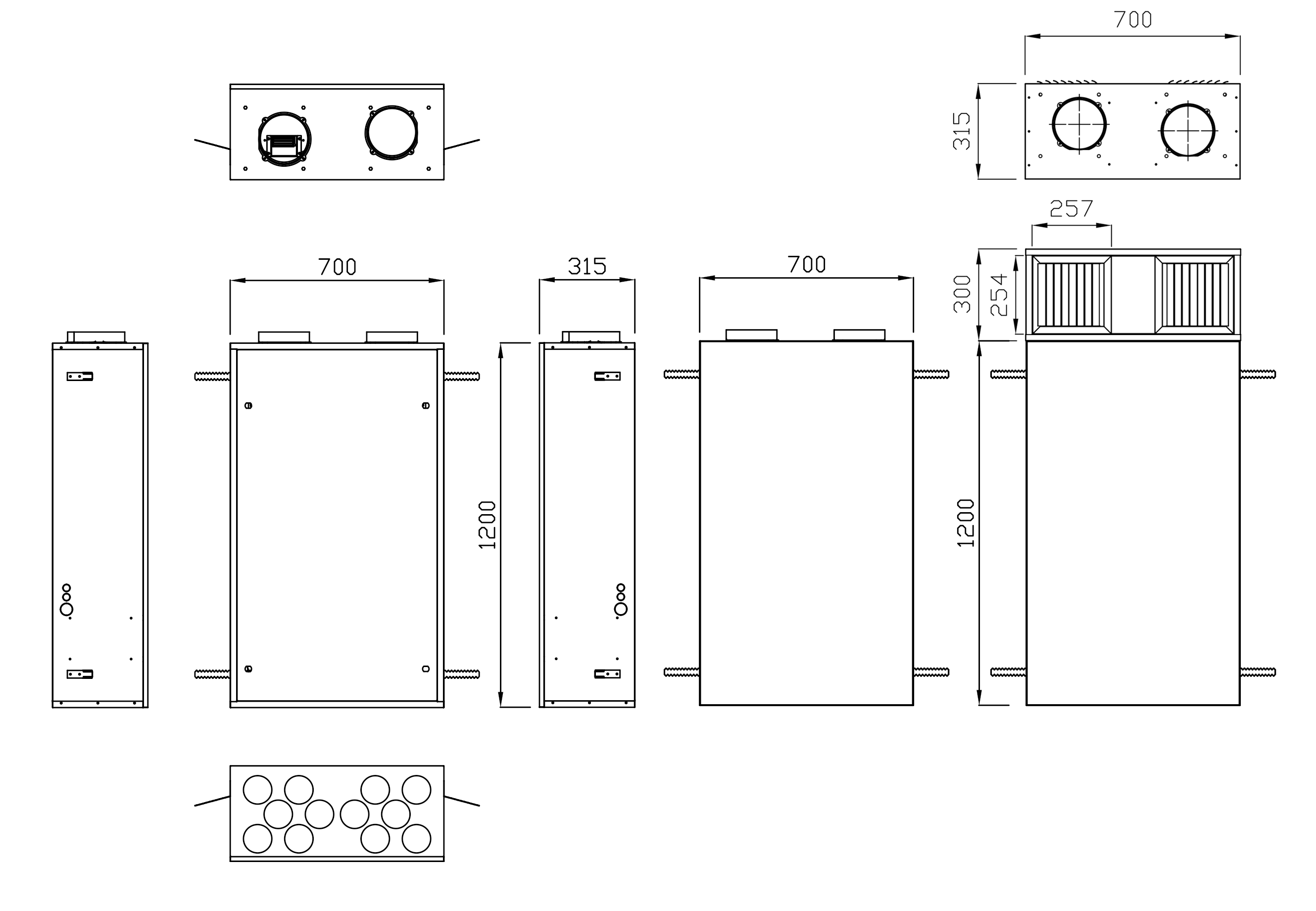

Dimensioni cassaforma
Tutte le dimensioni sono espresse in mm.
Listino prezzi VERSIONE S:
| Modello | EVHRP SMALL (configurazione A) | controllo elettronico remoto EVTDV | Scatola ad incasso per EVTDV | sensore qualità dell'aria EVSQV | kit coppia filtri |
| euro | euro | euro | euro | euro | |
| 10 | 1.768,25 | 188,78 | 17,78 | 262,66 | 71,14 |
| 15 | 2.036,57 | 71,14 | |||
| 25 | 2.455,16 | 82,57 |
Listino prezzi VERSIONE IN2:
| Modello | EVHRP SMALL (configurazione A) | controllo elettronico remoto EVCNV2-N colore nero | controllo elettronico remoto EVCNV2 -B colore bianco | controllo elettronico remoto EVCNW2-N con collegamento Wi-Fi colore nero | controllo elettronico remoto EVCNW2-B con collegamento Wi-Fi colore bianco | kit coppia filtri |
| euro | euro | euro | euro | euro | euro | |
| 10 | 2.015,11 | 230,88 | 230,88 | 285,05 | 285,05 | 71,14 |
| 15 | 2.318,31 | 71,14 | ||||
| 25 | 2.710,07 | 82,57 |
Listino prezzi CASSAFORMA ED ACCESSORI (solo EVHRP SMALL 10-15)
| Modello | Euro |
| Cassaforma da incasso per EVHRP SMALL con connessioni di mandata e ripresa aria inferiori VERSIONE UI | 887,63 |
| Cassaforma da incasso per EVHRP SMALL con connessioni di mandata e ripresa aria superiori VERSIONE US | 1.005,48 |
| Kit prese aria esterna ed espulsione | 402,19 |
| Tappo per manicotto in confezione da 5 pezzi | 14,56 |
Listino prezzi COVER ESTETICA
| Modello | Euro |
| Pannello composito in alluminio verniciato RAL9003 | 150,48 |
