EVHRP-PS Recuperatore di calore ad alta efficienza per portate da 150 a 500 m³/h
Descrizione

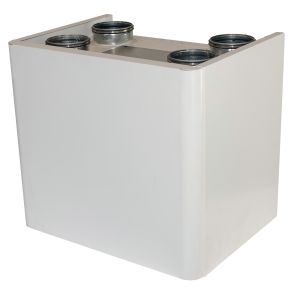

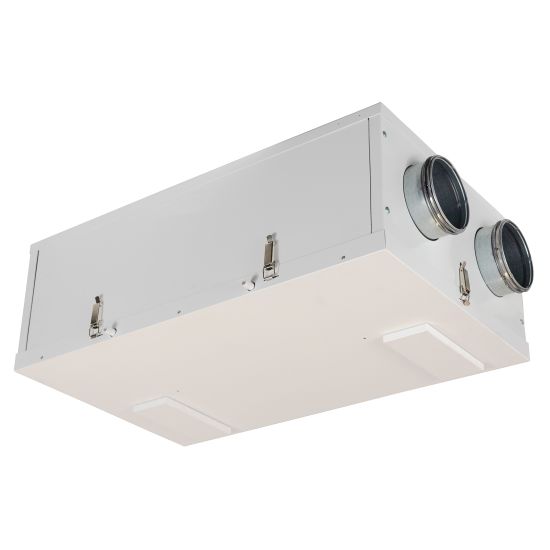

Unità di ventilazione con recupero di calore ad altissimo rendimento, dimensioni compatte per installazione a soffitto, a muro o a pavimento.
L'unità è particolarmente indicata per singole unità familiari, appartamenti ed in tutti i casi dove le portate nominali per il ricambio dell'aria siano inferiori ai 500 m³/h.
Testata e classificata secondo il regolamento europeo Ecodesign rif. 1253/2014 e 1254/2014.
L'unità è particolarmente indicata per singole unità familiari, appartamenti ed in tutti i casi dove le portate nominali per il ricambio dell'aria siano inferiori ai 500 m³/h.
Testata e classificata secondo il regolamento europeo Ecodesign rif. 1253/2014 e 1254/2014.
Caratteristiche
- Telaio autoportante in lamiera zincata verniciata esternamente RAL9003, interni in EPS sagomato con densità 40kg/m³, dimensioni compatte ed altezza ridotta per installazione semplificata con pannello inferiore facilmente accessibile per manutenzione ed ispezionabilità.
- Scambiatore di calore statico in polipropilene a flussi controcorrente ad altissima efficienza.
- Ventilatori centrifughi di tipo radiale a pale rovesce con motori EC a controllo elettronico di velocità ed a basso consumo.
- Filtri classe ePM1 70-80% a bassa perdita di carico.
- By-pass motorizzato con motore inserito nel quadro elettrico per facile manutenzione.
- Scambiatore di calore statico in polipropilene a flussi controcorrente ad altissima efficienza.
- Ventilatori centrifughi di tipo radiale a pale rovesce con motori EC a controllo elettronico di velocità ed a basso consumo.
- Filtri classe ePM1 70-80% a bassa perdita di carico.
- By-pass motorizzato con motore inserito nel quadro elettrico per facile manutenzione.
Elettronica di comando

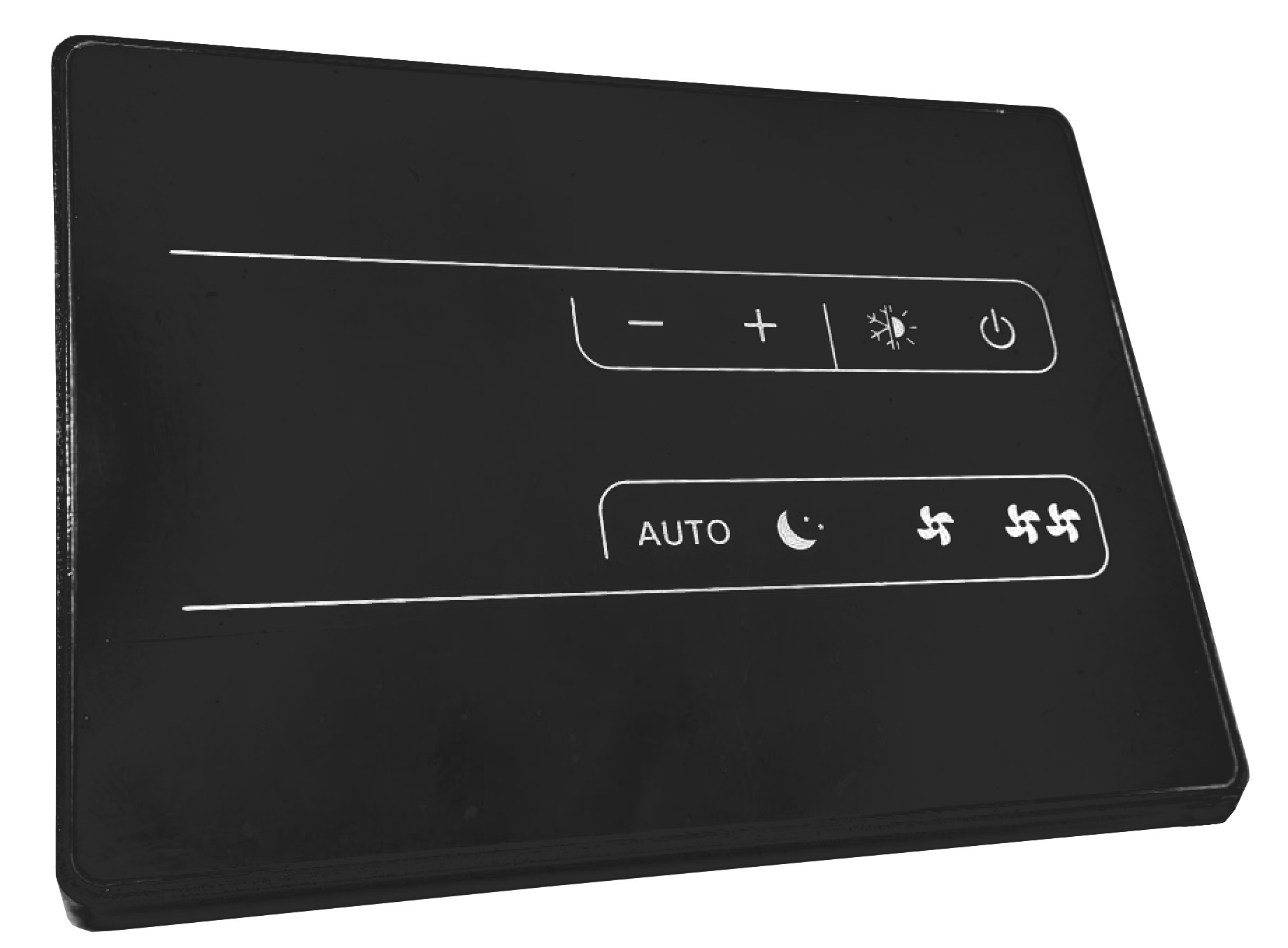

Versione IN2: con scheda elettronica per gestione velocità a 3 gradini, funziona antigelo e bypass automatico. Pannello remoto touch a parete su scatola 503.
Sensori di temperatura a bordo macchina e possiblità di gestione batteria ausiliaria acqua calda.
Sensori umidità / qualità aria integrati nel display remoto.
EVCNV2-N: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂ colore nero.
EVCNV2-B: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂ colore bianco.
EVCNW2-N: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂, con Wi-Fi integrato colore nero.
EVCNW2-B: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂ con Wi-Fi integrato colore bianco.
Sensori di temperatura a bordo macchina e possiblità di gestione batteria ausiliaria acqua calda.
Sensori umidità / qualità aria integrati nel display remoto.
EVCNV2-N: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂ colore nero.
EVCNV2-B: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂ colore bianco.
EVCNW2-N: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂, con Wi-Fi integrato colore nero.
EVCNW2-B: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂ con Wi-Fi integrato colore bianco.
Configurazione
Configurazioni A o B selezionabili da elettronica.
Impiego
Abitazioni, ambulatori, negozi, per il ricambio dell'aria con riduzione fino al 90% dello spreco di energia.
A richiesta
Versione con pacco di scambio entalpico.
Caratteristiche tecniche
| Grandezza EVHRP-PS | 200 H | 200 V | 300 H | 300 V | 400 H | 400 V | 500 H | 500 V | |
| Tipo di Ventilatori | Radiali a pala rovescia – motore elettronico direttamente accoppiato - segnale 0/10 V | ||||||||
| Numero Ventilatori | Nr. | 2 | |||||||
| portata aria | m³/h | 155 | 160 | 300 | 300 | 340 | 380 | 455 | 450 |
| Pressione utile | Pa | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Scambiatore di calore (Dati riferiti alla norma UNI EN 13141-7 Temp.interna 20° - Umidità interna 28% - Temp.esterna 7° - Umidità esterna 72%) | |||||||||
| Tipo di scambiatore | Piastre controcorrente - materiale polipropilene | ||||||||
| Numero Scambiatori | Nr. | 1 | |||||||
| Efficienza di recupero | % | 86,0 | 86,0 | 85,0 | 86,0 | 89,0 | 87,0 | 88,0 | 86,0 |
| Filtri | |||||||||
| Tipo di Filtri | Filtri Piani | ||||||||
| Classe di filtrazione | ePM1 70-80% | ||||||||
| Dati acustici (Dati riferiti alla norma UNI EN 3741 e UNI EN 3744) | |||||||||
| Pressione sonora a 3 mt | dB(A) | 35,0 | 34,0 | 37,0 | 36,0 | 39,0 | 38,0 | 43,0 | 40,0 |
| Dati elettrici | |||||||||
| Alimentazione | V / ph / Hz | 230 / 1 / 50 | |||||||
| Corrente assorbita | A | 0,7 | 0,7 | 1,6 | 1,6 | 1,6 | 1,6 | 2,5 | 2,5 |
| Potenza assorbita | W | 110 | 110 | 180 | 180 | 350 | 350 | 420 | 420 |
| Grado di protezione | IP | X2 | |||||||
| Dimensionali | |||||||||
| Larghezza | mm | 487 | 630 | 590 | 787 | 709 | 787 | 709 | 787 |
| lunghezza | mm | 793 | - | 789 | - | 1147 | - | 1147 | - |
| Profondità | mm | - | 475 | - | 619 | - | 749 | - | 749 |
| altezza | mm | 258 | 570 | 304 | 670 | 289 | 670 | 289 | 670 |
| peso | kg | 26,0 | 32,0 | 31,0 | 38,0 | 39,0 | 42,0 | 40,0 | 43,0 |
| Diametro attacchi | mm | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 |
| Scarico condensa | mm | 12 | 20 | 12 | 20 | 12 | 20 | 12 | 20 |
| classificazione dei vari modelli secondo il regolamento europeo 1253/2014 e 1254/2014 | |||||||||
| Con controllo remoto EVCNV2 - EVCNW2 (UR/VOC-Co2) | - | A | A | A | A | A | A | A | A |

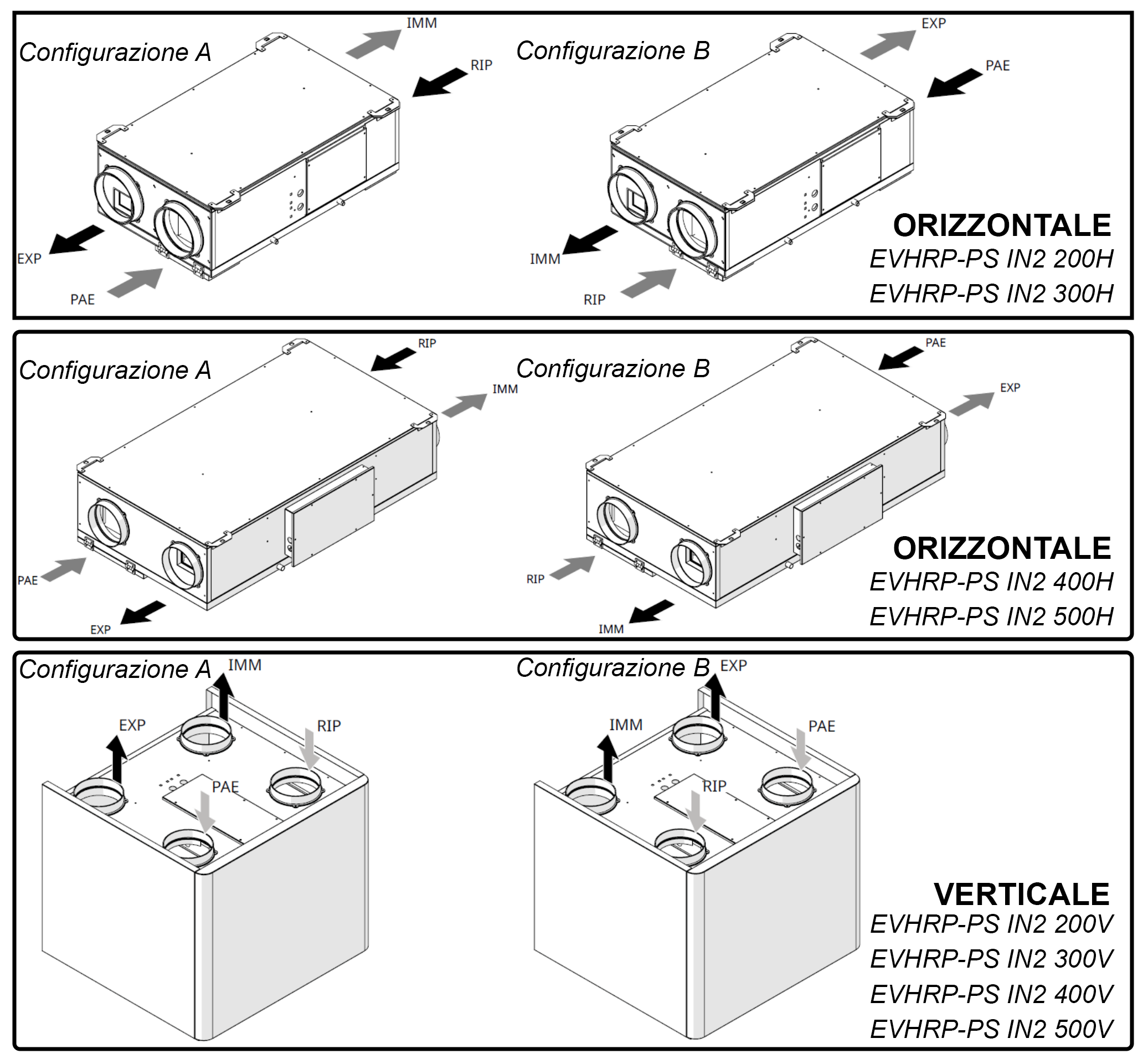

Configurazioni
Le unità sono riportate viste dall'alto.
Configurazione A standard.
Listino prezzi recuperatori
Configurazioni standard A
| Modello | versione |
| IN2 regolabile + By Pass | |
| euro | |
| 200 H | 2.728,57 |
| 200 V | 2.728,57 |
| 300 H | 3.022,01 |
| 300 V | 3.114,74 |
| 400 H | 3.508,53 |
| 400 V | 3.408,18 |
| 500 H | 3.701,61 |
| 500 V | 3.601,26 |
Listino prezzi accessori VERSIONE IN2
| Modello | controllo elettronico remoto EVCNV2-N colore nero | controllo elettronico remoto EVCNV2 -B colore bianco | controllo elettronico remoto EVCNW2-N con collegamento Wi-Fi colore nero | controllo elettronico remoto EVCNW2-B con collegamento Wi-Fi colore bianco | Piedini per installazione a pavimento (solo per configurazione verticale) |
| euro | euro | euro | euro | euro | |
| 200 | 230,88 | 230,88 | 285,05 | 285,05 | 110,81 |
| 300 | 230,88 | 230,88 | 285,05 | 285,05 | 110,81 |
| 400 | 230,88 | 230,88 | 285,05 | 285,05 | 110,81 |
| 500 | 230,88 | 230,88 | 285,05 | 285,05 | 110,81 |
Listino filtri di ricambio
| modelli | kit coppia filtri versione ORIZZONTALE | kit coppia filtri versione VERTICALE | ||
| dimensioni | euro | dimensioni | euro | |
| EVHRP-PS 200 | 175x225x23 | 71,14 | 175x225x23 | 71,14 |
| EVHRP-PS 300 | 175x270x23 | 80,03 | 175x335x23 | 80,03 |
| EVHRP-PS 400 | 255x263x23 | 104,16 | 175x465x25 | 109,24 |
| EVHRP-PS 500 | 255x263x23 | 104,16 | 175x465x25 | 109,24 |
