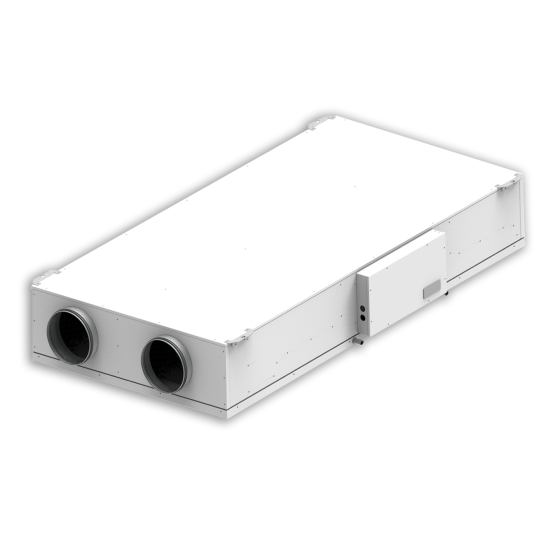

EVHRP-LARGE Recuperatore di calore con efficienza di recupero maggiore del 90% e portate da 630 a 780 m³/h
Descrizione
Unità di ventilazione con recupero di calore ad altissimo rendimento, dimensioni compatte per installazione a soffitto, a muro o a pavimento.
L'unità è particolarmente indicata per singole unità familiari, appartamenti ed in tutti i casi dove le portate nominali per il ricambio dell'aria siano inferiori ai 780 m³/h.
Testata e classificata secondo il regolamento europeo Ecodesign rif. 1253/2014 e 1254/2014.
L'unità è particolarmente indicata per singole unità familiari, appartamenti ed in tutti i casi dove le portate nominali per il ricambio dell'aria siano inferiori ai 780 m³/h.
Testata e classificata secondo il regolamento europeo Ecodesign rif. 1253/2014 e 1254/2014.
Caratteristiche
- Telaio autoportante in lamiera zincata verniciata esternamente RAL9003, interni in EPS sagomato con densità 40kg/m³, dimensioni compatte ed altezza ridotta per installazione semplificata con pannello inferiore facilmente accessibile per manutenzione ed ispezionabilità.
- Scambiatore di calore statico in polipropilene a flussi controcorrente ad altissima efficienza.
- Ventilatori centrifughi di tipo radiale a pale rovesce con motori EC a controllo elettronico di velocità ed a basso consumo.
- Filtri classe ePM1 70-80% a bassa perdita di carico.
- By-pass motorizzato con motore inserito nel quadro elettrico per facile manutenzione.
- Scambiatore di calore statico in polipropilene a flussi controcorrente ad altissima efficienza.
- Ventilatori centrifughi di tipo radiale a pale rovesce con motori EC a controllo elettronico di velocità ed a basso consumo.
- Filtri classe ePM1 70-80% a bassa perdita di carico.
- By-pass motorizzato con motore inserito nel quadro elettrico per facile manutenzione.
Elettronica di comando

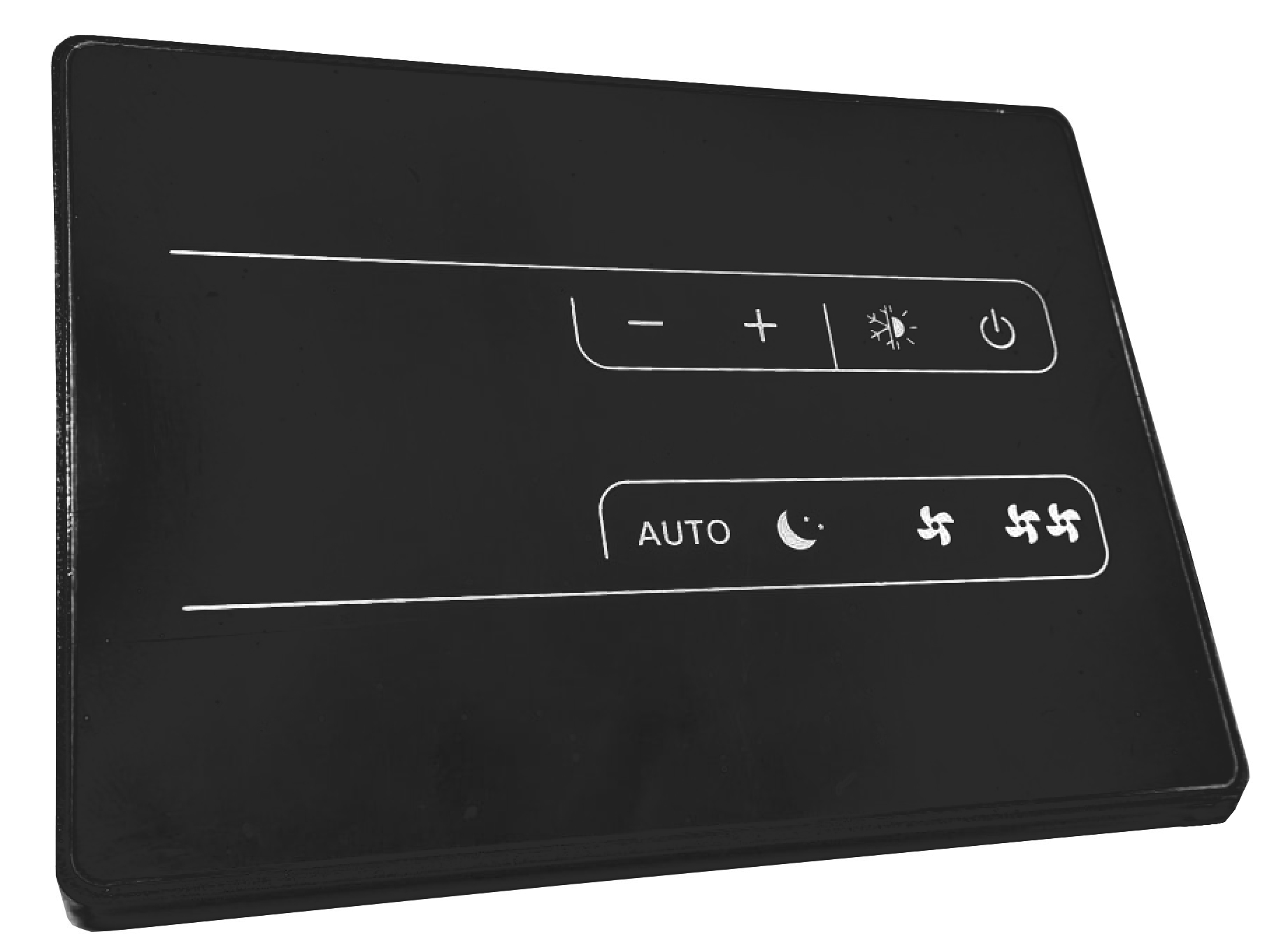

Con scheda elettronica per gestione velocità a 3 gradini, funziona antigelo e bypass automatico. Pannello remoto touch a parete su scatola 503.
Sensori di temperatura a bordo macchina e possiblità di gestione batteria ausiliaria acqua calda.
Regolatori umidità / qualità aria integrati nel display remoto.
EVCNV2-N: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂ colore nero.
EVCNV2-B: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂ colore bianco.
EVCNW2-N: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂, con Wi-Fi integrato colore nero.
EVCNW2-B: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂ con Wi-Fi integrato colore bianco.
Sensori di temperatura a bordo macchina e possiblità di gestione batteria ausiliaria acqua calda.
Regolatori umidità / qualità aria integrati nel display remoto.
EVCNV2-N: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂ colore nero.
EVCNV2-B: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂ colore bianco.
EVCNW2-N: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂, con Wi-Fi integrato colore nero.
EVCNW2-B: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂ con Wi-Fi integrato colore bianco.
Impiego
Abitazioni, ambulatori, negozi, per il ricambio dell'aria con riduzione fino al 90% dello spreco di energia.
A richiesta
Versione con pacco di scambio entalpico (solo per la taglia 600).

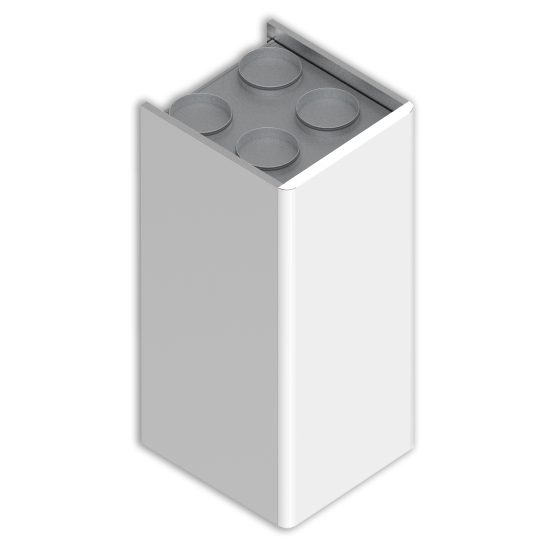

Versione per installazione ad incasso (solo per la taglia 700).
Versione per installazione ad incasso (solo per la taglia 700).
Caratteristiche tecniche
| Grandezza EVHRP-LARGE | 600 H | 700 V | ||
| Tipo di Ventilatori | Centrifugo a pale avanti- motore elettronico direttamente accoppiato brushless | |||
| Numero Ventilatori | Nr. | 2 | ||
| portata aria | m³/h | 630 | 780 | |
| Pressione utile | Pa | 100 | 100 | |
| Scambiatore di calore (Dati riferiti alla norma UNI EN 13141-7 Temp.interna 20°C - Umidità interna 28% - Temp.esterna 7°C - Umidità esterna 72%) | ||||
| Tipo di scambiatore | Piastre controcorrente - materiale polipropilene | |||
| Numero Scambiatori | Nr. | 1 | ||
| Efficienza di recupero | % | 86,1 | 85,9 | |
| Filtri | ||||
| Tipo di Filtri | Filtri Piani | |||
| Classe di filtrazione | ePM1 80% | |||
| Dati acustici (Dati riferiti alla norma UNI EN 3741 e UNI EN 3744) | ||||
| Potenza sonora Lw trasmessa dalla struttura | dB(A) | 65 | 64 | |
| Potenza sonora Lw irradiata nel canale | dB(A) | 72 | 70 | |
| Pressione sonora media Lp a 1 mt | dB(A) | 50,5 | 49,3 | |
| Pressione sonora media Lp a 3 mt | dB(A) | 43,1 | 42,5 | |
| Dati elettrici | ||||
| Alimentazione | V / ph / Hz | 230 / 1 / 50 | ||
| Corrente assorbita | A | 2,2 | 2,8 | |
| Potenza assorbita | W | 390 | 440 | |
| Grado di protezione | IP | X0 | X0 | |
| Dimensionali | ||||
| Larghezza | mm | 1478 | Versione a VISTA | Versione ad INCASSO |
| 642 | 595 | |||
| Profondità | mm | 955 | 603 | 595 |
| altezza | mm | 283 | 1483 | 1400 |
| Diametro attacchi | mm | 200 | 200 | |
| Scarico condensa | mm | 20 | 20 | |

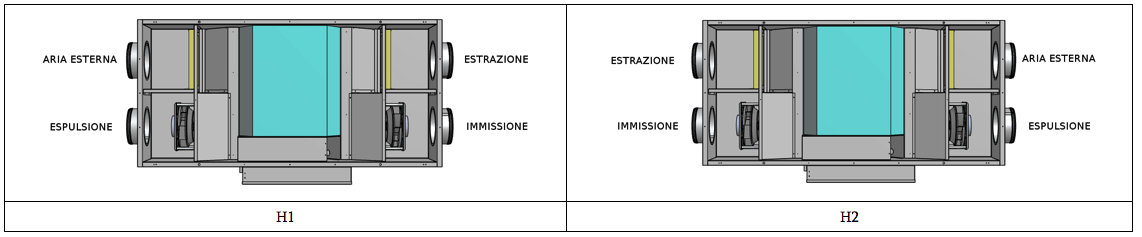

Configurazioni versione orizzontale (taglia 600H)
Le unità sono riportate viste dall'alto.
Configurazione H1 standard.

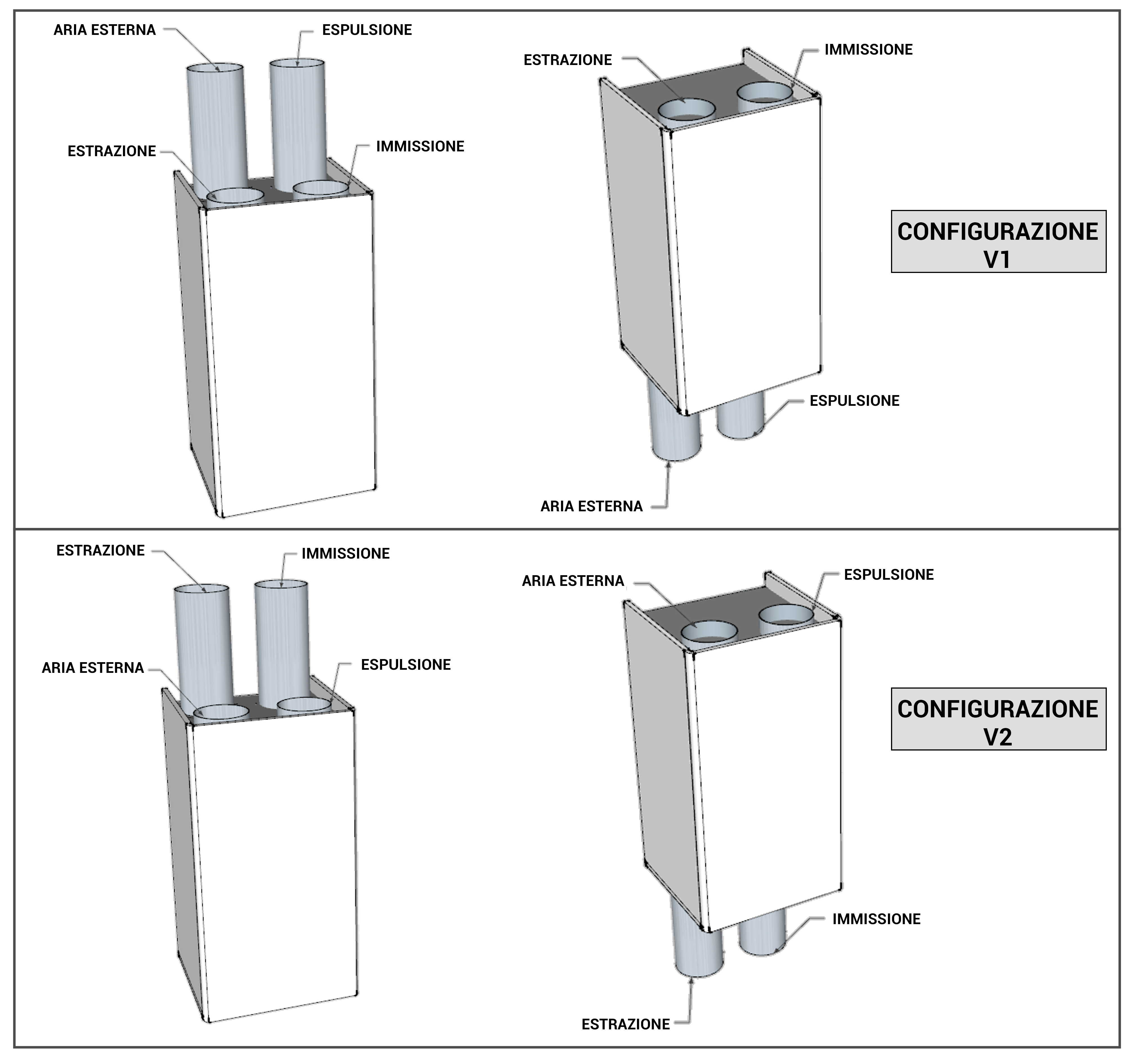

Configurazioni versioni verticali (taglia 700V)
Le unità sono riportate viste dall'alto.
Configurazione V1 standard.

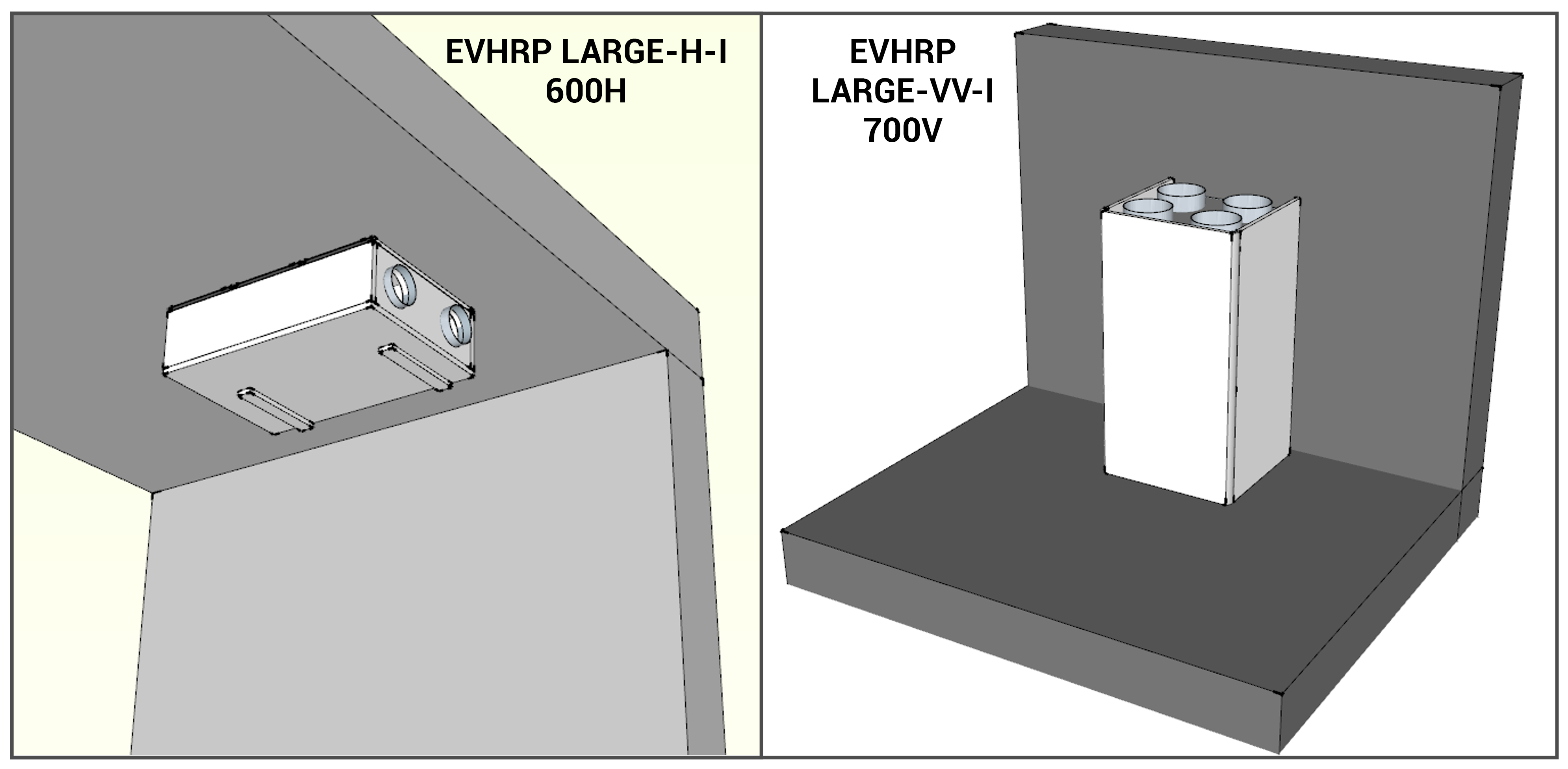

Installazione EVHRP LARGE a vista

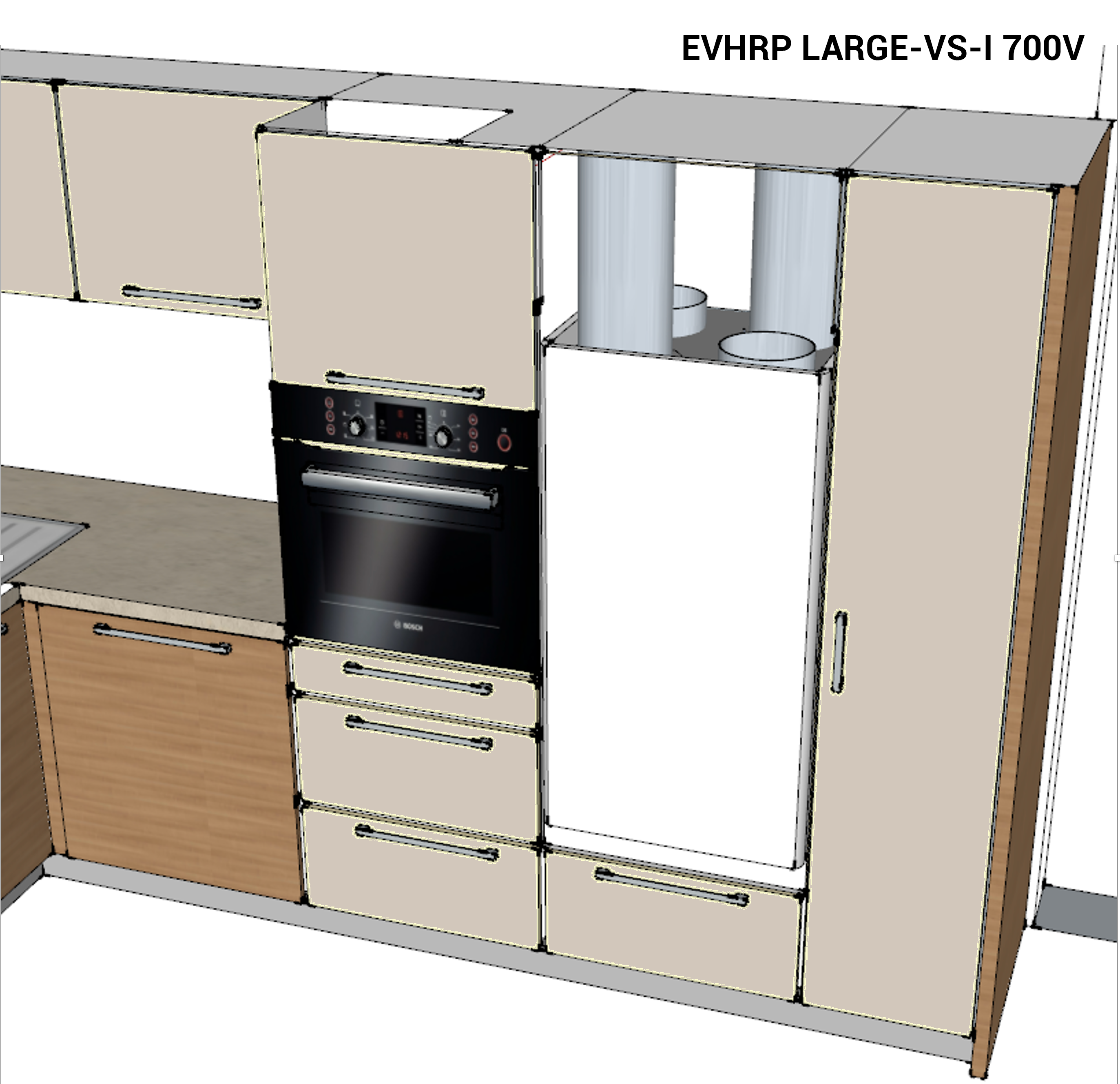

Installazione EVHRP LARGE ad incasso
Listino prezzi recuperatori
Configurazioni standard H1 e V1
| Modello | euro |
| EVHRP LARGE-H-IN2 600H | 4.698,47 |
| EVHRP LARGE-VV-IN2 700V (versione a VISTA) | 5.389,07 |
| EVHRP LARGE-VS-IN2 700V (versione ad INCASSO) | 5.121,69 |
Listino prezzi accessori
| Modello | controllo elettronico remoto EVCNV2-B bianco | controllo elettronico remoto EVCNV2-N nero | controllo elettronico remoto EVCNW2-B bianco con collegamento Wi-Fi | controllo elettronico remoto EVCNW2-N nero con collegamento Wi-Fi | kit coppia filtri |
| euro | euro | euro | euro | euro | |
| EVHRP LARGE-H-I 600H | 230,88 | 230,88 | 285,05 | 285,05 | 174,03 |
| EVHRP LARGE-VV-I 700V | 230,88 | 230,88 | 285,05 | 285,05 | 200,71 |
| EVHRP LARGE-VS-I 700V | 230,88 | 230,88 | 285,05 | 285,05 | 200,71 |
