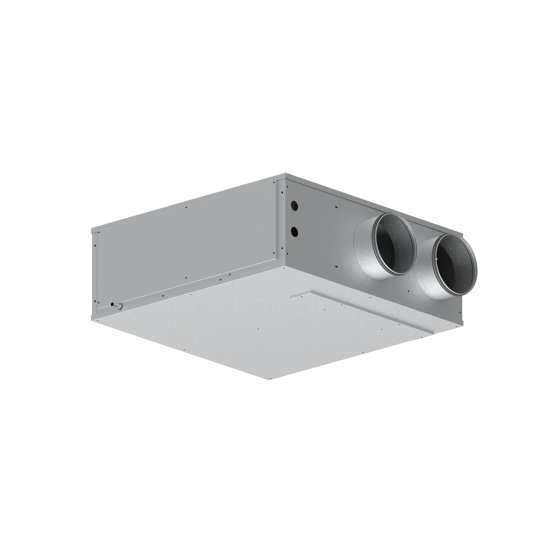

EVHRDS EC Unità compatta per sistemi di ventilazione meccanica controllata, deumidificazione e trattamento aria da 300 a 500 m³/h
-Compressore rotativo BLDC INVERTER.<br /> -Capacità di deumidificazione elevata EVHRDS EC 30 - 65lt/giorno EVHRDS EC 50 – 85lt/giorno.<br /> -Software ed algoritmo per il raggiungimento della massima capacità di deumidificazione<br /> -Portata aria di integrazione e deumidificazione modulante. Il compressore ad inverter permette di gestire il comfort ambientale con la massima efficenza.
Descrizione
L'unità è composta da un monoblocco comprensivo di ogni componente per il corretto funzionamento con ampi range di temperatura.
Caratteristiche
La coibentazione dei pannelli è realizzata con isolante in polietilene di spessore 6 mm.
Ventilatori con motore EC brushless a doppia aspirazione.
Altissima efficienza e bassi livelli di rumorosità conformi alla normativa Erp.
Filtri Coarse con bassa perdita di carico facilmente estraibili sull'aria di ricircolo.

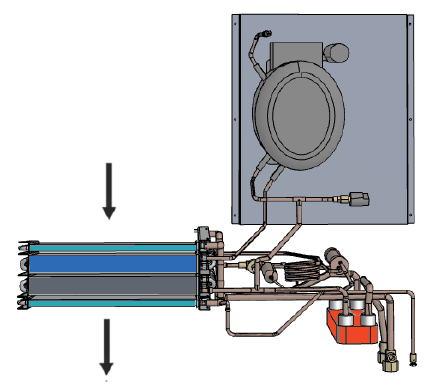

Circuito frigorifero realizzato in rame saldobrasato completo di: compressore ad alta efficienza, filtro deidratatore, batterie alettate, scambiatore ad acqua, valvole solenoidi, dispositivo di laminazione, ricevitore di liquido, pressostati di alta pressione.
Elettronica di comando
Quadro elettrico a bordo unità con microprocessore e regolazione dedicata. Gestione del ventilatore, gestione serranda motorizzata di ricircolo, gestione filtri sporchi temporizzata, gestione dell'aria di ricircolo e di rinnovo. Possibilità di comando dell'unità con queste tre soluzioni :
1: gestione attraverso comandi esterni e segnale 0...10vdc per controllo portata aria da minima a massima;

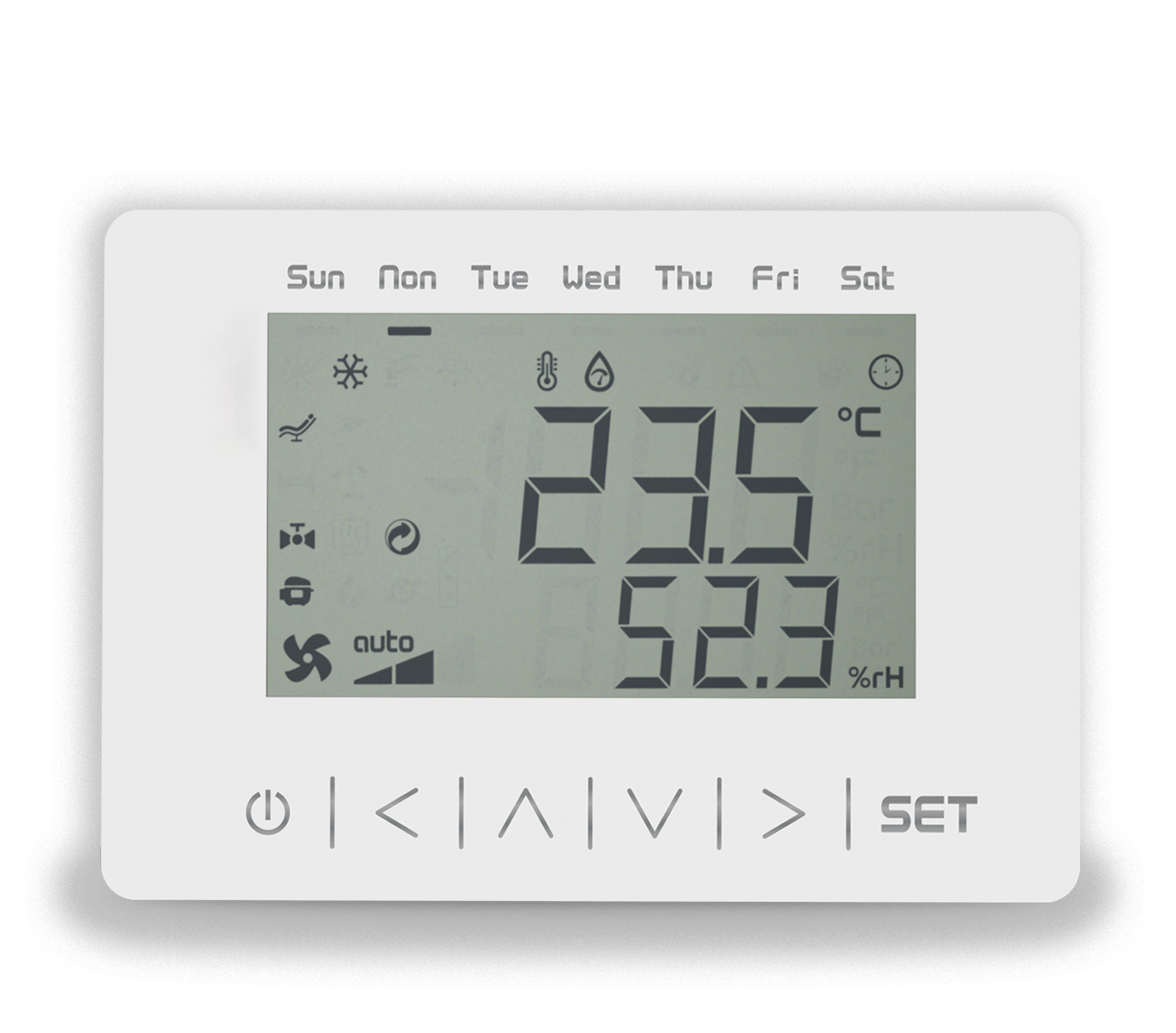

2 : gestione attraverso pannello remoto EVCNU con sensore T/H integrato;
3 : comunicazione MODBUS RTU RS 485.
Impiego
Versioni DC
Versione DC tutt'aria esterna: unità per la deumidifica dell'aria proveniente dal recuperatore di calore e l'integrazione della potenza frigorifera/termica all'impianto di climatizzazione radiante.
Durante il periodo estivo (compressore attivo) l'unità può funzionare in 2 modalità:
− deumidifica: l'unità condensa parzialmente in aria e parzialmente in acqua tramite il condensatore a piastre, ottenendo aria deumidificata;
− deumidifica + integrazione raffrescamento: l'unità condensa totalmente in acqua, ottenendo così aria deumidificata e raffrescata.
Durante il periodo inverale (compressore spento) la batteria idronica è alimentata con acqua calda proveniente dall'impianto di riscaldamento e si comporta come una termoventilante con recuperatore.
Modelli:
- EVHRDS EC 30 H K DC
- EVHRDS EC 50 H K DC
Versione DC aria esterna e ricircolo: unità per la deumidifica dell'aria proveniente parzialmente dal recuperatore di calore e parzialmente dall'ambiente interno con integrazione della potenza frigorifera/termica all'impianto di climatizzazione radiante.
Durante il periodo estivo (compressore attivo) l'unità può funzionare in 2 modalità:
− deumidifica: l'unità condensa parzialmente in aria e parzialmente in acqua tramite il condensatore a piastre, ottenendo aria deumidificata;
− deumidifica + integrazione raffrescamento: l'unità condensa totalmente in acqua, ottenendo così aria deumidificata e raffrescata.
Durante il periodo inverale (compressore spento) la batteria idronica è alimentata con acqua calda proveniente dall'impianto di riscaldamento e si comporta come una termoventilante con recuperatore.
- EVHRDS EC 30 H R K DC
- EVHRDS EC 50 H R K DC
Dati generali
Grandezza configurazione orizzontale EVHRDS EC 30 EVHRDS EC 50 Alimentazione V/Ph/Hz 230/1/50 Grado di protezione IP IP 20 Portata aria totale m3/h 300 500 Portata aria esterna nominale (versioni R con ricircolo) m3/h 130 190 Perdita di carico lato VMC Pa 31 38 Potenza nominale assorbita ventilatore
ricircolokW 0,1 0,1
Versioni DC
(1) Temperatura aria esterna 33°C; umidità relativa 50%. temperatura ambiente 25°C; umidità relativa 50%, temperatura acqua 16°C. Portata aria ed acqua nominali.
(2) Temperatura aria esterna 33°C; umidità relativa 50%. temperatura ambiente 25°C; umidità relativa 50%, temperatura acqua 16°C. Portata aria ed acqua nominali.
(3) Temperatura ambiente 20°C; umidità relativa 50%, portata aria nominale; Acqua in 35°C.
VERSIONE DC EVHRD EC 30 EVHRD EC 50 Capacità di deumidificazione utile 1 l/24h 56 89 Potenza frigorifera totale 2 kW 2,6 3,95 Potenza assorbita compressore kW 0,69 0,95 Frequenza compressore Hz 55 73 EER 3,75 4,15 Potenza frigorifera sensibile kW 1,18 1,69 Potenza termica resa 3 kW 0,53 1,15 Portata acqua m3/h 0,12 0,18 Perdita di carico Kpa 9 7 Pressione sonora Lp ad 3 Mt dB(A) 39,5 40,8 Alimentazione elettrica V/Ph/Hz 230/1/50 Corrente massima assorbita in funzionamento A 3,7 5,1 Potenza massima assorbita in funzionamento kW 0,79 1,11 Corrente massima assorbita componenti A 6,78 7 Potenza massima assorbita dai componenti kW 1,49 1,55

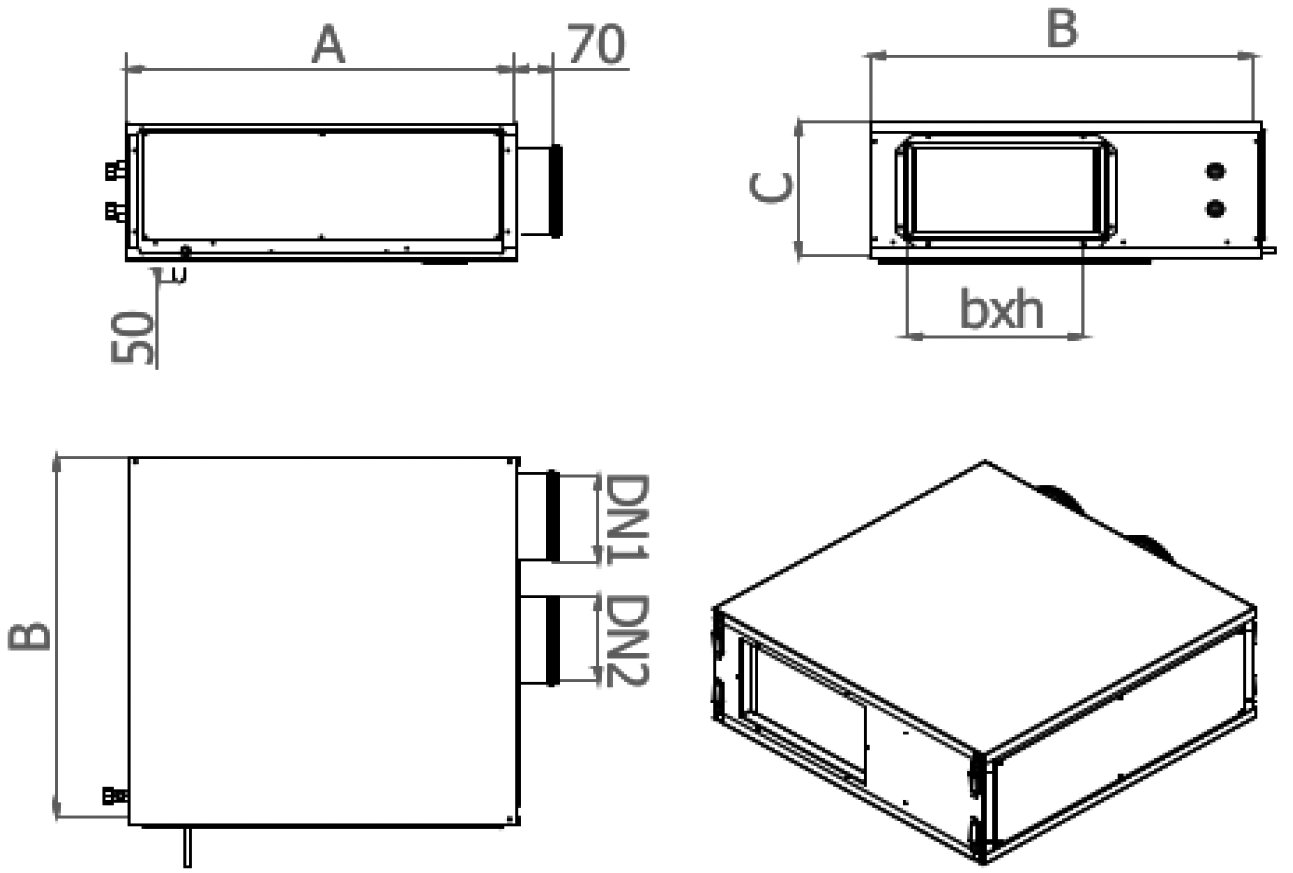

Dimensioni
| dimensioni | EVHRDS EC 30 | EVHRDS EC 50 | |
| Larghezza A | mm | 690 | 690 |
| Profondità B | mm | 690 | 800 |
| Altezza C | mm | 270 | 320 |
| Ingresso aria di ricircolo DN1 (non presente nella versione senza ricircolo) | mm | 160 | 200 |
| Ingresso aria primaria (dalla macchina di ventilazione) DN2 | mm | 160 | 200 |
| Mandata bxh | mm | 347x177 | 518x252 |
| Attacchi acqua mandata/ritorno | Ø" | 1/2” - 1/2” | 1/2” - 1/2” |
| Diametro scarico condensa | Ø mm | 12 | 12 |
| Peso versione DC | kg | 43 | 56 |
| Peso versione R DC | kg | 46 | 57 |

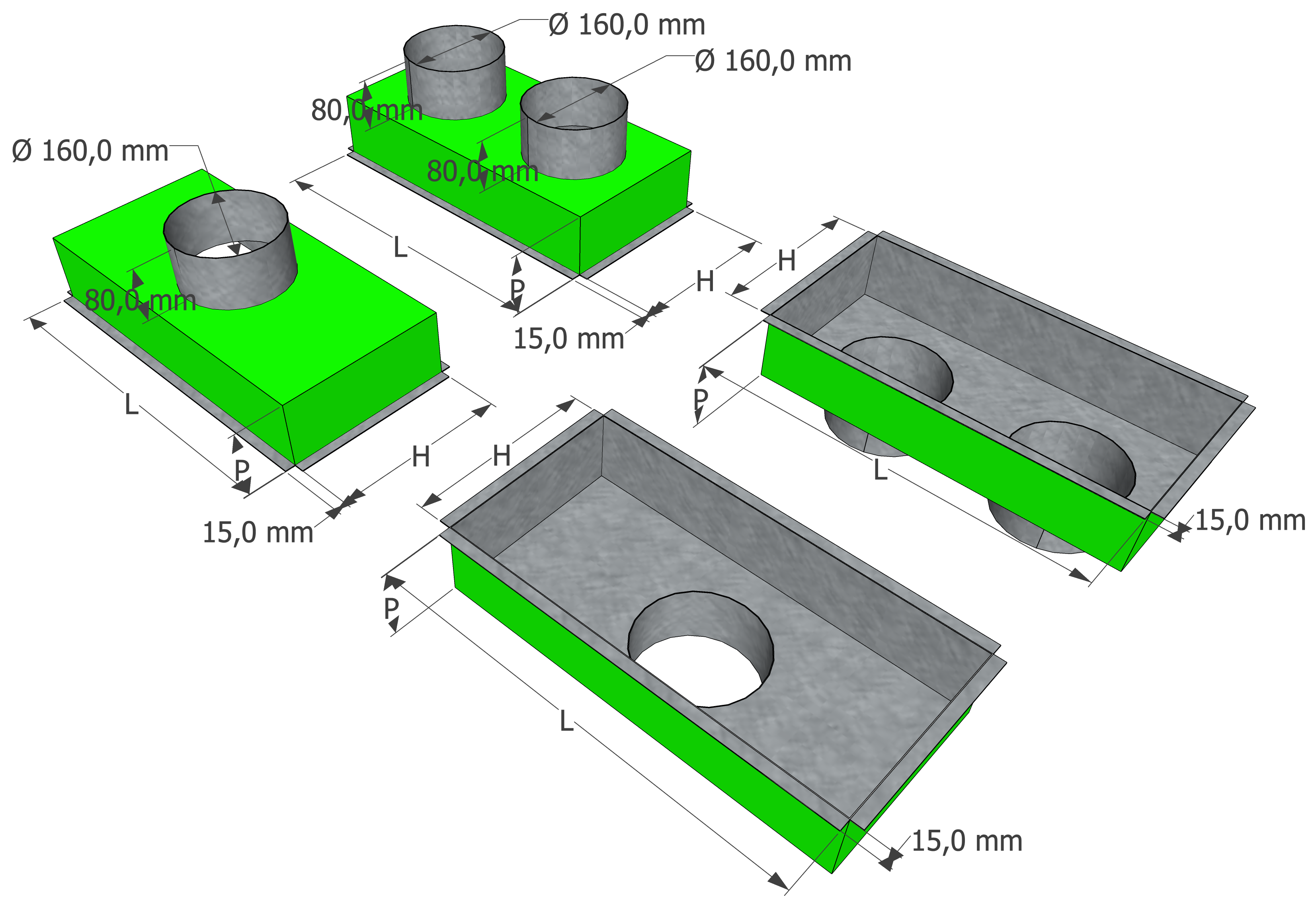

Dimensioni plenum di mandata
Tutte le dimensioni sono espresse in mm.
| Modello | L | H | P | Ø |
| EVHRDS EC 30 | 347 | 177 | 100 | 1x160 |
| EVHRDS EC 50 | 518 | 252 | 100 | 2x160 |
Listino recuperatori e accessori VERSIONE K
| Modello | versioni senza ricircolo | versioni con ricircolo | accessori | |||||
| DC | R DC | controllo elettronico remoto | umidostato ambiente | Valvola acqua on/off a 2 vie 1/2" | Valvola acqua on/off a 3 vie 1/2" | kit filtri per versioni con ricircolo | Plenum di mandata isolato | |
| EVCNU | UMR | |||||||
| euro | euro | euro | euro | euro | euro | euro | euro | |
| EVHRDS EC 30 | 3.799,99 | 4.174,16 | 296,66 | artRE29002000 | 311,90 | 363,89 | 36,94 | 66,30 |
| EVHRDS EC 50 | 4.078,35 | 4.452,52 | 296,66 | artRE29002000 | 311,90 | 363,89 | 45,14 | 101,87 |
