EVHRD EC Recuperatore con deumidificazione e trattamento aria da 300 a 500 m³/h con compressore ad inverter

Immagine
Immagine

Descrizione

L'EVHRD EC è un'unità di ventilazione meccanica controllata con recuperatore di calore e compressore ad inverter ad alta efficienza, sezione di trattamento aria con deumidificazione , integrazione raffrescamento e riscaldamento. L'unita è fornita plug-and-play per un'installazione rapida e semplificata.
L'unità è composta da un monoblocco comprensivo di ogni componente per il corretto funzionamento con ampi range di temperatura.

Caratteristiche

Struttura perimetrale autoportante in lamiera zincata.
Pannellature realizzate in doppio pannello sandwich, con finitura verniciata esternamente.
La coibentazione dei pannelli è realizzata con isolante ad alte prestazioni di spessore 23 mm.
Scambiatore in polipropilene in controcorrente ad alta efficienza superiore al 90%. Funzionamento estivo ed invernale.
Ventilatori plug-fun Brushless con motore elettronico e comando modulante. Altissima efficienza e bassi livelli di rumorosità. Conformi alla direttiva Erp.
Filtro ePM1 facilmente estraibile sulla presa aria esterna e sull'aria di mandata. Filtri Coarse con bassa perdita di carico facilmente estraibili sull'aria di ricircolo.
Quadro elettrico a bordo unità con microprocessore e regolazione dedicata.
Circuito frigorifero con compressore ad inverter ad alta efficienza.

Elettronica di comando

Versione K:
Quadro elettrico a bordo unità con microprocessore e regolazione dedicata. Gestione dei ventilatori, visualizzazione delle sonde di temperatura interno macchina, gestione filtri sporchi temporizzata, gestione dell'aria di ricircolo e di rinnovo. Possibilità di comando dell'unità con queste tre soluzioni :
1-Gestione attraverso comandi esterni e segnale 0-10vdc per controllo portata aria da minima a massima;

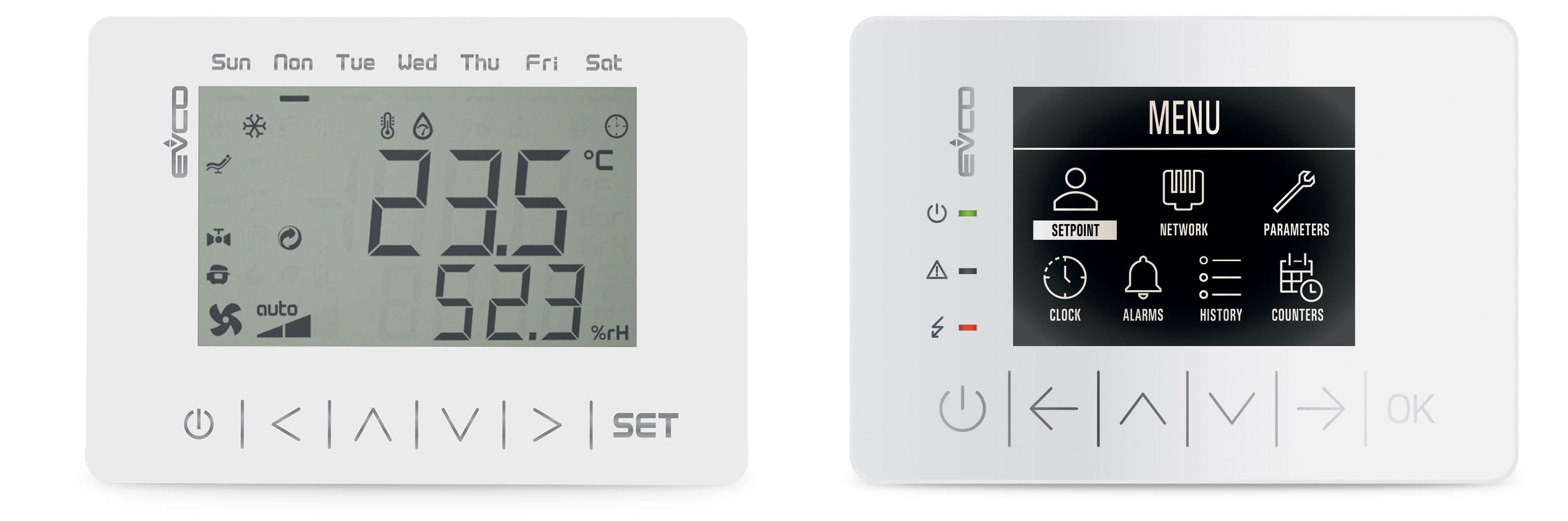

2-Gestione attraverso pannello remoto con sensore di temperatura e di umidità integrato
3-Comunicazione MODBUS RTU RS 485

Impiego

L'unità è particolarmente indicata per locali residenziali, commerciali o edifici residenziali collettivi dove oltre al ricambio dell'aria è necessario deumidificare per la presenza di impianti radianti.

Versione

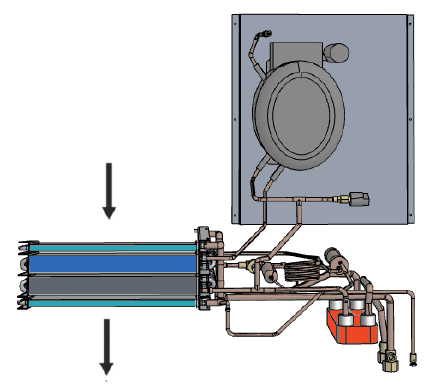

Versione DC: versione per deumidifica ed integrazione in raffrescamento/riscaldamento.
Unità per il rinnovo dell'aria ambiente con quella esterna attraverso un recuperatore ad alta efficienza, la portata d'aria viene aumentata ricircolando parzialmente l'aria ambiente consentendo così di deumidificare l'aria e di fornire un’integrazione della potenza frigorifera/termica all'impianto di climatizzazione radiante.
Durante il periodo estivo (compressore attivo) l'unità può funzionare in 2 modalità:
Rinnovo + Deumidifica: L'unità condensa parzialmente in aria e parzialmente in acqua tramite il condensatore a piastre, ottenendo aria deumidificata;
Rinnovo + Deumidifica + Integrazione raffrescamento: L'unità condensa totalmente in acqua, ottenendo così aria deumidificata e raffrescata. Durante il periodo invernale (compressore spento) la batteria idronica è alimentata con acqua calda dall'impianto di riscaldamento e si comporta come un termo ventilante con recuperatore.

Funzionamento solo ventilazione

L'unità EVHRD EC provvederà a soddisfare la ventilazione meccanica con recupero calore ad alta efficienza. Sarà possibile selezionare le velocità dei ventilatori in modo da ottenere la portata desiderata per soddisfare le richieste di rinnovo dell'aria.
Le portate selezionabili sono:
Sulla taglia EVHRD EC 30-15 da 0 a 150 m³/h
Sulla taglia EVHRD EC 50-25 da 0 a 250 m³/h

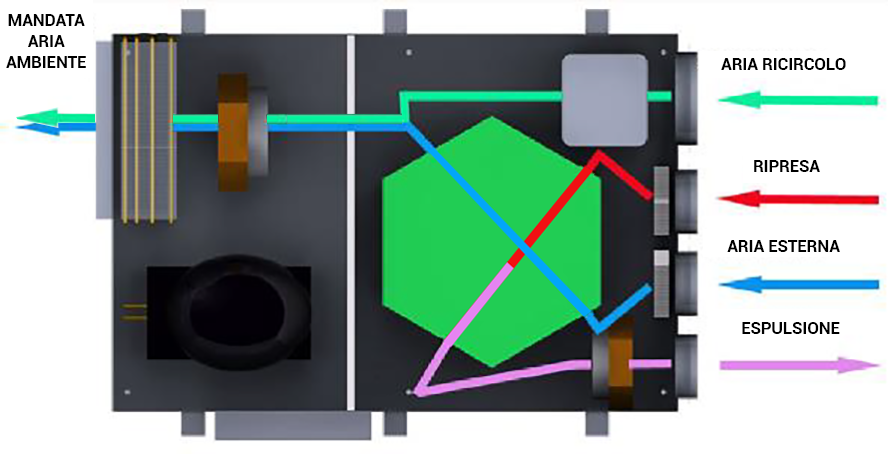

Funzionamento ventilazione, deumidificazione ed integrazione

L'unità EVHRD EC continuerà a soddisfare la ventilazione meccanica con recupero calore ad alta efficienza ma aumenterà la portata aria, ricircolando da un condotto dedicato aria ambiente per aumentare il volume aria sulla parte di integrazione.
La parte di integrazione è costituita da una versione
con deumidificazione ed integrazione e batterie integrative idroniche.

Trova la sua più comune applicazione, negli impianti radianti dove avviene la necessità della deumidificazione e l'integrazione del raffrescamento nel periodo estivo. Durante il funzionamento l'unità attraverso sonde di umidità e temperatura attiva il circuito frigorifero composto dal compressore, la batteria di evaporazione ad aria ed il condensatore ad aria e ad acqua alimentato dall'impianto radiante realizzando così la deumidifica dell'aria e l'integrazione del raffrescamento.
Nel periodo invernale, è possibile comunque utilizzare l'unità per integrare il riscaldamento radiante attraverso l'alimentazione della batteria idronica ad acqua calda ottenendo un rapido apporto termico all'ambiente.

Prestazioni unità - Dati generali

(1) Temperatura aria esterna 7°; umidità relativa 72%. temperatura ambiente 20°C; umidità relativa 28%, portata aria nominale

Versione ORIZZONTALEVersione VERTICALE
Grandezza EVHRD EC 30/1550/2530/1550/25
Efficienza nominale invernale recuperatore (1)%85,78683,986
Portata aria esterna nominalem³/h154265161258
Portata aria totalem³/h297520302538
classificazione dei vari modelli secondo il regolamento europeo 1253/2014 e 1254/2014BABA

Caretteristiche tecniche

(1) Temperatura aria esterna 33°; umidità relativa 50%. temperatura ambiente 25°C; umidità relativa 50%, temperatura acqua 16°. portata aria ed acqua nominali
(2) Temperatura aria esterna 33°; umidità relativa 50%. temperatura ambiente 25°C; umidità relativa 50%, temperatura acqua 16°. portata aria ed acqua nominali
(3) Temperatura ambiente 20°C; umidità relativa 50%, portata aria nominale; Acqua in 35°C

EVHRD EC ORIZZONTALEVERTICALE
30/1550/2530/1550/25
Capacità di deumidificazione utile
(al netto del contenuto entalpico dell'aria esterna) (1)		l/24h75997599
Potenza frigorifera totale 2kW3,34,353,34,35
Potenza assorbita compressorekW0,881,060,881,06
Frequenza compressoreHz68806880
EER 3,714,13,714,1
Potenzafrigorifera sensibile
(disponibile sono in fase di integrazione)		kW1,41,911,41,91
Potenza termica resa 3kW0,71,250,71,25
Portata acquam3/h0,150,20,150,2
Perdita di caricoKpa129129
Pressione sonora Lp ad 3 Mt dB(A)41,642,941,041,4
V/Ph/Hz230/1/50230/1/50
Corrente massima assorbita in funzionamentoA4,75,94,75,9
Potenza massima assorbita in funzionamentokW1,021,271,021,27
Corrente massima assorbita componentiA7,58,17,58,1
Potenza massima assorbita componentikW1,611,731,611,73

Dimensioni versione orizzontale:

dimensioni EVHRD ECVersione ORIZZONTALE
30/1550/25
Larghezza Amm12201220
Profondità Bmm820960
Altezza Cmm255330
Ingresso aria di ricircolo DN1mm160200
Ingresso aria Viziata DN2mm125160
Ingresso aria di rinnovo DN3mm125160
Espulsione aria viziata DN4mm125160
Mandata GxHmm347x177518x252
Attacchi acqua mandata/ritornoØ1/2"-1/2"1/2"-1/2"
Diametro scarico condensaØ2020

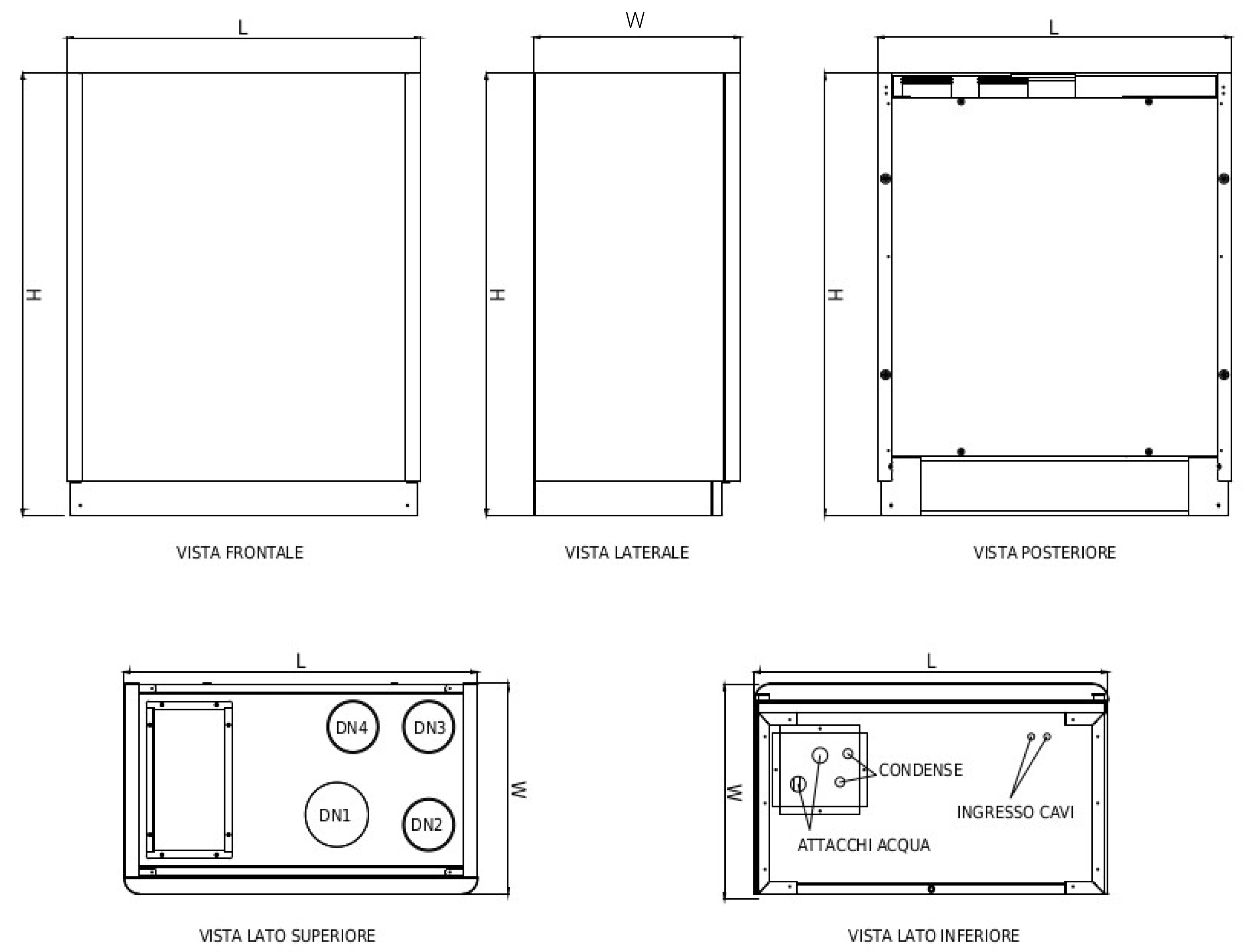

Dimensione versione verticale:

dimensioni EVHRD ECVersione VERTICALE
EVHRD 30/15EVHRD 50/25
Larghezza Lmm885985
Profondità Wmm515740
Altezza Hmm10851185
Ingresso aria di ricircolo DN1mm160200
Ingresso aria Viziata DN2mm125160
Ingresso aria di rinnovo DN3mm125160
Espulsione aria viziata DN4mm125160
Mandatamm347x177518x252
Attacchi acqua Mandata/ritornoØ1/2"-1/2"1/2"-1/2"
Diametro scarico condensaØ2020

Listino recuperatori e accessori VERSIONE K

Modelloeuroaccessori
controllo elettronico remotocontrollo elettronico remotoValvola acqua on/off a 2 vie 1/2"Valvola acqua on/off a 3 vie 1/2"kit filtriEDRM Serranda di modulazione presa aria esterna
EVCNUEVCNU-2
euroeuroeuroeuroeuro
ORIZZONTALEEVHRD EC 30/157.127,33 296,66 503,03 311,90 363,89 92,73 734,76
EVHRD EC 50/257.747,33 296,66 503,03 311,90 363,89 101,62 778,29
VERTICALEEVHRD EC 30/157.756,56 296,66 503,03 311,90 363,89 92,73 734,76
EVHRD EC 50/258.376,56 296,66 503,03 311,90 363,89 101,62 778,29

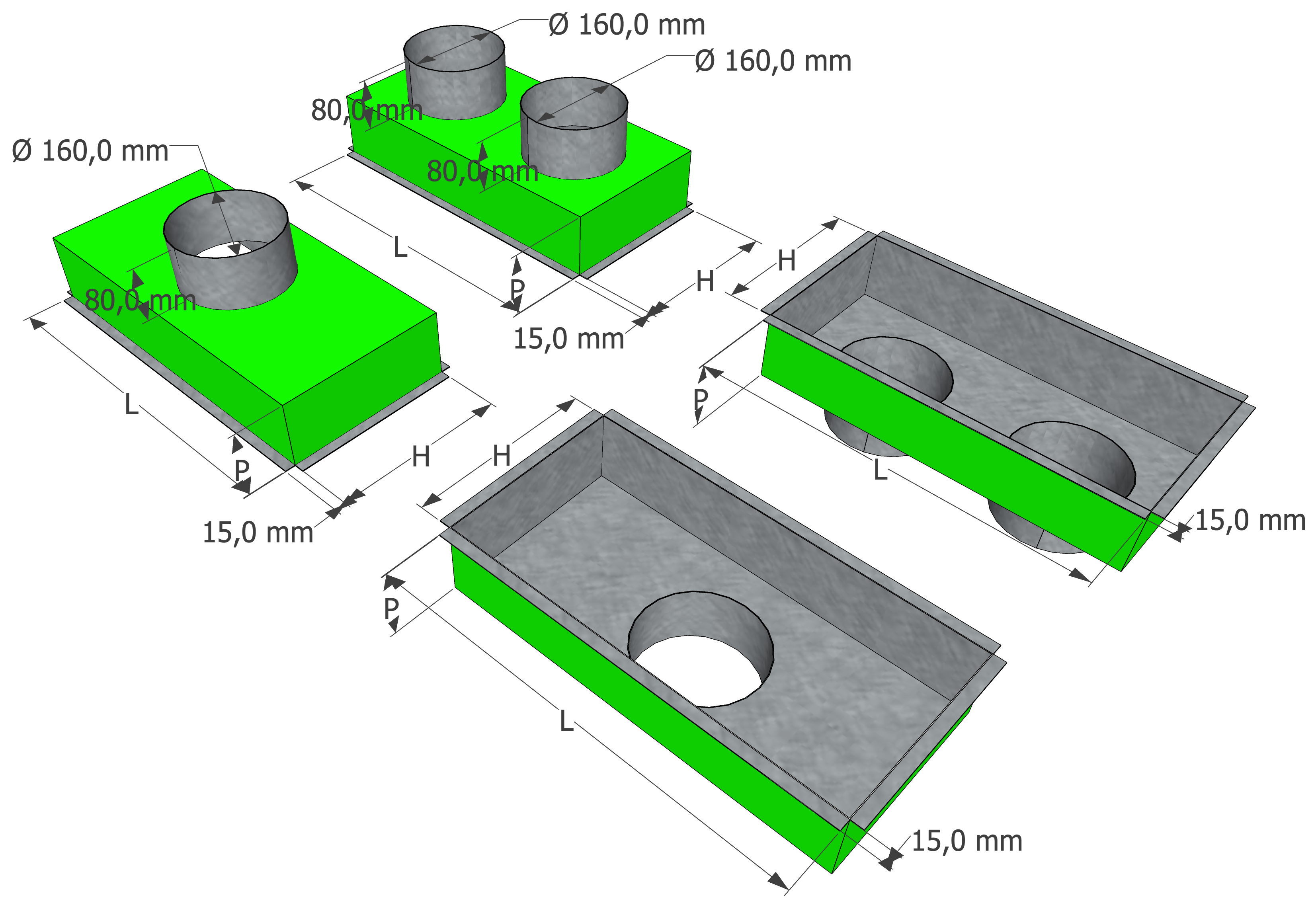

Listino plenum di mandata isolato

Tutte le dimensioni sono espresse in mm.

ConfigurazioneModelloLHPØeuro
ORIZZONTALEEVHRD EC 30/153471771001x16066,30
EVHRD EC 50/255182521002x160101,87
VERTICALEEVHRD EC 30/153471771001x16066,30
EVHRD EC 50/255182521002x160101,87
