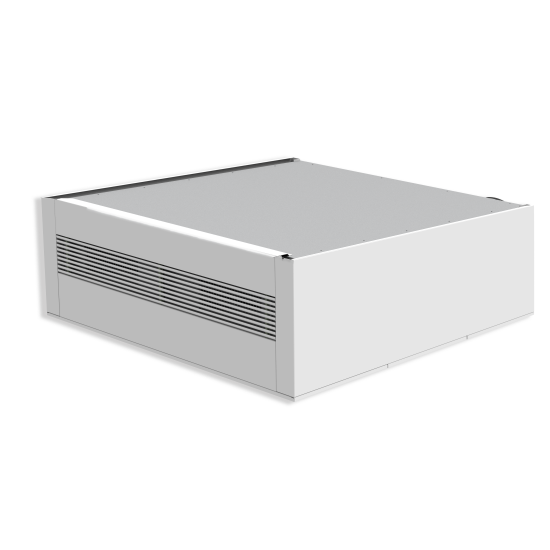

EVHRC EC Unità di recupero calore ad alta efficienza decentralizzata per portate fino 1150 m³/h
Descrizione
Unità di ventilazione con recupero calore ad alta portata per applicazioni decentralizzate specifica per la ventilazione in ambienti con necessità di ventilazione e trattamento dell'aria, come scuole, ambienti commerciali, uffici , piccolo terziario. Possibilità di inserire come accessorio una batteria elettrica o ad acqua. Portata costante selezionabile in 3 livelli.
Caratteristiche
-Telaio autoportante in lamiera con interni isolati in polietilene.
-Scambiatore in polipropilene a flussi incrociati controcorrente ad alto rendimento. Basse temperature di congelamento. Altissima efficienza di scambio.
-Ventilatori centrifughi Brushless a pale avanti con motore elettronico e comando modulante; altissima efficienza e bassi livelli di rumorosità.
-Filtri ePM1 70% con bassa perdita di carico sia per mandata che per ripresa, facilmente estraibili sia in configurazione orizzontale che verticale.
-Free cooling realizzato all'interno dell'unità con ampio passaggio aria e serranda con attuatore motorizzato.
-Batteria elettrica o idronica.
-Scambiatore in polipropilene a flussi incrociati controcorrente ad alto rendimento. Basse temperature di congelamento. Altissima efficienza di scambio.
-Ventilatori centrifughi Brushless a pale avanti con motore elettronico e comando modulante; altissima efficienza e bassi livelli di rumorosità.
-Filtri ePM1 70% con bassa perdita di carico sia per mandata che per ripresa, facilmente estraibili sia in configurazione orizzontale che verticale.
-Free cooling realizzato all'interno dell'unità con ampio passaggio aria e serranda con attuatore motorizzato.
-Batteria elettrica o idronica.
Elettronica di comando versione IN2
Scheda elettronica per gestione velocità a 3 gradini, funzione antigelo e bypass automatico. Pannello remoto touch a parete su scatola 503. Sensori di temperatura a bordo macchina.
Regolatori umidità / qualità aria integrati nel display remoto.
EVCNV2-N: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂ colore nero.
EVCNV2-B: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂ colore bianco.
EVCNW2-N: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂, con Wi-Fi integrato colore nero.
EVCNW2-B: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂ con Wi-Fi integrato colore bianco.
Regolatori umidità / qualità aria integrati nel display remoto.
EVCNV2-N: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂ colore nero.
EVCNV2-B: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂ colore bianco.
EVCNW2-N: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂, con Wi-Fi integrato colore nero.
EVCNW2-B: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂ con Wi-Fi integrato colore bianco.
Impiego
Scuole, ambienti commerciali, uffici e piccolo terziario per il ricambio dell'aria con riduzione fino al 90% dello spreco di energia.
Caratteristiche tecniche
| Grandezza EVHRC EC | 60 | 120 | |
| Tipo di Ventilatori | Centrifughi a pale avanti - motore elettronico direttamente accoppiato Brushless - segnale 0/10 V | ||
| Numero Ventilatori | Nr. | 2 di mandata + 1 di espulsione | 3 di mandata + 2 di espulsione |
| Portata aria V3/V2/V1 | m³/h | 620 / 355 / 165 | 1150 / 750 / 255 |
| Pressione utile | Pa | 15 | 15 |
| Scambiatore di calore (Dati riferiti alla norma UNI EN 13141-7 Temp.interna 20° - Umidità interna 28% - Temp.esterna 7° - Umidità esterna 72%) | |||
| Tipo di scambiatore | Piastre controcorrente - materiale polipropilene | ||
| Numero Scambiatori | Nr. | 2 | 3 |
| Efficienza di recupero EN13141-7 | % | 86,1 | 84,9 |
| Efficienza di recupero EN305 | % | 91,8 | 90,4 |
| Filtri | |||
| Tipo di Filtri | Filtri plissettati | ||
| Classe di filtrazione | ePM1 70% | ||
| Dati acustici (Dati riferiti alla norma UNI EN 3741 e UNI EN 3744) | |||
| Potenza sonora Lw trasmessa dalla struttura | dB(A) | 59 | 62 |
| Pressione sonora a 3 mt V1 | dB(A) | 41 | 43 |
| Pressione sonora a 3 mt V2 | dB(A) | 36 | 37 |
| Pressione sonora a 3 mt V3 | dB(A) | 33 | 34 |
| Dati elettrici | |||
| Alimentazione | V / ph / Hz | 230 / 1 / 50 | |
| Corrente assorbita | A | 3,5 | 4,8 |
| Potenza assorbita | W | 340 | 620 |
| Potenza assorbita alla massima velocità con Filtri puliti | W | 165 | 355 |
| Potenza max assorbita con resistenza elettrica | kW | 1,34 | 2,12 |
| Corrente massima assorbita con resistenza elettrica | A | 7,8 | 11,3 |
| Grado di protezione | IP | X0 | X0 |

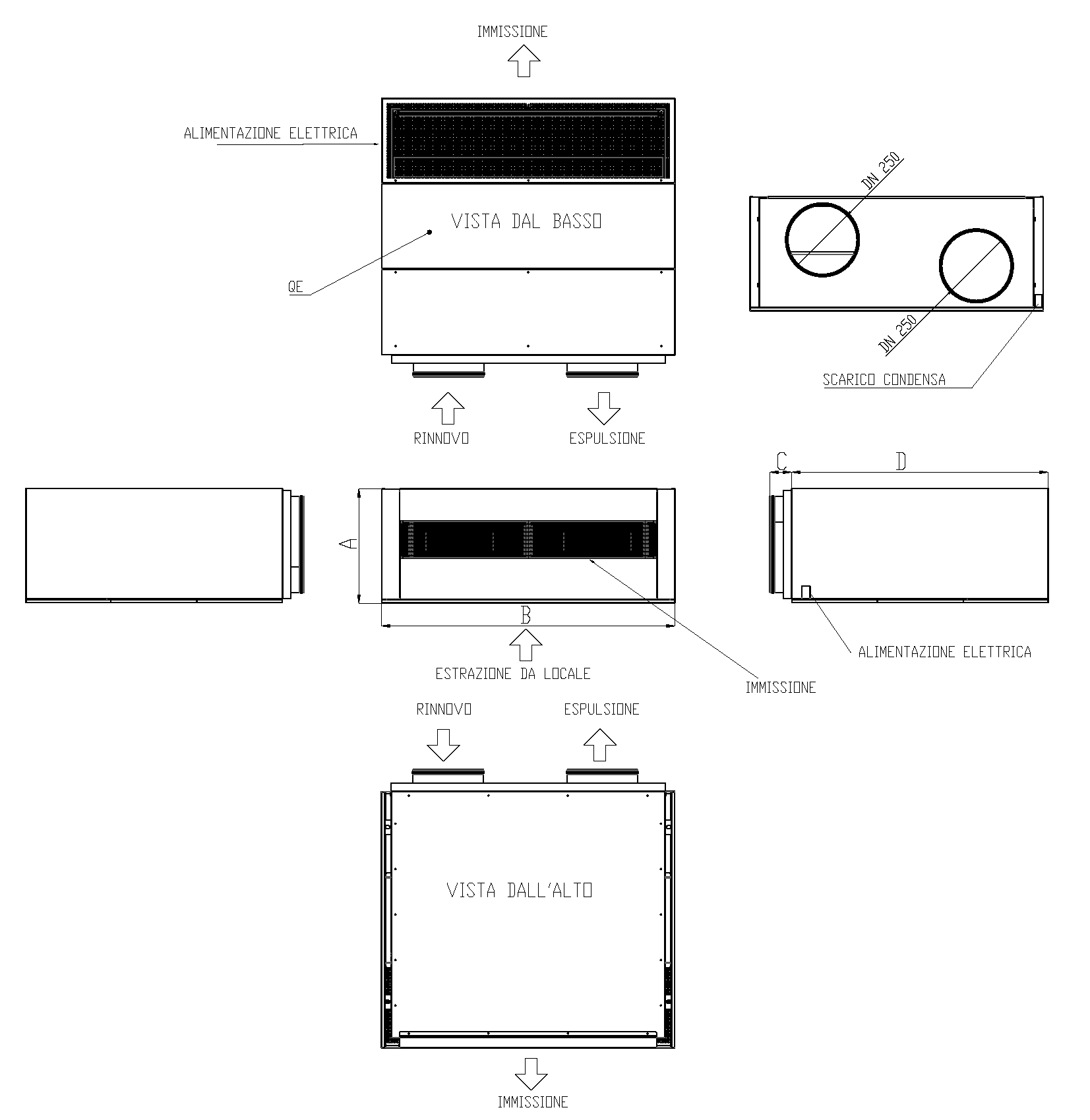

Dimensioni configurazione ORIZZONTALE
| Dimensionali configurazione ORIZZONTALE | 60 H | 120 H | |
| Altezza A | mm | 405 | 405 |
| Larghezza B | mm | 1040 | 1440 |
| Collari per la connessione alle tubazioni C | mm | 76 | 76 |
| Profondità D | mm | 905 | 905 |
| Diametro attacchi | mm | 200 | 250 |
| Scarico condensa | mm | 20 | 20 |
| peso | Kg | 71 | 88 |
Dimensioni configurazione VERTICALE
| Dimensionali configurazione VERTICALE | 60 V | 120 V | |
| Altezza A | mm | 905 | 905 |
| Larghezza B | mm | 1040 | 1440 |
| Collari per la connessione alle tubazioni C | mm | 76 | 76 |
| Profondità D | mm | 405 | 405 |
| Diametro attacchi | mm | 200 | 250 |
| Scarico condensa | mm | 20 | 20 |
| peso | Kg | 71 | 88 |

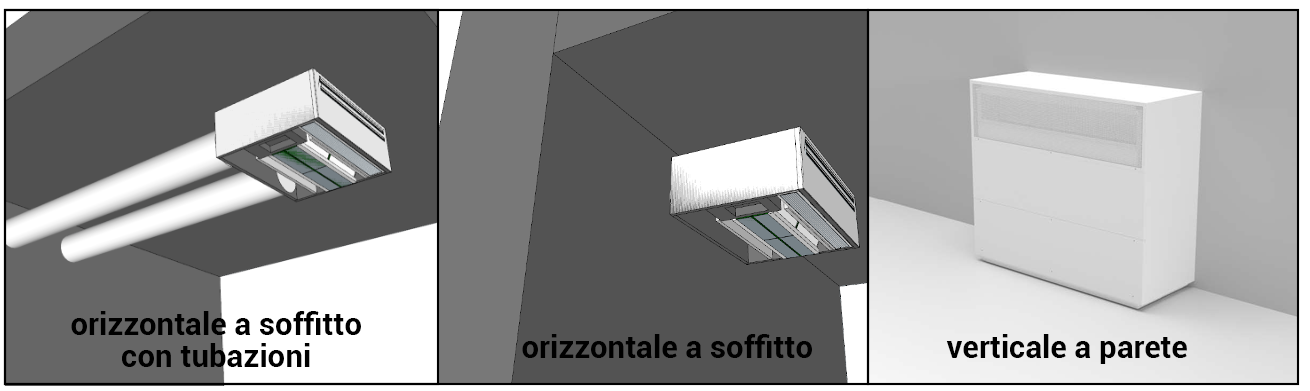

Installazione
Configurazione ORIZZONTALE: l’unità può essere installata a ridosso della parete con i tubi direttamente verso l’esterno oppure distante dalla parete effettuando un minimo di canalizzazioni per arrivare con le tubazioni verso l’esterno.
Configurazione VERTICALE: l’unità può essere installata a ridosso della parete effettuando un minimo di canalizzazioni per arrivare con le tubazioni verso l’esterno.
Accessori

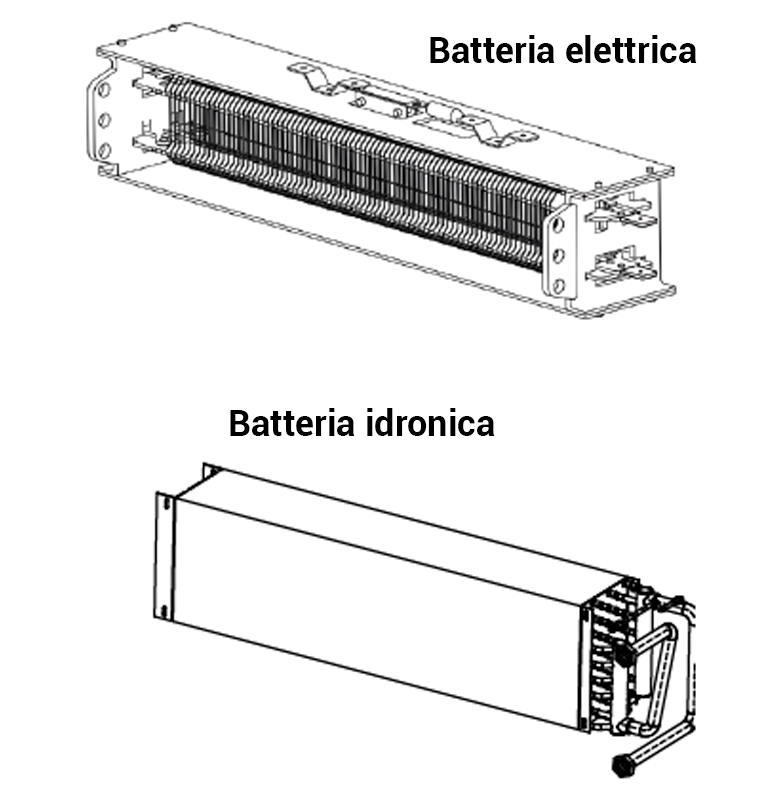

| Batterie elettriche | ||
| Modello | EVRES 1 | EVRES 2 |
| Modello compatibile unità | EVHRC EC 60 H / V | EVHRC EC 120 H / V |
| Potenza elettrica nominale kW | 1 (0,5x2) | 1,5 (0,5x3) |
| Alimentazione V / ph / Hz | 230V / 1F / 50Hz | |
| Batterie idroniche | |||
| Modello | EVBACN 1 | EVBACN 2 | |
| Modello compatibile unità | EVHRC EC 60 H / V | EVHRC EC 120 H / V | |
| Potenza termica nominale (1) | kW | 3,38 | 4,17 |
| Portata acqua nominale (1) | m3/h | 0,3 | 0,37 |
| Perdita di carico lato acqua (1) | KPa | 1 | 5 |
| Temperatura acqua di mandata | °C | 50 | 50 |
| Perdita di carico lato aria | Pa | 14 | 27 |
| Attacchi acqua | Ø | 3/4” | 3/4” |
(1) Rese e dati tecnici con portate nominali e temperature :
- Acqua IN / OUT 50°C / 40°C - Aria IN 20°C
Listino prezzi VERSIONE IN2:
Nelle versioni VERTICALI il controllo EVCNW2 è integrato nel case della macchina.
| Modello | EVHRC EC | controllo elettronico remoto EVCNV2-N colore nero | controllo elettronico remoto EVCNV2 -B colore bianco | controllo elettronico remoto EVCNW2-N con collegamento Wi-Fi colore nero | controllo elettronico remoto EVCNW2-B con collegamento Wi-Fi colore bianco | kit coppia filtri |
| euro | euro | euro | euro | euro | euro | |
| 60 H | 5.326,82 | 230,88 | 230,88 | 285,05 | 285,05 | 177,84 |
| 120 H | 7.427,21 | 259,92 | ||||
| 60 V | 5.999,18 | n.d. | n.d. | n.d. | n.d. | 177,84 |
| 120 V | 8.246,79 | 259,92 |
n.d.: non disponibile
Listino prezzi accessori
Le lampade germicida, le resistenze elettriche e le batterie idroniche devono essere ordinate in fase di acquisto della macchina, in quanto installate a bordo macchina.
| Descrizione | Euro |

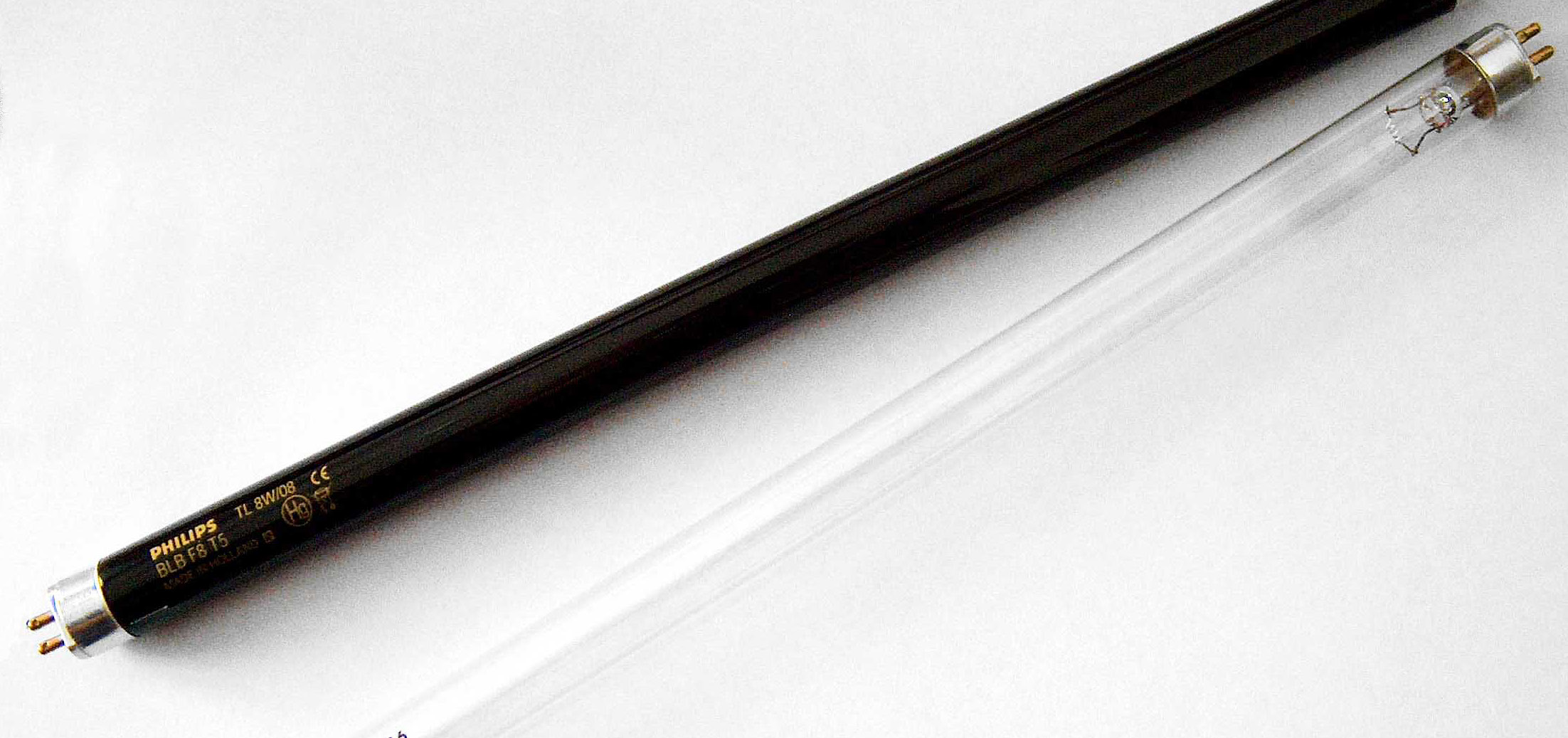

| Lampada germicida con raggi UV-C con alimentatore e fissaggi. La durata della lampada è stimata in 10.000 ore di funzionamento | 377,57 |
| EVRES 1 Resistenza elettrica 2x0,5KW (per EVHRC EC 60) | 376,34 |
| EVRES 2 Resistenza elettrica 3x0,5KW (per EVHRC EC 120) | 524,82 |
| EVBACN 1 Batteria idronica (per EVHRC EC 60) | 739,87 |
| EVBACN 2 Batteria idronica (per EVHRC EC 120) | 1.223,73 |
| Kit griglie esterne Ø 200 mm (per EVHRC EC 60) | 172,37 |
| Kit griglie esterne Ø 250 mm (per EVHRC EC 120) | 187,42 |
| Silenziatore | 316,01 |
Listino prezzi ricambi
| Descrizione | Euro |
| Lampada UV-C di ricambio | 251,71 |
