CLIMAZONE - Kit di distribuzione per 2 - 3 - 4 - 5 - 6 zone - VMC - VENTILAZIONE MECCANICA CONTROLLATA CLIMABOX - PLENUM UNIVERSALE PER MACCHINE CANALIZZATE per il trattamento dell'aria

Descrizione

Kit comprensivo di tutti i componenti aeraulici necessari alla distribuzione dell’aria della maggior parte delle unità di climatizzazione canalizzabili.
Sono disponibili 6 diversi kit che si differenziano per la tipologia e taglia dell’innovativo plenum universale con flangia estensibile CLIMABOX nonché per la quantità delle bocchette di mandata, per la lunghezza del tubo flessibile e per la dimensione della griglia di ripresa con filtro.

Contenuto CLIMAZONE

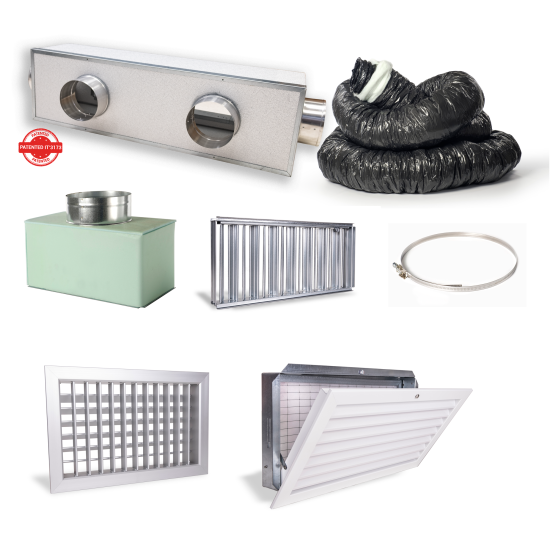

-CLIMAZONE è composto dal plenum CLIMABOX, bocchette EBA VO bianche RAL 9016, serrande di taratura SC, plenum isolati EPI, tubo flessibile ET F10 THERM, fascette metalliche stringitubo EFM60/170 e griglia portafiltro con apertura a libro EGA 3.

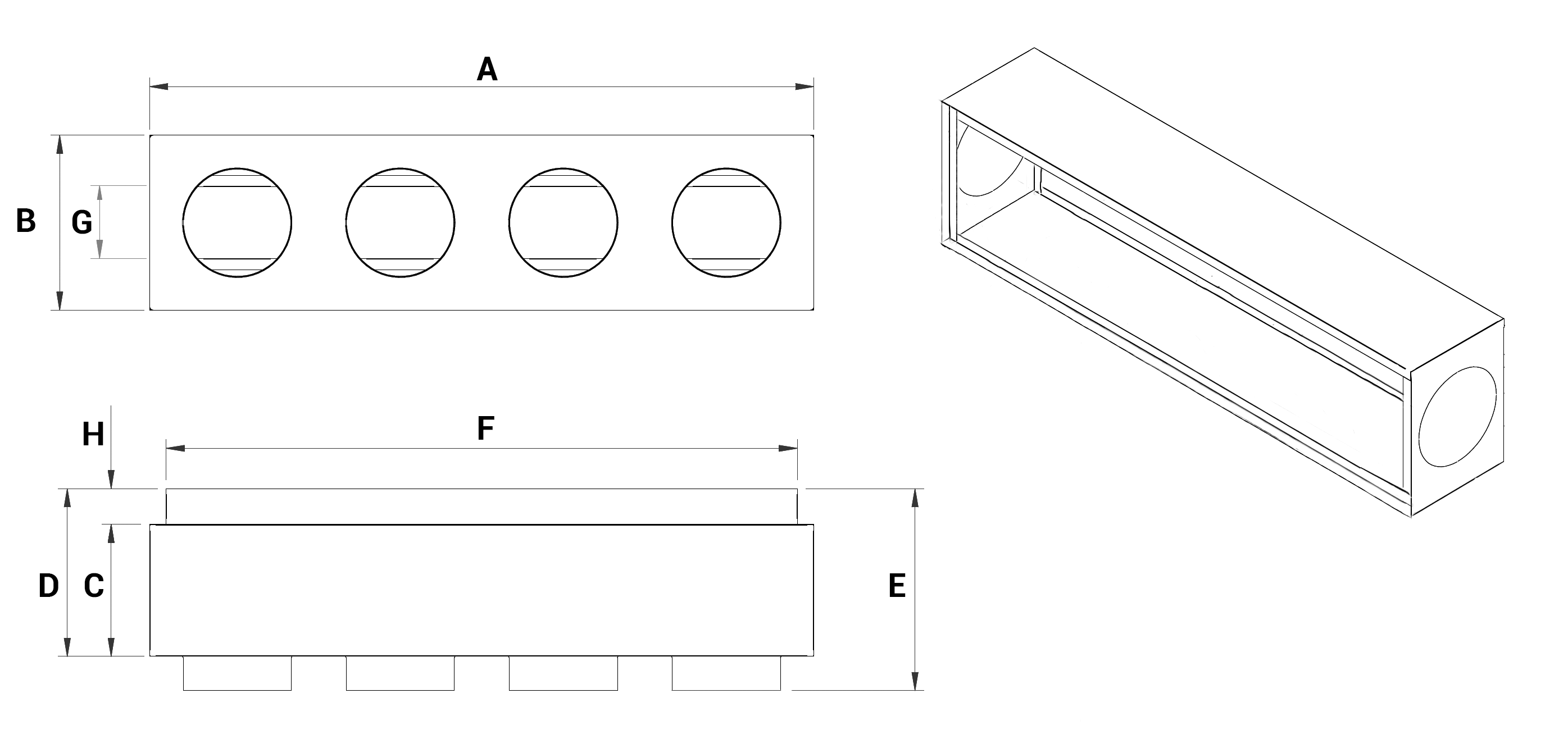

Dimensioni CLIMABOX e associazione con CLIMAZONE

CLIMAZONE	Modello CLIMABOX	A	B	C	D	E	flangia	Estensione della flangia
								F lunghezza		G altezza		H
								Estensione		Estensione
								min	max	min	max
CLIMAZONE 2 - 3	CLIMABOX P1A	750	275	240	275	350	flangia A	400	675	130	200	37

CLIMAZONE 2 - 3	CLIMABOX P1B	750	275	240	275	350	flangia B	400	675	100	160	37

CLIMAZONE 2 - 3	CLIMABOX P1C	750	275	240	275	350	flangia C	330	620	130	200	37

CLIMAZONE 2 - 3 - 4	CLIMABOX P2A	910	275	240	275	350	flangia A	400	760	130	200	37

CLIMAZONE 2 - 3 - 4	CLIMABOX P3A	940	275	240	275	350	flangia A	570	865	130	200	37

CLIMAZONE 2 - 3 - 4	CLIMABOX P4A	940	300	240	275	350	flangia A	570	865	145	225	37

CLIMAZONE 2 - 3 - 4 - 5	CLIMABOX P5A	1175	275	240	275	350	flangia A	570	1100	130	200	37

CLIMAZONE 2 - 3 - 4	CLIMABOX P5B	1175	275	240	275	350	flangia B	570	1100	100	160	37

CLIMAZONE 2 - 3 - 4 - 5 - 6	CLIMABOX P6A	1440	300	240	275	350	flangia A	740	1365	145	225	37

CLIMAZONE 2 - 3	CLIMABOX P6B	1440	300	240	275	350	flangia B	740	1365	100	160	37

CLIMAZONE completo di accessori per la distribuzione per 2 ZONE

CLIMAZONE	Modello CLIMABOX	Numero collari regolabili Ø 150 mm	EBA VO bianca ral 9016 + serranda di taratura SC + plenum isolato EPI (H 200mm con stacco superiore Ø 150 mm)	Tubo flessibile isolato ET F10 THERM diametro 152 mm	Fascette stringitubo EFM 60/170	Griglia EGA 3 ral 9016 con filtro, chiusura con calamite	Euro

		maschio o femmina

CLIMAZONE 2	CLIMABOX P1A	2	2 pezzi dimensione 300 x 150 mm	10 ml	4 pezzi	1 pezzo dimensione	711,67
						600 x 300 mm
CLIMAZONE 2	CLIMABOX P1B	2	2 pezzi dimensione 300 x 150 mm	10 ml	4 pezzi	1 pezzo dimensione	711,67
						600 x 300 mm
CLIMAZONE 2	CLIMABOX P1C	2	2 pezzi dimensione 300 x 150 mm	10 ml	4 pezzi	1 pezzo dimensione	711,67
						600 x 300 mm
CLIMAZONE 2	CLIMABOX P2A	2	2 pezzi dimensione 300 x 150 mm	10 ml	4 pezzi	1 pezzo dimensione	779,46
						800 x 300 mm
CLIMAZONE 2	CLIMABOX P3A	2	2 pezzi dimensione 300 x 150 mm	10 ml	4 pezzi	1 pezzo dimensione	788,21
						800 x 300 mm
CLIMAZONE 2	CLIMABOX P4A	2	2 pezzi dimensione 300 x 150 mm	10 ml	4 pezzi	1 pezzo dimensione	792,73
						800 x 300 mm
CLIMAZONE 2	CLIMABOX P5A	2	2 pezzi dimensione 300 x 150 mm	10 ml	4 pezzi	1 pezzo dimensione	829,93
						800 x 300 mm
CLIMAZONE 2	CLIMABOX P5B	2	2 pezzi dimensione 300 x 150 mm	10 ml	4 pezzi	1 pezzo dimensione	829,93
						800 x 300 mm
CLIMAZONE 2	CLIMABOX P6A	2	2 pezzi dimensione 300 x 150 mm	10 ml	4 pezzi	1 pezzo dimensione	947,01
						1000 x 300 mm
CLIMAZONE 2	CLIMABOX P6B	2	2 pezzi dimensione 300 x 150 mm	10 ml	4 pezzi	1 pezzo dimensione	947,01
						1000 x 300 mm

CLIMAZONE completo di accessori per la distribuzione per 3 ZONE

CLIMAZONE	Modello CLIMABOX	Numero collari regolabili Ø 150 mm	EBA VO bianca ral 9016 + serranda di taratura SC + plenum isolato EPI (H 200mm con stacco superiore Ø 150 mm)	Tubo flessibile isolato ET F10 THERM diametro 152 mm	Fascette stringitubo EFM 60/170	Griglia EGA 3 ral 9016 con filtro, chiusura con calamite	Euro

		maschio o femmina

CLIMAZONE 3	CLIMABOX P1A	3	3 pezzi dimensione 300 x 150 mm	10 ml	6 pezzi	1 pezzo dimensione	816,06
						600 x 300 mm
CLIMAZONE 3	CLIMABOX P1B	3	3 pezzi dimensione 300 x 150 mm	10 ml	6 pezzi	1 pezzo dimensione	816,06
						600 x 300 mm
CLIMAZONE 3	CLIMABOX P1C	3	3 pezzi dimensione 300 x 150 mm	10 ml	6 pezzi	1 pezzo dimensione	816,06
						600 x 300 mm
CLIMAZONE 3	CLIMABOX P2A	3	3 pezzi dimensione 300 x 150 mm	10 ml	6 pezzi	1 pezzo dimensione	883,85
						800 x 300 mm
CLIMAZONE 3	CLIMABOX P3A	3	3 pezzi dimensione 300 x 150 mm	10 ml	6 pezzi	1 pezzo dimensione	892,60
						800 x 300 mm
CLIMAZONE 3	CLIMABOX P4A	3	3 pezzi dimensione 300 x 150 mm	10 ml	6 pezzi	1 pezzo dimensione	897,12
						800 x 300 mm
CLIMAZONE 3	CLIMABOX P5A	3	3 pezzi dimensione 300 x 150 mm	10 ml	6 pezzi	1 pezzo dimensione	934,32
						800 x 300 mm
CLIMAZONE 3	CLIMABOX P5B	3	3 pezzi dimensione 300 x 150 mm	10 ml	6 pezzi	1 pezzo dimensione	934,32
						800 x 300 mm
CLIMAZONE 3	CLIMABOX P6A	3	3 pezzi dimensione 300 x 150 mm	10 ml	6 pezzi	1 pezzo dimensione	1.051,40
						1000 x 300 mm
CLIMAZONE 3	CLIMABOX P6B	3	3 pezzi dimensione 300 x 150 mm	10 ml	6 pezzi	1 pezzo dimensione	1.051,40
						1000 x 300 mm

CLIMAZONE completo di accessori per la distribuzione per 4 ZONE

CLIMAZONE	Modello CLIMABOX	Numero collari regolabili Ø 150 mm	EBA VO bianca ral 9016 + serranda di taratura SC + plenum isolato EPI (H 200mm con stacco superiore Ø 150 mm)	Tubo flessibile isolato ET F10 THERM diametro 152 mm	Fascette stringitubo EFM 60/170	Griglia EGA 3 ral 9016 con filtro, chiusura con calamite	Euro

		maschio o femmina

CLIMAZONE 4	CLIMABOX P2A	4	4 pezzi dimensione 300 x 150 mm	20 ml	8 pezzi	1 pezzo dimensione	1.101,84
						800 x 300 mm
CLIMAZONE 4	CLIMABOX P3A	4	4 pezzi dimensione 300 x 150 mm	20 ml	8 pezzi	1 pezzo dimensione	1.110,59
						800 x 300 mm
CLIMAZONE 4	CLIMABOX P4A	4	4 pezzi dimensione 300 x 150 mm	20 ml	8 pezzi	1 pezzo dimensione	1.115,11
						800 x 300 mm
CLIMAZONE 4	CLIMABOX P5A	4	4 pezzi dimensione 300 x 150 mm	20 ml	8 pezzi	1 pezzo dimensione	1.152,31
						800 x 300 mm
CLIMAZONE 4	CLIMABOX P5B	4	4 pezzi dimensione 300 x 150 mm	20 ml	8 pezzi	1 pezzo dimensione	1.152,31
						800 x 300 mm
CLIMAZONE 4	CLIMABOX P6A	4	4 pezzi dimensione 300 x 150 mm	20 ml	8 pezzi	1 pezzo dimensione	1.269,39
						1000 x 300 mm

CLIMAZONE completo di accessori per la distribuzione per 5 ZONE

CLIMAZONE	Modello CLIMABOX	Numero collari regolabili Ø 150 mm	EBA VO bianca ral 9016 + serranda di taratura SC + plenum isolato EPI (H 200mm con stacco superiore Ø 150 mm)	Tubo flessibile isolato ET F10 THERM diametro 152 mm	Fascette stringitubo EFM 60/170	Griglia EGA 3 ral 9016 con filtro, chiusura con calamite	Euro

		maschio o femmina

CLIMAZONE 5	CLIMABOX P5A	5	5 pezzi dimensione 300 x 150 mm	20 ml	10 pezzi	1 pezzo dimensione	1.256,70
						800 x 300 mm
CLIMAZONE 5	CLIMABOX P6A	5	5 pezzi dimensione 300 x 150 mm	20 ml	10 pezzi	1 pezzo dimensione	1.373,78
						1000 x 300 mm

CLIMAZONE completo di accessori per la distribuzione per 6 ZONE

CLIMAZONE	Modello CLIMABOX	Numero collari regolabili Ø 150 mm	EBA VO bianca ral 9016 + serranda di taratura SC + plenum isolato EPI (H 200mm con stacco superiore Ø 150 mm)	Tubo flessibile isolato ET F10 THERM diametro 152 mm	Fascette stringitubo EFM 60/170	Griglia EGA 3 ral 9016 con filtro, chiusura con calamite	Euro

		maschio o femmina

CLIMAZONE 6	CLIMABOX P6A	6	6 pezzi dimensione 300 x 150 mm	20 ml	12 pezzi	1 pezzo dimensione	1.478,17
						1000 x 300 mm

Accessori

Modello	Descrizione	Euro
EACO-PLUS	collare regolabile per by-pass Ø 150 mm maschio/femmina	10,12
