CLIMABOX Plenum universale per macchine canalizzate / Compatibile con sistemi OPAL
Descrizione

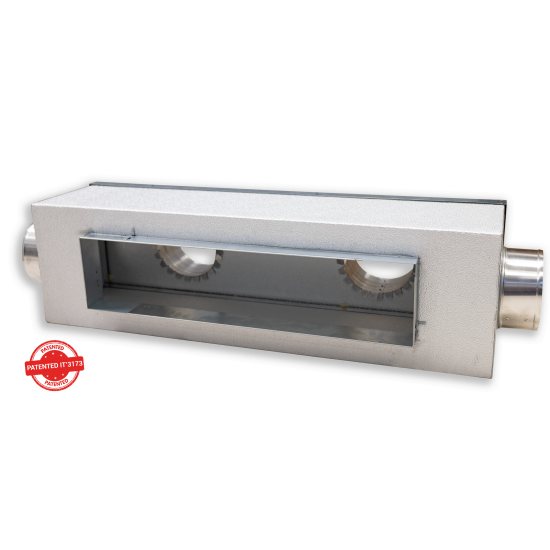

Plenum universale componibile brevettato per macchine canalizzate, installabile in mandata nella maggior parte delle macchine in commercio.
ClimaBox è composto da un kit di montaggio comprensivo di un box in lamiera zincata isolata con 2 fori pre-tranciati laterali lato corto, due pannelli preisolati, una flangia regolabile in altezza e lunghezza e 3, 4 , 5 o 6 collari per tubo flessibile. ClimaBox è disponibile in sei diverse taglie per soddisfare il maggior numero possibile di varianti presenti sul mercato.
Compatibile con sistemi OPAL.
ClimaBox è composto da un kit di montaggio comprensivo di un box in lamiera zincata isolata con 2 fori pre-tranciati laterali lato corto, due pannelli preisolati, una flangia regolabile in altezza e lunghezza e 3, 4 , 5 o 6 collari per tubo flessibile. ClimaBox è disponibile in sei diverse taglie per soddisfare il maggior numero possibile di varianti presenti sul mercato.
Compatibile con sistemi OPAL.
Caratteristiche
Materiale:
-Struttura in acciaio zincato, isolato con polietilene con un foro pre-tranciato diametro 150 mm maschio su un lato corto e un foro pre-tranciato diametro 150 mm femmina sull'altro lato corto.

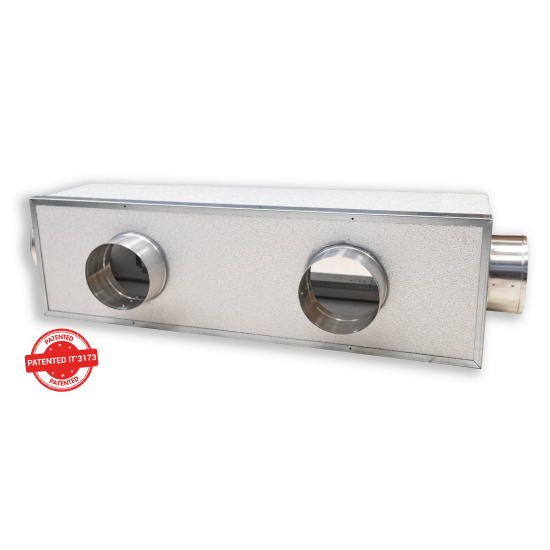

-Due pannelli pre-isolati (frontale e posteriore)
-3, 4 , 5 o 6 collari per tubo flessibile
-Flangia BREVETTATA estensibile sia in altezza che in lunghezza in acciaio zincato.
-Struttura in acciaio zincato, isolato con polietilene con un foro pre-tranciato diametro 150 mm maschio su un lato corto e un foro pre-tranciato diametro 150 mm femmina sull'altro lato corto.
-Due pannelli pre-isolati (frontale e posteriore)
-3, 4 , 5 o 6 collari per tubo flessibile
-Flangia BREVETTATA estensibile sia in altezza che in lunghezza in acciaio zincato.
Video tutorial istruzioni di montaggio
Versioni
Le versioni disponibili sono:
- CLIMABOX-1A-1B-1C Plenum con 3 attacchi, 3 collari per canali diametro 150 mm maschio / femmina, due pannelli pre-isolati e una flangia piccola regolabile.
- CLIMABOX-2A Plenum con 4 attacchi, 4 collari per canali diametro 150 mm maschio / femmina, due pannelli pre-isolati e una flangia piccola regolabile.
- CLIMABOX-3A Plenum con 4 attacchi, 4 collari per canali diametro 150 mm maschio / femmina, due pannelli pre-isolati e una flangia media regolabile.
- CLIMABOX-4A Plenum con 4 attacchi, 4 collari per canali diametro 150 mm maschio / femmina, due pannelli pre-isolati e una flangia grande regolabile.
- CLIMABOX-5A-5B Plenum con 5 attacchi, 5 collari per canali diametro 150 mm maschio / femmina, due pannelli pre-isolati e una flangia media regolabile.
- CLIMABOX-6A-6B Plenum con 6 attacchi, 6 collari per canali diametro 150 mm maschio / femmina, due pannelli pre-isolati e una flangia grande regolabile.
- CLIMABOX-1A-1B-1C Plenum con 3 attacchi, 3 collari per canali diametro 150 mm maschio / femmina, due pannelli pre-isolati e una flangia piccola regolabile.
- CLIMABOX-2A Plenum con 4 attacchi, 4 collari per canali diametro 150 mm maschio / femmina, due pannelli pre-isolati e una flangia piccola regolabile.
- CLIMABOX-3A Plenum con 4 attacchi, 4 collari per canali diametro 150 mm maschio / femmina, due pannelli pre-isolati e una flangia media regolabile.
- CLIMABOX-4A Plenum con 4 attacchi, 4 collari per canali diametro 150 mm maschio / femmina, due pannelli pre-isolati e una flangia grande regolabile.
- CLIMABOX-5A-5B Plenum con 5 attacchi, 5 collari per canali diametro 150 mm maschio / femmina, due pannelli pre-isolati e una flangia media regolabile.
- CLIMABOX-6A-6B Plenum con 6 attacchi, 6 collari per canali diametro 150 mm maschio / femmina, due pannelli pre-isolati e una flangia grande regolabile.
Impiego
Installazione su macchine canalizzate per il condizionamento e il riscaldamento dell’aria.
Accessori
Collare per by-pass laterale del box diametro 150 mm maschio / femmina.

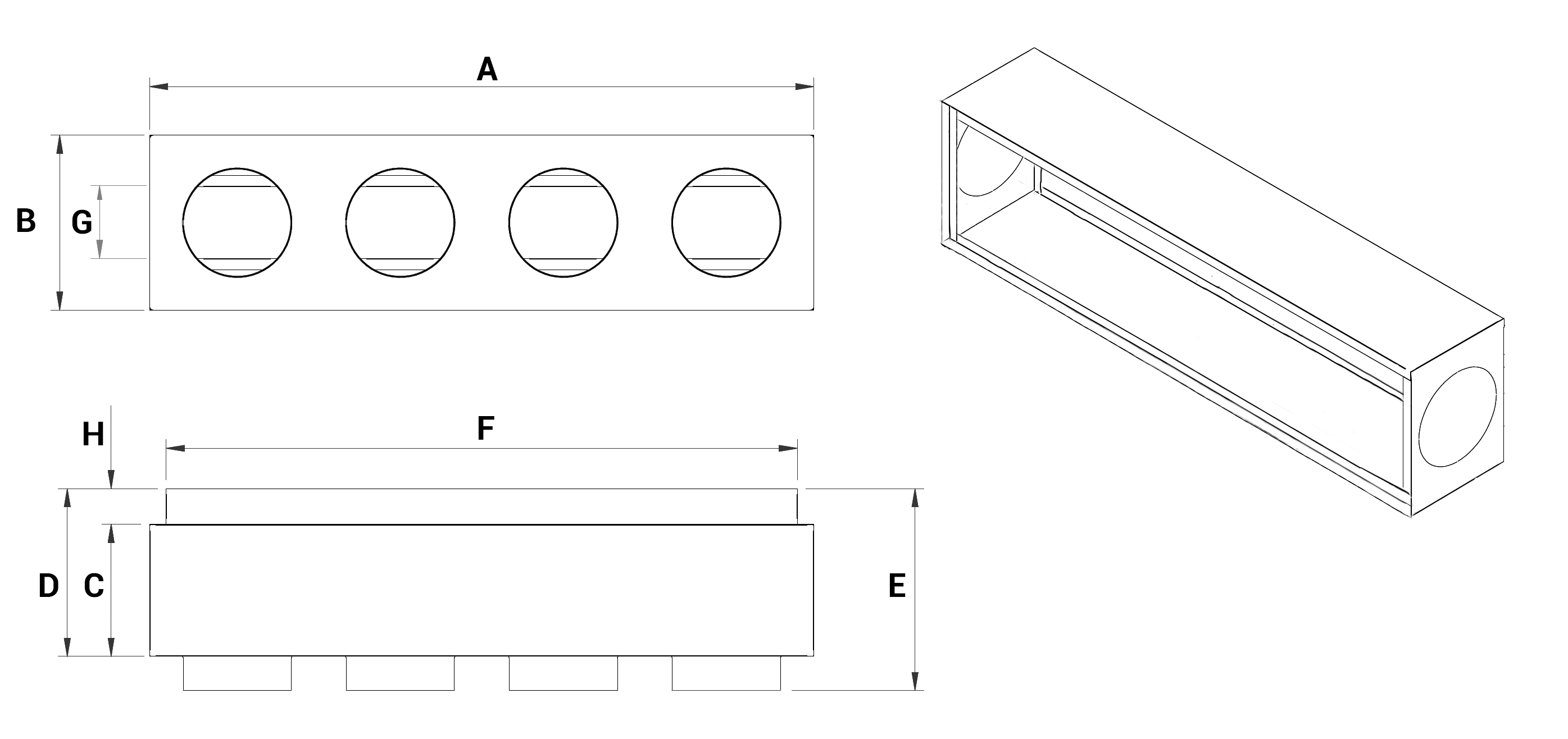

Dimensioni e prezzi
| Modello CLIMABOX | A | B | C | D | E | flangia | Estensione della flangia | Numero attacchi regolabili Ø 150 mm | |||||
| F lunghezza | G altezza | H | maschio / femmina | Euro | |||||||||
| Estensione | Estensione | ||||||||||||
| min | max | min | max | ||||||||||
| CLIMABOX P1A | 750 | 275 | 240 | 275 | 350 | flangia A | 400 | 675 | 130 | 200 | 37 | 3 | 244,31 |
| CLIMABOX P1B | 750 | 275 | 240 | 275 | 350 | flangia B | 400 | 675 | 100 | 160 | 37 | 3 | 244,31 |
| CLIMABOX P1C | 750 | 275 | 240 | 275 | 350 | flangia C | 330 | 620 | 130 | 200 | 37 | 3 | 244,31 |
| CLIMABOX P2A | 910 | 275 | 240 | 275 | 350 | flangia A | 400 | 760 | 130 | 200 | 37 | 4 | 268,92 |
| CLIMABOX P3A | 940 | 275 | 240 | 275 | 350 | flangia A | 570 | 865 | 130 | 200 | 37 | 4 | 277,67 |
| CLIMABOX P4A | 940 | 300 | 240 | 275 | 350 | flangia A | 570 | 865 | 145 | 225 | 37 | 4 | 282,19 |
| CLIMABOX P5A | 1175 | 275 | 240 | 275 | 350 | flangia A | 570 | 1100 | 130 | 200 | 37 | 5 | 319,39 |
| CLIMABOX P5B | 1175 | 275 | 240 | 275 | 350 | flangia B | 570 | 1100 | 100 | 160 | 37 | 5 | 319,39 |
| CLIMABOX P6A | 1440 | 300 | 240 | 275 | 350 | flangia A | 740 | 1365 | 145 | 225 | 37 | 6 | 387,33 |
| CLIMABOX P6B | 1440 | 300 | 240 | 275 | 350 | flangia B | 740 | 1365 | 100 | 160 | 37 | 6 | 387,33 |
Particolarità dei collari con diametro 150 mm:
Nella fornitura del CLIMABOX sono compresi dei collari diametro 150 mm che possono esser regolati dall'installatore sia come misura maschio che come misura femmina. Nel caso di collegamento diretto al tubo flessibile il collare dovrà essere ripiegato nei fori che rendono il diametro del collare più stretto, mentre nel caso di installazione delle serrande del sistema OPAL sarà necessario ripiegare il collare nei fori che rendono il diametro più largo.
Accessori
| Modello | Descrizione | Euro |
| EACO-PLUS | collare regolabile per by-pass Ø 150 mm maschio/femmina | 10,12 |
