EGFC Griglia forellinata a scomparsa per cartongesso
Descrizione

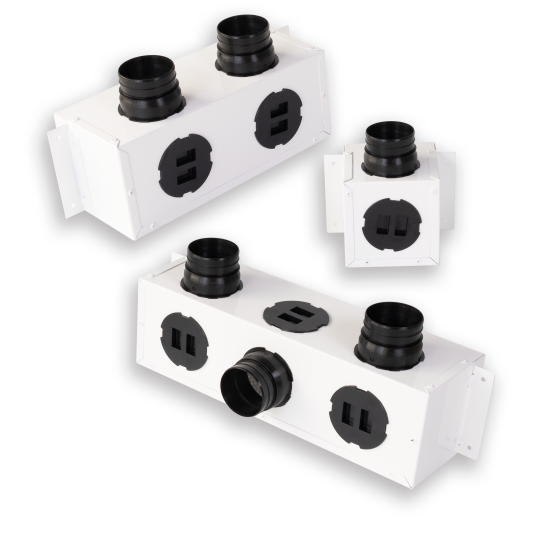

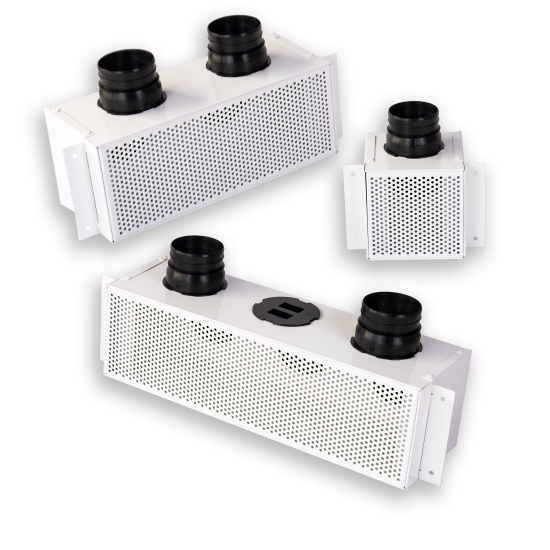

Griglia forellinata completa di plenum per installazione a scomparsa in pareti di cartongesso.
La griglia è disponibile con 1, 2 o 3 attacchi configurabili nel plenum in posizione posteriore o laterale.
La griglia è disponibile con 1, 2 o 3 attacchi configurabili nel plenum in posizione posteriore o laterale.
Caratteristiche
Robusto plenum in acciaio verniciato bianco RAL 9016.
Griglia forellinata in alluminio verniciato bianco estraibile con accoppiamento magnetico, per facile ispezione e igienizzazione.
Attacchi in materiale plastico per HTPE PLUS 63 (Ø 63 mm interno e 75 mm esterno) o per HTPE PLUS 76 (Ø 76 mm interno e 90 mm esterno).
Griglia forellinata in alluminio verniciato bianco estraibile con accoppiamento magnetico, per facile ispezione e igienizzazione.
Attacchi in materiale plastico per HTPE PLUS 63 (Ø 63 mm interno e 75 mm esterno) o per HTPE PLUS 76 (Ø 76 mm interno e 90 mm esterno).
Modelli
-EGFC 120x120 griglia forellinata a scomparsa per installazione su cartongesso con un attacco Ø 63 mm e un tappo. Possibilità di installazione dello stacco in posizione posteriore o laterale.
-EGFC 300x120 griglia forellinata a scomparsa per installazione su cartongesso con due attacchi Ø 63 mm e due tappi. Possibilità di installazione degli stacchi in posizione posteriore o laterale.
-EGFC 400x120 griglia forellinata a scomparsa per installazione su cartongesso con tre attacchi Ø 63 mm e tre tappi. Possibilità di installazione degli stacchi in posizione posteriore o laterale.
-EGFC 300x120 griglia forellinata a scomparsa per installazione su cartongesso con due attacchi Ø 63 mm e due tappi. Possibilità di installazione degli stacchi in posizione posteriore o laterale.
-EGFC 400x120 griglia forellinata a scomparsa per installazione su cartongesso con tre attacchi Ø 63 mm e tre tappi. Possibilità di installazione degli stacchi in posizione posteriore o laterale.
A richiesta
Stacchi per HTPE PLUS 76 (Ø 76 mm interno e 90 mm esterno).
Serranda di taratura su stacco.
Serranda di taratura su stacco.

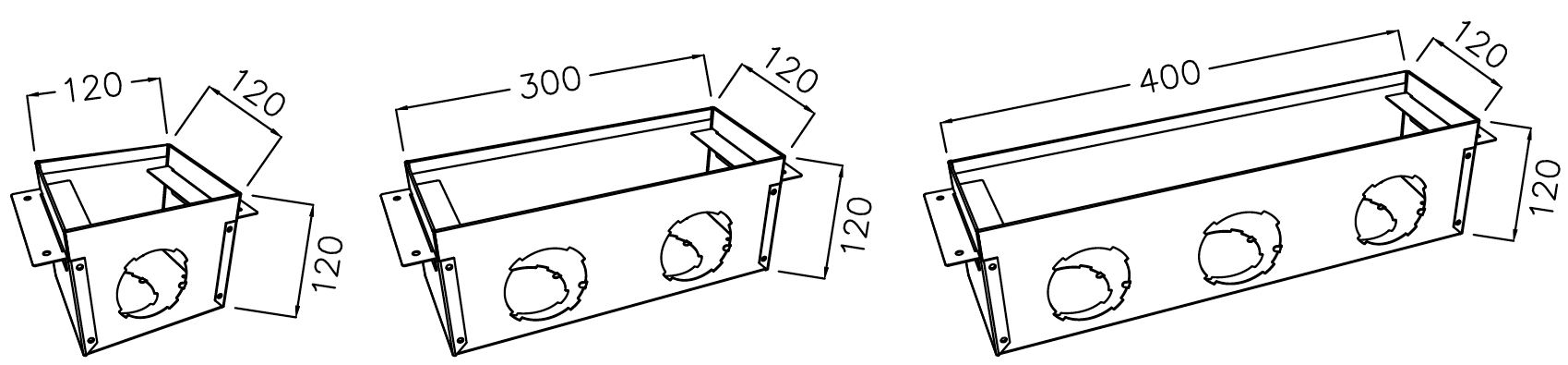

Dimensioni
| Modello | dimensioni nominali | n. attacchi |
| EGFC 120x120 | 120 x 120 x 120 (H) | 1 |
| EGFC 300x120 | 300 x 120 x 120 (H) | 2 |
| EGFC 400x120 | 400 x 120 x 120 (H) | 3 |
Portata aria
| Modello | portata consigliata m3/h | portata max m3/h |
| EGFC 120x120 | 10 - 35 | 45 |
| EGFC 300x120 | 35 - 70 | 90 |
| EGFC 400x120 | 60 - 120 | 140 |
Perdite di carico
| EGFC 120x120 | |
| portata m3/h | Pa |
| 10 | 10 |
| 15 | 10 |
| 20 | 10 |
| 25 | 12 |
| 30 | 15 |
| 35 | 19 |
| 40 | 25 |
| 45 | 35 |
| EGFC 300x120 | |
| portata m3/h | Pa |
| 40 | 10 |
| 45 | 10 |
| 50 | 10 |
| 55 | 10 |
| 60 | 11 |
| 65 | 12 |
| 70 | 13,5 |
| 75 | 15 |
| 80 | 17 |
| 85 | 19 |
| 90 | 21 |
| EGFC 400x120 | |
| portata m3/h | Pa |
| 60 | 6 |
| 70 | 7 |
| 80 | 8 |
| 90 | 9 |
| 100 | 10 |
| 120 | 13 |
| 140 | 16 |
Listino prezzi
dimensioni in mm
| Modello | Euro |
| EGFC 120x120 | 156,34 |
| EGFC 300x120 | 187,65 |
| EGFC 400x120 | 217,99 |
Accessori
| Descrizione | Euro |
| Manicotto aggiuntivo per tubo diametro 76 mm interno in confezione da 5 pezzi | 24,29 |
| Serranda di regolazione per attacchi diametro 63 mm o 75 mm interno in confezione da 5 pezzi | 14,56 |
| Tappo per manicotto in confezione da 5 pezzi | 14,56 |
