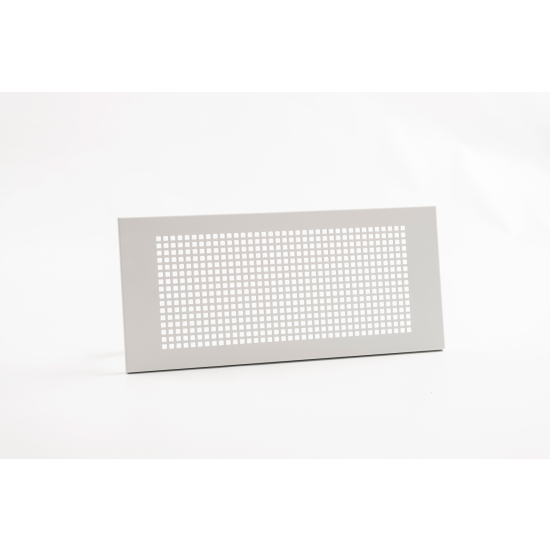

EGE Griglie di distribuzione aria per easy box
Descrizione:
Griglie rettangolari in acciaio a corpo unico per EASY BOX sia per la mandata che per la ripresa dell'aria.
Caratteristiche:

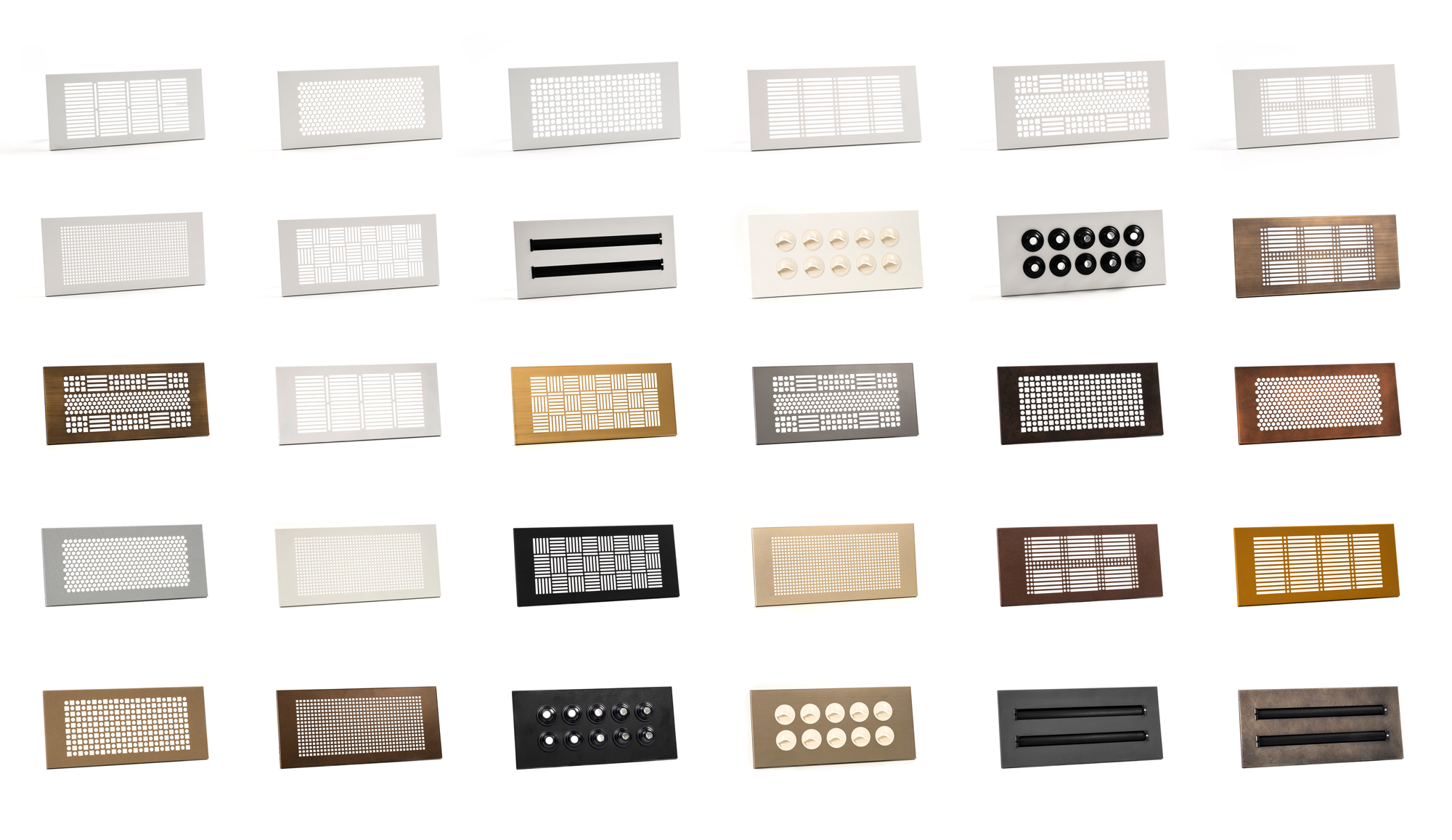

Vari design con cornice perimetrale e parte interna con più disegni per un’ottimale distribuzione del flusso dell’aria e un’estetica accattivante. Costruzione ottimizzata per la massima rigidità.
Verniciatura standard RAL9003 opaco con trattamento di superficie per la massima resistenza alla corrosione. Sistema di accoppiamento rapido ad innesto diretto a mezzo di appositi perni in dotazione che permettono escursione variabile da 0 a 30 mm a correzione dell’eventuale disallineamento tra plenum e parete.
Verniciatura standard RAL9003 opaco con trattamento di superficie per la massima resistenza alla corrosione. Sistema di accoppiamento rapido ad innesto diretto a mezzo di appositi perni in dotazione che permettono escursione variabile da 0 a 30 mm a correzione dell’eventuale disallineamento tra plenum e parete.
Dimensioni:
Dimensione esterno cornice della griglia 330mm x 150mm spessore 5 mm.
A richiesta:
Finiture personalizzate riportate nella tabella colori. Prezzo a richiesta.

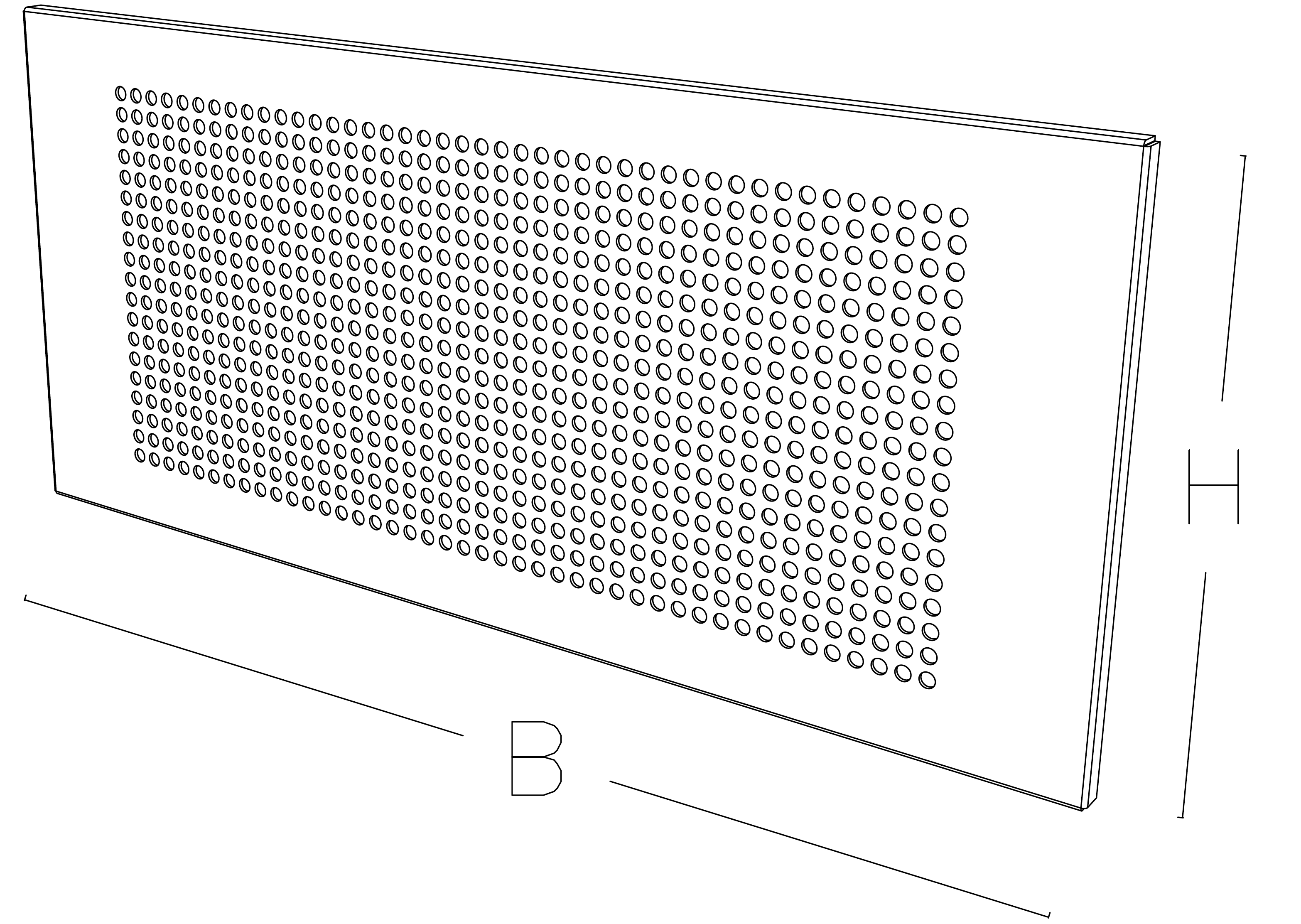

Dimensioni:
B x H esterno cornice
330 mm x 150 mm

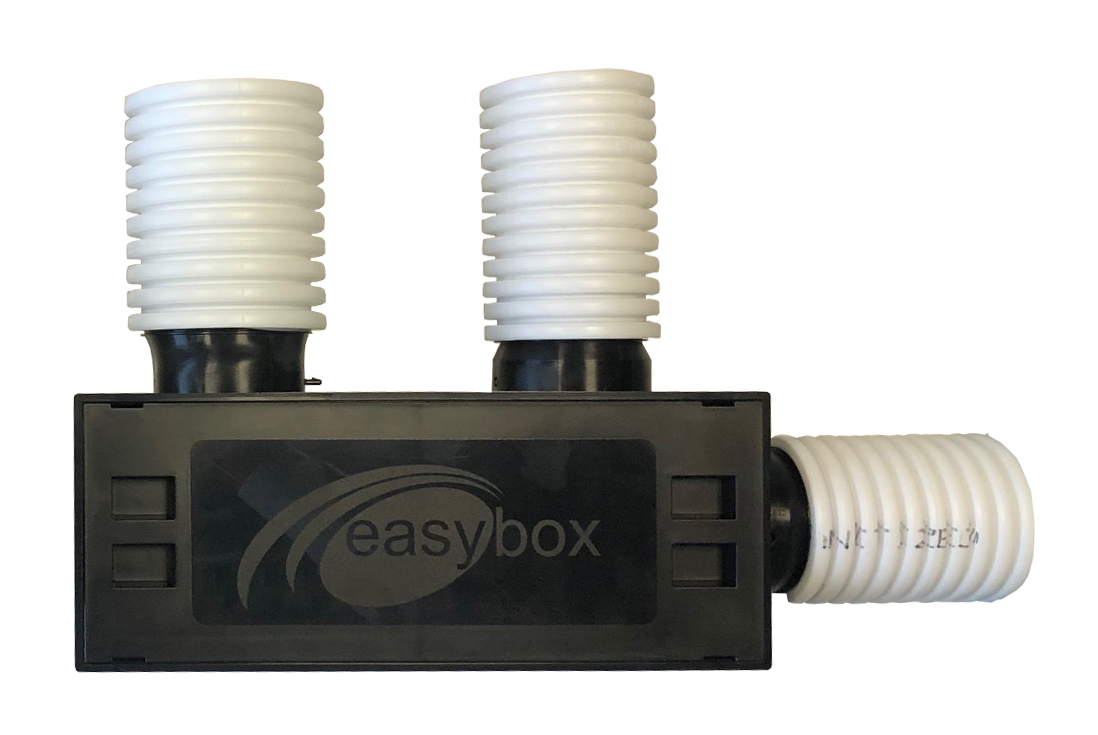

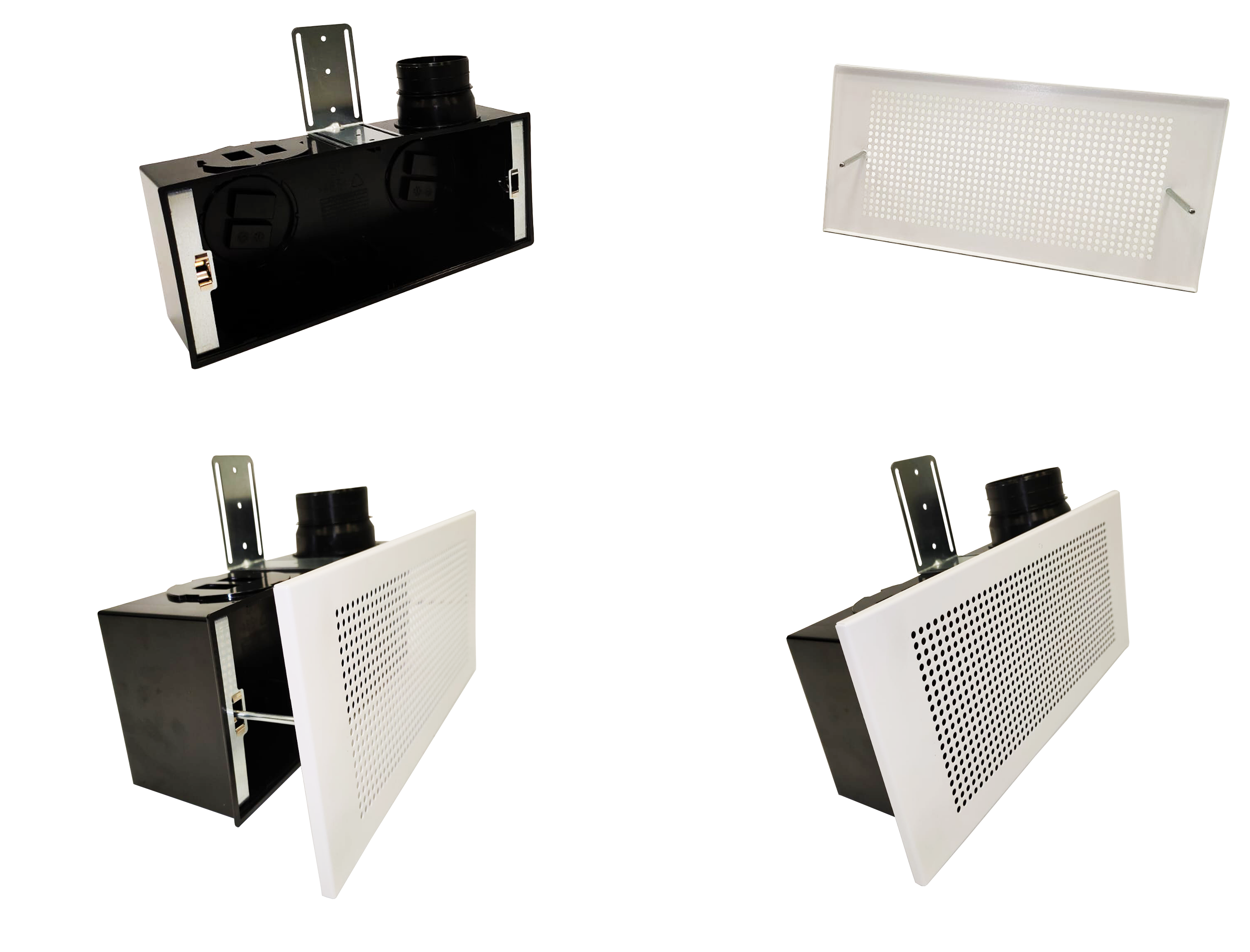

Esempio di montaggio EASY BOX, EGE:

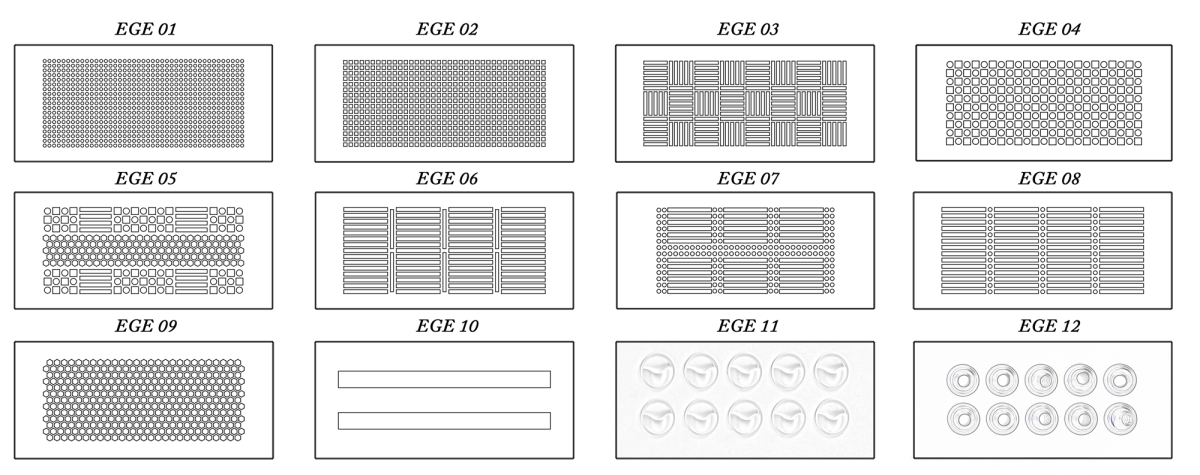

Dati tecnici:
| Modello | portata aria m3/h | ||
| velocità 1 m/s | velocità 1,5 m/s | velocità 2 m/s | |
| EGE 01 | 40 | 60 | 80 |
| EGE 02 | 45 | 68 | 90 |
| EGE 03 | 60 | 90 | 120 |
| EGE 04 | 55 | 83 | 110 |
| EGE 05 | 55 | 83 | 110 |
| EGE 06 | 65 | 97 | 130 |
| EGE 07 | 50 | 75 | 100 |
| EGE 08 | 60 | 90 | 120 |
| EGE 09 | 60 | 90 | 120 |
| Perdita di carico (Pa) | 10 | 15 | 20 |
| Rumorosità dB(A) | <20 | 20/25 | <30 |
| Modello | Portata aria m3/h e lancio L (m) | |||||
| velocità 2 m/s | velocità 3 m/s | velocità 4 m/s | ||||
| m3/h | L (m) | m3/h | L (m) | m3/h | L (m) | |
| EGE 10 | 30 | 2 | 45 | 3 | 60 | 4 |
| Perdita di carico (Pa) | 5 | 10 | 15 | |||
| Rumorosità dB(A) | <20 | 20 | 25 | |||
| Modello | portata aria m3/h | ||
| velocità 3 m/s | velocità 4 m/s | velocità 5 m/s | |
| EGE 11 | 25 | 33 | 42 |
| Perdita di carico (Pa) | 15 | 22 | 30 |
| Rumorosità dB(A) | 20 | 25 | 30 |
| Modello | Portata aria m3/h e lancio L (m) | |||||
| velocità 6m/s | velocità 8 m/s | velocità 10 m/s | ||||
| m3/h | L (m) | m3/h | L (m) | m3/h | L (m) | |
| EGE 12 | 30 | 3 | 45 | 4 | 60 | 5 |
| Perdita di carico (Pa) | 15 | 20 | 40 | |||
| Rumorosità dB(A) | 25 | 30 | 40 | |||

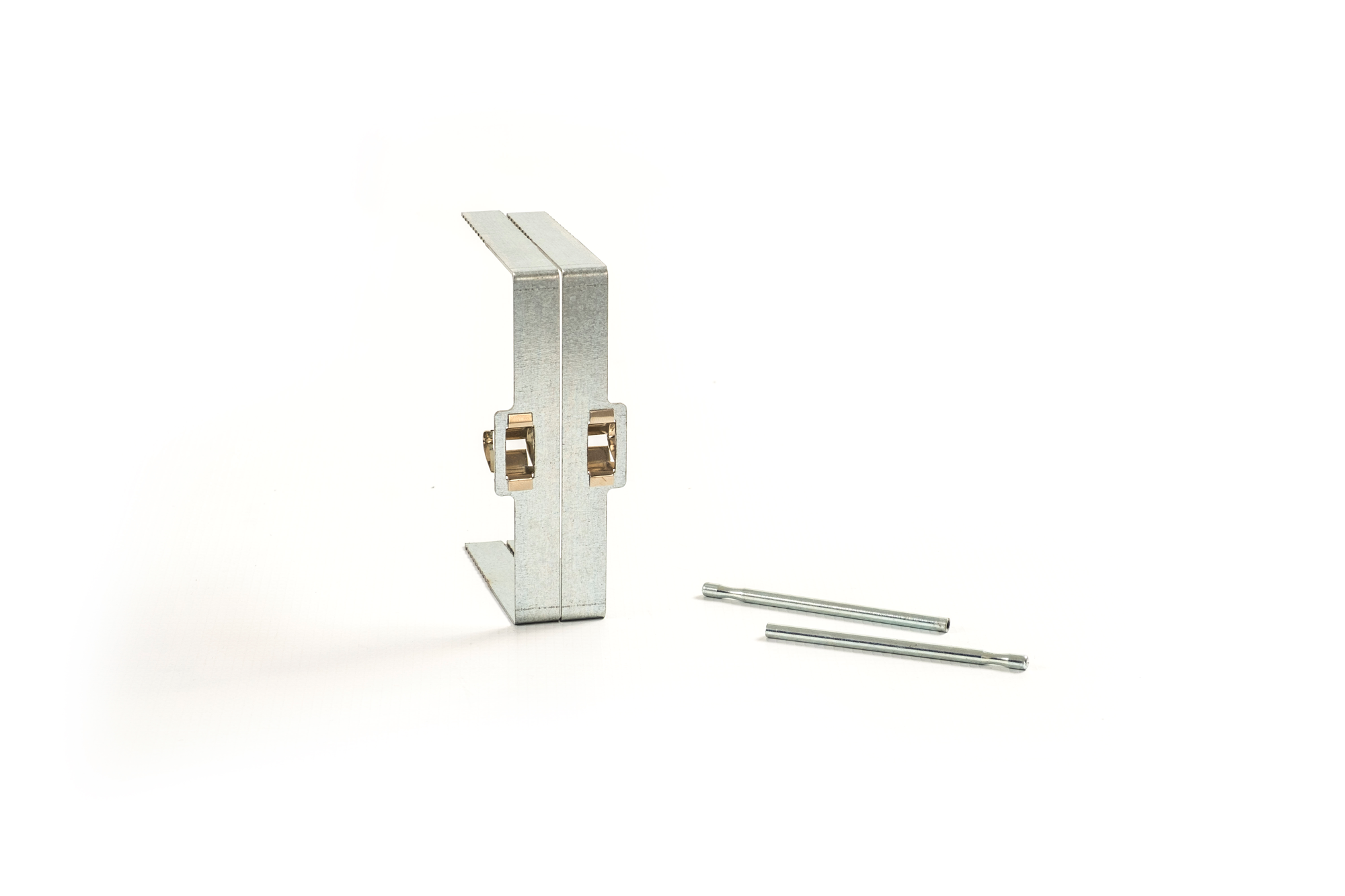

Staffe e perni di aggancio inclusi nella fornitura di ciascuna griglia:
Listino prezzi:
I prezzi riportati nella tabella si riferiscono alla verniciatura RAL 9003 opaco.
| Modello | Euro |
| EGE 01 | 72,74 |
| EGE 02 | 72,74 |
| EGE 03 | 72,74 |
| EGE 04 | 72,74 |
| EGE 05 | 72,74 |
| EGE 06 | 72,74 |
| EGE 07 | 72,74 |
| EGE 08 | 72,74 |
| EGE 09 | 72,74 |
| EGE 10 | 86,65 |
| EGE 11 | 86,65 |
| EGE 12 | 107,25 |
Possibili colori
