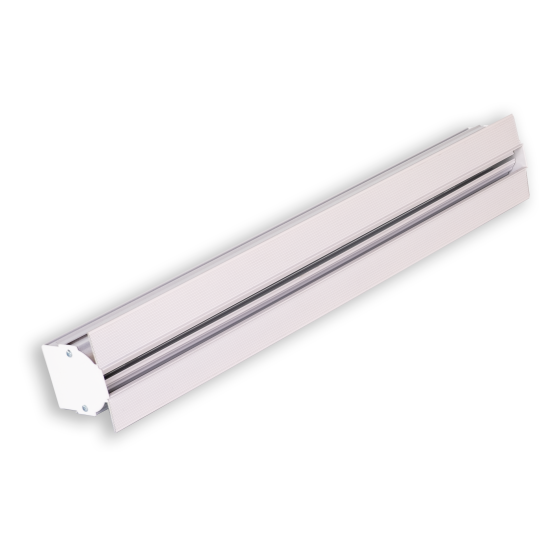

EDLSV - EDLSVB Diffusori lineari a scomparsa
Descrizione
Caratteristiche
Finitura EDLSV: telaio e deflettori in alluminio verniciato nero RAL9005.
Finitura EDLSVB: telaio e deflettori in alluminio verniciato bianco RAL9016.
Feritoia: da 30 mm.
Installazione: mediante plenum con sistema di montaggio a ponti. Posizionamento nastro anticrepe su telaio e conseguente rasatura a gesso.
Dimensioni realizzabili:
- lunghezza 500 mm;
- lunghezza 800 mm.
Impiego
Modelli
Accessori
- ponti di fissaggio.

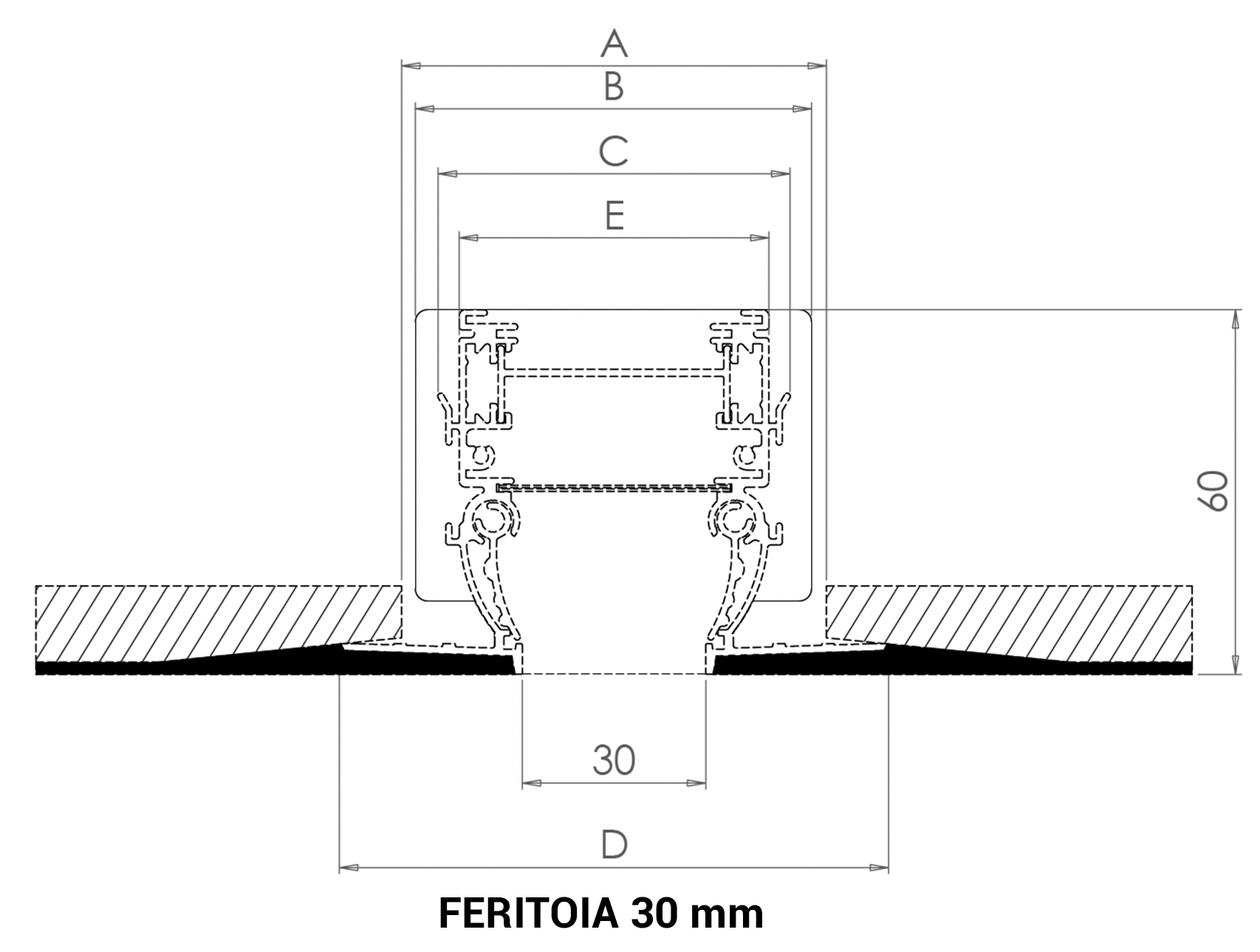

Dimensioni diffusore lineare a scomparsa
Tutte le dimensioni sono espresse in mm
| L | A | B | C | E | D | numero ponti di fissaggio |
| 500 | 70 | 65 | 58 | 51 | 90 | 2 |
| 800 | 2 |

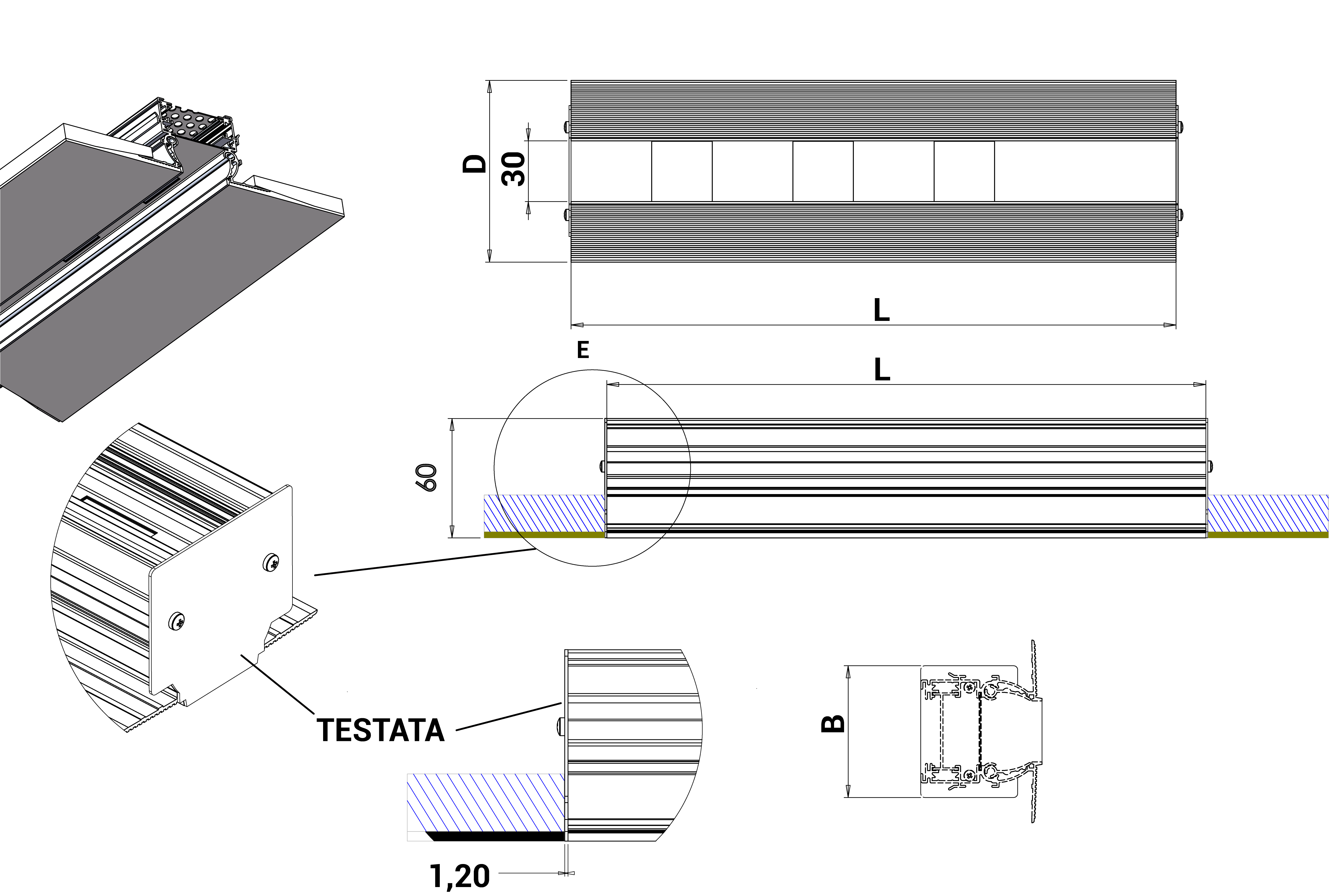

Dettagli dimensionali diffusore
Dati di funzionamento
Dati riferiti a diffusori con una velocità terminale Vt=0.25 m/s e con un differenziale di temperatura di 10/12 °C, montati a filo soffitto e con lancio laterale.
Valori riferiti a diffusore senza serranda o con serranda a scorrimento aperta.
Valori riferiti al diffusore con deflettori in posizione di lavoro con parzializzazione al 50% della superficie utile di passaggio aria.
La posizione dei deflettori riduce la sezione efficace. Con deflettori completamente aperti o nel caso che il diffusore sia utilizzato per la ripresa, le portate in m³/h riportate in tabella possono essere aumentate.
Vk: velocità efficace (m/s)
m³/h: portata aria
Pa: perdite di carico in Pascal
L(m): lancio in metri
dB(A): indice di rumorosità
| lunghezza EDLSVMC-EDLSVMCB | sezione efficace m² | portata aria e lancio | ||||||
| 500 mm | 0,0073 | m³/h | 52 | 79 | 105 | 132 | 158 | 184 |
| L(m) | 1,6 | 2,5 | 3,4 | 4,2 | 6 | 5,8 | ||
| 800 mm | 0,0116 | m3/h | 83 | 125 | 167 | 208 | 250 | 292 |
| L(m) | 1,6 | 2,5 | 3,4 | 4,2 | 5 | 5,8 | ||
| Vk | m/s | 2 | 3 | 4 | 5 | 6 | 7 | |
| perdite di carico | Pa | 8 | 15 | 26 | 40 | 55 | 70 | |
| Indice di rumorosità | dB(A) | <20 | 22 | 32 | 37 | 44 | 48 | |
Caratteristiche lancio aria

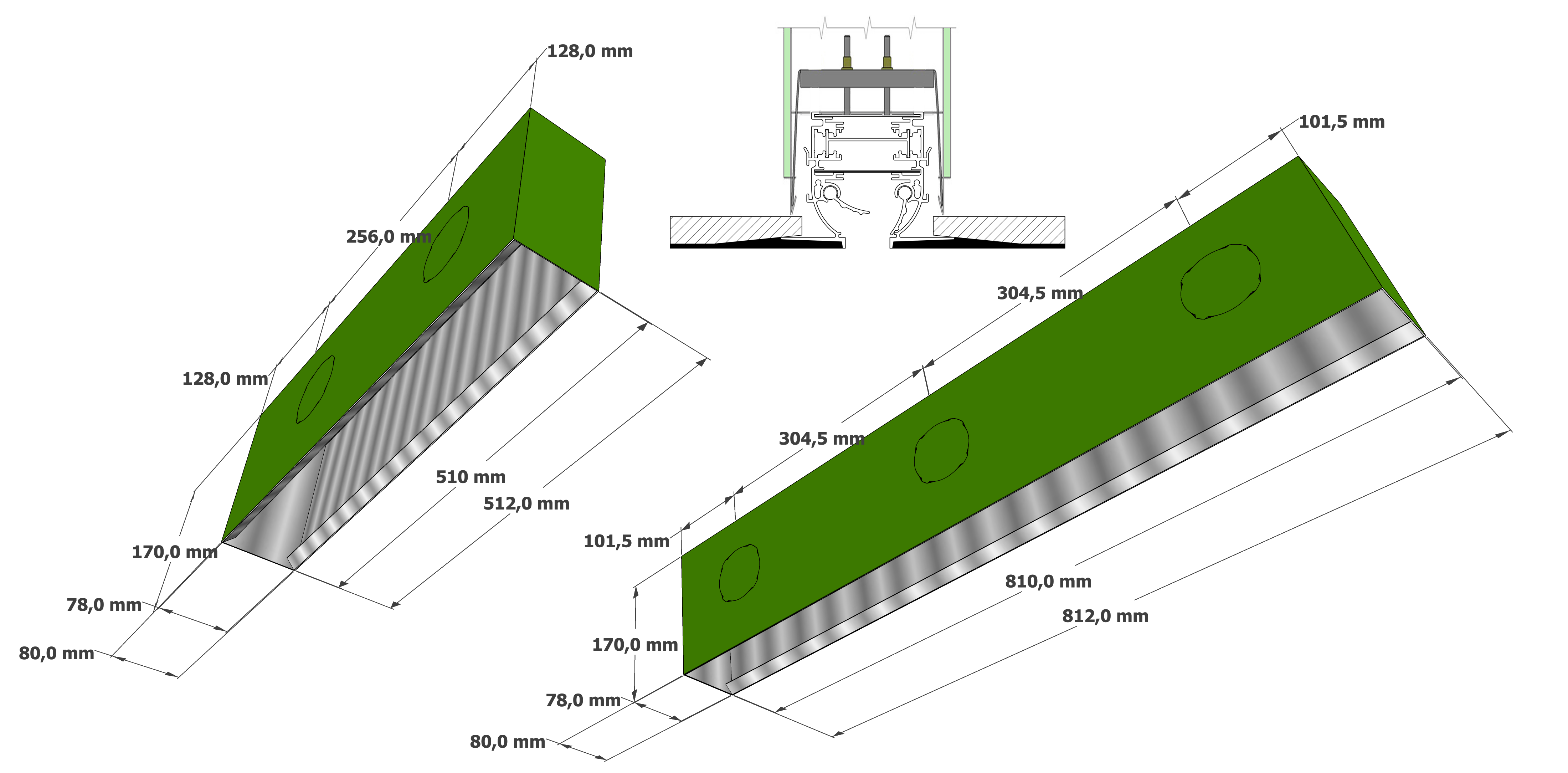

Dimensioni plenum e sistema di montaggio con ponti di fissaggio

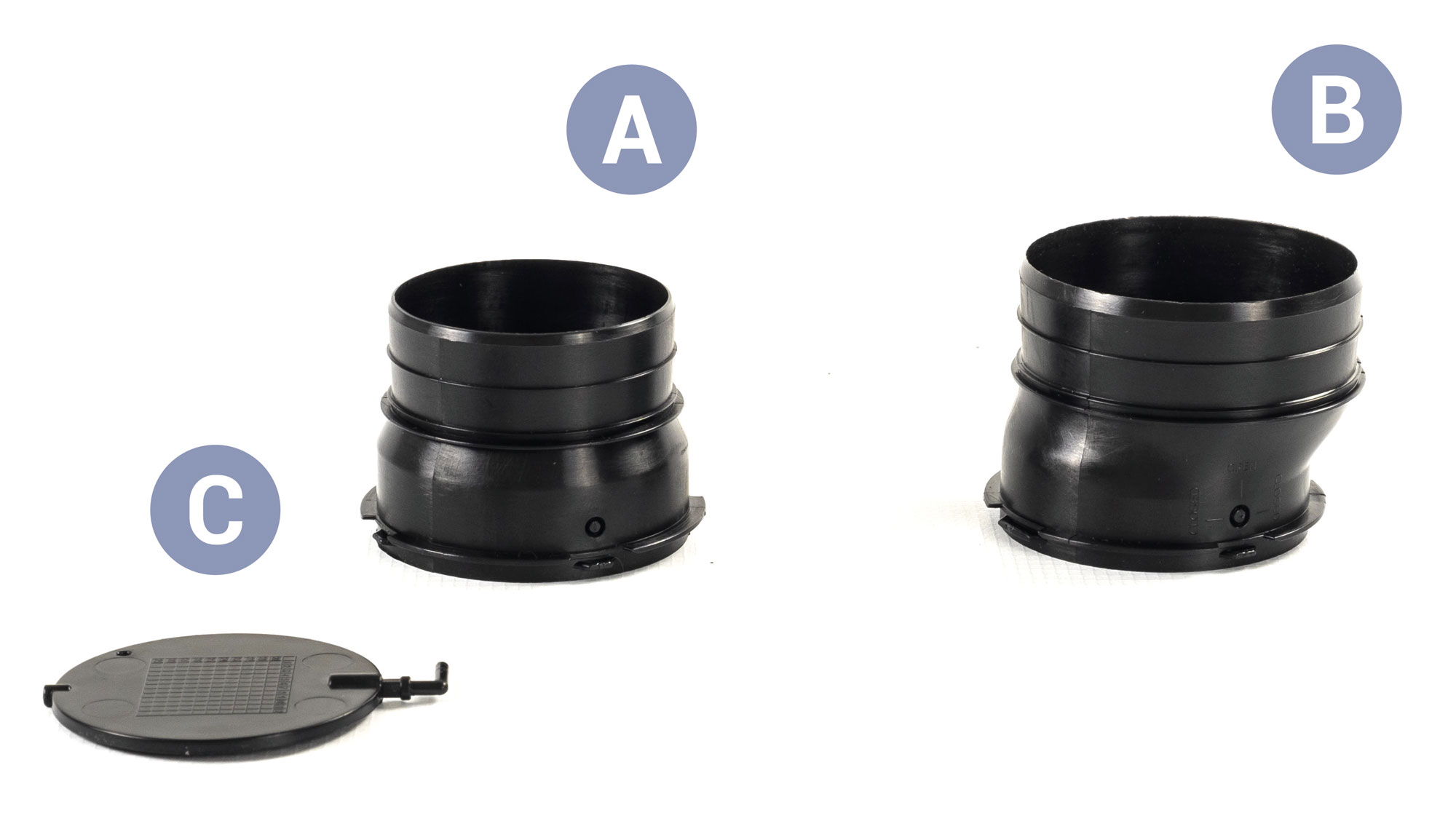

PLENUM EPLS 500 comprensivo di 2 manicotti tipo A Ø 63mm
PLENUM EPLS 800 comprensivo di 3 manicotti tipo A Ø 63mm
Serranda tipo C e manicotto tipo B Ø 75mm opzionali da acquistare separatamente.

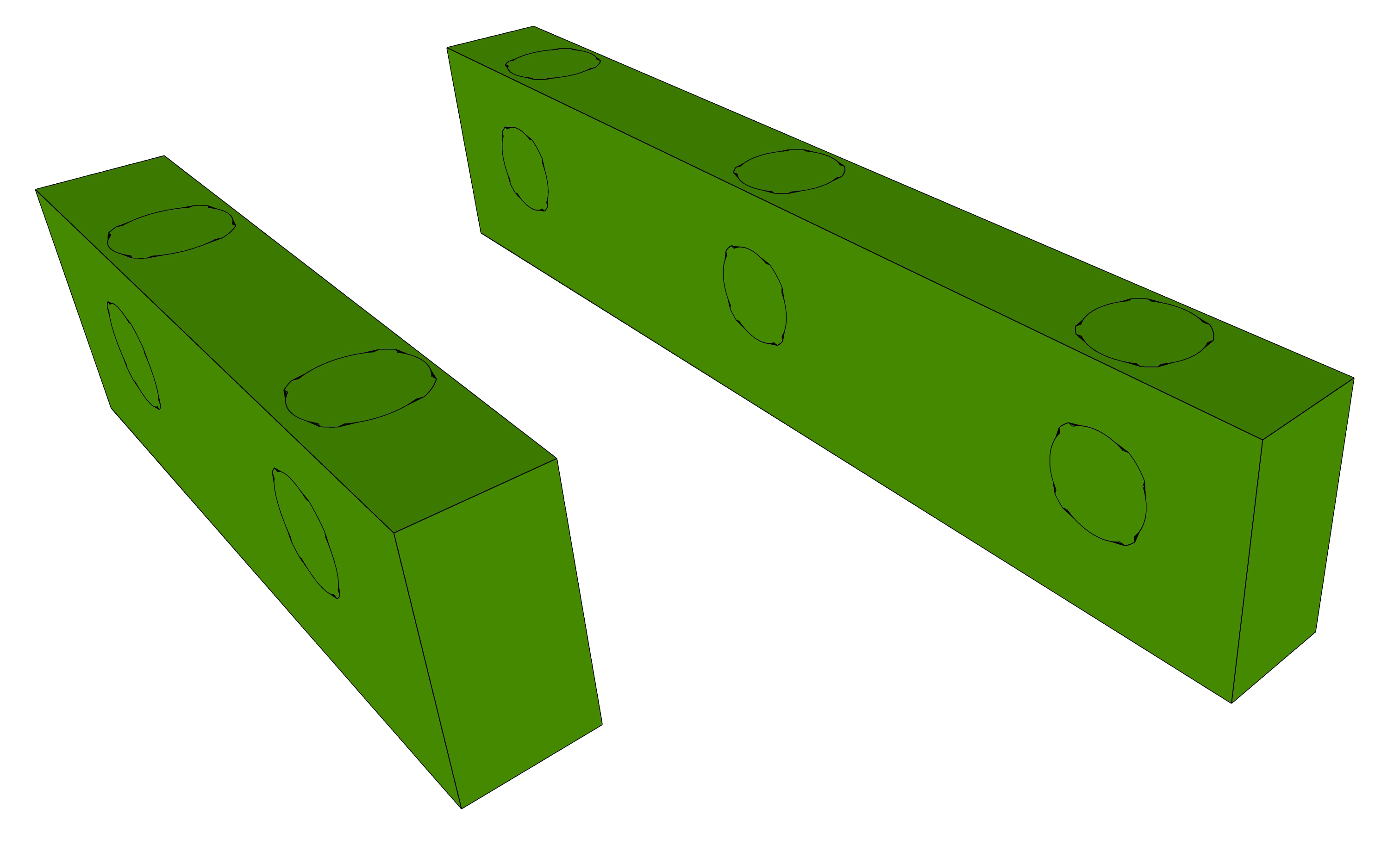

Pre-tranciature presenti nei plenum
Listino prezzi EDLSV verniciato nero RAL9005 con feritoia 30 mm
| lunghezza EDLSV | EDLSV | PLENUM ISOLATO EPLS |
| euro | euro | |
| 500 | 51,93 | 85,08 |
| 800 | 59,71 | 98,91 |
Listino prezzi EDLSVB verniciato bianco RAL9016 con feritoia 30 mm
| lunghezza EDLSVB | EDLSVB | PLENUM ISOLATO EPLS |
| euro | euro | |
| 500 | 51,93 | 85,08 |
| 800 | 59,71 | 98,91 |
Listino prezzi
| ponte di fissaggio | euro |
| ponte di fissaggio per EDLSV EDLSVB | 11,87 |
| Manicotto aggiuntivo per tubo Ø 75 mm interno in confezione da 5 pezzi | 24,29 |
| Serranda di regolazione per attacchi Ø 63mm o 75mm interno in confezione da 5 pezzi | 14,56 |
