EASY BOX Plenum in ABS per distribuzione dell'aria
Descrizione:
Kit plenum universale in ABS con manicotti in polipropilene per griglie serie EGE che prevede il collegamento del tubo corrugato HTPE PLUS con possibilità di scelta tra due diametri:
-tubo diametro esterno 75 mm / interno 63 mm
-tubo diametro esterno 90 mm / interno 76 mm.
Il plenum prevede la possibilità di collegamento del tubo su 3 lati:
-due attacchi lato posteriore diametro interno 63 mm o 75 mm
-tubo diametro esterno 75 mm / interno 63 mm
-tubo diametro esterno 90 mm / interno 76 mm.
Il plenum prevede la possibilità di collegamento del tubo su 3 lati:
-due attacchi lato posteriore diametro interno 63 mm o 75 mm
-due attacchi lato inferiore diametro interno 63 mm o 75 mm
-un attacco laterale diametro interno 63 mm o 75 mm.
Gli attacchi possono prevedere una serranda per regolare l’aria in immissione o estrazione. Esclusivo disegno a profondità ridotta per installazione anche su pareti interne. Esclusiva concezione degli accoppiamenti a semplice innesto rapido.
-un attacco laterale diametro interno 63 mm o 75 mm.
Gli attacchi possono prevedere una serranda per regolare l’aria in immissione o estrazione. Esclusivo disegno a profondità ridotta per installazione anche su pareti interne. Esclusiva concezione degli accoppiamenti a semplice innesto rapido.

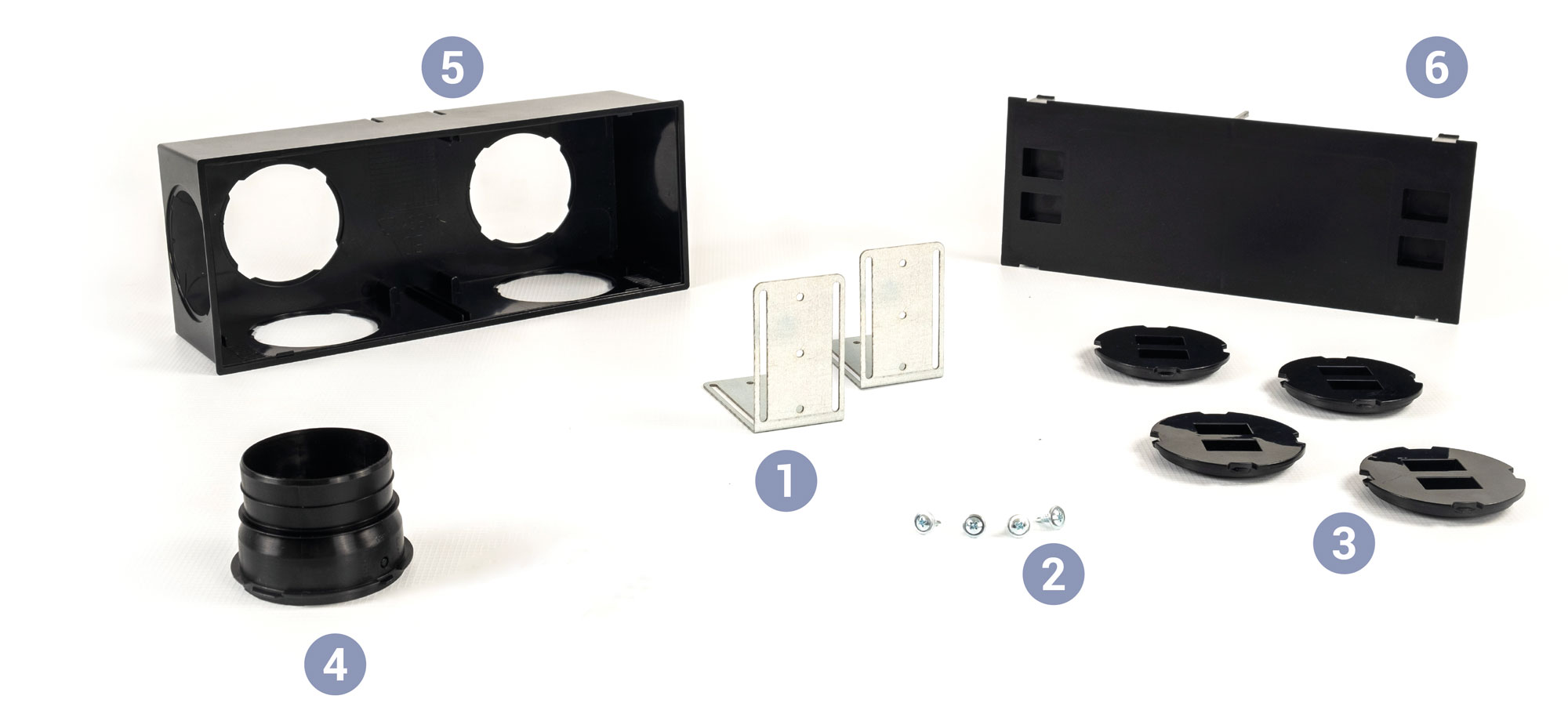

Kit plenum EASY BOX (componenti della fornitura)
1 - N° 2 STAFFE DI FISSAGGIO REGOLABILI
2 - N° 4 VITI DI FISSAGGIO PER STAFFA
3 - N° 4 TAPPI DI CHIUSURA
4 - N° 1 MANICOTTO DIAMETRO 63 mm
5 - N° 1 PLENUM CON 5 ATTACCHI DA 63 mm o 75 mm
6 - N° 1 COPERCHIO DI PROTEZIONE

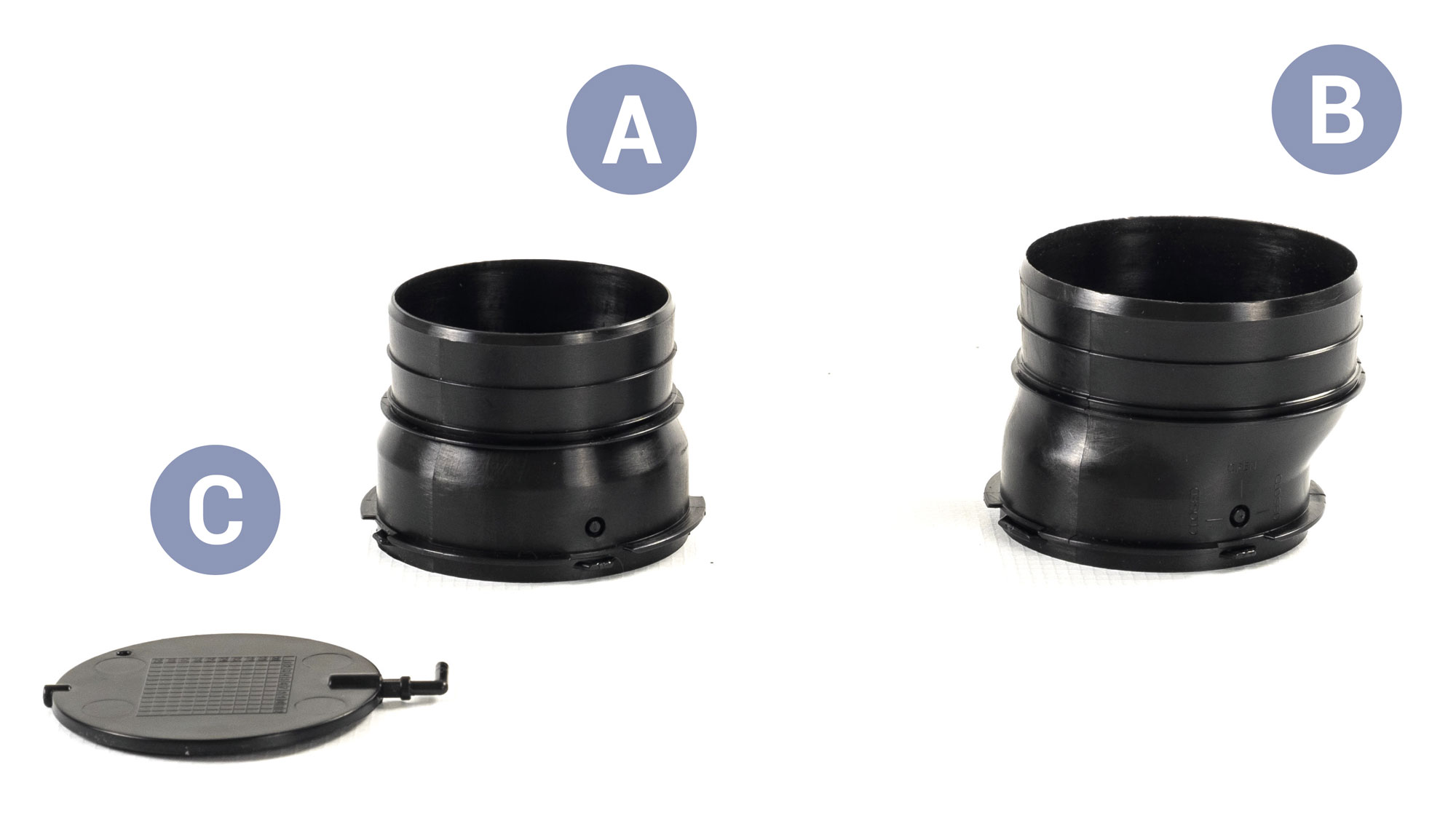

Accessori
A - MANICOTTO DIAMETRO 63 mm
B - MANICOTTO DIAMETRO 75 mm
C - SERRANDA DI REGOLAZIONE PER MANICOTTO

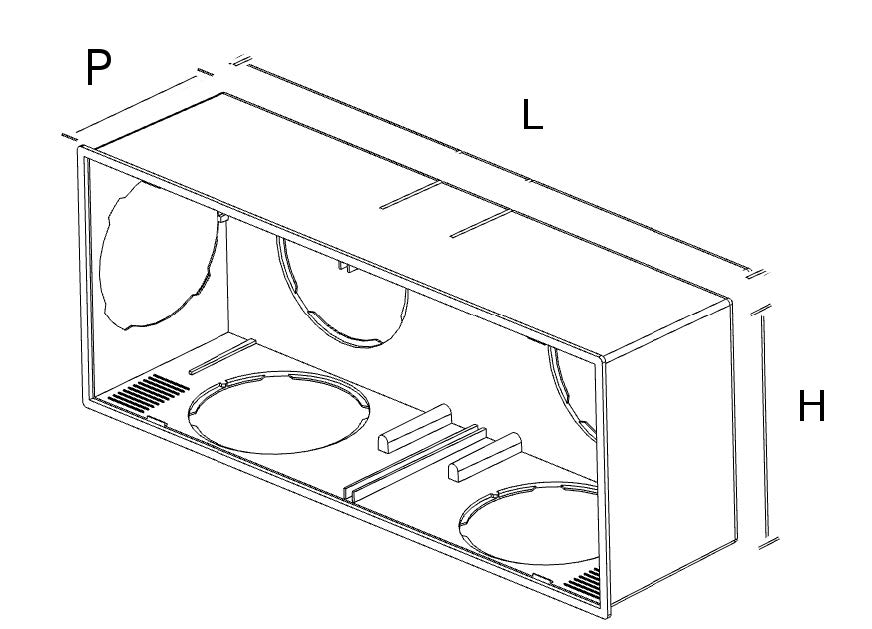

Dimensioni
| Modello | L larghezza (mm) | H altezza (mm) | P Profondità (mm) |
| EASY BOX | 290 | 110 | 80 |
Esempio di montaggio EASY BOX, EGE
Listino prezzi
| Modello | Descrizione | Euro |
| EASY BOX | kit plenum universale EASY BOX per griglie serie EGE | 49,70 |
Listino prezzi accessori
| Descrizione | Euro |
| Manicotto aggiuntivo per tubo diametro 63 mm interno in confezione da 5 pezzi | 24,29 |
| Manicotto aggiuntivo per tubo diametro 76 mm interno in confezione da 5 pezzi | 24,29 |
| Serranda di regolazione per attacchi diametro 63 mm o 75 mm interno in confezione da 5 pezzi | 14,56 |
| Coperchio per EASY BOX in confezione da 3 pezzi | 30,17 |
| Tappo per manicotto EASY BOX in confezione da 5 pezzi | 14,56 |

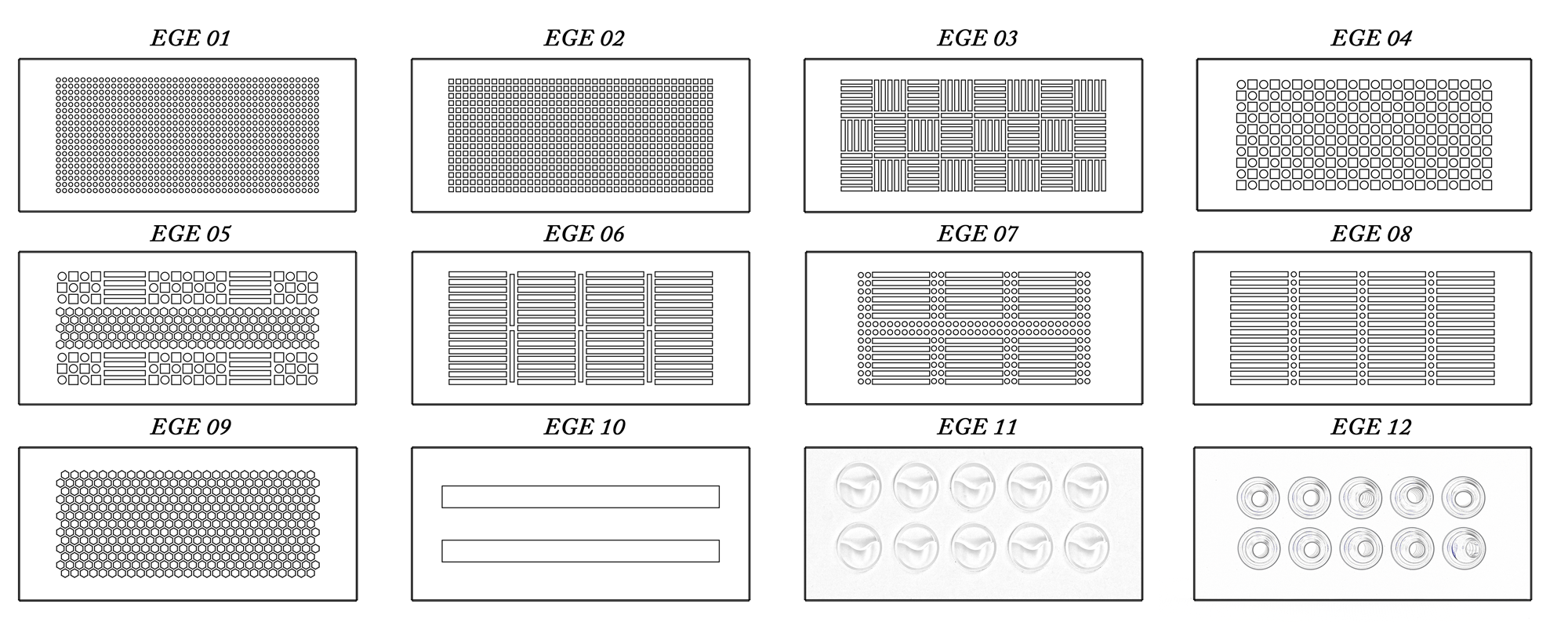

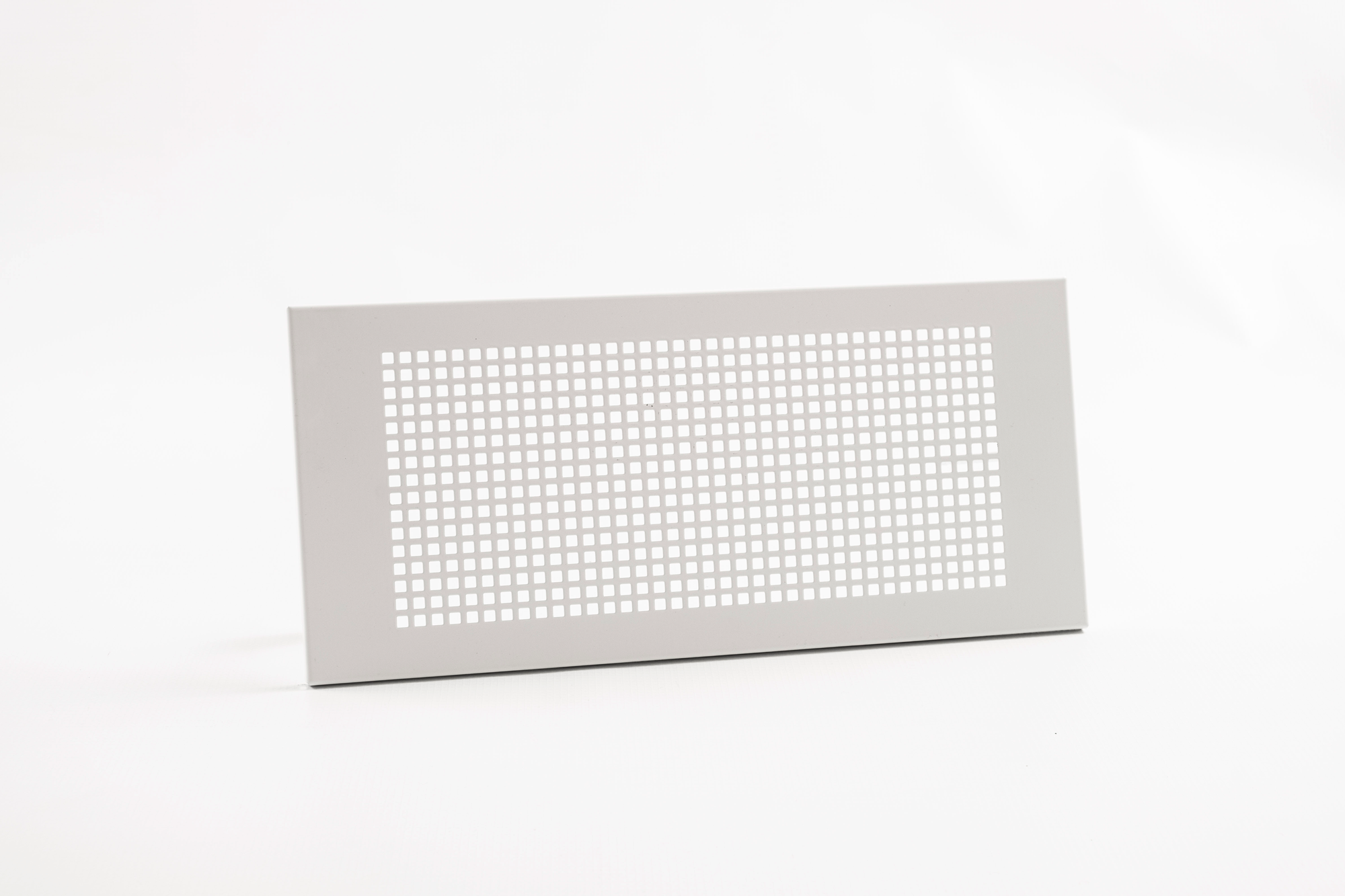

Griglie associabili
Dimensioni esterno cornice 330 mm x 150 mm (B x H)
| Modello | Euro |
| EGE 01 | 72,74 |
| EGE 02 | 72,74 |
| EGE 03 | 72,74 |
| EGE 04 | 72,74 |
| EGE 05 | 72,74 |
| EGE 06 | 72,74 |
| EGE 07 | 72,74 |
| EGE 08 | 72,74 |
| EGE 09 | 72,74 |
| EGE 10 | 86,65 |
| EGE 11 | 86,65 |
| EGE 12 | 107,25 |
