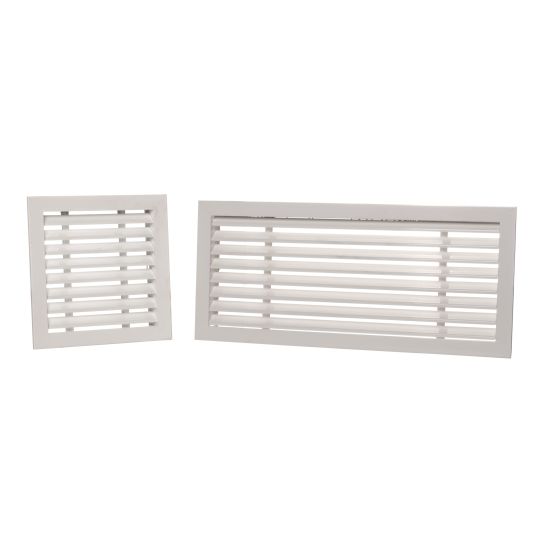

EAG Griglia di ripresa
Descrizione:
Griglia di ripresa in alluminio, verniciata bianca RAL 9016 installabile su plenum EPL o EPP con 1, 2 o 3 attacchi per il tubo HTPE PLUS 63 (diametro 63 mm interno e 75 mm esterno).
Modelli :
EAG-1212 dimensioni 120x120 mm
EAG-312 dimensioni 300x120 mm
EAG-412 dimensioni 400x120 mm
EAG-312 dimensioni 300x120 mm
EAG-412 dimensioni 400x120 mm
Accessori :
EAFI filtro con setto in poliestere efficenza G2
| griglia EAG-1212 | filtro EAFI-1212 | |
| portata m3/h | Pa | Pa |
| 10 | 10 | 6 |
| 15 | 10 | 8 |
| 20 | 10 | 10 |
| 25 | 12 | 12 |
| 30 | 15 | 15 |
| 35 | 19 | 18 |
| 40 | 25 | 21 |
| 45 | 35 | 25 |
| griglia EAG-312 | filtro EAFI-312 | |
| portata m3/h | Pa | Pa |
| 40 | 10 | 8 |
| 45 | 10 | 9 |
| 50 | 10 | 10 |
| 55 | 10 | 11 |
| 60 | 11 | 12 |
| 65 | 12 | 13 |
| 70 | 13,5 | 14 |
| 75 | 15 | 15 |
| 80 | 17 | 16 |
| 85 | 19 | 17 |
| 90 | 21 | 18 |
| griglia EAG-412 | filtro EAFI-412 | |
| portata m3/h | Pa | Pa |
| 60 | 6 | 8 |
| 70 | 7 | 10 |
| 80 | 8 | 12 |
| 90 | 9 | 14 |
| 100 | 10 | 16 |
| 120 | 13 | 17 |
| 140 | 16 | 18 |
Plenum EPL con stacco laterale
Plenum per griglie EAGF, EAG, EAL.
| Modello | dimensioni nominali | zincato | verniciato nero |
| euro | euro | ||
| EPL-1263 | 125x125x85 con 1 attacco | 76,89 | artREI6012630 |
| EPL-263 | 305x125x85 con 2 attacchi | 102,91 | artREI6002630 |
| EPL-363 | 405x125x85 con 3 attacchi | 128,87 | artREI6003630 |
Plenum EPP con stacco posteriore
Plenum in acciaio zincato per griglie EAGF, EAG, EAL
| Modello | dimensioni nominali | zincato | verniciato nero |
| euro | euro | ||
| EPP-1263 | 125x125x85 con 1 attacco | 87,58 | artREI8012630 |
| EPP-263 | 305x125x85 con 2 attacchi | 117,23 | artREI8002630 |
| EPP-363 | 405x125x85 con 3 attacchi | 146,79 | artREI8003630 |
