EVCF5 Barriere a lama d'aria
Descrizione

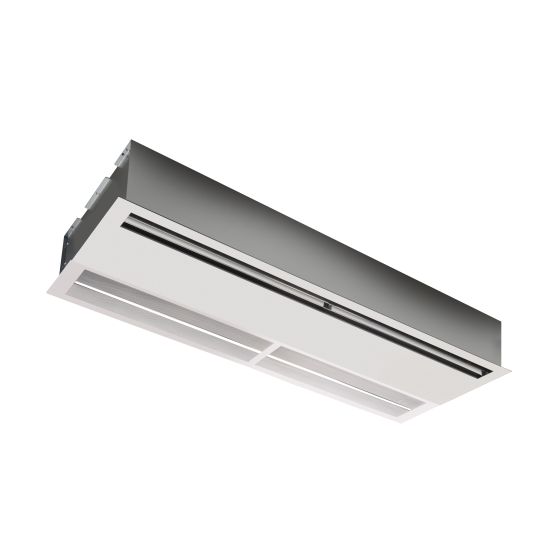

Barriera a lama d'aria per montaggio a controsoffitto su porte di altezza massima 4 metri (versione B).
Caratteristiche
Struttura in acciaio verniciato, griglia a vista verniciata di colore bianco RAL 9016.
Impiego
A controsoffitto in edifici commerciali, ristoranti, luoghi di intrattenimento.
Lunghezze
Lunghezza 1 / 1,5 / 2 / 2,5 m
Versioni
- Senza riscaldamento
- con batteria elettrica
- con batteria ad acqua.
- con batteria elettrica
- con batteria ad acqua.
Pannelli di controllo
-BASIC con commutatore manuale
-PRIME con schermo touch-screen, termostato integrato, gestione remota
da APP e possibilità di controllo da ModBus
Solamente con la lama d'aria con controllo PRIME è possibile concatenare più barriere sotto lo stesso pannello
(es. una lama d'aria PRIME + 10 lame d'aria SLAVE)
Le lame d'aria SLAVE sono prive di pannello di controllo.
-PRIME con schermo touch-screen, termostato integrato, gestione remota
da APP e possibilità di controllo da ModBus
Solamente con la lama d'aria con controllo PRIME è possibile concatenare più barriere sotto lo stesso pannello
(es. una lama d'aria PRIME + 10 lame d'aria SLAVE)
Le lame d'aria SLAVE sono prive di pannello di controllo.
A richiesta
Barriera a lama d'aria per montaggio a controsoffitto su porte di altezza massima 5 metri (versione C).

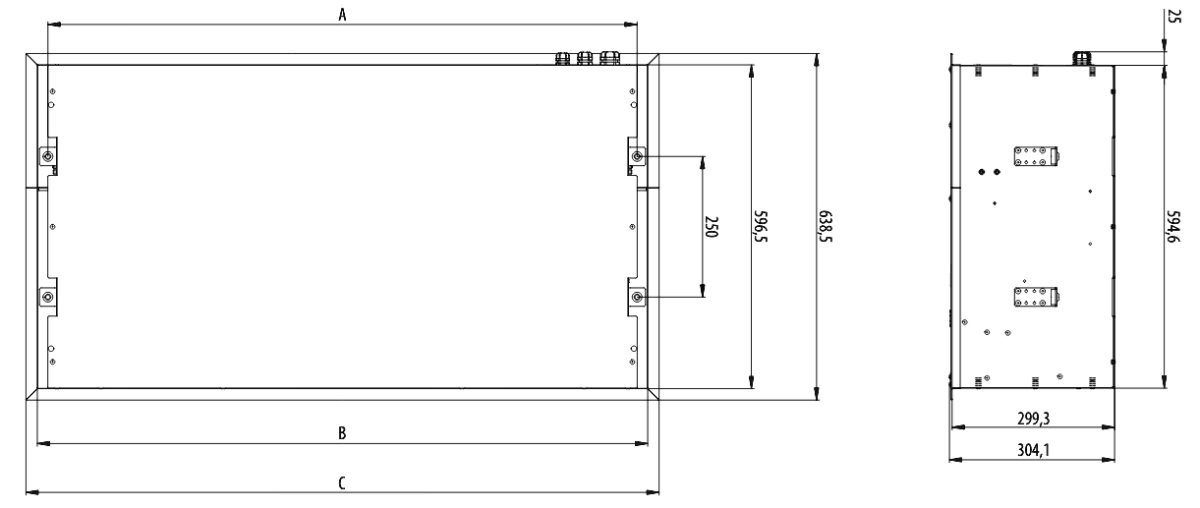

Dimensioni
Tutte le dimensioni sono espresse in mm
| Modello | A | B | C |
| EVCF 100 | 1085 | 1124 | 1166 |
| EVCF 150 | 1585 | 1624 | 1666 |
| EVCF 200 | 2085 | 2124 | 2166 |
| EVCF 250 | 2465 | 2504 | 2546 |
Dati di funzionamento
Per la batteria ad acqua potenza termica riferita ad una temperatura ambiente di +18°C e acqua ingresso 80°C uscita 60°C
| Modello | portata m3/h | Alimentazione | Corrente assorbita | lunghezza | Riscaldamento | Potenza elettrica assorbita totale | Aumento di temperatura | ||
| vel. 3 | vel. 2 | vel. 1 | A | mm | kW | ||||
| EVCF5-B-100-S | 1793 | 1225 | 822 | 230V-1F-50Hz | 2,75 | 1166 | Senza | 0,63 | - |
| EVCF5-B-150-S | 2591 | 1770 | 1193 | 230V-1F-50Hz | 4,0 | 1666 | Senza | 0,9 | - |
| EVCF5-B-200-S | 3476 | 2402 | 1659 | 230V-1F-50Hz | 5,3 | 2166 | Senza | 1,2 | - |
| EVCF5-B-250-S | 4313 | 2899 | 1959 | 230V-1F-50Hz | 6,5 | 2546 | Senza | 1,5 | - |
| EVCF5-B-100-E | 1778 | 1217 | 814 | 400V-3F-50Hz | 16,3 | 1166 | Elettrico | 10,1 | 15,7 |
| EVCF5-B-150-E | 2552 | 1738 | 1130 | 400V-3F-50Hz | 26,1 | 1666 | Elettrico | 16,0 | 17,5 |
| EVCF5-B-200-E | 3444 | 2307 | 1485 | 400V-3F-50Hz | 32,4 | 2166 | Elettrico | 20,5 | 16,4 |
| EVCF5-B-250-E | 4187 | 2844 | 1880 | 400V-3F-50Hz | 42,2 | 2546 | Elettrico | 26,1 | 17,4 |
| EVCF5-B-100-V | 1691 | 1146 | 758 | 230V-1F-50Hz | 2,75 | 1166 | Acqua | 0,63 | 36,2 |
| EVCF5-B-150-V | 2449 | 1643 | 1082 | 230V-1F-50Hz | 4,0 | 1666 | Acqua | 0,9 | 38,1 |
| EVCF5-B-200-V | 3381 | 2267 | 1422 | 230V-1F-50Hz | 5,3 | 2166 | Acqua | 1,2 | 37,6 |
| EVCF5-B-250-V | 4061 | 2765 | 1825 | 230V-1F-50Hz | 6,5 | 2546 | Acqua | 1,5 | 37,3 |
Pressione sonora
| Modello | Pressione sonora a 3 mt - dB(A) | peso | ||
| vel. 3 | vel. 2 | vel. 1 | Kg | |
| EVCF5-B-100-S | 58,3 | 50,3 | 42,3 | 37,5 |
| EVCF5-B-150-S | 60,2 | 52,1 | 42,8 | 51,0 |
| EVCF5-B-200-S | 61,5 | 53,7 | 44,6 | 66,0 |
| EVCF5-B-250-S | 62,7 | 54,4 | 45,3 | 80,0 |
| EVCF5-B-100-E | 57,9 | 49,6 | 41,5 | 39,5 |
| EVCF5-B-150-E | 60,2 | 52,1 | 42,6 | 54,5 |
| EVCF5-B-200-E | 61,2 | 53,3 | 44,3 | 71,0 |
| EVCF5-B-250-E | 62,8 | 54,5 | 45,3 | 85,0 |
| EVCF5-B-100-V | 57,5 | 49,6 | 41,2 | 41,0 |
| EVCF5-B-150-V | 59,6 | 51,6 | 42,3 | 56,0 |
| EVCF5-B-200-V | 61 | 53,3 | 44,1 | 73,0 |
| EVCF5-B-250-V | 62,5 | 54,4 | 45,3 | 87,0 |
Listino prezzi lame d'aria BASIC
| Modello | Euro |
| EVCF5-B-100S-BA | artVR65100010 |
| EVCF5-B-150S-BA | artVR65100040 |
| EVCF5-B-200S-BA | artVR65100070 |
| EVCF5-B-250S-BA | artVR65100100 |
| EVCF5-B-100E-BA | artVR65100000 |
| EVCF5-B-150E-BA | artVR65100030 |
| EVCF5-B-200E-BA | artVR65100060 |
| EVCF5-B-250E-BA | artVR65100090 |
| EVCF5-B-100V-BA | artVR65100020 |
| EVCF5-B-150V-BA | artVR65100050 |
| EVCF5-B-200V-BA | artVR65100080 |
| EVCF5-B-250V-BA | artVR65100110 |
Pannello di comando BASIC
pannello BASIC
Listino prezzi lame d'aria PRIME
| Modello | Euro |
| EVCF5-B-100S-PR | artVR65200010 |
| EVCF5-B-150S-PR | artVR65200040 |
| EVCF5-B-200S-PR | artVR65200070 |
| EVCF5-B-250S-PR | artVR65200100 |
| EVCF5-B-100E-PR | artVR65200000 |
| EVCF5-B-150E-PR | artVR65200030 |
| EVCF5-B-200E-PR | artVR65200060 |
| EVCF5-B-250E-PR | artVR65200090 |
| EVCF5-B-100V-PR | artVR65200020 |
| EVCF5-B-150V-PR | artVR65200050 |
| EVCF5-B-200V-PR | artVR65200080 |
| EVCF5-B-250V-PR | artVR65200110 |
Pannello di comando PRIME.
pannello PRIME
Listino prezzi lame d'aria SLAVE
| Modello | Euro |
| EVCF5-B-100S-PS | artVR65300010 |
| EVCF5-B-150S-PS | artVR65300040 |
| EVCF5-B-200S-PS | artVR65300070 |
| EVCF5-B-250S-PS | artVR65300100 |
| EVCF5-B-100E-PS | artVR65300000 |
| EVCF5-B-150E-PS | artVR65300030 |
| EVCF5-B-200E-PS | artVR65300060 |
| EVCF5-B-250E-PS | artVR65300090 |
| EVCF5-B-100V-PS | artVR65300020 |
| EVCF5-B-150V-PS | artVR65300050 |
| EVCF5-B-200V-PS | artVR65300080 |
| EVCF5-B-250V-PS | artVR65300110 |
SENZA pannello di controllo
Accessori opzionali
| Modello | Descrizione | euro |
| EDS | interruttore apertura porte (comando per versione BASIC) | 163,13 |
| EDK-B-3 | Interruttore apertura porta (comando per versione PRIME) | 82,97 |
| ETER-P | Termostato ambiente da parete | 76,69 |
| EV135-3/4B | Valvola a 3 vie con capillare | 807,29 |
| EZV3 | Valvola a 3 vie motorizzata ON/OFF | 430,83 |
| EVCS4-KONZ-STE | coppia staffe per montaggio a muro | 246,79 |
| EVCS4-KONZ-STR | coppia staffe per montaggio a soffitto | 160,34 |
| Verniciatura RAL a richiesta | ||
