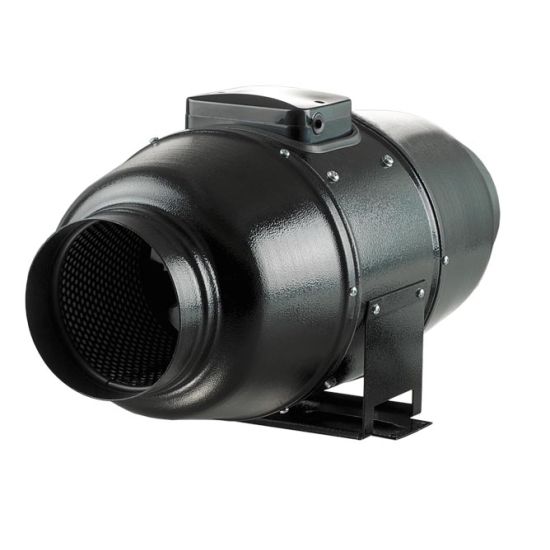

EVTTS Ventilatori in linea silenziati

Descrizione

Ventilatori da canale circolare con isolamento fonoassorbente e motore monofase.

Caratteristiche

Involucro in acciaio verniciato.
Interno in lamiera forata.
Isolamento in lana minerale spessore 50 mm.
Grado di protezione: IPX4.

Impiego

Su canalizzazioni circolari dove sia necessario contenere la rumorosità.

Accessori

Regolatore elettronico di velocità: modello RCS 300.

Dimensioni

tutte le dimensioni sono espresse in mm

Modello	dimensioni					peso kg
Modello	Ø D	B	B1	L	H	peso kg
100	98	215	243	505	237	4,6
125	123	215	243	474	237	4,6
150	147	247	274	580	260	6,1
200	198	293	386	550	295	8
250	248	358	445	658	360	15
315	313	432	520	780	434	25

Dati di funzionamento

dB(A): indice di rumorosità a 3 m.

I ventilatori si dividono in 2 esecuzioni diverse:
- 2V : ventilatori a due velocità
- 3V : ventilatori a tre velocità

Modello	velocità	giri	Potenza assorbita		°C max	dB(A)	portata m³/h
Modello	velocità	giri	W	A	°C max	dB(A)	0 Pa	50 Pa	100 Pa	150 Pa	200 Pa	250 Pa	350 Pa	400 Pa
100-3V	min	1695	9	0,08	60	16	100	20
	med	2424	12	0,09	60	21	140	80	20
	max	2785	23	0,10	60	27	240	170	70
125-3V	min	1784	16	0,08	60	16	155
	med	2473	21	0,09	60	21	214	70
	max	2788	25	0,10	60	25	340	260	140	20
150-2V	min	1970	45	0,20	60	26	405	360	280	140
150-2V	max	2645	52	0,23	60	33	550	510	460	375	125
200-3V	min	2376	82	0,37	60	30	730	590	460	330
	med	2382	100	0,44	60	34	960	850	740	590	370	140
	max	2445	110	0,49	60	36	1020	920	810	680	540	360
250-2V	min	1965	127	0,52	60	34	1050	890	710	590	420	250
250-2V	max	2495	178	0,79	60	38	1330	1220	1120	1020	900	750	400	200
315-2V	min	1975	213	0,93	60	36	1530	1300	1200	1000	770	600	270	125
315-2V	max	2545	313	1,41	60	40	1950	1800	1700	1550	1480	1300	1030	850
