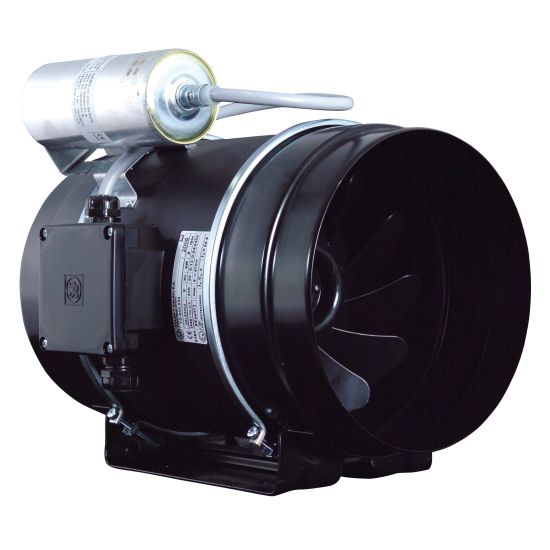

EVTD ATEX Ventilatori elicocentrifughi da canale circolare ATEX
Descrizione
Estrattori elicocentrifughi in linea per condotti circolari a basso profilo, specificamente progettati per l’estrazione di aria in atmosfere esplosive, costruiti in lamiera di acciaio protetta contro la corrosione con verniciature poliestere di colore nero (ad eccezione del modello EVTD-800/200, costruito in materiale plastico trattato per evitare il formarsi di elettricità statica), gruppo motore-ventola estraibile senza smontare il collegamento ai condotti.
Caratteristiche
Monofase 230V-50Hz.
IP44, classe B.
Temperatura di funzionamento da -20ºC a +40ºC.
Motori antiesplosivi, in accordo alla direttiva ATEX 94/9/CE.
Per il modello 800:
- Sicurezza aumentata
II2G EExeIIT3
EC nr. LOM 08ATEX2052 X Supplemento 2.
Per i modelli 1100 e 1200:
- Sicurezza aumentata
II2G EExeIIT3 Gb
EC nr. LOM 11ATEX2021 X Supplemento 1.
IP44, classe B.
Temperatura di funzionamento da -20ºC a +40ºC.
Motori antiesplosivi, in accordo alla direttiva ATEX 94/9/CE.
Per il modello 800:
- Sicurezza aumentata
II2G EExeIIT3
EC nr. LOM 08ATEX2052 X Supplemento 2.
Per i modelli 1100 e 1200:
- Sicurezza aumentata
II2G EExeIIT3 Gb
EC nr. LOM 11ATEX2021 X Supplemento 1.
Impiego
Adatto per l’estrazione di aria in atmosfere esplosive.
Accessori
- Raccordo per canale rettangolare.
- Rete di protezione.
- Rete di protezione.
Note
EVTD ATEX non può esser regolato da regolatore di velocità.

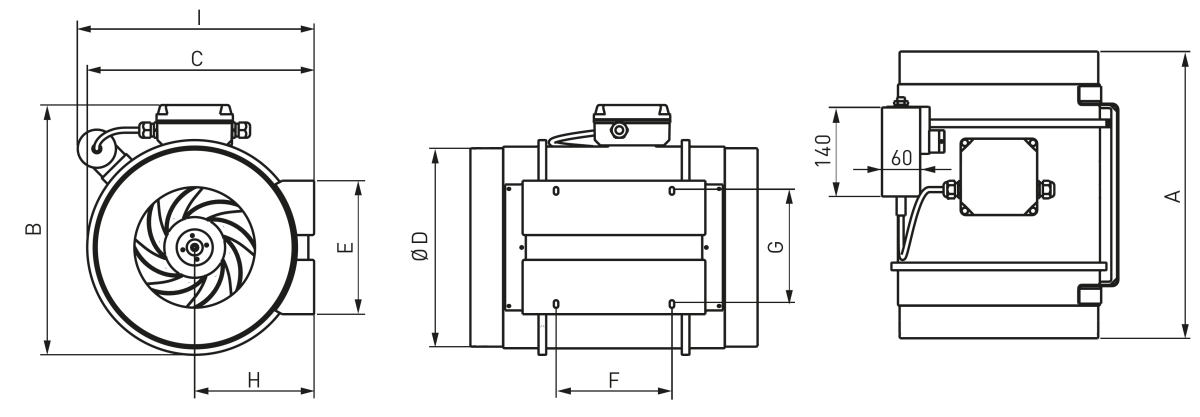

Dimensioni
tutte le dimensioni sono espresse in mm.
| Modello EVTD ATEX | A | B | C | ØD | E | F | G | H | I |
| EVTD 800/200-ATEX | 302 | 255 | 232,5 | 198 | 140 | 100 | 94 | 124 | 275,6 |
| EVTD 1100/250-ATEX | 386 | 324 | 291 | 248 | 168 | 145 | 140 | 155 | 339 |
| EVTD 1200/315-ATEX | 450 | 392 | 356 | 312 | 210 | 182 | 178 | 188 | 371 |
Dati di funzionamento
| Modello SILENT | velocità r.p.m. | Potenza Max ass. | Corrente Max ass. | Portata aria massima | Livello pressione sonora dB(A) | Ø Condotto | ||
| W | A | m3/h | Aspirazione | Irradiato | Espulsione | mm | ||
| EVTD 800/200-ATEX | 2450 | 120 | 0,50 | 1.020 | 53 | 43 | 55 | 200 |
| EVTD 1100/250-ATEX | 2630 | 197 | 0,81 | 1.130 | 59 | 46 | 65 | 250 |
| EVTD 1200/315-ATEX | 2600 | 170 | 0,71 | 1.320 | 56 | 44 | 59 | 315 |
Temperatura di esercizio e pesi
| Modello EVTD ATEX | Temp. di esercizio | peso |
| °C | Kg | |
| EVTD 800/200-ATEX | -20/+40 | 5 |
| EVTD 1100/250-ATEX | -20/+40 | 20 |
| EVTD 1200/315-ATEX | -20/+40 | 25 |
Dati prestazionali
| Modello EVTD ATEX | portata | |||||||||
| 0 Pa | 40 Pa | 80 Pa | 100 Pa | 150 Pa | 200 Pa | 250 Pa | 350 Pa | 400 Pa | 500 Pa | |
| EVTD 800/200-ATEX | 1020 | 950 | 900 | 880 | 790 | 220 | ||||
| EVTD 1100/250-ATEX | 1130 | 1070 | 980 | 950 | 800 | 700 | 430 | 210 | 170 | |
| EVTD 1200/315-ATEX | 1300 | 1220 | 1150 | 1100 | 980 | 820 | 630 | 410 | 320 | 190 |
Listino Prezzi
| Modello | Ventilatore EVTD ATEX |
| euro | |
| EVTD 800/200-ATEX | 2.436,03 |
| EVTD 1100/250-ATEX | 2.868,28 |
| EVTD 1200/315-ATEX | 3.769,87 |
