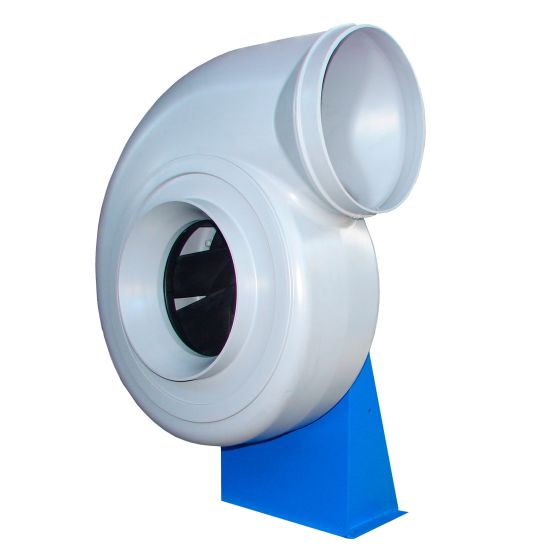

EVCP Ventilatori centrifughi in materiale plastico

Descrizione

Ventilatori centrifughi in polietilene o polipropilene con girante a pale rovesce.

Caratteristiche

Materiale:
- coclea e girante in polietilene o polipropilene;
- sedia in acciaio verniciato a polveri epossidiche;
-Motore trifase 400V IP55.

Impiego

Adatto a convogliare fumi e vapori corrosivi alla temperatura max 60°C.

A richiesta

-motore monofase.
-motore antideflagrante.

Nota

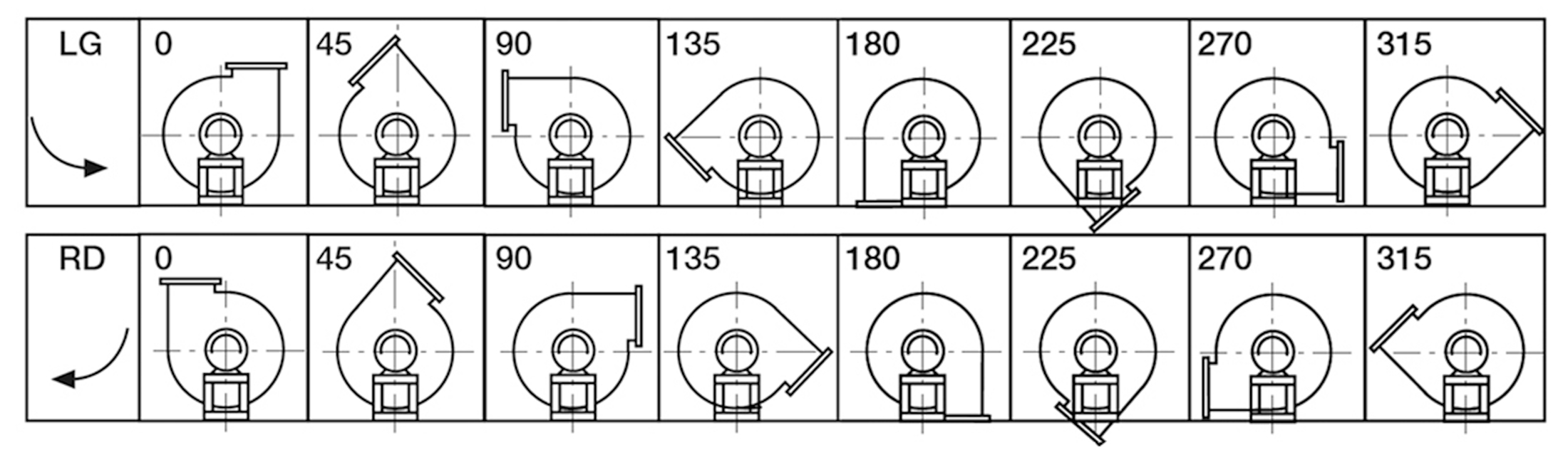

In fase d'ordine indicare l'orientamento del ventilatore come da specifiche sotto riportate.
Esempio: LG 270, RD 90.

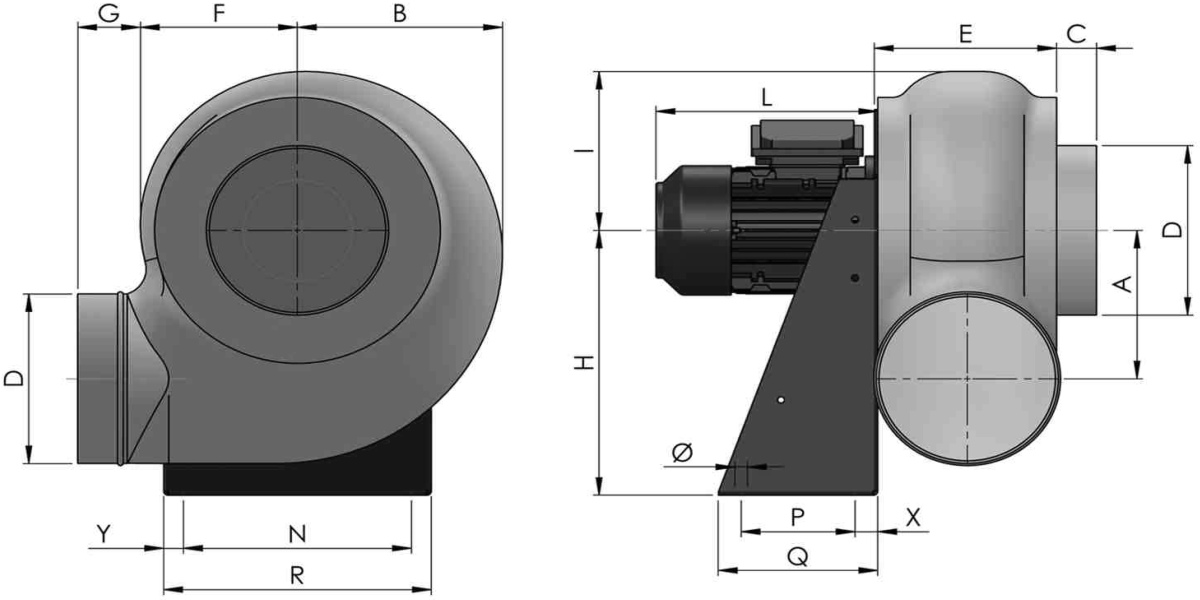

Dimensioni

tutte le dimensioni sono espresse in mm

Modello	A	B	C	D	E	F	G	H	I	L	N	P	Q	R	Y	X	Ø
20-2	140	180	35	160	160	138	55	250	150	195	200	100	140	235	17,5	20	11

25-2	173	228	35	200	185	170	55	310	190	220	255	100	140	290	17,5	20	11

25-4	173	228	35	200	185	170	55	310	190	190	255	100	140	290	17,5	20	11
28-2	208	255	40	225	195	190	70	350	210	240	280	120	190	316	18	35	11

28-4	208	255	40	225	195	190	70	350	210	190	280	120	190	316	18	35	11
31-2	240	280	40	250	200	210	70	410	230	290	320	150	230	355	17,5	40	11

31-4	240	280	40	250	200	210	70	410	230	220	320	150	230	355	17,5	40	11
31-6	240	280	40	250	200	210	70	410	230	210	320	150	230	355	17,5	40	11
35-2	260	312	40	280	237	230	55	445	270	290	355	150	230	390	17,5	40	11

35-4	260	312	40	280	237	230	55	445	270	210	355	150	230	390	17,5	40	11
35-6	260	312	40	280	237	230	55	445	270	210	355	150	230	390	17,5	40	11
40-4	290	356	40	315	252	264	55	495	295	140	325	170	250	365	20	40	11

40-6	290	356	40	315	252	264	55	495	295	220	325	170	250	365	20	40	11
45-4	324	400	40	355	287	295	55	550	330	240	370	170	250	410	20	40	11

45-6	324	400	40	355	287	395	55	550	330	290	370	170	250	410	20	40	11

Caratteristiche tecniche

Modello	Grandezza mot.	kW	Giri r.p.m.	Kg
20-2	63	0,18	2750	9

25-2	71	0,37	2800	13

25-4	63	0,12	1370	10
28-2	80	0,75	2850	19

28-4	63	0,18	1370	14
31-2	90	1,5	2850	26

31-4	71	0,25	1400	19
31-6	71	0,18	930	19
35-2	90	2,2	2870	32

35-4	71	0,37	930	23
35-6	71	0,18	930	23
40-4	80	0,55	1410	33

40-6	71	0,25	920	30
45-4	80	1,1	920	37

45-6	90	0,37	1410	40

Dati di funzionamento

dB (A): indice di rumorosità

Modello	dB (A)	portata m³/h
Modello	dB (A)	360	480	600	720	840	960	1200	1500	1860	2400	3000	3800	4600	5400
20 2	62	440	410	390	350	300	210									pressione Pa
25 2	71					690	680	650	590	450
28 2	75						960	950	940	840	640	360
31 2	79								1200	1150	1050	900	720
35 2	80										1600	1590	1500	1200	1050
25 4	54	180	175	170	155	135	115
28 4	55		270	265	240	230	220	175	130
31 4	59				330	320	315	280	260	200
35 4	61							420	410	370	280	210
40 4	69								530	520	470	420	330
45 4	70									680	670	600	540	440	350
31 6	48			135	130	115	100	80
35 6	52				180	175	170	160	140	105
40 6	56							230	200	190	145
45 6	59								270	260	220	165	105

Listino prezzi

Modello	trifase	Inverter IP20	Modello	trifase	Inverter IP20
	euro	euro		euro	euro
20 2	989,59	694,86	35 4	2.007,33	694,86
25 2	1.329,75	694,86	40 4	2.445,51	694,86
28 2	1.704,82	694,86	45 4	3.115,72	819,20
31 2	2.043,01	819,20	31 6	1.767,96	694,86
35 2	2.379,28	1.009,37	35 6	2.022,65	694,86
25 4	1.258,47	694,86	40 6	2.389,46	694,86
28 4	1.513,20	694,86	45 6	2.853,09	694,86
31 4	1.724,41	694,86

Accessori: listino prezzi

diametro	curva a 90°	tronchetti con rete	giunto	serranda regolazione	serranda di non ritorno	terminale
	euro	euro	euro	euro	euro	euro
160	126,84	137,36	63,44	248,36	264,20	892,92
200	153,20	179,64	73,96	280,00	327,60	1.009,16
225	184,92	206,04	79,24	295,88	380,44	1.040,88
250	211,36	243,04	89,80	306,44	422,64	1.083,08
280	280,00	258,92	95,12	322,28	454,36	1.188,80
315	332,84	269,44	105,68	380,44	480,80	1.294,48
355	449,12	330,20	121,52	385,68	533,60	1.442,40
400	560,08		190,16	417,40	565,32
450
