EVINS Cassoncini ventilanti silenziati con motore EC fino a 1600 m³/h
Descrizione
Cassoncini silenziati con ventilatore elettronico radiale a pale rovesce per impianti di ventilazione o di estrazione dell’aria.
Caratteristiche
Il cassoncino EVINS è composto da una struttura autoportante in lamiera zincata con isolamento interno in materiale fonoassorbente spessore 50 mm. Nel box sono presenti 2 attacchi circolari maschio con guarnizione per evitare trafilamenti. Il pannello frontale con apertura a libro permette una facile manutenzione.
Il ventilatore installato all’interno del cassoncino è del tipo elettronico radiale a pale rovesce conforme alla normativa Erp. La regolazione della velocità della ventola può avvenire mediante variatore di velocità dedicato oppure con segnale esterno 0-10 V.
Temperatura massima del flusso dell'aria -20°C / +50°C.
Alimentazione 230V / 1ph / 50Hz.
Grado di protezione box IP44 (IP54 modello EVINS-315).
Grado di protezione morsettiera IP55.
Il ventilatore installato all’interno del cassoncino è del tipo elettronico radiale a pale rovesce conforme alla normativa Erp. La regolazione della velocità della ventola può avvenire mediante variatore di velocità dedicato oppure con segnale esterno 0-10 V.
Temperatura massima del flusso dell'aria -20°C / +50°C.
Alimentazione 230V / 1ph / 50Hz.
Grado di protezione box IP44 (IP54 modello EVINS-315).
Grado di protezione morsettiera IP55.
Impiego
Aspirazione o immissione di aria pulita o leggermente polverosa.
Portate da 100 a 1600 m³/h e pressioni statiche fino a 1000 Pa.
Portate da 100 a 1600 m³/h e pressioni statiche fino a 1000 Pa.
Elettronica di comando
- EVSRC variatore di velocità;
- segnale 0-10V proveniente da regolatore esterno.
- segnale 0-10V proveniente da regolatore esterno.
Accessori

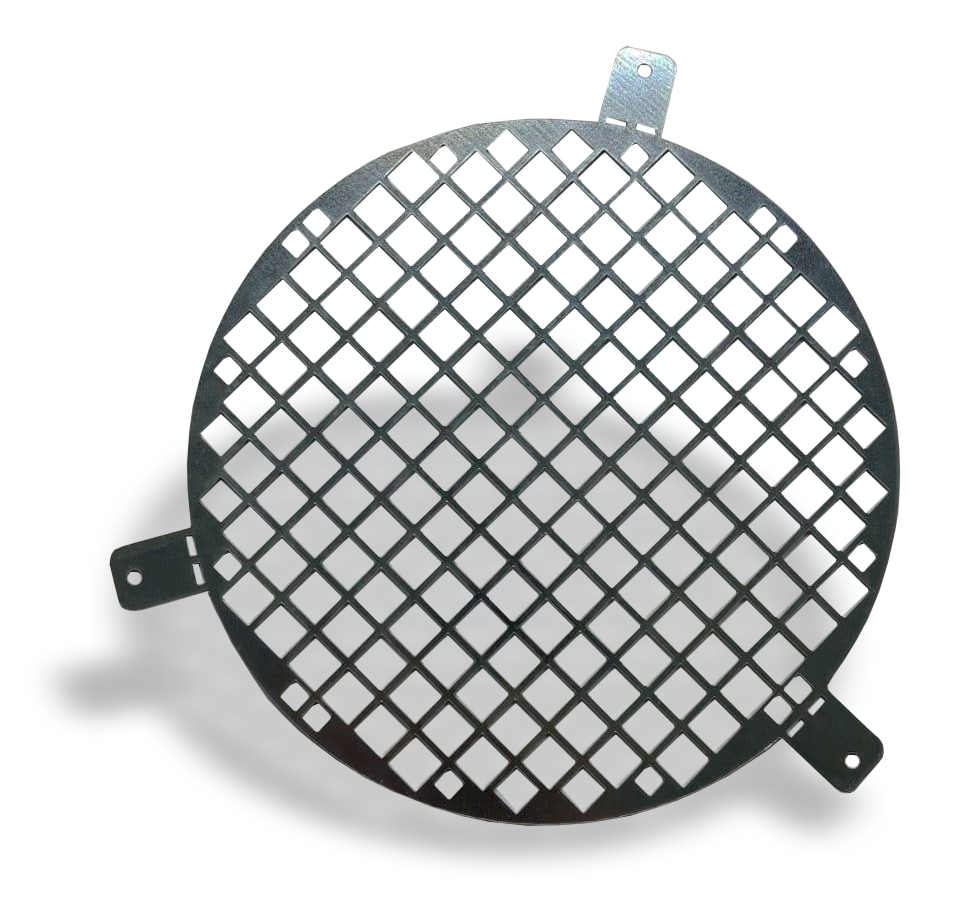

Rete di protezione (obbligatoria per l’utilizzo a bocca libera).

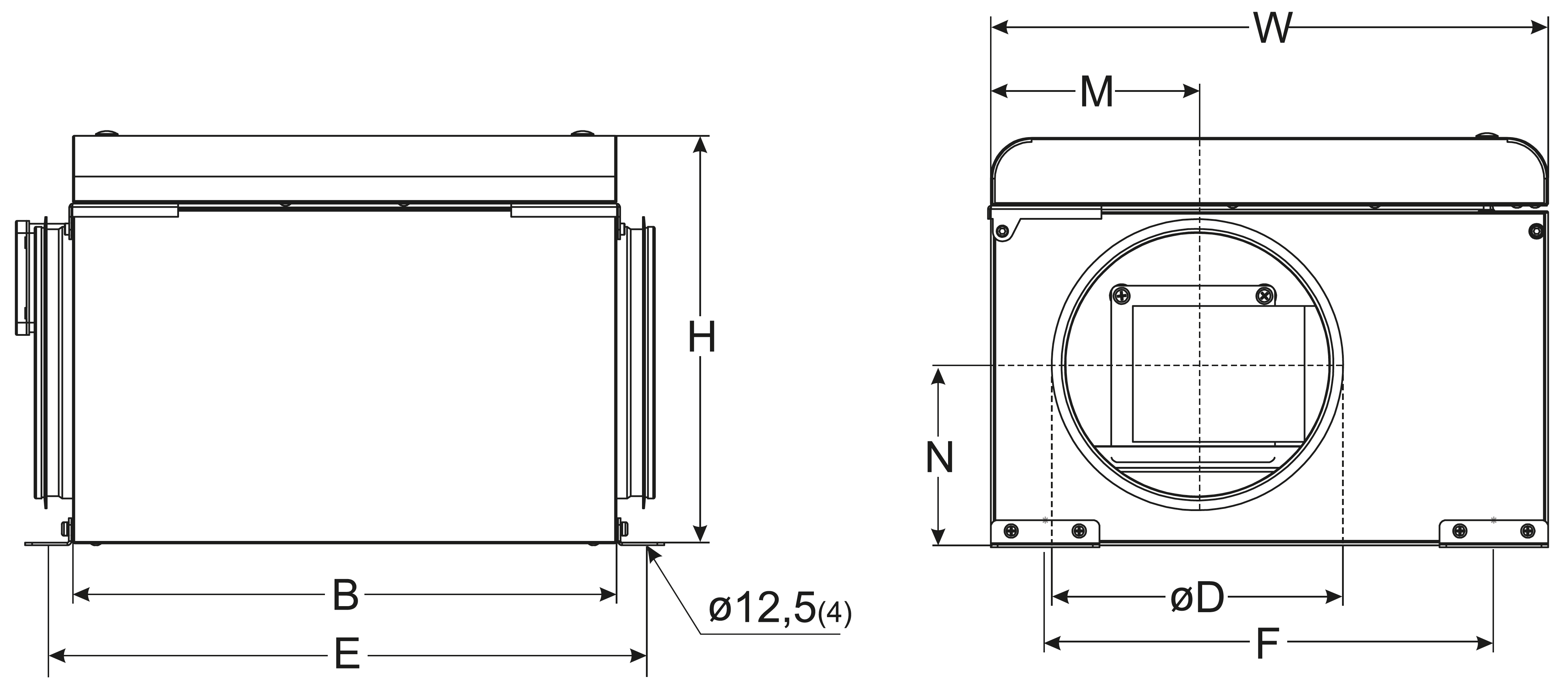

Dimensioni
Tutte le dimensioni sono espresse in mm.
| Modello | B | W | H | M | N | D | E | F | Kg |
| EVINS-125 | 400 | 410 | 325 | 205 | 165,5 | 125 | 440 | 330 | 12,3 |
| EVINS-160 | 550 | 485 | 340 | 149 | 193 | 160 | 590 | 405 | 19 |
| EVINS-200 | 600 | 545 | 425 | 170 | 259,3 | 200 | 640 | 465 | 25 |
| EVINS-250 | 600 | 545 | 425 | 194 | 234,5 | 250 | 640 | 565 | 25 |
| EVINS-315 | 437 | 595 | 475 | 297,5 | 238 | 315 | 477 | 515 | 31 |
Caratteristiche tecniche
Dati riferiti ai valori nominali dichiarati dal costruttore dei ventilatori.
| Modello EVINS | 125 | 160 | 200 | 250 | 315 | |
| Tipo di Ventilatore | Plug fan | |||||
| Numero Ventilatori | Nr | 1 | ||||
| Livello di pressione sonora in campo libero a 1 m dal ventilatore con le bocche canalizzate Lp | dB(A) | 47 | 54 | 58 | 63 | 63 |
| Alimentazione | V / ph / Hz | 230/1/50 | ||||
| Corrente max assorbita | A | 0,4 | 0,99 | 1,45 | 1,69 | 3 |
| Potenza max assorbita | W | 53 | 114 | 195 | 213 | 400 |
Portata aria
| Modello | Pressione statica Pa | ||||||
| 200 | 300 | 400 | 600 | 800 | 1000 | ||
| portata m3/h | |||||||
| EVINS-125 | 120 | 30 | |||||
| EVINS-160 | 460 | 390 | 300 | 180 | 40 | ||
| EVINS-200 | 880 | 790 | 670 | 480 | 300 | 120 | |
| EVINS-250 | 950 | 850 | 750 | 550 | 310 | ||
| EVINS-315 | 1520 | 1430 | 1320 | 1080 | 680 | ||
Listino prezzi
| Modello | Euro | variatore di velocità | rete di protezione |
| EVSRC | |||
| EVINS-125 | 999,62 | 135,85 | 26,46 |
| EVINS-160 | 1.248,63 | 135,85 | 31,76 |
| EVINS-200 | 1.436,73 | 135,85 | 37,05 |
| EVINS-250 | 1.513,76 | 135,85 | 45,87 |
| EVINS-315 | 3.258,61 | 135,85 | 52,93 |
