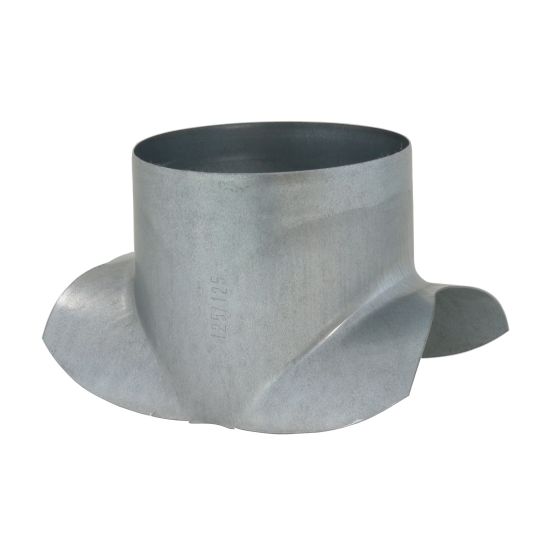

MS Manicotti a sella

Descrizione

Manicotti a sella stampati a 90° in lamiera zincata.

Caratteristiche

Spessore lamiera:
- diametri 80-250 mm t=0,7 mm.

Lunghezza innesto:
- diametro 80 mm = 25 mm;
- diametri 100-250 mm = 40 mm;
- diametri 280-315 mm = 60 mm.

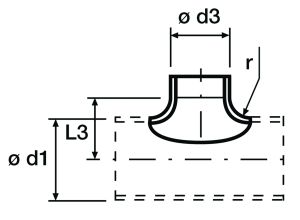

Dimensioni e Listino prezzi

tutte le dimensioni sono espresse in mm

Modello d1	d3	L3	r	manicotto a sella MS	Modello d1	d3	L3	r	manicotto a sella MS
				euro					euro
100	80	60	10	5,83	300	150	170	20	artSA09030150
140	80	80	10	artSA09014080	315	150	175	20	a.r.
150	80	85	10	5,83	180	160	110	20	artSA09018160
160	80	90	10	a.r.	200	160	120	20	11,10
125	100	75	15	7,04	250	160	145	20	11,10
140	100	85	15	artSA09014100	280	160	160	20	artSA09028160
150	100	90	15	7,04	300	160	170	20	a.r.
160	100	95	15	a.r.	315	160	175	20	a.r.
140	125	85	15	artSA09014120	250	180	150	25	artSA09025180
150	125	90	15	8,18	280	180	165	25	artSA09028180
160	125	95	15	a.r.	300	180	175	25	artSA09030180
180	125	105	15	artSA09018120	315	180	180	25	artSA09031180
200	125	115	15	8,18	250	200	150	25	14,14
180	150	110	20	artSA09018150	280	200	165	25	artSA09028200
200	150	120	20	10,78	300	200	175	25	a.r.
250	150	145	20	10,78	315	200	180	25	a.r.
280	150	160	20	artSA09028150
