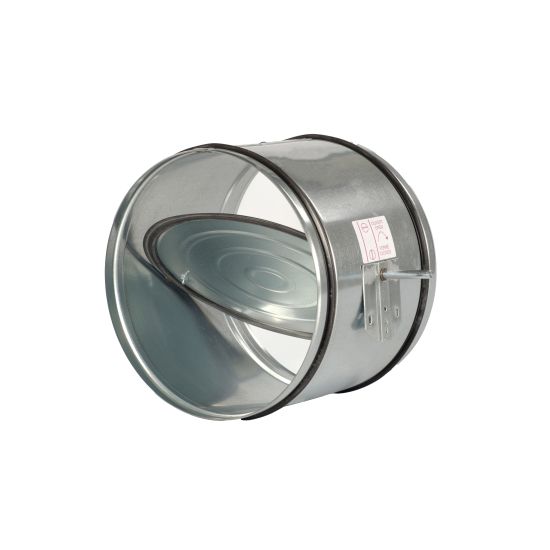

EDRG-T Serrande circolari a tenuta in acciaio zincato
Descizione
Serrande circolari in acciaio zincato con guarnizione siliconica di tenuta sulla pala.
Impiego
Le serrande di tenuta sono utilizzate negli impianti di ventilazione e condizionamento per il bilanciamento dei circuiti.
Caratteristiche
Cassa in lamiera d’acciaio zincata, (spessore e lunghezza vedi tabella illustrativa), pala in lamiera d’acciaio zincata (spessore vedi tabella illustrativa), perni di comando ø8 mm oppure ø12 mm (vedi tabella illustrativa), boccole in bronzo se ø8 e nylon se ø12, guarnizione siliconica sulla pala.
Prove del rumore autogenerato eseguite secondo la normativa EN ISO 3741. Prova di tenuta secondo normativa EN 1751.
Prove del rumore autogenerato eseguite secondo la normativa EN ISO 3741. Prova di tenuta secondo normativa EN 1751.
A richiesta
Versione in AISI 304-316L;
Versione con boccole in bronzo e supporto termoisolato per alta temperatura fino a 180°C.
Versione con boccole in bronzo e supporto termoisolato per alta temperatura fino a 180°C.
Accessori
Flange;
Comando manuale R9 per perno ø8 mm;
Comando manuale R11/R12 per perno ø12 mm;
Servomotore elettrico Belimo.
Comando manuale R9 per perno ø8 mm;
Comando manuale R11/R12 per perno ø12 mm;
Servomotore elettrico Belimo.

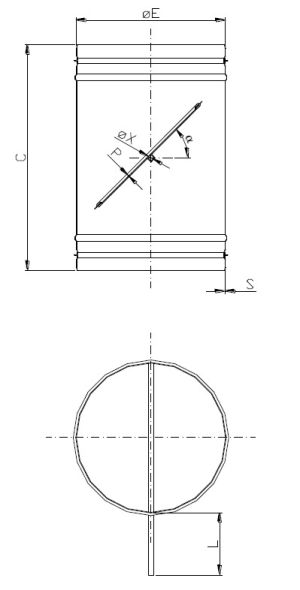

Listino e Dimensioni EDRG-T
| Ø E | S | Ø perno | C profondità cassa | L sporgenza perno | |
| Modello EDRG-T | Spessore lamiera acciaio zincato | mm | mm | mm | € |
| 100 | 8/10 | 8 | 200 | 60 | 52,32 |
| 125 | 8/10 | 8 | 200 | 60 | 56,98 |
| 150 | 8/10 | 8 | 200 | 60 | 62,22 |
| 160 | 8/10 | 8 | 200 | 60 | 64,72 |
| 180 | 8/10 | 8 | 200 | 60 | 69,95 |
| 200 | 8/10 | 8 | 200 | 60 | 75,21 |
| 250 | 8/10 | 8 | 200 | 60 | 81,69 |
| 280 | 8/10 | 8 | 200 | 60 | artSA39002800 |
| 300 | 10/10 | 12 | 300 | 100 | 91,89 |
| 315 | 10/10 | 12 | 300 | 100 | 101,33 |
| 355 | 10/10 | 12 | 300 | 100 | 131,36 |
| 400 | 12/10 | 12 | 400 | 100 | 164,21 |
Supporto termoisolato
| Descrizione | € |
| Supporto termoisolato per EDRG-T in lamiera ZINCATA | 267,47 |
| Supporto termoisolato per EDRG-T in acciaio INOX 304 | a.r. |
| Supporto termoisolato per EDRG-T in acciaio INOX 316L | a.r. |

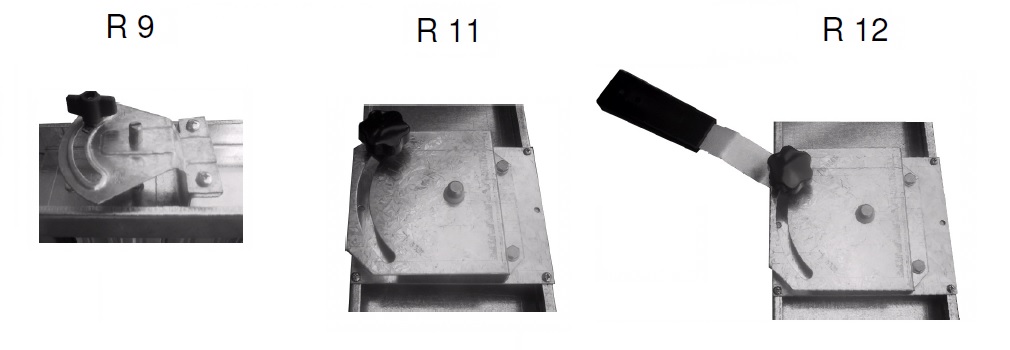

Comando manuale
| Ø perno (mm) | Descrizione | € |
| 8 | Comando manuale R9 per EDRG-T | 9,45 |
| 12 | Comando manuale R11 per EDRG-T | 26,45 |
| 12 | Comando manuale R12 per EDRG-T | 37,79 |
Comando manuale
Servomotori consigliati
| Servomotori SENZA RITORNO A MOLLA | ||
| LM..A | ||
| Coppia | 5 Nm | |
| Morsetto universale per dimensione perno (mm): | 6-20 | |
| Per serrande fino a: | 1 m2 | |
| ON/OFF 3-PUNTI | AC /DC 24 V | LM24A |
| AC/DC 24 V con contatto ausiliario | LM24A-S | |
| AC 230 V | LM230A | |
| AC 230 V con contatto ausiliario | LM230A-S | |
| MODULANTE Comando 0-10V | AC /DC 24 V | LM24A-SR |
| AC/DC 24 V con contatto ausiliario | ||
| AC 230 V | LM230ASR | |
| Servomotori CON RITORNO A MOLLA fino al modello EDRG-T 280 | Servomotori CON RITORNO A MOLLA dal modello EDRG-T 300 fino al modello EDRG-T 400 | ||
| LF | NF | ||
| Coppia | 4 Nm | 10 Nm | |
| Morsetto universale per dimensione perno (mm): | 8-16 | 10-22 | |
| Per serrande fino a: | 0,8 m2 | 2 m2 | |
| ON/OFF 3-PUNTI | AC /DC 24 V | LF24 | NF24A |
| AC/DC 24 V con contatto ausiliario | LF24-S | NF24A-S2 | |
| AC 230 V | LF230 | NFA | |
| AC 230 V con contatto ausiliario | LF230-S | NFA-S2 | |
| MODULANTE Comando 0-10V | AC /DC 24 V | LF24-SR | NF24A-SR |
| AC/DC 24 V con contatto ausiliario | NF24A-SR-S2 | ||
| AC 230 V | |||
