BS Curve stampate e curve a settori

Descrizione

Curve stampate in lamiera zincata e aisi 316 saldate a tenuta e calibrate.

Caratteristiche

Spessore lamiera:
- diametri 80-300 mm t=0,6 mm;
- diametro 315 mm t=0,7 mm;
- inox AISI 316 t=0,7 mm.

Lunghezza innesto:
- diametri 80-250 mm = 40 mm;
- diametri 280-315 mm = 60 mm.

Dimensioni e Listino prezzi

Tutte le dimensioni sono espresse in mm.
La curva di diametro 120 mm non è conforme al disegno.

Modello d1	curva BS15 BS30 BS45				curva BS60 BS90			curve zincate a tenuta con guarnizioni BSG90
Modello d1	zincata BS15	zincata BS30	zincata BS45	inox AISI 316 BS45	zincata BS60	zincata BS90	inox AISI 316 BS90	curve zincate a tenuta con guarnizioni BSG90
	euro	euro	euro	euro	euro	euro	euro	euro
80	artSA01000800	8,64	8,96	a.r.	10,34	10,66	a.r.	12,86
100	artSA01001000	10,15	10,66	a.r.	11,86	12,36	a.r.	14,77
120	artSA01001200	a.r.	20,36	-	23,24	28,18
125	artSA01001250	12,68	12,93	a.r.	13,75	15,96	a.r.	18,16
140	artSA01001400	artSA02001400	14,44		18,23	20,31
150	artSA01001500	15,64	15,96	a.r.	20,31	21,32	a.r.	24,07
160	artSA01001600	16,52	16,65		22,20	23,15		25,97
180	artSA01001800	18,92	19,43		26,80	27,81
200	artSA01002000	22,20	23,21		30,27	34,06		36,50
250	artSA01002500	34,06	35,38		47,30	54,87		62,17
280	artSA01002800	artSA02002800	36,14		53,80	60,55
300	artSA01003000	38,85	39,17		59,47	66,85		74,66
315	artSA01003150	43,64	45,91		64,27	69,50		78,29

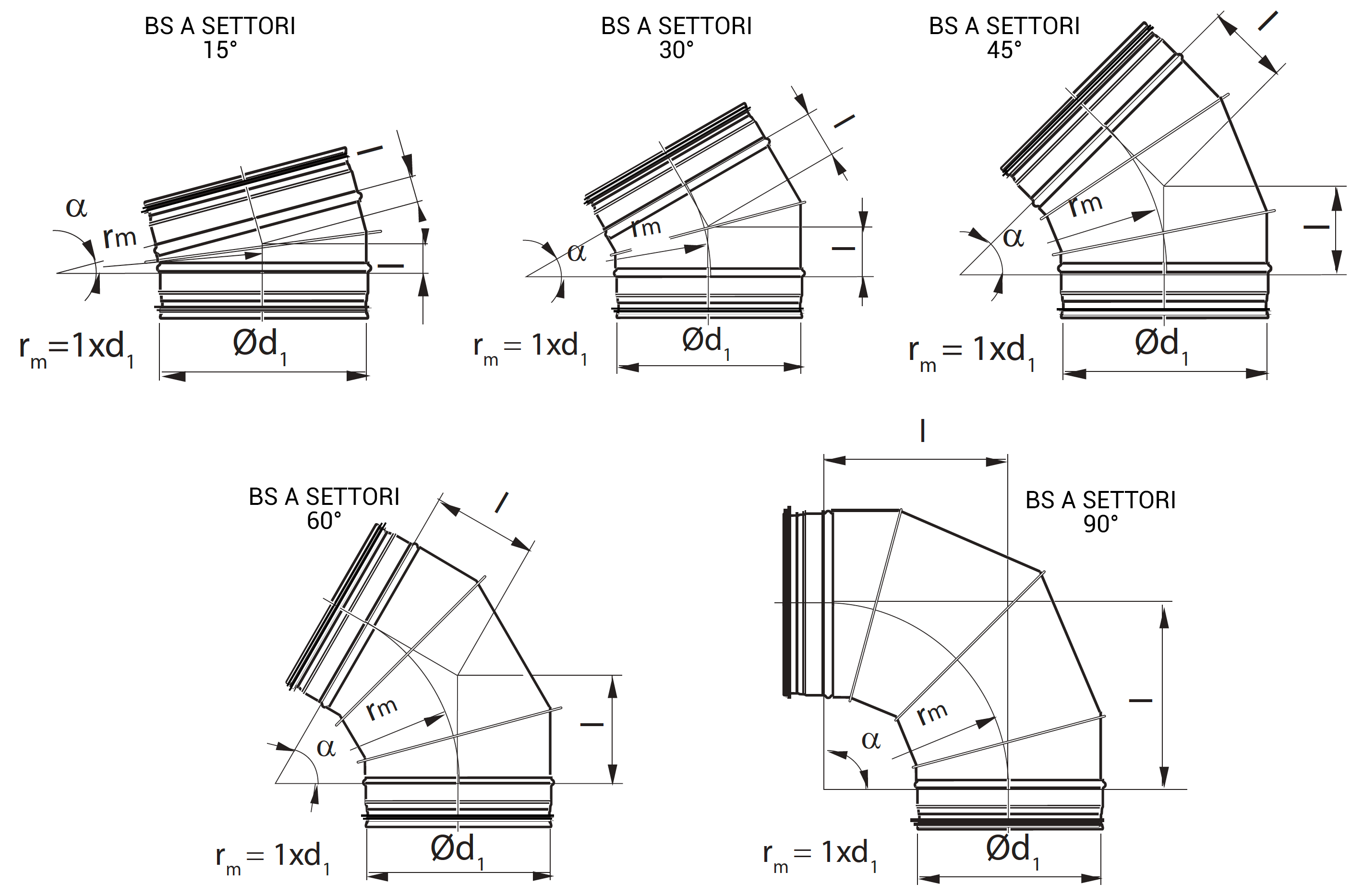

Dimensioni curve a settori

Ød₁	BS A SETTORI 15°		Euro	BS A SETTORI 30°		Euro	BS A SETTORI 45°		Euro	BS A SETTORI 60°		Euro	BS A SETTORI 90°		Euro
Ød₁	l	kg		l	kg		l	kg		l	kg		l	kg
mm	mm	kg		mm	kg		mm	kg		mm	kg		mm	kg
355	47	1,41	a.r.	95	1,70	a.r.	147	2,26	a.r.	205	2,80	a.r.	355	3,75	a.r.
400	53	1,70	a.r.	107	2,27	a.r.	166	2,96	a.r.	231	3,47	a.r.	400	5,64	a.r.
450	59	2,20	a.r.	121	3,00	a.r.	186	4,00	a.r.	260	4,70	a.r.	450	7,00	a.r.
500	66	2,65	a.r.	134	3,70	a.r.	207	4,90	a.r.	289	6,00	a.r.	500	8,20	a.r.
