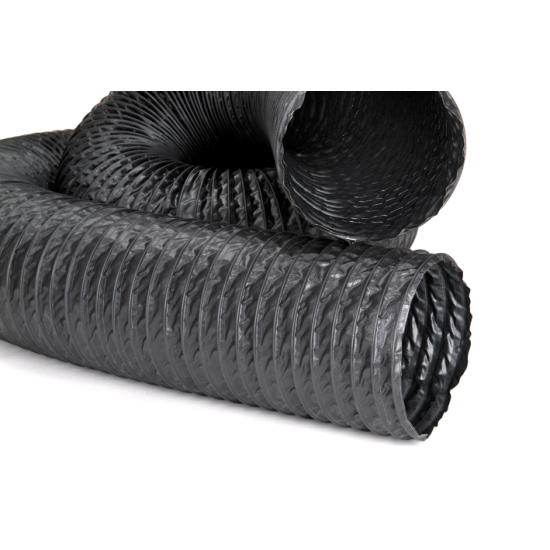

ETFR10 Tubi flessibili rinforzato per condizionamento

Descrizione

Tubi flessibili realizzati con tessuto di poliestere spalmato con resine poliolefiniche additivate e spirale in filo di acciaio armonico.

Caratteristiche

Colore: nero.
Diametri di produzione: da 80 a 610 mm.
Temperatura impiego: da -20°C a +90°C.
Raggio di curvatura: 0,6 x diametro.
Velocità aria: max 32 m/s.
Pa: pressione max 2500 Pa.

Pezzature

Standard 10 metri.

Impiego

Condizionamento dell’aria.
Ventilazione meccanica.
Collegamento bocchette e diffusori.

Reazione al fuoco

Classe Italiana
-Classe 1 (D.M. 26/06/84).

Euroclasse
-TUBAZIONE INTERNA:
Classe B-s1, d0 (EN 13501-1:2018).

Perdite di carico

ø interno ETFR10
	80	102	127	152	160	180	203	254	305	318	356	406	508	610
portata m³/h	Pa/m
40
50	2,5	0,8
60	4	1,1
70	5	1,5
80	6,5	2	0,7
90	7,5	2,5	0,9
100	10	3	1,1	0,5
200	35	6,5	4	2,7	1,3	0,5
300		25	8	5	2,5	1,5	0,9
400		40	16	8	4,5	2,3	1,5
500			25	14	6,7	3,5	2,3	0,5
600			33	18	8	5	3	0,9	0,5
700				25	13	6,5	4,2	1,3	0,7
800				30	18	7,5	5	1,7	1	0,4
900				38	20	10	6,5	2	1,3	0,7
1000					25	13	7,5	2,5	1,5	0,9	0,2
1500						26	18	5,5	3	1,8	0,8	0,3
2000							30	8	5,8	3	1,8	0,8	0,2
3000								15	10	5	2,8	1,5	0,5
4000								25	20	8	5	2,8	0,8
5000									33	18	10	5	1,3	0,5
6000											15	7	1,9	0,7
7000											18	8	2,6	1
8000											23	11	3,4	1,3
9000											25	13	4,3	1,6
10000												17	5,4	2
12000													7,7	2,9
14000													10	4
16000													13	5,2
18000													17	6,6
20000													21	8,2
22000														9,9
24000														11
26000														13
28000														16
30000														18

Listino prezzi

La lunghezza dei tubi si deve intendere in posizione tesa ed a temperatura ambiente (16/18°C - tolleranza ± 2%)

Le dimensioni sono espresse in mm.

I prezzi indicati si riferiscono al metro lineare.

ø interno	ETFR10	ø interno	ETFR10
	euro		euro
80	5,15	254	14,81
102	5,64	305	18,12
127	6,87	318	19,28
152	8,34	356	21,67
160	8,72	406	25,50
180	9,73	508	31,68
203	11,10	610	36,94
