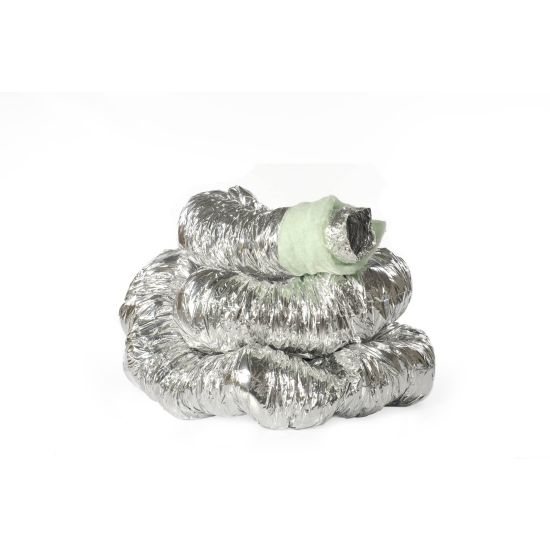

ETAL-Therm Tubi flessibili isolati in alluminio
Descrizione
Tubo flessibile realizzato con parete in alluminio/poliestere/alluminio e spirale in acciaio armonico. Rivestimento termoisolante in fibra di poliestere (spessore 25mm/16kg/m³). Protezione esterna in film poliolefinico alluminato. Resistenza termica a 20°C R=0,58m² K/W (UNI EN 12664:2002).
Caratteristiche
Colore: alluminio.
Temperatura di impiego: da -30°C a +140°C (punte di +180°C).
Raggio di curvatura: 0,8-1,5 x Ø.
Velocità aria: max 32 m/s.
Pressione: max 2500 Pa.
Temperatura di impiego: da -30°C a +140°C (punte di +180°C).
Raggio di curvatura: 0,8-1,5 x Ø.
Velocità aria: max 32 m/s.
Pressione: max 2500 Pa.
Pezzature
Standard 10 metri.
Impiego
- condizionamento dell’aria;
- ventilazione.
- ventilazione.
Certificazioni
Classe italiana: classe 1 (d.m. 26/06/84)
Euroclasse
Tubazione interna:
Classe B-s1, d0 (EN 13501-1:2018).
Paravapore:
Classe B-s1, d0 (EN 13501-1:2018).
Materassino termoisolante:
Classe B-s1, d0 (EN 13501-1:2018).
Classe francese
Tubazione interna :
Classe M1 (NF P 92-507:2004).
Euroclasse
Tubazione interna:
Classe B-s1, d0 (EN 13501-1:2018).
Paravapore:
Classe B-s1, d0 (EN 13501-1:2018).
Materassino termoisolante:
Classe B-s1, d0 (EN 13501-1:2018).
Classe francese
Tubazione interna :
Classe M1 (NF P 92-507:2004).
Perdite di carico
| ø interno ETAL-Therm | ||||||||||||||
| 82 | 102 | 127 | 152 | 165 | 180 | 203 | 254 | 305 | 318 | 356 | 406 | 457 | 508 | |
| portata m3/h | Pa/m | |||||||||||||
| 40 | ||||||||||||||
| 50 | 2,5 | 0,8 | ||||||||||||
| 60 | 4 | 1,1 | ||||||||||||
| 70 | 5 | 1,5 | ||||||||||||
| 80 | 6,5 | 2 | 0,7 | |||||||||||
| 90 | 7,5 | 2,5 | 0,9 | |||||||||||
| 100 | 10 | 3 | 1,1 | 0,5 | ||||||||||
| 200 | 35 | 6,5 | 4 | 2,7 | 1,3 | 0,5 | ||||||||
| 300 | 25 | 8 | 5 | 2,5 | 1,5 | 0,9 | ||||||||
| 400 | 40 | 16 | 8 | 4,5 | 2,3 | 1,5 | ||||||||
| 500 | 25 | 14 | 6,7 | 3,5 | 2,3 | 0,5 | ||||||||
| 600 | 33 | 18 | 8 | 5 | 3 | 0,9 | 0,5 | |||||||
| 700 | 25 | 13 | 6,5 | 4,2 | 1,3 | 0,7 | ||||||||
| 800 | 30 | 18 | 7,5 | 5 | 1,7 | 1 | 0,4 | |||||||
| 900 | 38 | 20 | 10 | 6,5 | 2 | 1,3 | 0,7 | |||||||
| 1000 | 25 | 13 | 7,5 | 2,5 | 1,5 | 0,9 | 0,2 | |||||||
| 1500 | 26 | 18 | 5,5 | 3 | 1,8 | 0,8 | 0,3 | 0,2 | ||||||
| 2000 | 30 | 8 | 5,8 | 3 | 1,8 | 0,8 | 0,3 | 0,2 | ||||||
| 3000 | 15 | 10 | 5 | 2,8 | 1,5 | 0,8 | 0,5 | |||||||
| 4000 | 25 | 20 | 8 | 5 | 2,8 | 1,5 | 0,8 | |||||||
| 5000 | 33 | 18 | 10 | 5 | 2,3 | 1,3 | ||||||||
| 6000 | 15 | 7 | 3,4 | 1,9 | ||||||||||
| 7000 | 18 | 8 | 4,6 | 2,6 | ||||||||||
| 8000 | 23 | 11 | 6,0 | 3,4 | ||||||||||
| 9000 | 25 | 13 | 8 | 4,3 | ||||||||||
| 10000 | 17 | 9,4 | 5,4 | |||||||||||
| 12000 | 13 | 7,7 | ||||||||||||
| 14000 | 18 | 10 | ||||||||||||
| 16000 | 23 | 13 | ||||||||||||
| 18000 | 30 | 17 | ||||||||||||
| 20000 | 21 | |||||||||||||
Listino prezzi
La lunghezza dei tubi si deve intendere in posizione tesa ed a temperatura ambiente (16/18°C - tolleranza ± 2%).
Le dimensioni sono espresse in mm.
I prezzi indicati si riferiscono al metro lineare.
| ø interno | ETAL-Therm | ø interno | ETAL-Therm |
| euro | euro | ||
| 82 | 5,57 | 254 | 12,88 |
| 102 | 6,64 | 305 | 15,13 |
| 127 | 7,67 | 318 | 15,41 |
| 152 | 8,57 | 356 | 20,51 |
| 165 | 9,01 | 406 | 22,88 |
| 180 | 10,35 | 457 | a.r. |
| 203 | 10,59 | 508 | a.r. |
