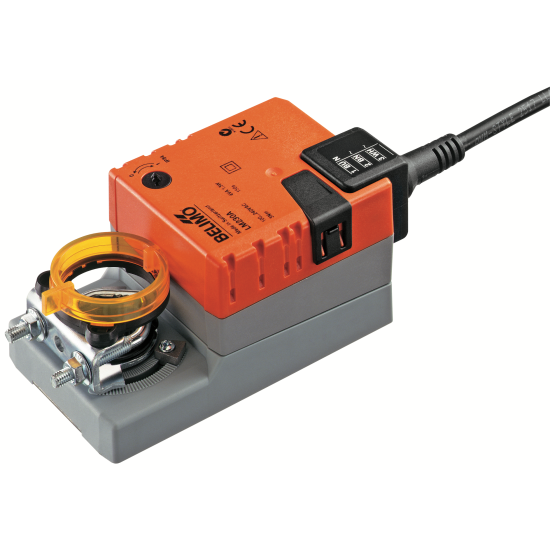

Servomotori belimo
Descrizione
Attuatori con e senza ritorno a molla per serrande, coppia dai 4 Nm ai 40 Nm, angolo di rotazione 95°, alimentazione AC/DC 24 V e AC 230 V, segnale di controllo On/Off, DC 0...10 V e DC 2...10V idonei per serrande aria fino a 8 m².
Caratteristiche
Semplice montaggio diretto sul perno della serranda con morsetto universale, l’attuatore viene fornito con una staffa antitorsione per un montaggio rapido ed efficace.
Azionamento manuale tramite la pressione di un pulsante di sblocco (il treno di ingranaggi resta disinserito fino a quando il pulsante resta premuto o bloccato in posizione).
Angolo di rotazione regolabile con battute d’arresto meccaniche.
Elevata affidabilità funzionale l’attuatore è protetto da sovraccarico, non necessita di finecorsa elettrici e si ferma automaticamente
al raggiungimento delle battute meccaniche.
Azionamento manuale tramite la pressione di un pulsante di sblocco (il treno di ingranaggi resta disinserito fino a quando il pulsante resta premuto o bloccato in posizione).
Angolo di rotazione regolabile con battute d’arresto meccaniche.
Elevata affidabilità funzionale l’attuatore è protetto da sovraccarico, non necessita di finecorsa elettrici e si ferma automaticamente
al raggiungimento delle battute meccaniche.
Tabella caratteristiche tecniche
| Servomotori SENZA RITORNO A MOLLA | ||||||
| CM | LM..A | NM..A | SM..A | GM | ||
| Coppia | 2 Nm | 5 Nm | 10 Nm | 20 Nm | 40 Nm | |
| Morsetto universale per dimensione perno (mm): | 6-12,7 | 6-20 | 8-26 | 10-20 | 14-26 | |
| Per serrande fino a: | 0,4 m2 | 1 m2 | 2 m2 | 4 m2 | 8 m2 | |
| ON/OFF 3-PUNTI | AC /DC 24 V | CM24-L | LM24A | NM24A | SM24A | |
| AC/DC 24 V con contatto ausiliario | LM24A-S | NM24A-S | SM24A-S | |||
| AC 230 V | CM230-L | LM230A | NM230A | SM230A | ||
| AC 230 V con contatto ausiliario | LM230A-S | NM230A-S | SM230A-S | |||
| MODULANTE Comando 0-10V | AC /DC 24 V | CM24-SR-L | LM24A-SR | NM24A-SR | SM24A-SR | |
| AC/DC 24 V con contatto ausiliario | ||||||
| AC 230 V | LM230ASR | NM230ASR | SM230ASR | |||
| Servomotori CON RITORNO A MOLLA | ||||||
| TF | LF | NF | SF | EF | ||
| Coppia | 2,5 Nm | 4 Nm | 10 Nm | 20 Nm | 30 Nm | |
| Morsetto universale per dimensione perno (mm): | 6-12,7 | 8-16 | 10-22 | 10-22 | 12-26,7 | |
| Per serrande fino a: | 0,5 m2 | 0,8 m2 | 2 m2 | 4 m2 | 6 m2 | |
| ON/OFF 3-PUNTI | AC /DC 24 V | TF24 | LF24 | NF24A | SF24A | EF24A |
| AC/DC 24 V con contatto ausiliario | TF24-S | LF24-S | NF24A-S2 | SF24A-S2 | EF24A-S2 | |
| AC 230 V | TF230 | LF230 | NFA | SFA | EF230A | |
| AC 230 V con contatto ausiliario | TF230-S | LF230-S | NFA-S2 | SFA-S2 | EF230A-S2 | |
| MODULANTE Comando 0-10V | AC /DC 24 V | TF24-SR | LF24-SR | NF24A-SR | SF24A-SR | EF24A-SR |
| AC/DC 24 V con contatto ausiliario | NF24A-SR-S2 | SF24A-SR-S2 | EF24A-SR-S2 | |||
| AC 230 V | TF230-SR | |||||
Listino Prezzi
| Modello | Euro | Modello | Euro |
| CM24-L | 197,98 | TF24 | 303,98 |
| TF24-S | 360,10 | ||
| CM230-L | 210,45 | TF230 | 327,37 |
| TF230-S | 383,49 | ||
| CM24-SR-L | 288,39 | TF24-SR | 411,55 |
| TF230-SR | 455,20 | ||
| Modello | Euro | Modello | Euro |
| LM24A | 238,51 | LF24 | 371,02 |
| LM24A-S | 271,25 | LF24-S | 427,14 |
| LM230A | 238,51 | LF230 | 403,75 |
| LM230A-S | 271,25 | LF230-S | 458,31 |
| LM24A-SR | 321,13 | LF24-SR | 503,52 |
| LM230ASR | 381,93 | ||
| Modello | Euro | Modello | Euro |
| NM24A | 289,95 | NF24A | 472,34 |
| NF24A-S2 | 536,26 | ||
| NM24A-S | 350,75 | NFA | 561,20 |
| NM230A | 300,87 | NFA-S2 | 640,70 |
| NM230A-S | 360,10 | NF24A-SR | 564,32 |
| NM24A-SR | 417,78 | NF24A-SR-S2 | 628,23 |
| NM230ASR | 481,70 | ||
| Modello | Euro | Modello | Euro |
| SM24A | 335,16 | SF24A | 578,35 |
| SF24A-S2 | 640,70 | ||
| SM24A-S | 417,78 | SFA | 665,65 |
| SM230A | 344,51 | SFA-S2 | 728,00 |
| SM230A-S | 427,14 | SF24A-SR | 668,76 |
| SM24A-SR | 472,34 | SF24A-SR-S2 | 715,53 |
| SM230ASR | 534,70 | ||
| Modello | Euro | Modello | Euro |
| GM24A | EF24A | 1.180,08 | |
| EF230A | 1.354,68 | ||
| GM230A | EF230A-S2 | 1.443,53 | |
| GM24A-SR | EF24A-SR | 1.320,38 | |
| EF24A-SR-S2 | 1.401,44 |
Accessori
| Modello | Descrizione | Euro |
| S2A | Contatto ausiliario S2A per attuatori rotativi SENZA RITORNO A MOLLA | 136,51 |
| - 2 contatti (SPDT) | ||
| - Punti di intervallo regolabili | ||
| S2A-F | Contatto ausiliario S2A-F per attuatori rotativi CON RITORNO A MOLLA | 202,47 |
| - 2 contatti (SPDT) | ||
| - Punti di intervallo regolabili | ||
| -Adattatore | ||
| SGA24 | Potenziometro adatto per l'uso con gli attuatori modulanti della serie LM..A-SR, NM..A-SR, SM..A-SR e GM..A-SR (montaggio a parete con scatola) | 219,87 |
| SGF24 | Potenziometro adatto per l'uso con gli attuatori modulanti della serie LM..A-SR, NM..A-SR, SM..A-SR e GM..A-SR (montaggio a parete senza scatola) | 156,92 |
