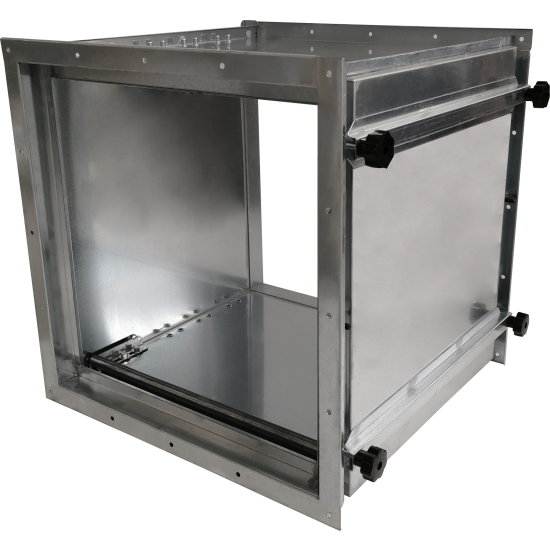

ECPF-L Cassoncino porta filtro a canale classe L1

Immagine
Immagine

Descrizione

Cassonetto portafiltro a tenuta per installazione a canale con 2 stadi di filtrazione. Possibilità di installare al suo interno un filtro ondulato EFPO o un filtro a tasche rigide EFTR oppure entrambi EFPO+EFTR.

Caratteristiche

Cassoncino in lamiera zincata spessore 1 mm.
Attacchi per la misura della pressione differenziale.
Speciale dispositivo di fissaggio dei filtri a posizione variabile in funzione dello stadio filtrante.
Portina d'ispezione.
Prova di tenuta secondo normativa EN 1886 2006.

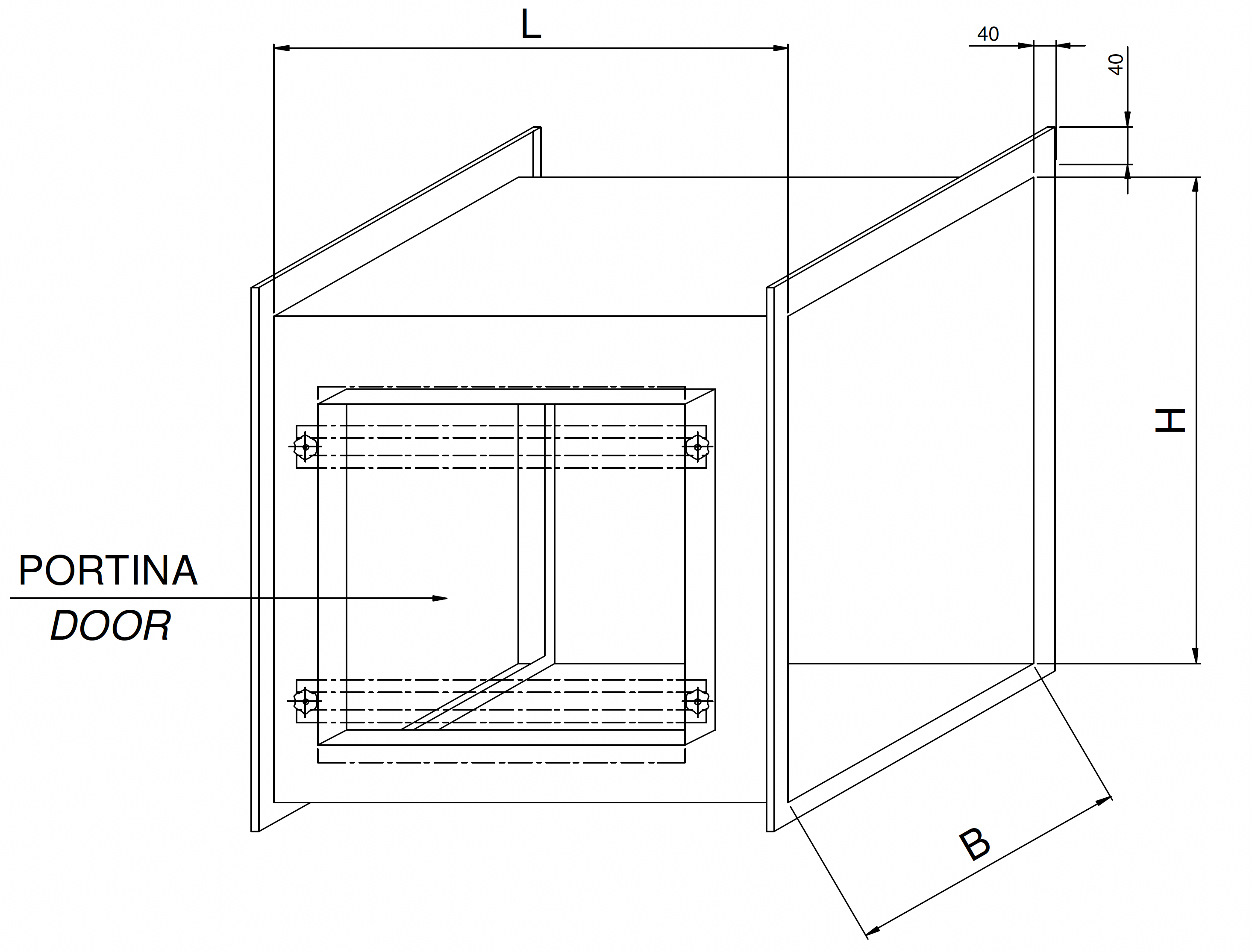

Dimensioni

ModellodimensioniEFPO Filtro ondulato COARSEEFTR filtro a tasche rigide
BHL
ECPF-L 1309614650Nr 1 592x287x48Nr 1 592x287x292
ECPF-L 2614614650Nr 1 592x592x48Nr 1 592x592x292
ECPF-L 3920614650Nr 1 592x287x48Nr 1 592x287x292
Nr 1 592x592x48Nr 1 592x592x292
ECPF-L 41225614650Nr 2 592x592x48Nr 2 592x592x292
ECPF-L 51625614650Nr 2 592x592x48Nr 2 592x592x292
Nr 1 592x287x48Nr 1 592x287x292

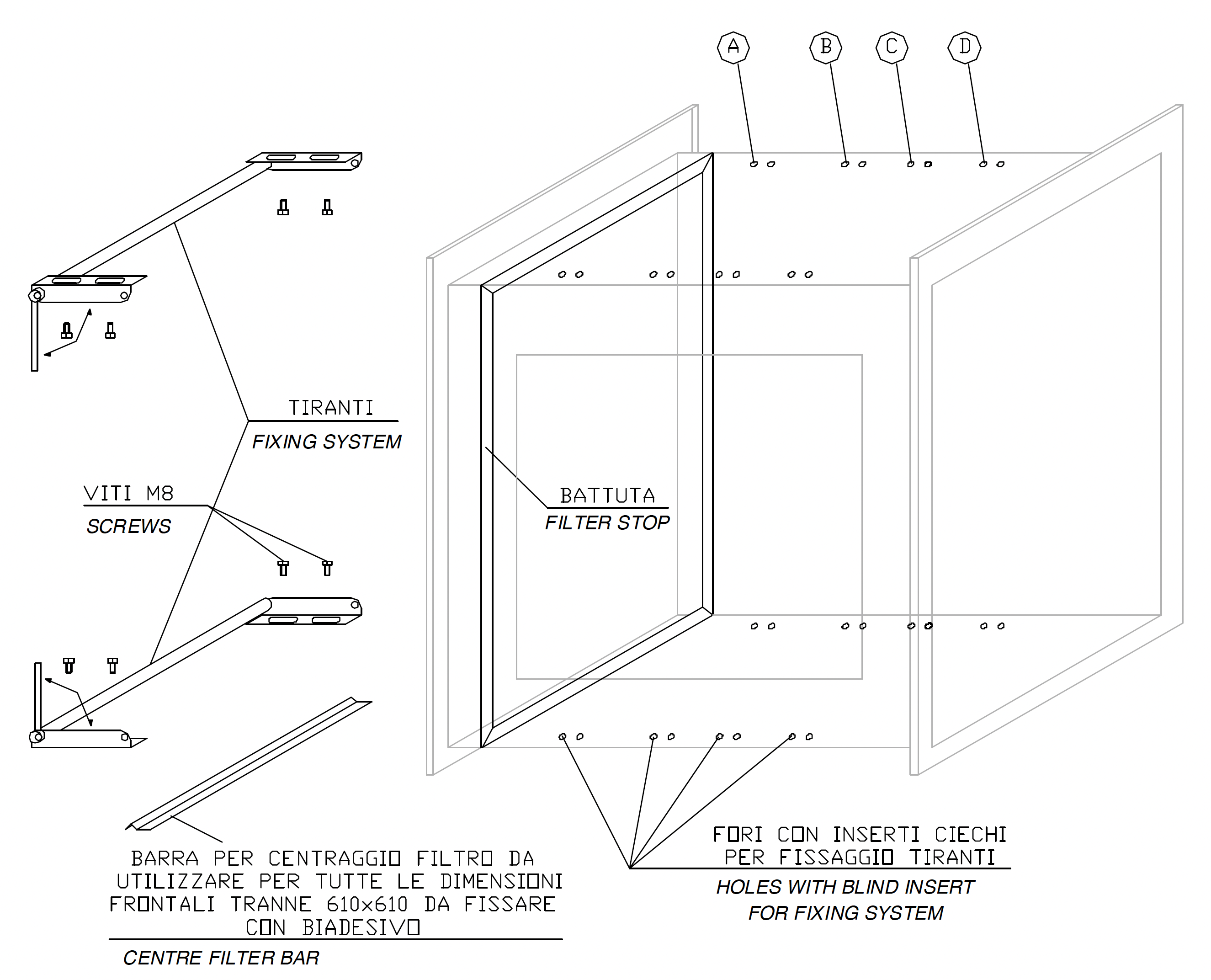

Sistema di fissaggio

POSIZIONESPESSORE FILTRI
A25 [mm]
48 [mm]
25+48 [mm]
B150 [mm]
197 [mm]
C292 [mm]
D397 [mm]

Listino prezzi

ModelloEuroEFPO Filtro ondulato COARSEEFTR filtro a tasche rigide
dimensioneEuro/caddimensioneePM1 60% (F7)ePM1 70% (F8)ePM1 80% (F9)
Euro/cadEuro/cadEuro/cad
ECPF-L 1553,65 Nr 1 592x287x4814,48 Nr 1 592x287x29295,40 95,40 95,40
ECPF-L 2577,01 Nr 1 592x592x4820,23 Nr 1 592x592x292142,12 142,12 142,12
ECPF-L 3664,56 Nr 1 592x287x4814,48 Nr 1 592x287x29295,40 95,40 95,40
Nr 1 592x592x4820,23 Nr 1 592x592x292142,12 142,12 142,12
ECPF-L 4755,28 Nr 2 592x592x4820,23 Nr 2 592x592x292142,12 142,12 142,12
ECPF-L 5904,14 Nr 1 592x287x4814,48 Nr 1 592x287x29295,40 95,40 95,40
Nr 2 592x592x4820,23 Nr 2 592x592x292142,12 142,12 142,12
