EFPP Celle filtranti piane sintetiche

Immagine
Immagine

Descrizione

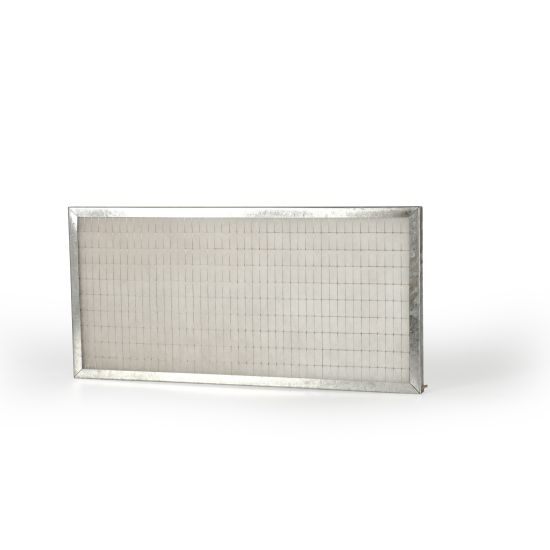

Cella filtrante piana sintetica con telaio sezione ad U in acciaio zincato, doppia rete ondulata in filo zincato elettrosaldato che supporta il tessuto filtrante in fibra sintetica di poliestere.

Caratteristiche

Materiale: telaio in acciaio zincato sp. 6/10
Reti zincate ed elettrosaldate a maglia 12x24x0,8

Impiego

Prefiltrazione su impianti di ventilazione e condizionamento.

A richiesta

Dimensioni e spessori fuori standard.

Dati di funzionamento

Pa: perdite di carico in Pascal

Caratteristiche tecniche e limiti di impiegospessore 12 mmspessore 23 mmspessore 48 mm
EN ISO 16890:2016ISO COARSEISO COARSEISO COARSE
CLASSE di efficienza (CEN EN779-2012):G3G4G4
EFFICIENZA gravimetrica media:80%90%90%
GRAMMATURA tessuto filtrante:150 gr/mq200 gr/mq200 gr/mq
TEMPERATURA massima di impiego:100°C100°C100°C
UMIDITÀ relativa:100%100%100%
PERDITA DI CARICO iniziale:26Pa43Pa54Pa
PERDITA DI CARICO finale consigliata:250Pa250Pa250Pa
PERDITA DI CARICO massima:400Pa400Pa400Pa
Capacità di raccolta polvere:235gr/mq351gr/mq351gr/mq
VELOCITÀ frontale consigliata:1,5m/s1,5m/s1,5m/s
REAZIONE al fuoco (DIN53438/3):classe F1classe F1classe F1
REAZIONE al fuoco NF-F-16-101M1M1M1

Dimensioni e Listino prezzi

tutte le dimensioni sono espresse in mm

Modellocella filtrante
EFPP		cella filtrante
EFPP		cella filtrante
EFPP
spessore 12spessore 23spessore 48
euroeuroeuro
400x40016,55 14,54 artFF06003400
500x40016,55 14,54 artFF06003800
625x40017,82 15,66 artFF06004200
500x50017,82 15,66 artFF06004600
625x50019,81 17,41 artFF06005000
592x59221,60 18,98 artFF06005400
592x28716,55 14,54 artFF06005800
490x59219,81 17,41 artFF06005300

Come calcolare la portata di un filtro:

Q (m³/h) = A (m²) x V (m/s) x 3600 dove A: superficie del filtro e V: Velocità dell'aria. ESEMPIO DI CALCOLO DELLA PORTATA DELL'ARIA DI UN FILTRO 400x400: Q = (0,4 x 0,4) x 1,5 x 3600 = 864 m³/h
