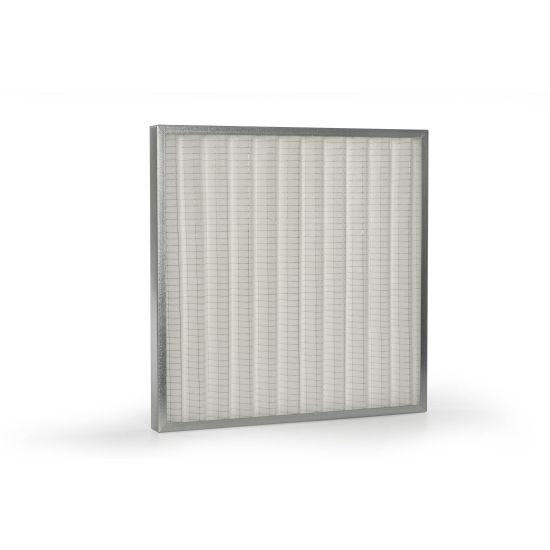

EFPO Celle filtranti pieghettate sintetiche
Descrizione
Cella filtrante ondulata sintetica con telaio sezione ad U in acciaio zincato, doppia rete ondulata in filo zincato elettrosaldato che supporta il tessuto filtrante in fibra sintetica di poliestere.
Caratteristiche
Materiale: telaio in acciaio zincato sp. 6/10.
Reti zincate ed elettrosaldate a maglia 12x24x0,8.

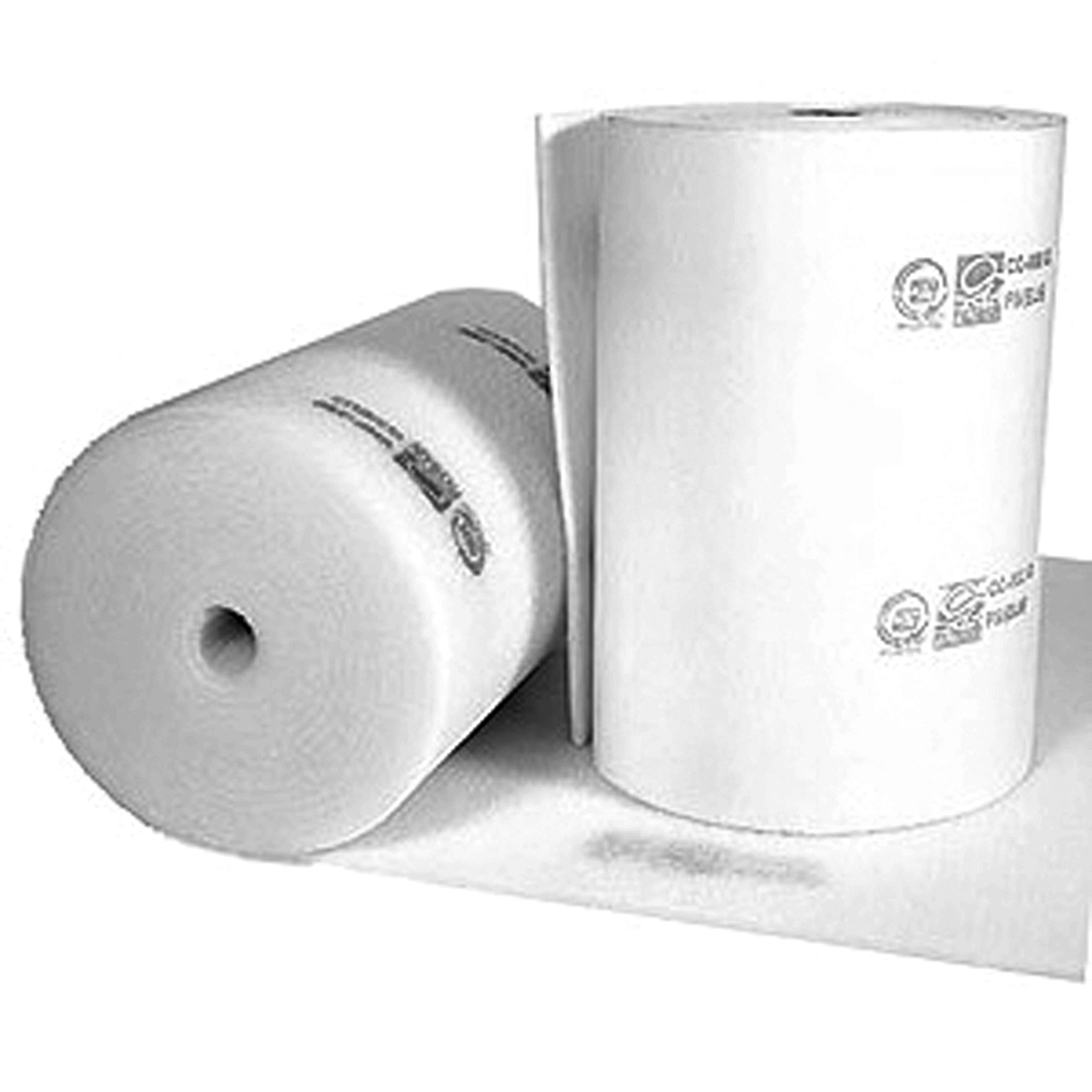

Setto filtrante tipo EFRF 200 g/mq.
Reti zincate ed elettrosaldate a maglia 12x24x0,8.
Setto filtrante tipo EFRF 200 g/mq.
Impiego
Prefiltrazione su impianti di ventilazione e condizionamento.
La versione pieghettata garantisce a parità di dimensioni una maggiore superficie filtrante.
Il rapporto tra la superficie filtrante e la superficie frontale è 2:1 nello spessore 48 mm e di circa 3:1 nello spessore 98 mm.
La versione pieghettata garantisce a parità di dimensioni una maggiore superficie filtrante.
Il rapporto tra la superficie filtrante e la superficie frontale è 2:1 nello spessore 48 mm e di circa 3:1 nello spessore 98 mm.
A richiesta
Dimensioni frontali fuori standard.
Spessori filtro speciali da 40 a 200 mm.
Spessori filtro speciali da 40 a 200 mm.
Dati di funzionamento
Pa: perdite di carico in Pascal.
| Caratteristiche tecniche e limiti di impiego | |
| CLASSE di efficienza secondo EN ISO 16890:2016 | ISO COARSE |
| CLASSE di efficienza (CEN EN779-2012): | G4 |
| EFFICIENZA gravimetrica media: | 90% |
| GRAMMATURA tessuto filtrante: | 200 gr/mq |
| TEMPERATURA massima di impiego: | 100°C |
| UMIDITÀ relativa: | 100% |
| PERDITA DI CARICO iniziale: | 43Pa |
| PERDITA DI CARICO finale consigliata: | 250Pa |
| PERDITA DI CARICO massima: | 400Pa |
| Capacità di raccolta polvere: | 351gr/mq |
| VELOCITÀ frontale consigliata: | 1,5m/s |
| Rapporto superficiale filtrante/superficie filtro: | 2:1 per lo spessore 48mm |
| 3:1 per lo spessore 98mm | |
| REAZIONE al fuoco (DIN53438/3): | classe F1 |
| REAZIONE al fuoco NF-F-16-101 | M1 |
Dimensioni e Listino prezzi
tutte le dimensioni sono espresse in mm
| Modello | cella filtrante EFPO | cella filtrante EFPO |
| spessore 48 | spessore 98 | |
| euro | euro | |
| 400x400 | 14,48 | 21,38 |
| 500x400 | 14,48 | 21,38 |
| 625x400 | 16,35 | 23,89 |
| 500x500 | 16,35 | 23,89 |
| 625x500 | 18,36 | 27,68 |
| 592x592 | 20,23 | 30,12 |
| 592x287 | 14,48 | 21,38 |
| 592x490 | 18,36 | 27,68 |
Come calcolare la portata di un filtro:
| Q (m3/h) = A (m²) x V (m/s) x K x 3600 dove A: superficie del filtro, V: Velocità dell'aria e K: costante moltiplicativa (spessore 48mm x 2, mentre spessore 98 x 3). ESEMPIO DI CALCOLO DELLA PORTATA DELL'ARIA DI UN FILTRO 400x400 SPESSORE 48mm: Q = (0,4 x 0,4) x 1,5 x 2 x 3600 = 1728 m3/h |
