EFTPFA Terminali filtranti per filtro assoluto

Immagine
EFTPFA FOTO 1
Immagine
EFTPFA FOTO 1

Descrizione

I terminali a soffitto per filtri assoluti si utilizzano nella filtrazione dell’aria di mandata e ricircolo negli impianti di trattamento aria con elevatissime esigenze di qualità dell’aria pulita e di sterilità, come ad esempio:
-in sofisticate applicazioni di climatizzazione (sale operatorie/reparti di terapia intensiva di ospedali e centri medici, laboratori, farmacie, camere sterili, centri di ricerca ecc.)
-in processi industriali estremamente sensibili (farmaceutica, biotecnologia, chimica, ottica, trasformazione alimentare, microelettronica ecc.).

Caratteristiche

I terminali dispongono di dispositivi di serraggio per gli elementi filtranti e di un attacco di misurazione per la perdita di carico e per i test DOP.

Movimentazione e montaggio semplici.

La sostituzione del filtro, la pulizia e la manutenzione possono essere eseguiti in modo semplice smontando il pannello del diffusore.

Modelli

EFTPFA-E: terminale filtrante in acciaio per filtro assoluto con diffusore elicoidale, finitura RAL9010.
EFTPFA-F: terminale filtrante in acciaio per filtro assoluto con diffusore forellinato, finitura RAL9010.

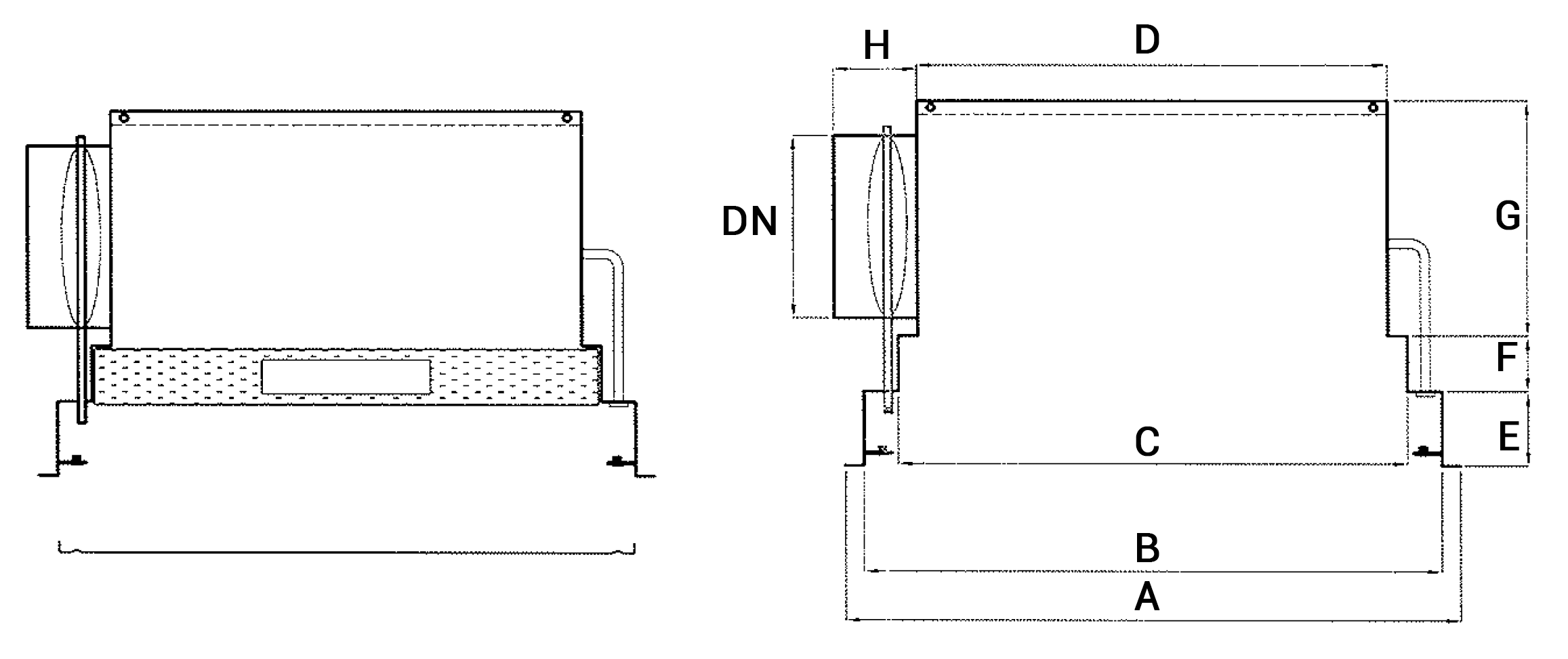

Dimensioni

Tutte le dimensioni sono espresse in mm.

ModelloAxABxBCxCDxDEFGHØ DN
EFTPFA 305-610595x770568x730313x618274x577806025590198
EFTPFA 545-665665625551509806025590198
EFTPFA 610-1220770x1380730x1340618x1228577x11878060305902x248
EFTPFA 610-770770730618577806030590248
EFTPFA 610-915770x1075730x1035618x923577x8828060305902x248

Modelli predisposti per installazione su controsoffitto a quadrotti.

ModelloAxABxBCxCDxDEFGHØ DN
EFTPFA 305-595595568313274806021590158
EFTPFA 457-595595568465424806025590198

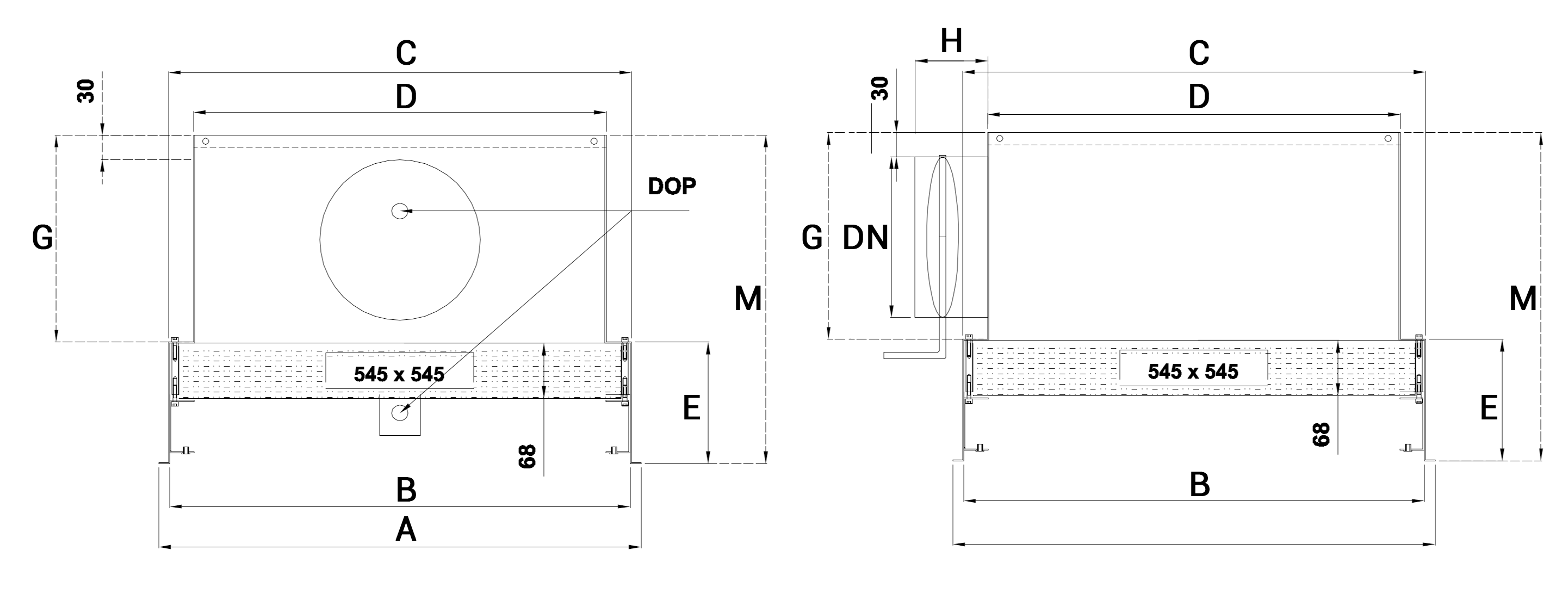

Modello speciale predisposto per installazione su controsoffitto a quadrotti con dimensione del filtro assoluto 545 mm x 545 mm.

ModelloAxABxBCxCDxDEGHMØ DN
EFTPFA 545-59559556857150915025590405198

Caratteristiche tecniche

m³/h: portata aria
Pa: perdite di carico in Pascal
L(m): lancio in metri con velocità terminale 0,20 m/s
dB(A): indice di rumorosità

ModelloDimensione filtro assolutoportata ariaEFTPFA-FEFTPFA-E
Perdita di carico con filtro e griglia forellinataRumorositàL lancioPerdita di carico con filtro e diffusore elicoidaleRumorositàL lancio
spessore 68 mm HxLm3/hPadB(A)mPadB(A)m
EFTPFA 305-610305x610300122<15<2126335,2
EFTPFA 545-665545x545500134<152,9147336,3
EFTPFA 610-1220610x12201200126<152,7151376,7
EFTPFA 610-770610x610600122<152,9144376,8
EFTPFA 610-915610x915900122<152,6144376,5
EFTPFA 305-595305x305150122<15<212716<2
EFTPFA 457-595457x457335120<15<212625<2
EFTPFA 545-595545x545500134<152,9147336,3

Listino prezzi

ModelloEuro
diffusore elicoidaleEFTPFA-E 305-595524,55
EFTPFA-E 305-610628,84
EFTPFA-E 457-595571,38
EFTPFA-E 545-665589,71
EFTPFA-E 610-12201.100,32
EFTPFA-E 610-770608,04
EFTPFA-E 610-915812,97
diffusore forellinatoEFTPFA-F 305-595543,57
EFTPFA-F 305-610634,79
EFTPFA-F 457-595577,13
EFTPFA-F 545-665669,26
EFTPFA-F 610-12201.112,91
EFTPFA-F 610-770614,93
EFTPFA-F 610-915822,59

ModelloEuro
diffusore elicoidaleEFTPFA-E 545-595662,97
diffusore forellinatoEFTPFA-F 545-595669,26
