Descrizione

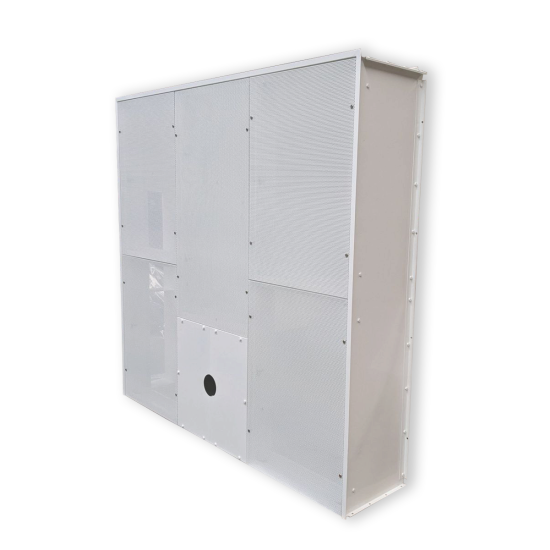

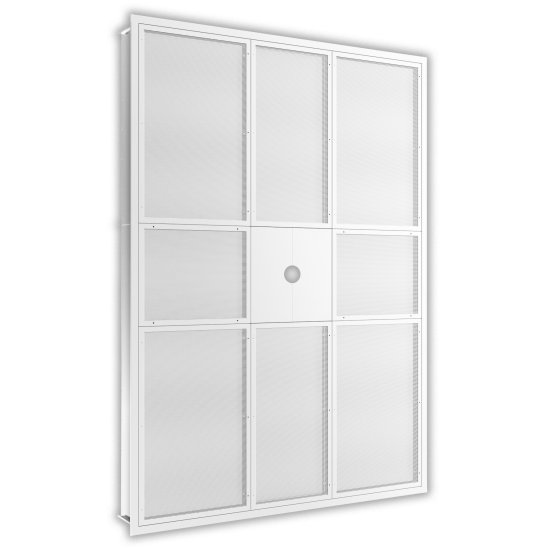

I nostri plafoni filtranti sono progettati per l'installazione in ambienti a rischio e offrono un sistema di fissaggio del filtro pratico e sicuro. Grazie alle reti di diffusione integrate, che generano un flusso d'aria omogeneo e direzionato su tutta la superficie, si crea una barriera anti-induttiva conforme alla normativa NFS 90-351.

Ogni plafone filtrante è composto da una struttura per controsoffitti, appositamente pensata per camere operatorie ospedaliere. Il telaio è disponibile in acciaio inox o in versione verniciata, ed è strutturato per alloggiare filtri ad alta efficienza (H14) ed è fornito con reti di diffusione che garantiscono un flusso d'aria unidirezionale sopra le aree di lavoro. Per progetti personalizzati, con misure e configurazioni differenti dagli standard, vi invitiamo a contattare i nostri uffici.

Caratteristiche principali:

9 dimensioni disponibili.
Portata d'aria compresa tra 2.350 m³/h e 12.400 m³/h.
Altezza standard di 450 mm.
Filtri ad alta efficienza H14 con spessore standard di 68 mm.

Telaio

-Acciaio verniciato RAL 9010.
-Presa di pressione (Ø 7 mm) su lampada scialitica.
-Flangia da 25 mm nella parte inferiore per l'installazione del controsoffitto.
-Angolare in acciaio dotato di fori (Ø 10 mm ogni 50 cm) nella parte superiore per il fissaggio a soffitto.
-Connessione rigida per ingresso d'aria sul fianco (altezza 200 mm - profondità 150 mm).

Filtri ad alta efficienza

-Taglie filtri (mm): 305x610x68 - 610x610x68 - 915x610x68 - 1220x610x68
-Efficienza: H14.
(ESCLUSI DALLA FORNITURA, DA ACQUISTARE SEPARATAMENTE).

Telaio porta filtro

-Acciaio verniciato RAL 9010.
-Telaio autoportante nella parte inferiore dove sono posizionati i filtri.
-Interfaccia di contatto perfettamente sigillata, senza possibilità di perdite.
-Assemblaggio telaio/telaio e telaio/portafiltri effettuato in fabbrica.
-4 o 6 elementi di fissaggio in acciaio inossidabile per ogni filtro.
-4 inserti per il fissaggio di reti o coperture.

Alloggiamento lampada chirurgica - versione EFPLAS

-Acciaio verniciata RAL 9010.
-Al centro del telaio è presente una sezione dedicata a tenuta d’aria.
-Presa di pressione tramite tubo in plastica; permette di effettuare il test di integrità o la valutazione dell'ostruzione del filtro dall'interno della camera.
-Facile accesso alla lampada scialitica tramite 2 piastre rimovibili a tenuta d'aria.

Griglie di diffusione

-Lamiera di acciaio (vuoto/pieno: 40%) verniciata bianca RAL 9010.
-Diffusione aria unidirezionale, senza interruzioni di flusso secondo NFS 90-351.

Modelli

EFPLA: non predisposto per la lampada scialitica
EFPLAS: predisposto per la lampada scialitica

Specifiche tecniche EFPLAS (predisposto per la lampada scialitica)

Disegni tecnici all'interno della scheda tecnica nella sezione documentazione.

Modellodimensioni [mm]dimensioni
dell’attacco [mm]		Ø lampada
scialitica [mm]		Ø massimo
per lampada - SU RICHIESTA (mm)		peso [kg]Filtriportata aria di immissione [m3/h] in funzione della velocità in uscita dai Filtri
n°Dimensione (mm)0,25 [m/s]0,28 [m/s]0,32 [m/s]
EFPLAS-12060x1330x4501000x200x1501904909821220x610x68167018702138
2305x610x68
EFPLAS-22730x1330x4501000x200x15019049012031220x610x68235026503000
2305x610x68
EFPLAS-32060x2000x4501550x200x1501905601344915x610x68266030003400
2610x610x68
EFPLAS-42610x2060x4501550x200x15019056016041220x610x68370041004700
2915x610x68
EFPLAS-52730x2670x4502100x200x15019062021010915x610x68500056006400
EFPLAS-62975x2060x4501800x200x1501906201847915x610x68420047005350
11220x610x68
EFPLAS-73280x2730x4502350x200x15019062024481220x610x68635071008100
2915x610x68
EFPLAS-83400x3280x4502950x200x150190620296121220x610x688000900010300
EFPLAS-94070x3280x4503580x200x150190620352141220x610x6897001085012400
2305x610x68

Specifiche tecniche EFPLA (senza predisposizione per la lampada scialitica)

Disegni tecnici all'interno della scheda tecnica nella sezione documentazione.

Modellodimensioni [mm]dimensioni
dell’attacco [mm]		peso [kg]Filtriportata aria di immissione
[m3/h] in funzione della
velocità in uscita dai Filtri
n°Dimensione (mm)0,25 [m/s]0,28 [m/s]0,32 [m/s]
EFPLA-11390x1330x450900x200x1506321220x610x68133314931707
EFPLA-22060x1025x4501300x200x150753915x610x68150016801920
EFPLA-32060x1330x4501550x200x1508831220x610x68200022402560
EFPLA-42060x2000x4501550x200x1501266915x610x68300033603840
EFPLA-52610x1390x4502100x200x15011141220x610x68266729873413
EFPLA-62610x2060x4502100x200x15015661220x610x68400044805120
EFPLA-72730x2610x4502350x200x15019681220x610x68533359736826
EFPLA-82975x1390x4502100x200x1501336915x610x68300033603840
EFPLA-92975x2060x4502350x200x1501819915x610x68450050405800

Dati di funzionamento del filtro

Pa: perdite di carico in Pascal

spessore
68 mm
PERDITA DI CARICO iniziale:120 Pa
perdita di carico consigliata300 Pa
perdita di carico finale massima600 Pa
temperatura max80° C
umidità massima100%
classe di filtrazione (EN 1822-1)H 14

Dimensioni filtro e superfice filtrante

Modellosup. filtri
A x B x Cm2
305x610x685,2
610x610x6810,5
610x915x6815,8
610x1220x6821,4

Listino EFPLAS (predisposto per la lampada scialitica)

Modellodimensioni [mm]euro
EFPLAS-12060x1330x4505.644,80
EFPLAS-22730x1330x4506.072,82
EFPLAS-32060x2000x4506.631,19
EFPLAS-42610x2060x4507.459,08
EFPLAS-52730x2670x4509.758,56
EFPLAS-62975x2060x4508.491,34
EFPLAS-73280x2730x45013.285,18
EFPLAS-83400x3280x45015.211,97
EFPLAS-94070x3280x45017.713,73

Listino EFPLA (senza predisposizione per la lampada scialitica)

Modellodimensioni [mm]euro (mm)
EFPLA-11390x1330x4504.043,07
EFPLA-22060x1025x4505.236,15
EFPLA-32060x1330x4505.549,64
EFPLA-42060x2000x4507.249,58
EFPLA-52610x1390x4506.105,65
EFPLA-62610x2060x4507.536,63
EFPLA-72730x2610x4508.612,41
EFPLA-82975x1390x4507.709,29
EFPLA-92975x2060x4508.613,55

Listino filtri H14

Modellofiltro assoluto EFAL
A x B x CH14
euro
305x610x68233,64
610x610x68312,84
610x915x68415,80
610x1220x68502,92
