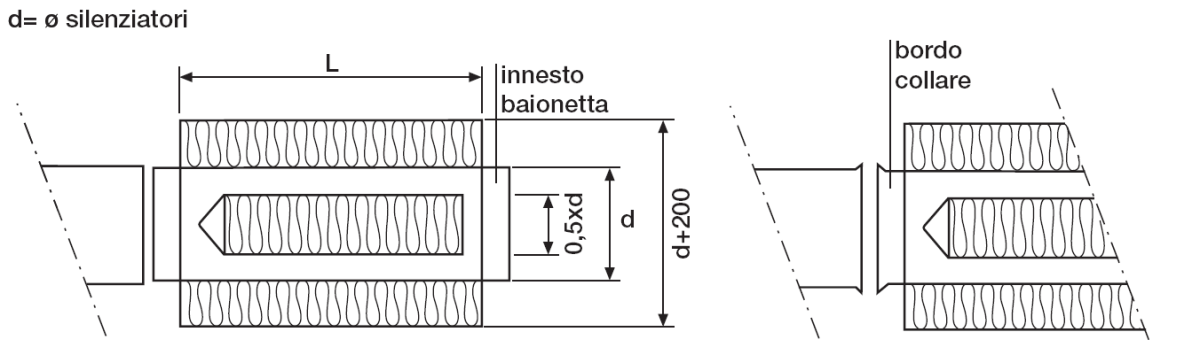

ESCO Silenziatori circolari con ogiva
Descrizione
Silenziatore circolare per il controllo del rumore negli impianti di riscaldamento, condizionamento e ventilazione, con ogiva centrale.
Caratteristiche
Materiale: struttura ogiva in acciaio zincato con all’interno lana minerale protetta, antisfaldamento e reti miscrostirate di contenimento.
A richiesta
Senza ogiva;
diametri 200, 225, 250, 280, 315, 355, 450, 560, 710, 900;
bordo flangiato.
diametri 200, 225, 250, 280, 315, 355, 450, 560, 710, 900;
bordo flangiato.

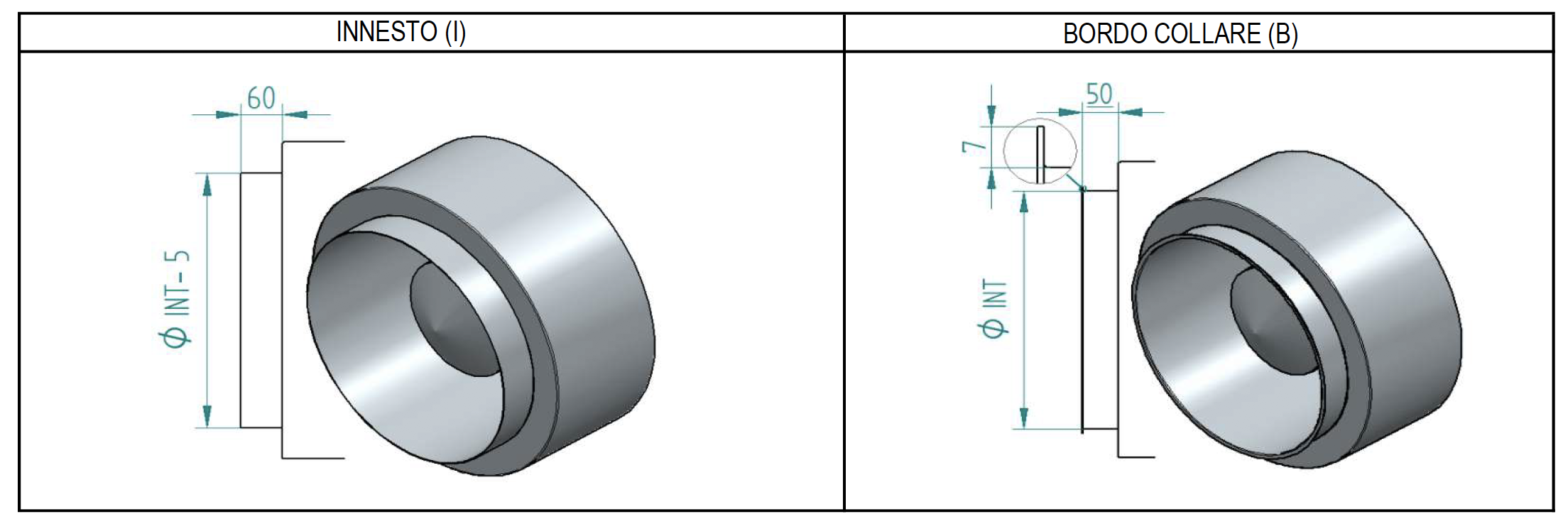

Tipologia di connessione:
Attenuazione d'inserzione con ogiva
L’attenuazione d’inserzione, è la capacità del silenziatore di ridurre il rumore interno al condotto di ventilazione, generalmente causato dal ventilatore. Essa viene misurata come differenza tra il livello di potenza sonora a monte, ed il livello di potenza sonora a valle del silenziatore, entrambe espressi in terze d’ottava e senza passaggio d’aria.
| Diametro INT (mm) | lunghezza (mm) | Frequenza (Hz) | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 400 | 500 | 1 | 2 | 6 | 11 | 13 | 12 | 12 | 11 |
| 1000 | 3 | 5 | 10 | 19 | 31 | 28 | 21 | 15 | |
| 1500 | 4 | 7 | 13 | 26 | 49 | 44 | 30 | 20 | |
| 500 | 500 | 1 | 2 | 5 | 10 | 12 | 11 | 9 | 8 |
| 1000 | 2 | 4 | 9 | 17 | 28 | 25 | 17 | 12 | |
| 1500 | 4 | 6 | 12 | 24 | 45 | 38 | 25 | 16 | |
| 630 | 500 | 1 | 2 | 4 | 9 | 11 | 9 | 7 | 7 |
| 1000 | 2 | 4 | 8 | 16 | 26 | 24 | 14 | 10 | |
| 1500 | 3 | 5 | 11 | 22 | 41 | 34 | 20 | 13 | |
| 800 | 500 | 1 | 1 | 4 | 9 | 10 | 8 | 6 | 5 |
| 1000 | 2 | 3 | 7 | 15 | 24 | 19 | 11 | 8 | |
| 1500 | 3 | 5 | 10 | 20 | 38 | 29 | 16 | 10 | |
| 1000 | 500 | 1 | 1 | 4 | 8 | 9 | 7 | 5 | 4 |
| 1000 | 2 | 3 | 6 | 13 | 22 | 16 | 9 | 6 | |
| 1500 | 2 | 4 | 9 | 19 | 35 | 26 | 13 | 8 | |
Attenuazione d'inserzione senza ogiva
| Diametro INT (mm) | lunghezza (mm) | Frequenza (Hz) | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 400 | 500 | 1 | 2 | 4 | 9 | 13 | 6 | 2 | 2 |
| 1000 | 1 | 3 | 8 | 17 | 18 | 9 | 3 | 2 | |
| 1500 | 2 | 5 | 12 | 25 | 24 | 12 | 5 | 3 | |
| 500 | 500 | 1 | 1 | 3 | 8 | 11 | 4 | 1 | 2 |
| 1000 | 1 | 3 | 7 | 16 | 16 | 7 | 2 | 2 | |
| 1500 | 1 | 4 | 10 | 23 | 21 | 9 | 3 | 2 | |
| 630 | 500 | 0 | 1 | 3 | 8 | 10 | 3 | 1 | 1 |
| 1000 | 1 | 2 | 6 | 15 | 14 | 5 | 1 | 2 | |
| 1500 | 1 | 3 | 9 | 22 | 19 | 7 | 2 | 2 | |
| 800 | 500 | 0 | 1 | 2 | 7 | 9 | 3 | 0 | 1 |
| 1000 | 1 | 2 | 5 | 14 | 13 | 4 | 1 | 1 | |
| 1500 | 1 | 3 | 8 | 20 | 17 | 6 | 1 | 2 | |
| 1000 | 500 | 0 | 1 | 2 | 7 | 8 | 2 | 0 | 1 |
| 1000 | 0 | 1 | 5 | 13 | 11 | 3 | 0 | 1 | |
| 1500 | 1 | 2 | 7 | 19 | 15 | 5 | 1 | 1 | |
Listino prezzi
| diametro d (mm) | lunghezza | Silenziatore CON OGIVA | Silenziatore SENZA OGIVA | ||
| innesto a baionetta | bordo collare | innesto a baionetta | bordo collare | ||
| mm | euro | euro | euro | euro | |
| 400 | 500 | 624,16 | 636,32 | 359,96 | 372,12 |
| 1000 | 850,64 | 862,76 | 543,56 | 555,72 | |
| 1500 | 1.217,60 | 1.229,76 | 767,96 | 780,12 | |
| 500 | 500 | 741,44 | 755,20 | 447,16 | 460,92 |
| 1000 | 1.035,52 | 1.049,28 | 689,20 | 702,96 | |
| 1500 | 1.477,60 | 1.491,36 | 973,24 | 987,00 | |
| 630 | 500 | 741,44 | 889,44 | 540,28 | 556,16 |
| 1000 | 1.234,88 | 1.250,76 | 837,40 | 853,32 | |
| 1500 | 1.752,20 | 1.768,08 | 1.178,60 | 1.194,48 | |
| 800 | 500 | 1.057,00 | 1.075,64 | 671,32 | 690,00 |
| 1000 | 1.503,36 | 1.522,00 | 1.038,08 | 1.056,72 | |
| 1500 | 2.122,72 | 2.141,40 | 1.456,44 | 1.475,12 | |
| 1000 | 500 | 1.283,32 | 1.305,24 | 834,88 | 856,80 |
| 1000 | 1.832,68 | 1.854,60 | 1.285,84 | 1.307,76 | |
| 1500 | 2.570,16 | 2.592,04 | 1.796,24 | 1.818,16 | |
