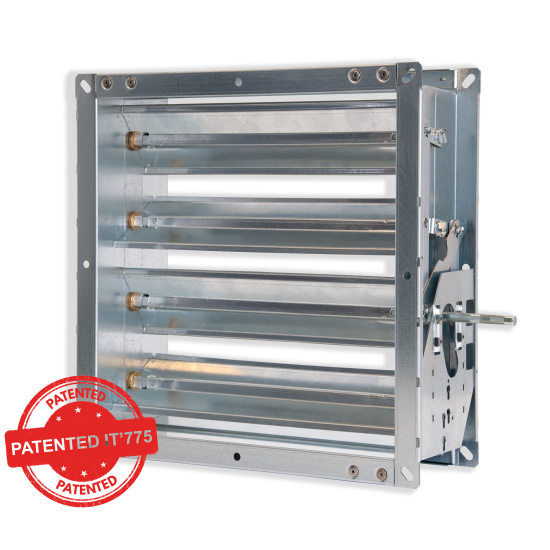

ETT100 Serrande di regolazione per alte temperature in acciaio zincato passo 100 mm

Descrizione

Serrande di regolazione rettangolari per alte temperature, brevettate, in acciaio zincato, passo 100 mm con perni di
rotazione in acciaio su boccole in ottone.
Trovano applicazione nella regolazione ed il bilanciamento delle portate e delle pressioni dell’aria, negli impianti di condizionamento, di ventilazione e nelle centrali di trattamento.
Questa innovativa serranda, grazie ad una speciale sagomatura del telaio e delle battute di arresto delle alette, garantisce notevoli vantaggi:
1) passaggio dell’aria completamente libero;
2) forte riduzione delle perdite di carico;
3) forte riduzione del rumore autogenerato.
Questi accorgimenti garantiscono inoltre un limitato trafilamento dell’aria a serranda chiusa.

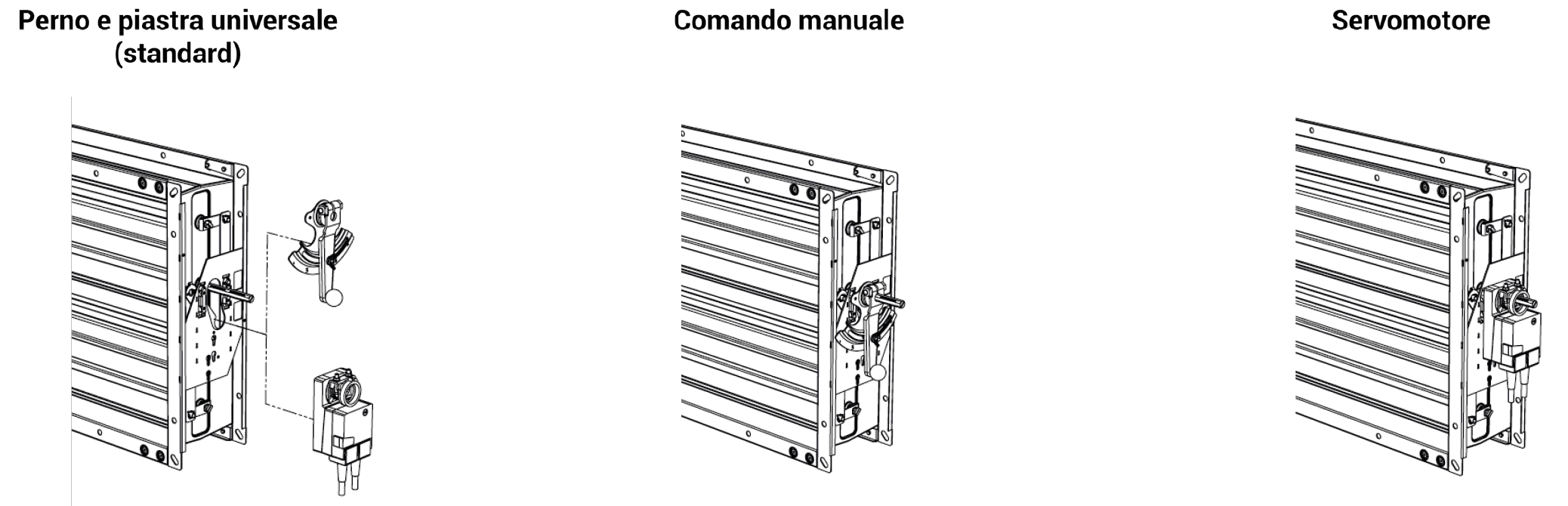

Un’innovativa piastra universale metallica, permette l’applicazione di tutti i comandi manuali o motorizzati.
L’apertura e la chiusura delle alette avviene per mezzo di un comando manuale posto su di un lato della serranda collegato ad un sistema di levismi esterni. Lo stesso movimento può essere realizzato tramite una vasta gamma di servomotori che permettono una regolazione più precisa del passaggio dell’aria nella canalizzazione.

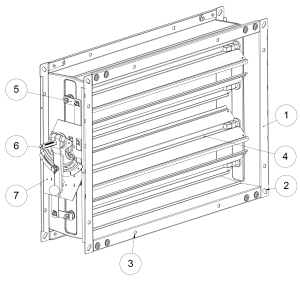

Dettagli costruttivi

1) Telaio flangiato;
2) Fori asolati di fissaggio;
3) Fori supplementari di fissaggio;
4) Alette di taratura;
5) Levismi e perni in acciaio;
6) Perno di comando;
7) Piastra universale per comando manuale o servomotore.

Caratteristiche

Materiale: telaio, alette e levismi esterni in lamiera d’acciaio zincata, perno di comando ø12 mm in acciaio zincato
boccole in ottone.
Installazione: mediante bulloni su fori asolati (dettaglio 2) posti agli angoli del telaio e su fori supplementari intermedi (dettaglio 3)
Temperature d’impiego: -20°C +150°C

Modelli disponibili

• ETTC100P serranda ad alette a movimento contrapposto con perno diam. 12 mm;
• ETTC100C serranda ad alette a movimento contrapposto con comando manuale accessorio).

Modelli a richiesta

• ETTP100P serranda ad alette a movimento parallelo con perno diam. 12 mm;
• ETTP100C serranda ad alette a movimento parallelo con comando manuale (accessorio).

Accessori:

EARG175K: comando manuale

SERVOMOTORE BELIMO: servomotore elettronico

Dimensioni nominali

Per serrande aventi larghezza (L) > 1250 mm ≤ 2500 mm verrà disposto un rompi tratto verticale di spessore 30 mm in posizione centrale.

Per serrande aventi larghezza (L) > 2500 mm ≤ 3000 mm verranno disposti due rompi tratto verticali di spessore 30 mm ad uguale distanza.

Le serrande possono essere realizzate nelle seguenti dimensioni massime:
L ≤ 3000 x H ≤ 1500
L ≤ 2000 x H ≤ 2000
L ≤ 1500 x H ≤ 3000

Caratteristiche dimensionali:

L	x	L	x	L	x
mm	mm	mm	mm	mm	mm
-	-	1100	100	2100	150
200	-	1200	150	2200	200
300	-	1300	200	2300	100
400	200	1400	100	2400	150
500	100	1500	150	2500	200
600	150	1600	200	2600	100
700	200	1700	100	2700	150
800	100	1800	150	2800	200
900	150	1900	200	2900	100
1000	200	2000	100	3000	150

H	y	z	H	y	z	H	y	z
mm	mm	mm	mm	mm	mm	mm	mm	mm
-	-	-	1100	100	550	2100	150	1050
200	-	50	1200	150	550	2200	200	1050
300	-	150	1300	200	650	2300	100	1150
400	200	150	1400	100	650	2400	150	1150
500	100	250	1500	150	750	2500	200	1250
600	150	250	1600	200	750	2600	100	1250
700	200	350	1700	100	850	2700	150	1350
800	100	350	1800	150	850	2800	200	1350
900	150	450	1900	200	950	2900	100	1450
1000	200	450	2000	100	950	3000	150	1450

Servomotori caratteristiche tecniche:

		Servomotori SENZA RITORNO A MOLLA
		CM	LM..A	NM..A	SM..A
Coppia		2 Nm	5 Nm	10 Nm	20 Nm
Morsetto universale per dimensione perno (mm):		6-12,7	6-20	8-26	10-20
Per serrande fino a:		0,4 m²	1 m²	2 m²	4 m²
ON/OFF 3-PUNTI	AC/DC 24 V	CM24-L	LM24A	NM24A	SM24A
	AC/DC 24 V con contatto ausiliario		LM24A-S	NM24A-S	SM24A-S
	AC 230 V	CM230-L	LM230A	NM230A	SM230A
	AC 230 V con contatto ausiliario		LM230A-S	NM230A-S	SM230A-S
MODULANTE Comando 0-10V	AC/DC 24 V	CM24-SR-L	LM24A-SR	NM24A-SR	SM24A-SR
	AC/DC 24 V con contatto ausiliario
	AC 230 V		LM230ASR	NM230ASR	SM230ASR

		Servomotori CON RITORNO A MOLLA
		TF	LF	NF	SF	EF
Coppia		2,5 Nm	4 Nm	10 Nm	20 Nm	30 Nm
Morsetto universale per dimensione perno (mm):		6-12,7	8-16	10-22	10-22	12-26,7
Per serrande fino a:		0,5 m²	0,8 m²	2 m²	4 m²	6 m²
ON/OFF 3-PUNTI	AC/DC 24 V	TF24	LF24	NF24A	SF24A	EF24A
	AC/DC 24 V con contatto ausiliario	TF24-S	LF24-S	NF24A-S2	SF24A-S2	EF24A-S2
	AC 230 V	TF230	LF230	NFA	SFA	EF230A
	AC 230 V con contatto ausiliario	TF230-S	LF230-S	NFA-S2	SFA-S2	EF230A-S2
MODULANTE Comando 0-10V	AC/DC 24 V	TF24-SR	LF24-SR	NF24A-SR	SF24A-SR	EF24A-SR
	AC/DC 24 V con contatto ausiliario			NF24A-SR-S2	SF24A-SR-S2	EF24A-SR-S2
	AC 230 V	TF230-SR

Listino prezzi (ETTC100P serranda con perno):

L: Lunghezza
H: Altezza
tutte le dimensioni sono espresse in mm

H	L
H	200	300	400	500	600	700	800
	euro	euro	euro	euro	euro	euro	euro
200	artDS75000010	artDS75000300	artDS75000590	artDS75000880	artDS75001170	artDS75001460	artDS75001750
300	artDS75000020	artDS75000310	artDS75000600	artDS75000890	artDS75001180	artDS75001470	artDS75001760
400	artDS75000030	artDS75000320	artDS75000610	artDS75000900	artDS75001190	artDS75001480	artDS75001770
500	artDS75000040	artDS75000330	artDS75000620	artDS75000910	artDS75001200	artDS75001490	artDS75001780
600	artDS75000050	artDS75000340	artDS75000630	artDS75000920	artDS75001210	artDS75001500	artDS75001790
700	artDS75000060	artDS75000350	artDS75000640	artDS75000930	artDS75001220	artDS75001510	artDS75001800
800	artDS75000070	artDS75000360	artDS75000650	artDS75000940	artDS75001230	artDS75001520	artDS75001810
900	artDS75000080	artDS75000370	artDS75000660	artDS75000950	artDS75001240	artDS75001530	artDS75001820
1000	artDS75000090	artDS75000380	artDS75000670	artDS75000960	artDS75001250	artDS75001540	artDS75001830
1100	artDS75000100	artDS75000390	artDS75000680	artDS75000970	artDS75001260	artDS75001550	artDS75001840
1200	artDS75000110	artDS75000400	artDS75000690	artDS75000980	artDS75001270	artDS75001560	artDS75001850
1300	artDS75000120	artDS75000410	artDS75000700	artDS75000990	artDS75001280	artDS75001570	artDS75001860
1400	artDS75000130	artDS75000420	artDS75000710	artDS75001000	artDS75001290	artDS75001580	artDS75001870
1500	artDS75000140	artDS75000430	artDS75000720	artDS75001010	artDS75001300	artDS75001590	artDS75001880

H	L
H	900	1000	1100	1200	1300	1400	1500
	euro	euro	euro	euro	euro	euro	euro
200	artDS75002040	artDS75002330	artDS75002620	artDS75002910	artDS75003200	artDS75003490	artDS75003780
300	artDS75002050	artDS75002340	artDS75002630	artDS75002920	artDS75003210	artDS75003500	artDS75003790
400	artDS75002060	artDS75002350	artDS75002640	artDS75002930	artDS75003220	artDS75003510	artDS75003800
500	artDS75002070	artDS75002360	artDS75002650	artDS75002940	artDS75003230	artDS75003520	artDS75003810
600	artDS75002080	artDS75002370	artDS75002660	artDS75002950	artDS75003240	artDS75003530	artDS75003820
700	artDS75002090	artDS75002380	artDS75002670	artDS75002960	artDS75003250	artDS75003540	artDS75003830
800	artDS75002100	artDS75002390	artDS75002680	artDS75002970	artDS75003260	artDS75003550	artDS75003840
900	artDS75002110	artDS75002400	artDS75002690	artDS75002980	artDS75003270	artDS75003560	artDS75003850
1000	artDS75002120	artDS75002410	artDS75002700	artDS75002990	artDS75003280	artDS75003570	artDS75003860
1100	artDS75002130	artDS75002420	artDS75002710	artDS75003000	artDS75003290	artDS75003580	artDS75003870
1200	artDS75002140	artDS75002430	artDS75002720	artDS75003010	artDS75003300	artDS75003590	artDS75003880
1300	artDS75002150	artDS75002440	artDS75002730	artDS75003020	artDS75003310	artDS75003600	artDS75003890
1400	artDS75002160	artDS75002450	artDS75002740	artDS75003030	artDS75003320	artDS75003610	artDS75003900
1500	artDS75002170	artDS75002460	artDS75002750	artDS75003040	artDS75003330	artDS75003620	artDS75003910

Listino prezzi (ETTC100C serranda con perno e comando manuale):

L: Lunghezza
H: Altezza
tutte le dimensioni sono espresse in mm

H	L
H	200	300	400	500	600	700	800
	euro	euro	euro	euro	euro	euro	euro
200	artDS75006500	artDS75006790	artDS75007080	artDS75007370	artDS75007660	artDS75007950	artDS75008240
300	artDS75006510	artDS75006800	artDS75007090	artDS75007380	artDS75007670	artDS75007960	artDS75008250
400	artDS75006520	artDS75006810	artDS75007100	artDS75007390	artDS75007680	artDS75007970	artDS75008260
500	artDS75006530	artDS75006820	artDS75007110	artDS75007400	artDS75007690	artDS75007980	artDS75008270
600	artDS75006540	artDS75006830	artDS75007120	artDS75007410	artDS75007700	artDS75007990	artDS75008280
700	artDS75006550	artDS75006840	artDS75007130	artDS75007420	artDS75007710	artDS75008000	artDS75008290
800	artDS75006560	artDS75006850	artDS75007140	artDS75007430	artDS75007720	artDS75008010	artDS75008300
900	artDS75006570	artDS75006860	artDS75007150	artDS75007440	artDS75007730	artDS75008020	artDS75008310
1000	artDS75006580	artDS75006870	artDS75007160	artDS75007450	artDS75007740	artDS75008030	artDS75008320
1100	artDS75006590	artDS75006880	artDS75007170	artDS75007460	artDS75007750	artDS75008040	artDS75008330
1200	artDS75006600	artDS75006890	artDS75007180	artDS75007470	artDS75007760	artDS75008050	artDS75008340
1300	artDS75006610	artDS75006900	artDS75007190	artDS75007480	artDS75007770	artDS75008060	artDS75008350
1400	artDS75006620	artDS75006910	artDS75007200	artDS75007490	artDS75007780	artDS75008070	artDS75008360
1500	artDS75006630	artDS75006920	artDS75007210	artDS75007500	artDS75007790	artDS75008080	artDS75008370

H	L
H	900	1000	1100	1200	1300	1400	1500
	euro	euro	euro	euro	euro	euro	euro
200	artDS75002040	artDS75008820	artDS75009110	artDS75009400	artDS75009690	artDS75009980	artDS75010270
300	artDS75002050	artDS75008830	artDS75009120	artDS75009410	artDS75009700	artDS75009990	artDS75010280
400	artDS75002060	artDS75008840	artDS75009130	artDS75009420	artDS75009710	artDS75010000	artDS75010290
500	artDS75002070	artDS75008850	artDS75009140	artDS75009430	artDS75009720	artDS75010010	artDS75010300
600	artDS75002080	artDS75008860	artDS75009150	artDS75009440	artDS75009730	artDS75010020	artDS75010310
700	artDS75002090	artDS75008870	artDS75009160	artDS75009450	artDS75009740	artDS75010030	artDS75010320
800	artDS75002100	artDS75008880	artDS75009170	artDS75009460	artDS75009750	artDS75010040	artDS75010330
900	artDS75002110	artDS75008890	artDS75009180	artDS75009470	artDS75009760	artDS75010050	artDS75010340
1000	artDS75002120	artDS75008900	artDS75009190	artDS75009480	artDS75009770	artDS75010060	artDS75010350
1100	artDS75002130	artDS75008910	artDS75009200	artDS75009490	artDS75009780	artDS75010070	artDS75010360
1200	artDS75002140	artDS75008920	artDS75009210	artDS75009500	artDS75009790	artDS75010080	artDS75010370
1300	artDS75002150	artDS75008930	artDS75009220	artDS75009510	artDS75009800	artDS75010090	artDS75010380
1400	artDS75002160	artDS75008940	artDS75009230	artDS75009520	artDS75009810	artDS75010100	artDS75010390
1500	artDS75002170	artDS75008950	artDS75009240	artDS75009530	artDS75009820	artDS75010110	artDS75010400

Listino Prezzi servomotori:

I prezzi nella tabella sono riferiti a servomotore montato sulla serranda.

Modello	Euro	Modello	Euro
CM24-L	242,87	TF24	372,92
CM24-L	242,87	TF24-S	441,75
CM230-L	258,18	TF230	401,61
CM230-L	258,18	TF230-S	470,45
CM24-SR-L	353,80	TF24-SR	504,87
CM24-SR-L	353,80	TF230-SR	558,45
Modello	Euro	Modello	Euro
LM24A	292,59	LF24	455,15
LM24A-S	332,78	LF24-S	523,98
LM230A	292,59	LF230	495,33
LM230A-S	332,78	LF230-S	562,27
LM24A-SR	393,94	LF24-SR	617,70
LM230ASR	468,55	LF24-SR	617,70
Modello	Euro	Modello	Euro
NM24A	355,71	NF24A	579,47
NM24A	355,71	NF24A-S2	657,89
NM24A-S	430,31	NFA	artMOT0ET0170
NM230A	369,10	NFA-S2	artMOT0ET0160
NM230A-S	441,75	NF24A-SR	692,31
NM24A-SR	512,54	NF24A-SR-S2	770,72
NM230ASR	590,96	NF24A-SR-S2	770,72
Modello	Euro	Modello	Euro
SM24A	411,15	SF24A	709,52
SM24A	411,15	SF24A-S2	786,03
SM24A-S	512,54	SFA	816,63
SM230A	422,64	SFA-S2	893,08
SM230A-S	523,98	SF24A-SR	820,44
SM24A-SR	579,47	SF24A-SR-S2	877,78
SM230ASR	655,98	SF24A-SR-S2	877,78
Modello	Euro	Modello	Euro
		EF24A	1.447,72
		EF230A	1.661,90
		EF230A-S2	1.770,92
		EF24A-SR	1.619,81
		EF24A-SR-S2	1.719,30

Accessori:

Modello	Descrizione	Euro
S2A	Contatto ausiliario S2A per attuatori rotativi SENZA RITORNO A MOLLA	142,80
	- 2 contatti (SPDT)
	- Punti di intervallo regolabili
S2A-F	Contatto ausiliario S2A-F per attuatori rotativi CON RITORNO A MOLLA	211,10
	- 2 contatti (SPDT)
	- Punti di intervallo regolabili
	-Adattatore
SGA24	Potenziometro adatto per l'uso con gli attuatori modulanti della serie LM..A-SR, NM..A-SR, SM..A-SR e GM..A-SR (montaggio a parete con scatola)	a.r.
SGF24	Potenziometro adatto per l'uso con gli attuatori modulanti della serie LM..A-SR, NM..A-SR, SM..A-SR e GM..A-SR (montaggio a parete senza scatola)	a.r.
