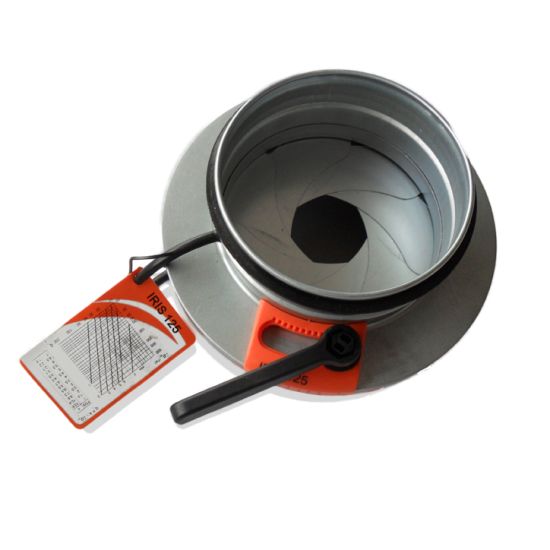

ESCI-C Serrande di regolazione circolare ad iride
Descrizione
Serrande di regolazione ad iride circolare per la regolazione del flusso dell'aria con prese di pressione differenziale per il calcolo della portata.
Caratteristiche
Materiale: cassa ed alette in acciaio zincato
La regolazione viene effettuata con una maniglia situata sulla serranda che cambia il diametro dell'apertura del foro di smorzamento.
Tenuta classe C in conformità alla norma EN 1751.
Temperatura di funzionamento da -10 a +80 °C.
La regolazione viene effettuata con una maniglia situata sulla serranda che cambia il diametro dell'apertura del foro di smorzamento.
Tenuta classe C in conformità alla norma EN 1751.
Temperatura di funzionamento da -10 a +80 °C.
A richiesta
Versione in acciaio inox.

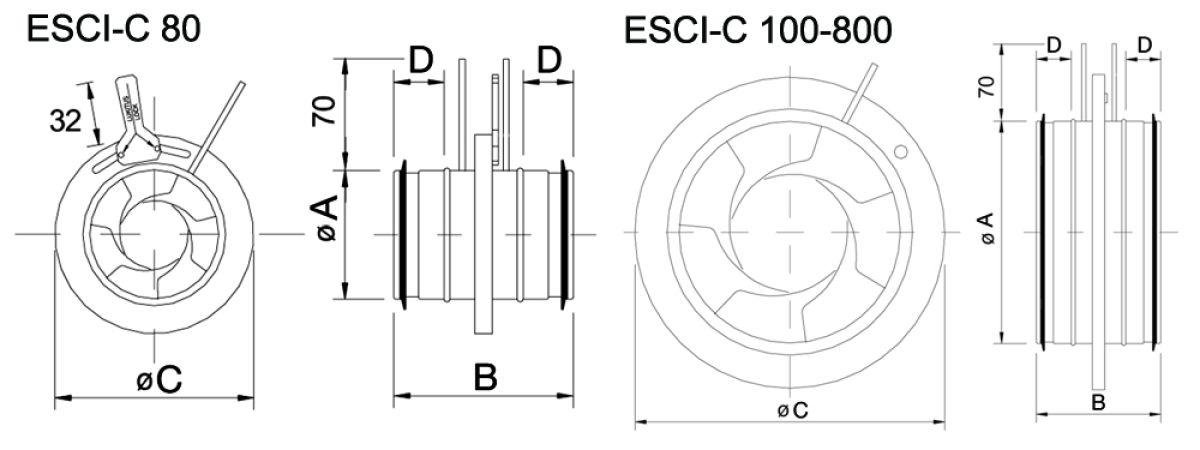

Dimensioni
tutte le dimensioni sono espresse in mm
| Modello ESCI-C | ØA | ØC | B | D | kg |
| 80 | 79 | 125 | 115 | 35 | 0,5 |
| 100 | 99 | 165 | 115 | 30 | 0,6 |
| 125 | 124 | 188 | 115 | 30 | 0,7 |
| 150 | 149 | 230 | 115 | 30 | 1,0 |
| 160 | 159 | 230 | 115 | 30 | 1,0 |
| 200 | 199 | 285 | 120 | 30 | 1,4 |
| 250 | 249 | 335 | 135 | 40 | 2,0 |
| 300 | 299 | 405 | 140 | 40 | 2,6 |
| 315 | 314 | 405 | 140 | 40 | 2,6 |
| 400 | 399 | 525 | 150 | 55 | 6,5 |
| 500 | 499 | 655 | 150 | 52 | 9,0 |
| 630 | 629 | 815 | 160 | 60 | 16,0 |
| 800 | 799 | 1015 | 290 | 120 | 25,0 |
Portate e listino prezzi
* nel campo compreso tra il valore min-max si ottiene una regolazione precisa senza penalizzare la rumorosità
| Modello ESCI-C | portate aria consigliate | euro | |
| min m3/h | max m3/h | ||
| 80 | 15 | 160 | 28,82 |
| 100 | 40 | 220 | 28,82 |
| 125 | 60 | 340 | 31,54 |
| 150 | 120 | 620 | 48,06 |
| 160 | 130 | 700 | 48,06 |
| 200 | 150 | 1100 | 54,21 |
| 250 | 400 | 2000 | 80,32 |
| 300 | 400 | 2500 | 105,67 |
| 315 | 500 | 2800 | 105,67 |
| 400 | 600 | 3500 | 236,30 |
| 500 | 600 | 3900 | 364,28 |
| 630 | 1600 | 7500 | 551,29 |
| 800 | 2500 | 11500 | 1.181,32 |
