ES50 Serrande di sovrapressione da parete in alluminio passo 50 mm
Descrizione:
Serrande in alluminio con alette mobili a gravità, tra loro collegate.
Caratteristiche:
- Telaio in alluminio anodizzato naturale
- Alette in lamiera d'alluminio naturale stampata
- Alette in lamiera d'alluminio naturale stampata
Impiego:
Montate all’esterno di edifici per espellere o immettere aria garantendo (in assenza di flusso d’aria) un’ottima chiusura.

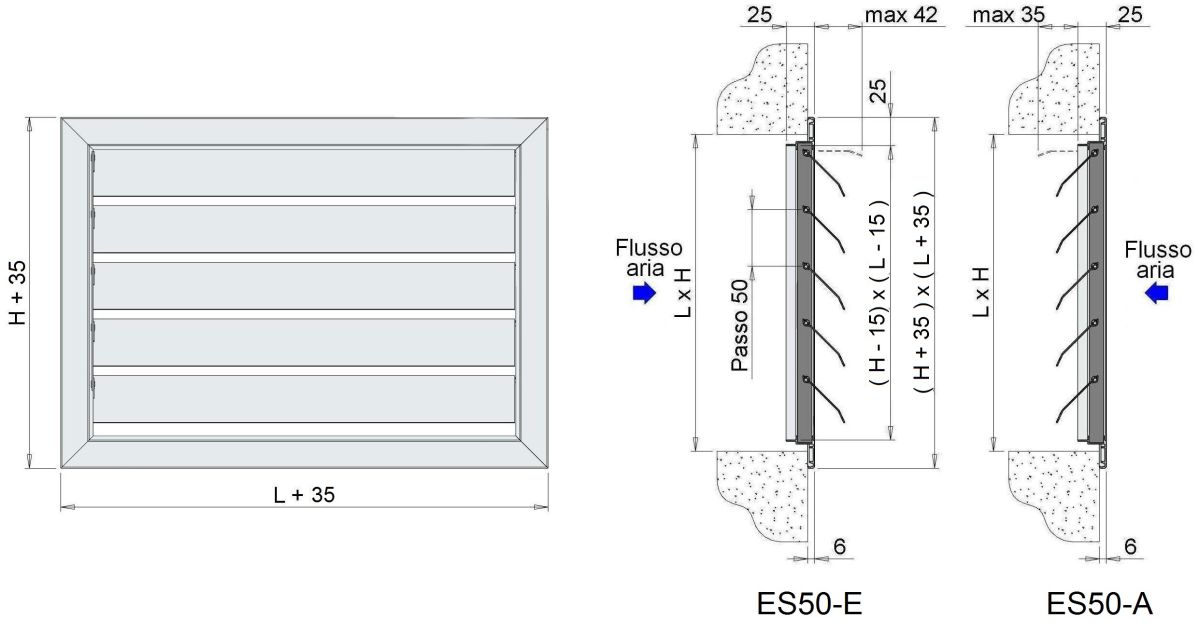

Modelli:
ES50-A: serranda in aspirazione
ES50-E: serranda in espulsione
ES50-E: serranda in espulsione
A richiesta:
- Con rete antivolatile in aspirazione mediante l'interposizione di un tronchetto
- Con rete antivolatile in espulsione
- Fori per fissaggio con viti
- Con rete antivolatile in espulsione
- Fori per fissaggio con viti
Sezione efficace:
| H | L | ||||
| 200 | 300 | 400 | 500 | 600 | |
| sezione efficace m² | |||||
| 200 | 0,026 | 0,041 | 0,055 | 0,070 | 0,085 |
| 300 | 0,043 | 0,068 | 0,093 | 0,117 | 0,142 |
| 400 | 0,61 | 0,095 | 0,130 | 0,164 | 0,199 |
| 500 | 0,078 | 0,123 | 0,167 | 0,212 | 0,256 |
| 600 | 0,095 | 0,150 | 0,204 | 0,259 | 0,313 |
Dati di funzionamento:
min: Velocità minima consigliata 3m/s
max: Velocità massima consigliata 10m/s
| H | L | |||||||||
| 200 | 300 | 400 | 500 | 600 | ||||||
| min (m³/h) | max (m³/h) | min (m³/h) | max (m³/h) | min (m³/h) | max (m³/h) | min (m³/h) | max (m³/h) | min (m³/h) | max (m³/h) | |
| 200 | 285 | 945 | 445 | 1480 | 605 | 2015 | 765 | 2545 | 925 | 3080 |
| 300 | 475 | 1570 | 740 | 2460 | 1010 | 3355 | 1275 | 4245 | 1540 | 5135 |
| 400 | 660 | 2200 | 1035 | 3445 | 1410 | 4695 | 1785 | 5940 | 2160 | 7190 |
| 500 | 850 | 2825 | 1330 | 4430 | 1810 | 6035 | 2295 | 7635 | 2775 | 9240 |
| 600 | 1035 | 3450 | 1625 | 5415 | 2215 | 7375 | 2800 | 9335 | 3390 | 11295 |
Perdite di carico
V: velocità riferita alla sezione (L-15)x(H-15) [m/s]
Δpt: perdita di carico totale [Pa]
*: funzionamento non garantito
| V [m/s] | Δpt [Pa] |
| 1 | 10 |
| 2 | 12 |
| 3 | 18 |
| 4 | 26 |
| 5 | 36 |
| 6 | 52 |
| 7* | 70 |
| 8* | 94 |
| 9* | 126 |

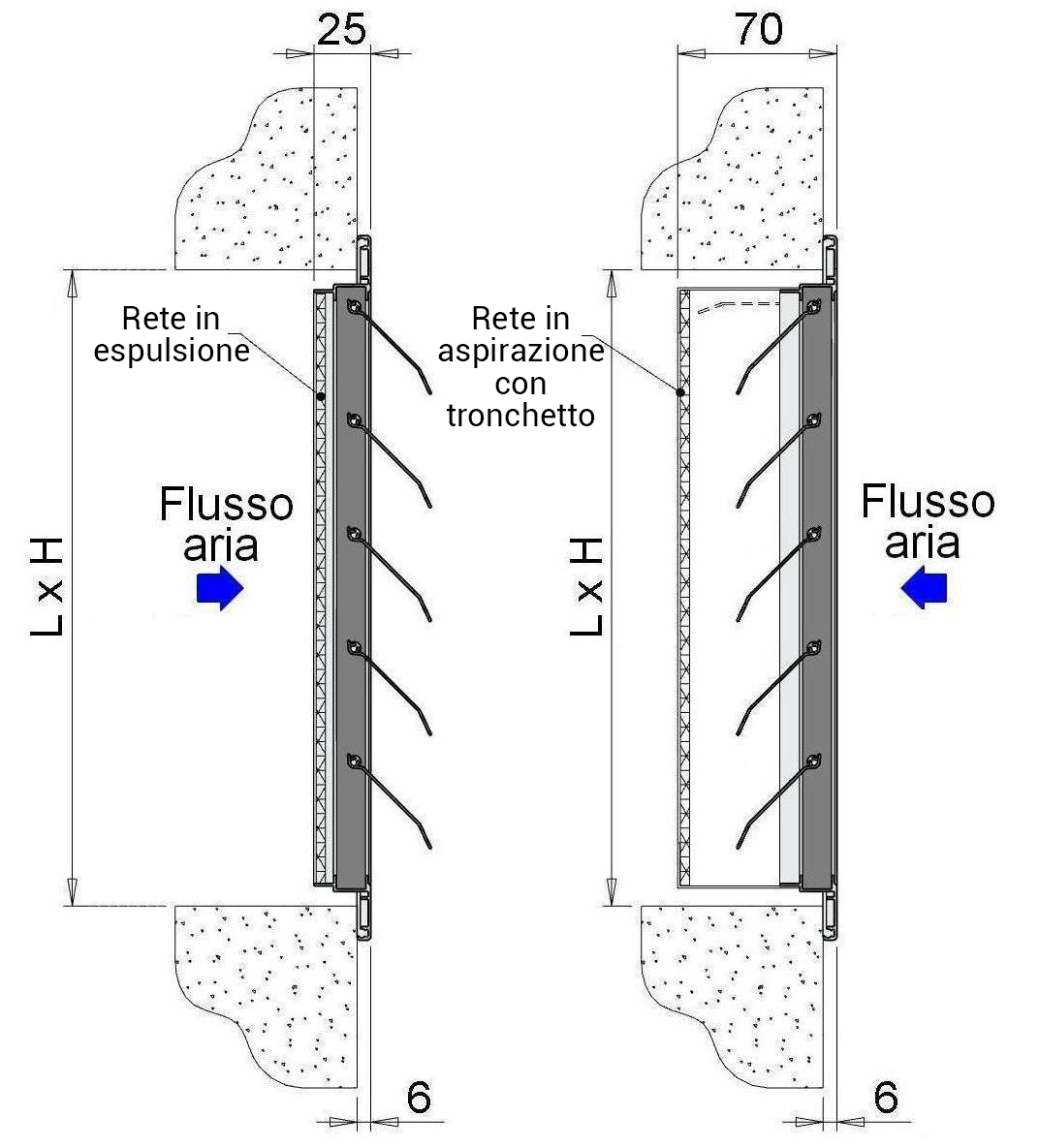

Rete antivolatile
Listino prezzi ES50-A ES50-E
Nota:
- con rete antivolatile in ESPULSIONE + 30%
- con rete antivolatile in ASPIRAZIONE prezzo a richiesta
- rete antinsetto prezzo a richiesta.
L: base
H:altezza
tutte le dimensioni sono espresse in mm
A magazzino versione ES50-E espulsione
| H | L | ||||
| 200 | 300 | 400 | 500 | 600 | |
| euro | euro | euro | euro | euro | |
| 200 | 38,28 | 42,86 | 46,54 | 51,11 | 55,65 |
| 300 | 45,60 | 50,16 | 55,65 | 61,12 | 64,79 |
| 400 | 52,01 | 57,50 | 64,79 | 71,16 | 75,74 |
| 500 | 58,38 | 64,79 | 72,06 | 81,20 | 86,67 |
| 600 | 66,44 | 72,06 | 82,09 | 90,34 | 97,62 |
