ES100 Serranda di sovrapressione in alluminio estruso anodizzato
Descrizione
Le serrande di sovrapressione sono utilizzate per l’esclusione automatica di circuiti negli impianti di ventilazione e condizionamento.
Caratteristiche
- Telaio in alluminio estruso anodizzato;
- alette in alluminio naturale;
- passo alette 100 mm;
- boccole e perni in nylon;
- battuta inferiore in alluminio estruso anodizzato e superiore in neoprene;
- profili laterali in alluminio estruso anodizzato per rendere la serranda reversibile;
- guarnizione adesiva longitudinale sulle alette;
- prove delle perdite di carico eseguite secondo la normativa UNI CTI 8728.
- alette in alluminio naturale;
- passo alette 100 mm;
- boccole e perni in nylon;
- battuta inferiore in alluminio estruso anodizzato e superiore in neoprene;
- profili laterali in alluminio estruso anodizzato per rendere la serranda reversibile;
- guarnizione adesiva longitudinale sulle alette;
- prove delle perdite di carico eseguite secondo la normativa UNI CTI 8728.
A richiesta
-Rete antivolatile;
-versione in aspirazione;
-alette coniugate.
-versione in aspirazione;
-alette coniugate.
Impiego
Montate all’esterno di edifici per espellere l'aria.

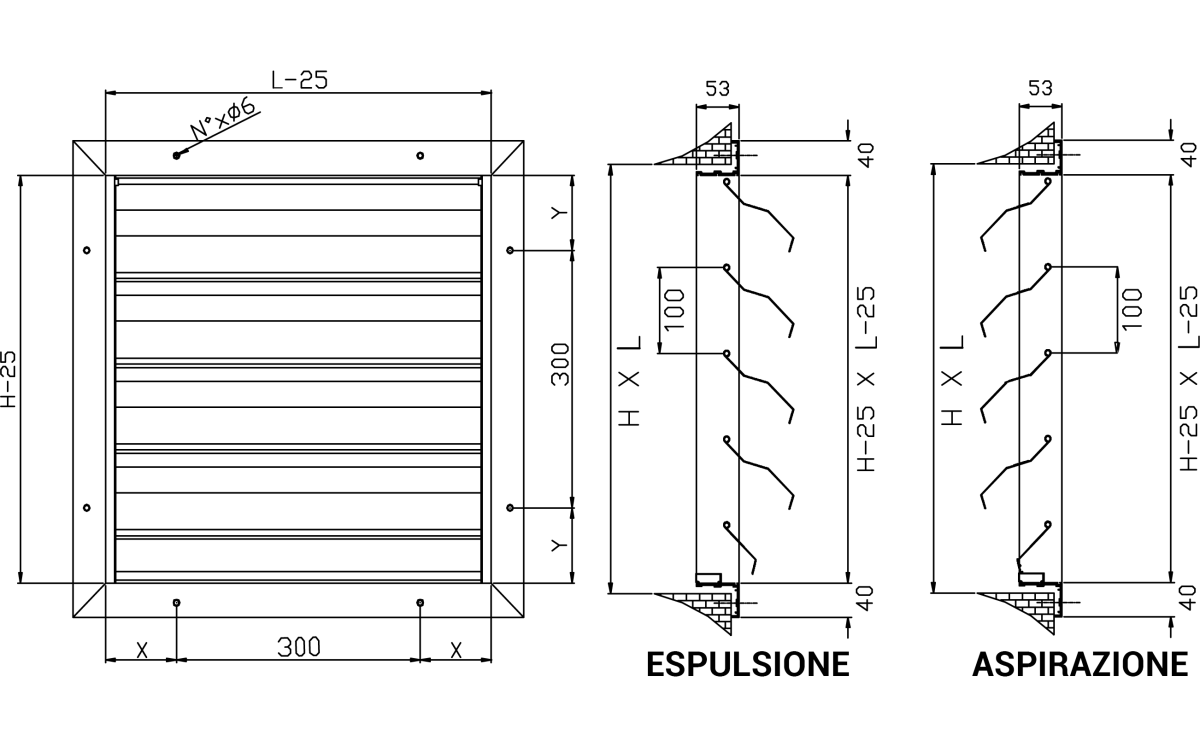

Dimensioni Y
| Altezza H | Y | N°Ø 6 mm (fori per lato) |
| 200 | 87,5 | 1 |
| 300 | 137,7 | 1 |
| 400 | 37,5 | 2 |
| 500 | 87,5 | 2 |
| 600 | 137,5 | 2 |
| 800 | 87,5 | 3 |
| 1000 | 37,5 | 4 |
Dimensioni X
| lunghezza L | X | N°Ø 6 mm (fori per lato) |
| 200 | 87,5 | 1 |
| 300 | 137,7 | 1 |
| 400 | 37,5 | 2 |
| 500 | 87,5 | 2 |
| 600 | 137,5 | 2 |
| 700 | 37,5 | 3 |
| 800 | 87,5 | 3 |
| 1000 | 37,5 | 4 |
Perdite di carico
V: velocità riferita alla sezione (L-25)x(H-25) [m/s]
Δpt: perdita di carico totale [Pa]
*: funzionamento non garantito
| V [m/s] | Δpt [Pa] |
| 1 | 12 |
| 2 | 18 |
| 3 | 23 |
| 4 | 28 |
| 5 | 34 |
| 6 | 48 |
| 7* | 65 |
| 8* | 88 |
| 9* | 110 |
| 10* | 140 |
