ERVS Cassette monocondotto a portata variabile in acciaio zincato.

Immagine
Immagine

Descrizione

Questi regolatori sono utilizzati per il controllo ed il mantenimento della quantità dell’aria negli impianti a portata variabile.

Note

Per una corretta lettura delle pressioni e per una tolleranza di portata del 5%, bisogna prevedere a monte un tratto di canale rettilineo avente una lunghezza pari a 2/3 volte la dimensione del diametro del regolatore. In caso contrario, la portata potra’ subire variazioni tra il 10% e il 20% rispetto al valore calibrato.

Caratteristiche

-Involucro in lamiera d’acciaio zincato;
-Sonda di Δp dinamico per la misura ed il mantenimento della portata in funzione della richiesta dell’ambiente;
-Serranda di regolazione in acciaio zincato con guarnizioni di tenuta;
-Campo di funzionamento da 20 a 1500 Pa;
-Regolazione e controllo della portata tramite motoregolatore linearizzato;
-Prove del rumore autogenerato ed irradiato secondo normativa EN ISO 3741;
-Prova di tenuta serranda eseguita secondo normativa EN 1751.
-Regolatore di portata VAV-Compact, AC/DC 24 V, MP-Bus, IP54
LMV-D3-MP (5Nm) (STANDARD)

A richiesta

- Regolatore di portata VAV-Compact, AC/DC 24 V, BACnet MS/TP, Modbus RTU, MP-Bus, IP54 LMV-D3-MOD (5Nm)
- Regolatore di portata VAV-Compact, AC/DC 24 V, KNX (S-Mode), IP54
LMV-D3-KNX (5Nm)

Modelli

ERVS esecuzione a involucro singolo.
ERVS-I esecuzione a doppio involucro.

Accessori

Batteria di post-riscaldamento ad acqua o elettrica (prezzi a richiesta).

Schema semplice involucro

Dimensioni semplice involucro

Tutte le dimensioni sono espresse in mm.

Ø
B
H
L
Q
LS
LL
1253802701350901000800
1603802701395901000800
20056036016501301200900
25056036017201301200900
315780460201018014001000
355780460206518014001000
400980510223023015001100

Schema doppio involucro

Dimensioni doppio involucro

Ø
B
H
L
Q
LS
LL
1254303201350901000800
1604303201395901000800
20061041016501301200900
25061041017201301200900
315830510201018014001000
355830510206518014001000
4001030560223023015001100

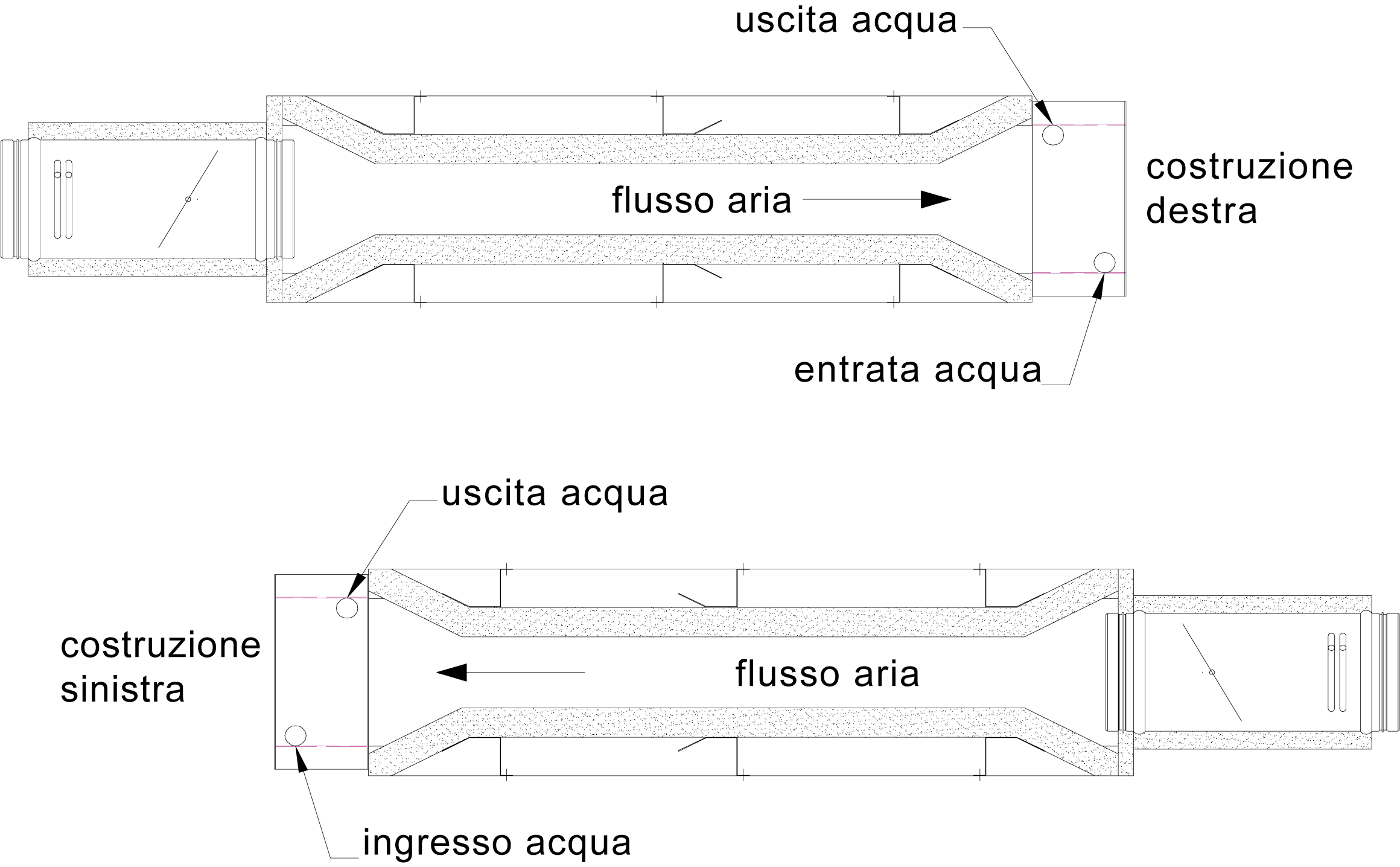

Batteria per cassette monocondotto a portata variabile

taglia ERVSNumero ranghiABCDEFGHJKLMN
12512701753502574132515053,518038,503861/2''
12522701753502574132515053,518038,5263861/2''
16012701753502574132515053,518038,503861/2''
16022701753502574132515053,518038,5263861/2''
200145027553033228,55052404624046266051/2''
200245027553033228,55052404624046266051/2''
250145027553033228,55052404624046266051/2''
250245027553033228,55052404624046266051/2''
315167037575043228,57253384736036258551/2''
315267037575043228,57253305136036308653/4''
355167037575043228,57253384736036258551/2''
355267037575043228,57253305136036308653/4''
400187042595048228,592536260390463010653/4''
400287042595048228,592536260390463010653/4''
500187052595060037,592548259510453010653/4''
500287052595060037,592547562,5510453810701''
63011070655115072032,5112559563630453812701''
63021070655115072032,5112558866630454512801 1/4''

Dati di funzionamento e listino prezzi

In fase d'ordine indicare la portata aria minima e massima da programmare.

Prezzi e caratteristiche batterie ad acqua su richiesta.

ModelloPortata aria minimaPortata aria massimaERVS singolo involucro. Segnale di controllo 2...10VERVS singolo involucro. Segnale di controllo 0...10VERVS-I doppio involucro. Segnale di controllo 2...10VERVS-I doppio involucro. Segnale di controllo 0...10V
mmm3/hm3/heuroeuroeuroeuro
12553445829,71 829,71 1.093,39 1.093,39
16087725841,38 841,38 1.167,93 1.167,93
20013811301.012,46 1.012,46 1.457,43 1.457,43
25021217701.029,59 1.029,59 1.525,42 1.525,42
31533728101.266,46 1.266,46 1.900,45 1.900,45
35542835701.290,47 1.290,47 1.953,46 1.953,46
40054345251.504,64 1.504,64 2.293,61 2.293,61
