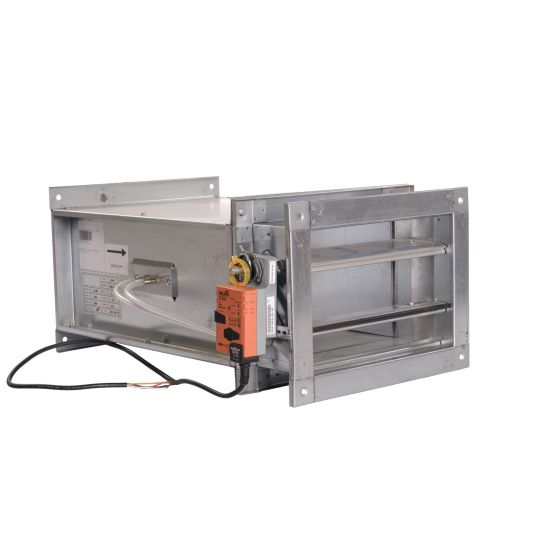

ERVR Regolatori rettangolari a portata variabile con servomotore

Immagine
Immagine

Descrizione

Questi regolatori sono utilizzati per il controllo ed il mantenimento della
quantita’ dell’aria negli impianti a portata variabile.

Note

Per una corretta lettura delle pressioni e per una tolleranza di portata del 5%, bisogna prevedere a monte un tratto di canale rettilineo avente la stessa dimensione del regolatore e pari a 2/3 volte la dimensione della base. in caso contrario, la portata potra’ subire variazioni tra il 10% e il 20% rispetto al valore calibrato.

Caratteristiche

-Involucro in lamiera d’acciaio zincato;
-Sonda di Δp dinamico per la misura ed il
mantenimento della portata in funzione della richiesta dell’ambiente;
-Regolatore di portata fornito con motore Belimo LMV-D3MP.
-Serranda di regolazione a tenuta in acciaio zincato con guarnizioni laterali e longitudinali;
-Campo di funzionamento da 20 a 1000 Pa;
-Regolazione e controllo della portata tramite motoregolatore linearizzato;
-Prove del rumore autogenerato ed irradiato secondo le normative UNI EN 25135 e ISO 3741.
-Regolatore di portata VAV-Compact, AC/DC 24 V, MP-Bus, IP54
LMV-D3-MP (5Nm) (STANDARD)

Modelli

ERVR singolo involucro.
ERVR-I doppio involucro.

A richiesta

- Regolatore di portata VAV-Compact, AC/DC 24 V, BACnet MS/TP, Modbus RTU, MP-Bus, IP54 LMV-D3-MOD (5Nm)
- Regolatore di portata VAV-Compact, AC/DC 24 V, KNX (S-Mode), IP54
LMV-D3-KNX (5Nm)
- Dimensioni intermedie.

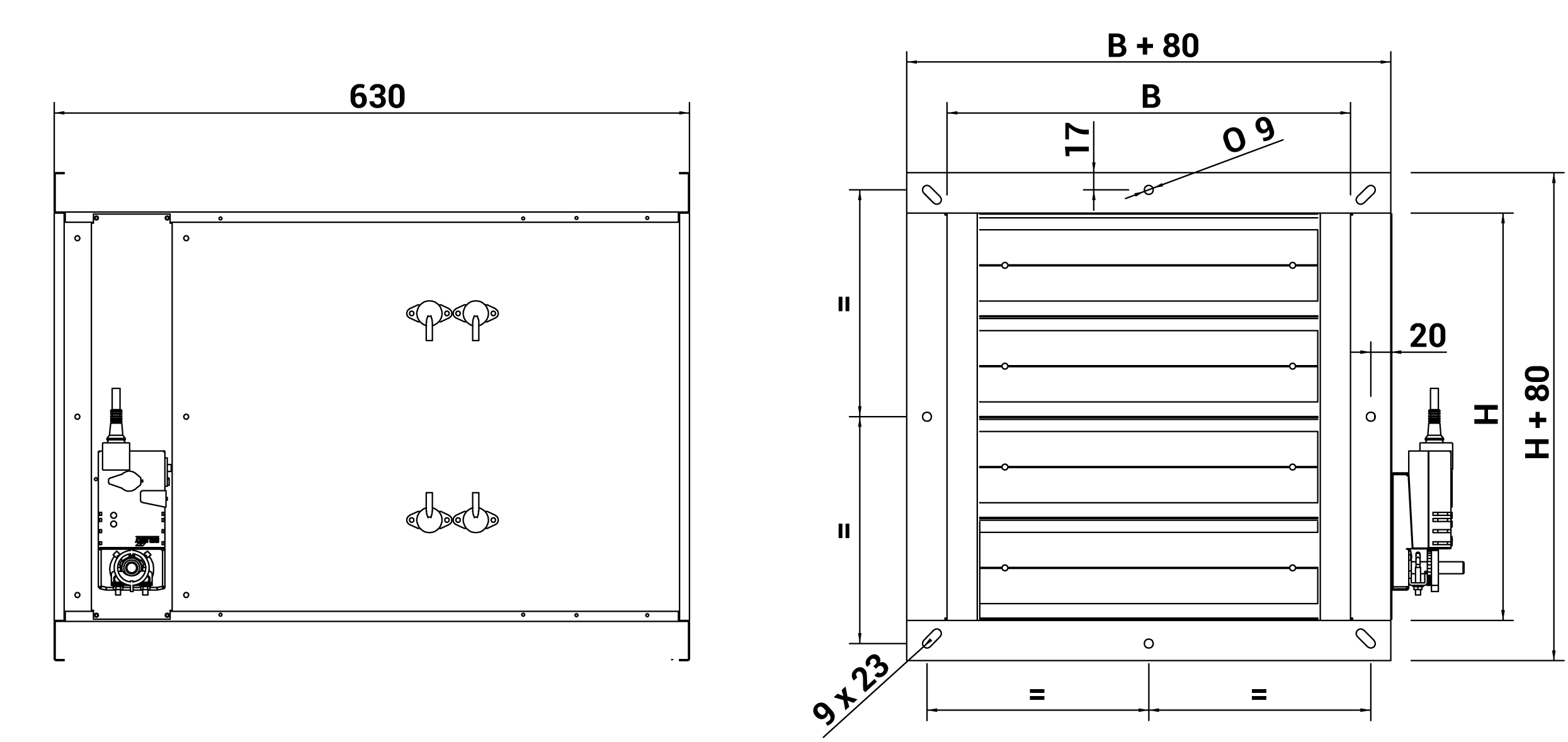

Schema semplice involucro

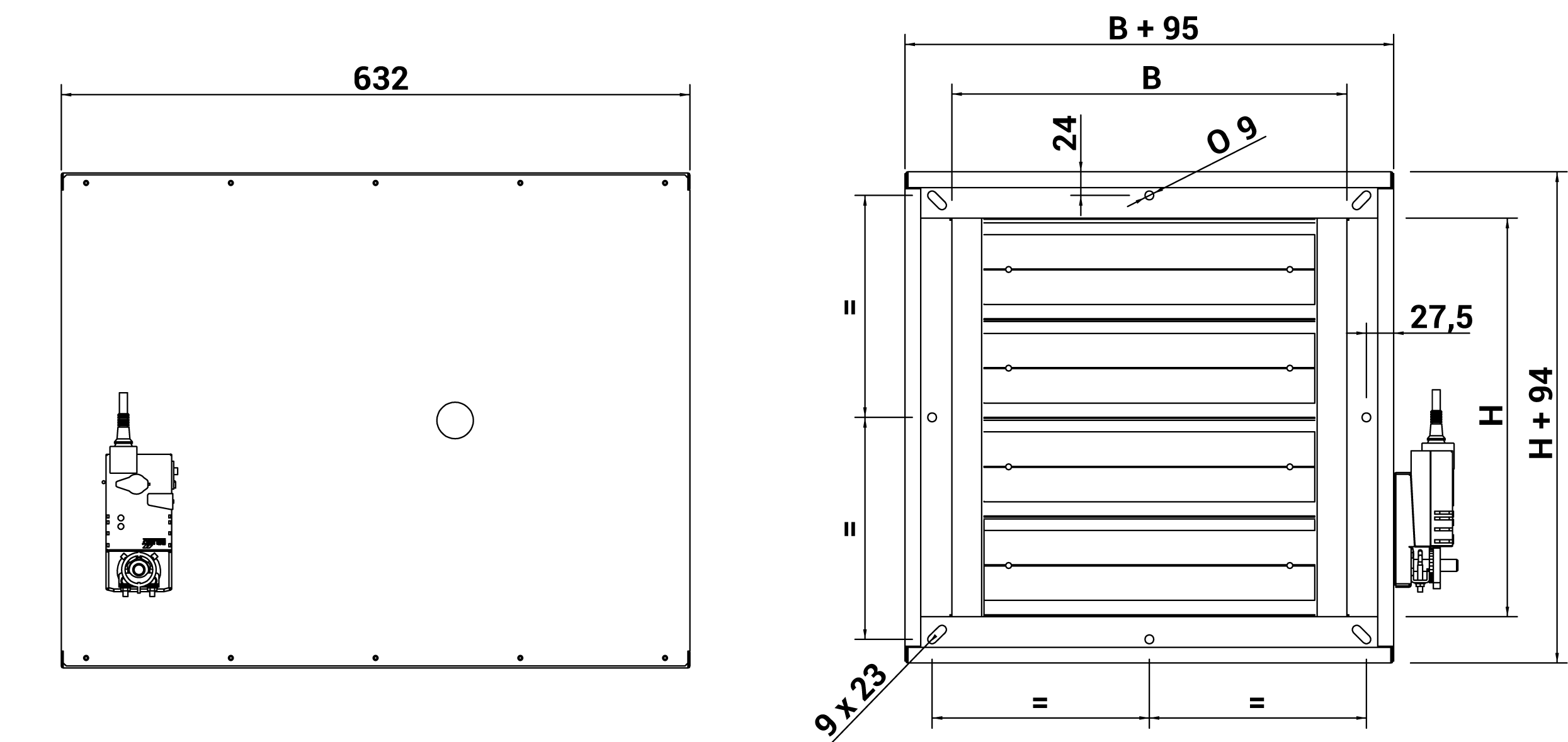

Schema doppio involucro

Dati di funzionamento e listino prezzi

In fase d'ordine indicare la portata aria minima e massima da programmare.

ModelloPortata aria minimaPortata aria massimaERVR singolo involucro. Segnale di controllo 2...10VERVR singolo involucro. Segnale di controllo 0...10VERVR-I doppio involucro. Segnale di controllo 2...10VERVR-I doppio involucro. Segnale di controllo 0...10V
B mmH mmm3/hm3/heuroeuroeuroeuro
200110160790613,72 613,72 710,15 710,15
4001103151580662,23 662,23 778,06 778,06
6001104752375710,73 710,73 845,96 845,96
4002106053040705,83 705,83 839,10 839,10
6002109054540758,50 758,50 912,84 912,84
80021012106040807,40 807,40 981,29 981,29
60031013406710804,53 804,53 977,29 977,29
80031017858915857,58 857,58 1.051,55 1.051,55
1000310223011160908,59 908,59 1.122,97 1.122,97
60041017708875850,58 850,58 1.041,75 1.041,75
800410236011790907,77 907,77 1.121,82 1.121,82
1000410295014750978,16 978,16 1.220,35 1.220,35
