MVMPO Griglie stampate rettangolari in acciaio verniciato grigio
Descrizione
Griglie stampate di espulsione aria per impianti di ventilazione verniciate RAL7001 (grigio).
Impiego
Le griglie MVMPO sono idonee per essere installate in ambienti pubblici, residenziali ed industriali.

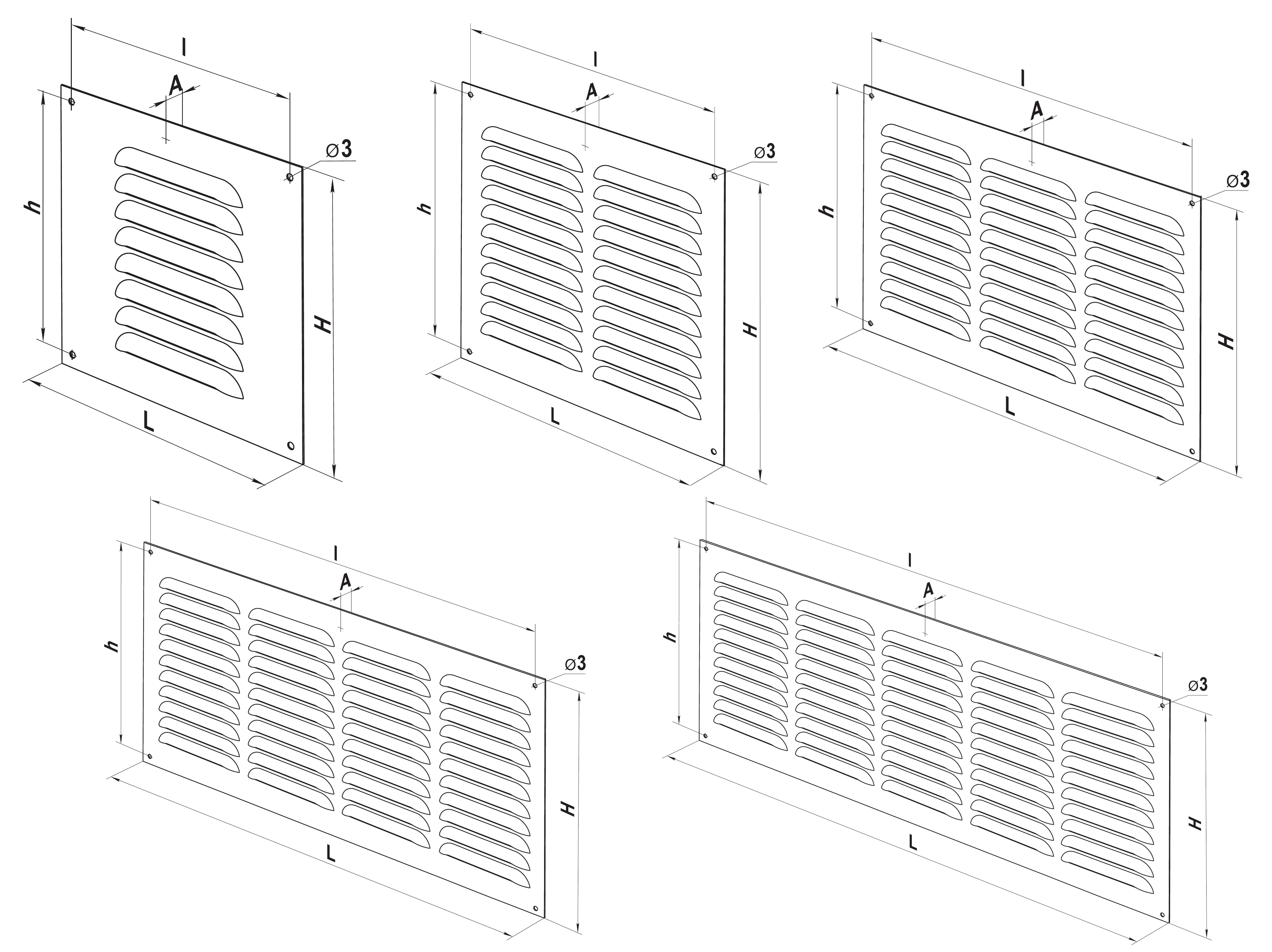

Dimensioni
Tutte le dimensioni sono espresse in mm
| Modello LxH | L | H | I | h | A | n° sezioni |
| MVMPO 250X170 | 250 | 170 | 236 | 156 | 0,8 | 2 |
| MVMPO 350X150 | 350 | 150 | 336 | 136 | 0,8 | 3 |
| MVMPO 450X250 | 450 | 250 | 436 | 236 | 0,8 | 4 |
| MVMPO 450X350 | 450 | 350 | 436 | 336 | 0,8 | 4 |
| MVM PO 450X450 | 450 | 450 | 436 | 436 | 0,8 | 4 |
| MVM PO 500X500 | 500 | 500 | 486 | 486 | 0,8 | 5 |
Dati di funzionamento
Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
dB(A): indice di rumorosità
Tutte le dimensioni sono espresse in mm
| Modello LxH | sezione efficace | portata m3/h | |||
| m2 | Vk 2 m/s | Vk 3 m/s | Vk 4 m/s | Vk 5 m/s | |
| MVMPO 250X170 | 0,0078 | 56 | 84 | 112 | 140 |
| MVMPO 350X150 | 0,0096 | 69 | 103 | 138 | 172 |
| MVMPO 450X250 | 0,0207 | 149 | 223 | 298 | 372 |
| MVMPO 450X350 | 0,0289 | 208 | 312 | 416 | 520 |
| MVMPO 450X450 | 0,0372 | 267 | 401 | 535 | 669 |
| MVMPO 500X500 | 0,0459 | 330 | 495 | 660 | 586 |
| Pa | 3 | 6 | 10 | 15 | |
| dB(A) | 20/25 | 25/30 | 30/35 | 35/40 | |
Listino prezzi
| Modello LxH | euro |
| MVMPO 250X170 | 14,63 |
| MVMPO 350X150 | 18,45 |
| MVMPO 450X250 | 29,26 |
| MVMPO 450X350 | 37,20 |
| MVM PO 450X450 | 47,77 |
| MVM PO 500X500 | 73,99 |
