EGZ50 Griglie di ripresa in acciaio passo 50 mm

Immagine
Immagine

Descrizione

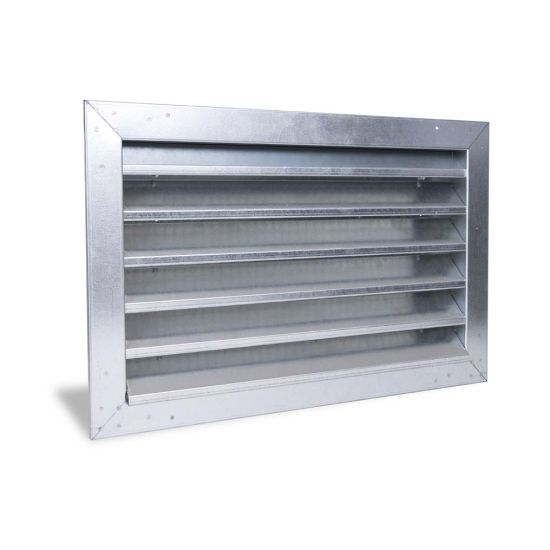

Griglie di ripresa costruite in robusto profilo di acciaio zincato.

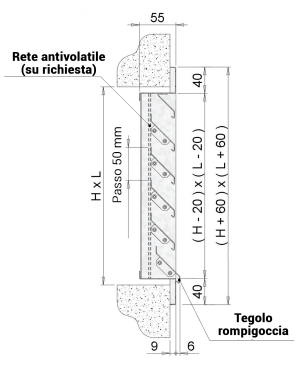

Le alette sono inclinate a 45° con passo 50 mm.

Caratteristiche

Materiale: acciaio.
Finitura: zincato.
Installazione: fissaggio con viti frontali.

Dimensioni realizzabili in pezzo unico:
- min. base 200 mm x altezza 200 mm;
- max. base 2500 mm x altezza 2500 mm.

Impiego

Griglia adatta sia per la ripresa che per l’espulsione dell’aria. Si possono utilizzare sia all’interno che all’esterno degli edifici grazie al particolare profilo antipioggia.

Accessori

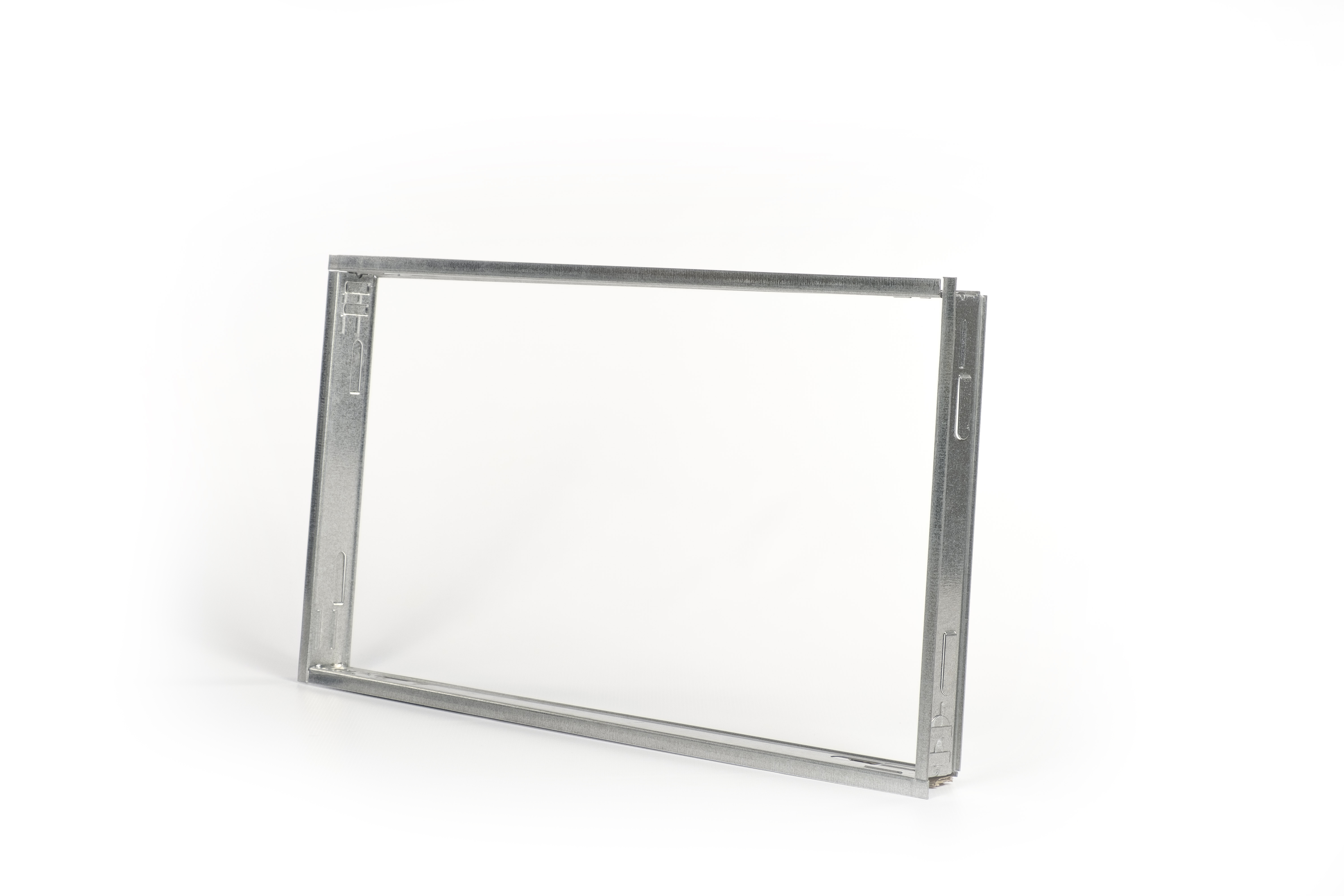

CTP: controtelaio a murare.

A richiesta

- Verniciatura nei colori RAL a scelta;
- rete antivolatile.

Sezione efficace


HL
40060080010001200140016001800
sezione efficace m²
4000,0670,1020,1380,1730,2080,2430,2790,314
5000,0870,1320,1780,2240,2700,3150,3610,407
6000,1070,1630,2190,2750,3310,3870,4430,499
8000,1460,2230,3000,3770,4540,5300,6070,684
10000,1860,2830,3810,4790,5760,6740,7720,869
12000,2250,3440,4620,5810,6990,8180,9361,054
15000,2840,4340,5840,7330,8831,0331,1821,332

Dati di funzionamento

Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
dB(A): indice di rumorosità

L: base
H:altezza
Tutte le dimensioni sono espresse in mm.

HVk
m/s		L
40060080010001200140016001800
portata m3/h
40049651475198024902995350540154520
614502210297037354495526060206780
819302950396549805995701080259045
500412501910256532253880454051955855
618752860385048355820681077958780
82500381551306445776090801039511710
600415352345315039554765557063807185
6230035154725593571458360957010780
830704685630079159530111451276014375
800421053210432054256530764087509855
631554815647581359800114601312014780
84205642086351085013065152801749019710
100042675408054856895830097051111012520
64010612082301034012450145601667018780
853458160109701378516600194102222525040
12004324549506655836010065117751348015185
64860742099801254015100176602022022780
864859895103101672020130235452696030370
150044095625084051056012715148701703019185
661459375126101584019075223102554028775
8819012500168102112025435297453405538365

Indice di rumorosità dB(A)

Vk
m/s		dB(A)
425/30
635/45
845/50

Perdita di carico (Pa)

Vk
m/s		Pa
416
645
880

Configurazione

CTP controtelaio

Listino prezzi

Note:
- con rete antivolatile +20%
- rete antinsetto prezzo a richiesta
- verniciato RAL 9016 +30%
- verniciato altri RAL prezzo a richiesta

griglia EGZ50
HL
40060080010001200140016001800
euroeuroeuroeuroeuroeuroeuroeuro
40075,79 81,15 86,47 91,83 99,06 107,08 119,38 127,36
50081,15 94,94 103,57 115,30 125,97 137,71 148,44 160,13
60085,39 102,48 118,52 136,68 151,61 169,78 185,78 202,87
80095,00 122,77 151,72 179,33 208,18 235,97 262,64 291,45
1000112,30 144,13 183,64 223,17 263,69 299,99 340,57 380,11
1200130,88 166,56 215,65 266,90 319,22 369,40 417,46 469,81
1500158,72 198,60 265,85 333,10 400,37 465,52 534,89 601,13

Controtelaio CTP

controtelaio CTP
HL
40060080010001200140016001800
euroeuroeuroeuroeuroeuroeuroeuro
40055,05 82,59 98,44 112,63 135,12 157,63 180,03 202,56
50068,80 98,44 102,25 126,67 151,93 177,23 202,21 227,50
60082,59 103,04 121,89 150,10 180,02 210,04 240,12 270,12
80098,44 121,89 162,54 200,12 240,06 280,04 320,15 360,17
1000112,63 150,10 200,12 250,14 300,06 350,07 400,20 450,21
1200135,12 180,02 240,06 300,06 360,08 420,07 480,23 540,25
1500168,80 225,10 300,13 375,16 450,21 525,24 600,29 675,30
