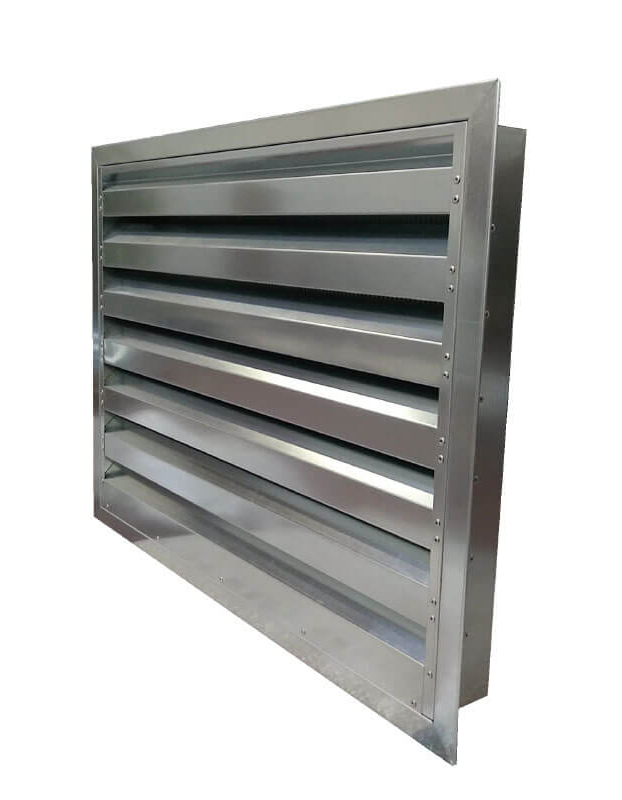

EGZ100 Griglie di ripresa in acciaio passo 100 mm

Immagine
Immagine

Descrizione

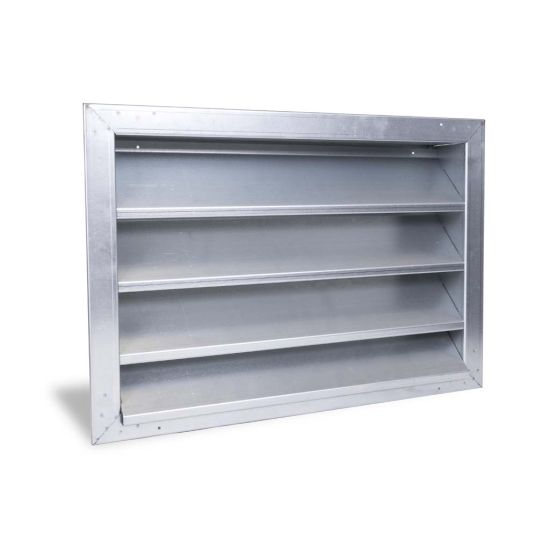

Griglie di ripresa costruite in robusto profilo di acciaio zincato.
Le alette sono inclinate a 45° con passo 100 mm.

Caratteristiche

Materiale: acciaio.
Finitura: zincato.
Installazione: fissaggio con viti frontali.

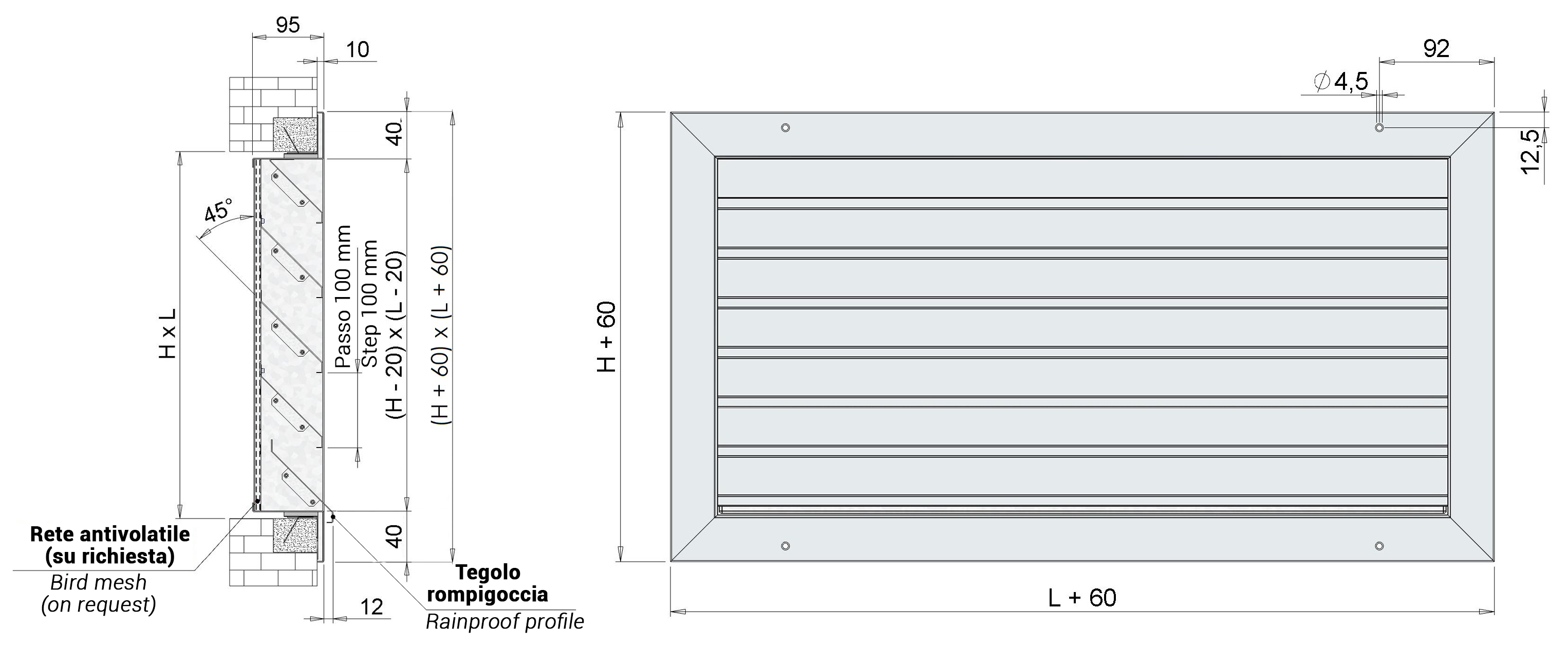

Dimensioni realizzabili in pezzo unico:
- min. base 200 mm x altezza 200 mm;
- max. base 2500 mm x altezza 2500 mm.

Impiego

Sia per la ripresa che per l’espulsione dell’aria. Si possono utilizzare sia all’interno che all’esterno degli edifici grazie al particolare profilo antipioggia.

Accessori

CTP: controtelaio a murare.

A richiesta

- Verniciatura nei colori RAL a scelta;
- rete antivolatile.

Sezione efficace

HL
600800100012001400160018002000
sezione efficace m²
6000,1470,1980,2480,2990,3500,4010,4510,502
8000,2110,2840,3560,4290,5020,5740,6470,720
10000,2750,3690,4640,5590,6530,7480,8430,938
12000,3380,4550,5720,6890,8050,9221,0391,155
14000,4020,5410,6800,8180,9571,0961,2341,373
16000,4660,6270,7870,9481,1091,2701,4301,591
18000,5300,7130,8951,0781,2611,4431,6261,809

Dati di funzionamento

Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
dB(A): indice di rumorosità

L: base (lunghezza alette)
H: altezza
Tutte le dimensioni sono espresse in mm

HVk
m/s		L
600800100012001400160018002000
portata m3/h
600421152845357543055035576565007230
6317542705365646075558650974510840
8004303540855130617572258270931510365
6455561257695926510835124051397515545
1000439555320668080459410107751213513500
659307980100201207014115161601820520250
12004487065558235991511595132751495516635
673109830123501487017395199142243524955
140045790779097851178513780157801777519775
6869011685146801767520670236702666529660
1600467109025113401365515965182802059522910
61006513535170102048023950274203089534365
18004763010260128901552018155207852341526045
61144515390193352328527230311753512539070

Indice di rumorosità dB(A)

Vk
m/s		dB(A)
425/30
635/45
845/50

Perdita di carico (Pa)

Vk
m/s		Pa
416
645
880

Configurazione

CTP controtelaio

Listino prezzi

Note:
- con rete antivolatile +20%
- verniciato RAL: prezzo a richiesta

griglia EGZ100
HL
600800100012001400160018002000
euroeuroeuroeuroeuroeuroeuroeuro
60099,31 116,38 133,45 148,44 165,49 181,54 198,60 214,61
800114,46 145,20 171,91 198,58 225,27 250,94 278,66 305,37
1000134,50 170,83 207,11 244,49 278,66 311,80 352,33 389,73
1200154,83 199,69 246,61 295,74 342,75 386,50 434,54 479,41
1400174,03 226,36 281,83 341,67 397,18 453,76 513,57 566,93
1600195,38 249,83 314,97 386,50 448,39 518,92 590,61 632,13
1800216,75 272,29 346,98 427,05 497,59 590,59 665,14 739,90

Controtelaio CTP

controtelaio CTP
HL
600800100012001400160018002000
euroeuroeuroeuroeuroeuroeuro
600103,04 121,89 150,10 180,02 210,04 240,12 270,12 300,13
800121,89 162,54 200,12 240,06 280,04 320,15 360,17 400,20
1000150,10 200,12 250,14 300,06 350,07 400,20 450,21 500,23
1200180,02 240,06 300,06 360,08 420,07 480,23 540,25 600,29
1400210,04 280,04 350,07 420,07 490,08 560,27 630,29 700,33
1600240,12 320,15 400,20 480,23 560,27 640,31 720,31 800,35
1800270,12 360,17 450,21 540,25 630,29 720,31 810,37 900,41
