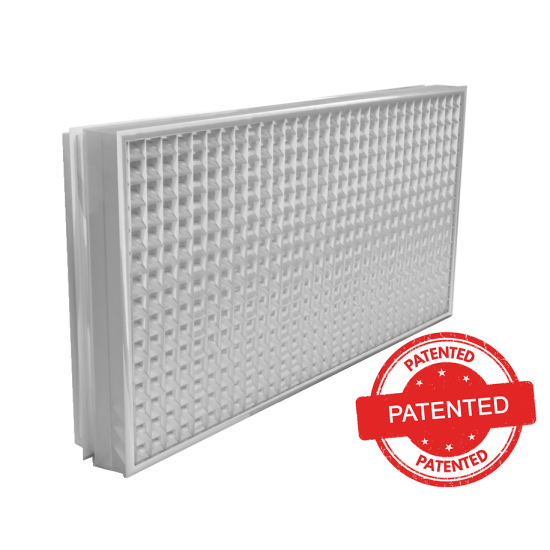

EGQIF Griglie a maglia quadra inclinata senza cornice

Descrizione

Griglie di ripresa dell'aria con pannello a maglia quadra 13x13 mm inclinata.

Caratteristiche

Materiale: alluminio.
Finitura: anodizzato naturale
Installazione: fissaggio con staffe.

Impiego

L’aspetto gradevole e l’elevata sezione utile di passaggio la rendono particolarmente interessante negli impianti civili:
- Per la ripresa dell’aria;
- Per installazione a filo per pareti in cartongesso con spessore 12,5 mm.
- Per installazione a filo per pareti in muratura.
- Per ripresa su mobili di ventilconvettori;

Accessori

SC serranda di taratura in acciaio zincato con alette a movimento contrapposto.

A richiesta

Verniciatura nei colori RAL a scelta;

Sezione efficace

H	L
H	400	500	600	800	1000	1200
	sezione efficace m²
75	0,022	0,029	0,035	0,046	0,059	0,070
100	0,032	0,041	0,050	0,066	0,084	0,100
125	0,046	0,059	0,071	0,095	0,120	0,144
150	0,051	0,065	0,077	0,101	0,132	0,158
200	0,070	0,088	0,108	0,143	0,181	0,217
300	0,107	0,137	0,166	0,221	0,271	0,334
400	0,139	0,179	0,217	0,288	0,365	0,436

Dati di funzionamento

Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
db(A): indice di rumorosità

L: larghezza
H: altezza
Tutte le misure sono espresse in mm.

H	Vk m/s	L						Pa	dB(A)
H	Vk m/s	400	500	600	800	1000	1200
		portata m³/h
75	1	81	103	125	167	212	254	2	<15
	3	242	309	376	502	635	761	7	28/32
	5	323	412	502	669	847	1014	12	38/42
100	1	120	150	180	240	305	360	2	<15
	3	350	445	540	715	905	1080	7	28/32
	5	465	590	715	955	1205	1440	12	38/42
125	1	167	212	257	342	433	518	2	<15
	3	500	636	772	1027	1299	1554	7	28/32
	5	666	847	1029	1369	1732	2072	12	38/42
150	1	183	233	276	362	477	571	2	<15
	3	550	700	827	1086	1431	1712	7	28/32
	5	734	934	1103	1448	1908	2282	12	38/42
200	1	251	318	388	516	653	781	2	<15
	3	754	953	1164	1549	1959	2344	7	28/32
	5	1005	1270	1552	2065	2612	3125	12	38/42
300	1	387	492	597	795	975	1203	2	<15
	3	1161	1476	1792	2384	2926	3608	7	28/32
	5	1547	1968	2389	3179	3901	4810	12	38/42
400	1	502	643	781	1038	1313	1571	2	<15
	3	1516	1928	2342	3115	3946	4714	7	28/32
	5	2008	2572	3122	4153	5254	6285	12	38/42

EGQIF dimensioni con e senza serranda su muratura

Per l’installazione è necessario il kit di fissaggio, per muratura o cartongesso a seconda della necessità, composto da 4 staffe fornite con l’articolo.
N.B. per l’installazione su parete in muratura non sono disponibili le altezze 75mm,100 mm.

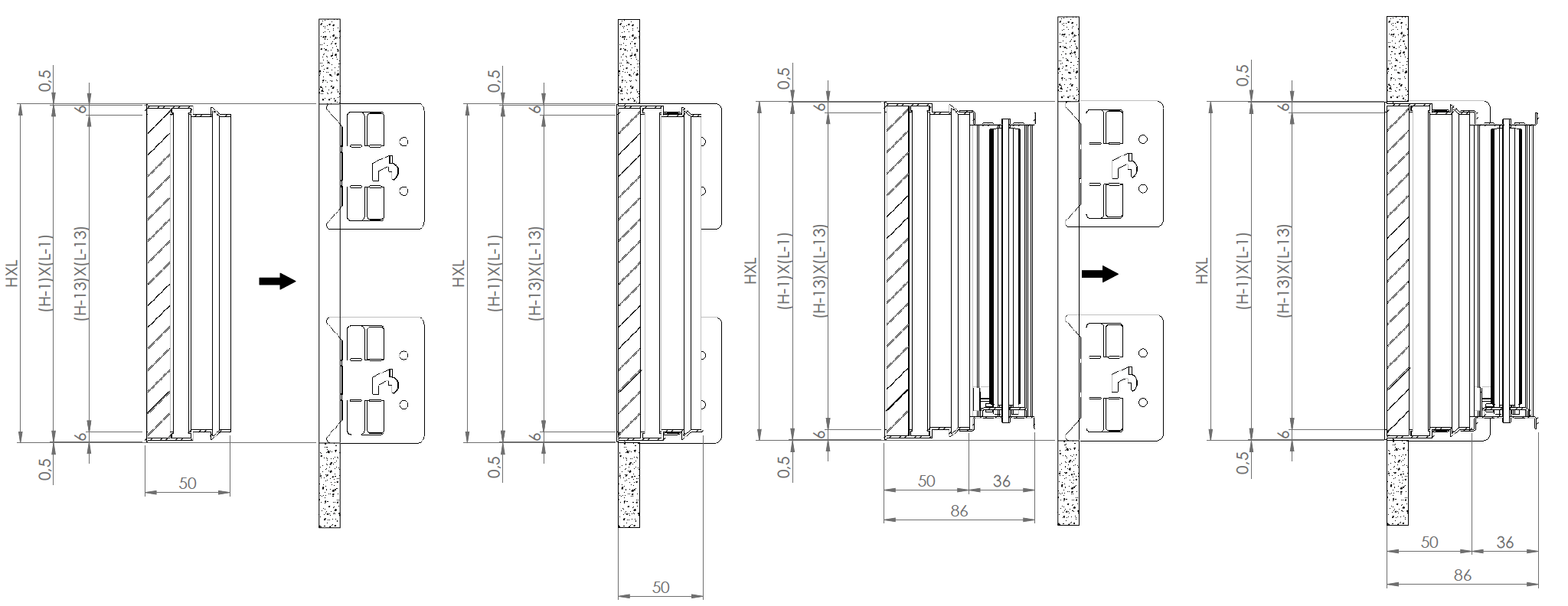

EGQIF dimensioni con e senza serranda su cartongesso

SC serranda di taratura

Serranda di taratura a movimento contrapposto.
Dimensioni massime L x H per costruzione in unico pezzo 1000 mm x 600 mm

Listino prezzi

dimensioni LxH	EGQIF	SC serranda di taratura
dimensioni LxH	euro	euro
400x75	artEGQI100000	17,21
500x75	artEGQI100070	20,54
600x75	artEGQI100140	23,50
800x75	artEGQI100210	29,54
1000x75	artEGQI100280	36,25
1200x75	artEGQI100350	47,00
400x100	artEGQI100010	17,21
500x100	artEGQI100080	20,54
600x100	artEGQI100150	23,50
800x100	artEGQI100220	29,54
1000x100	artEGQI100290	36,25
1200x100	artEGQI100360	47,00
400x125	artEGQI100020	19,86
500x125	artEGQI100090	23,00
600x125	artEGQI100160	26,21
800x125	artEGQI100230	33,57
1000x125	artEGQI100300	40,46
1200x125	artEGQI100370	52,42
400x150	artEGQI100030	19,86
500x150	artEGQI100100	23,00
600x150	artEGQI100170	26,21
800x150	artEGQI100240	33,57
1000x150	artEGQI100310	40,46
1200x150	artEGQI100380	52,42
400x200	artEGQI100040	24,57
500x200	artEGQI100110	28,86
600x200	artEGQI100180	33,25
800x200	artEGQI100250	40,75
1000x200	artEGQI100320	45,48
1200x200	artEGQI100390	66,50
400x300	artEGQI100050	34,39
500x300	artEGQI100120	37,86
600x300	artEGQI100190	41,39
800x300	artEGQI100260	50,21
1000x300	artEGQI100330	60,54
1200x300	artEGQI100400	82,78
400x400	artEGQI100060	39,39
500x400	artEGQI100130	47,57
600x400	artEGQI100200	51,14
800x400	artEGQI100270	62,57
1000x400	artEGQI100340	74,25
1200x400	artEGQI100410	102,28

Listino prezzi RAL 9016

dimensioni LxH	EGQIFB	SC serranda di taratura
dimensioni LxH	euro	euro
400x75	artEGQI000000	17,21
500x75	artEGQI000070	20,54
600x75	artEGQI000140	23,50
800x75	artEGQI000210	29,54
1000x75	artEGQI000280	36,25
1200x75	artEGQI000350	47,00
400x100	artEGQI000010	17,21
500x100	artEGQI000080	20,54
600x100	artEGQI000150	23,50
800x100	artEGQI000220	29,54
1000x100	artEGQI000290	36,25
1200x100	artEGQI000360	47,00
400x125	artEGQI000020	19,86
500x125	artEGQI000090	23,00
600x125	artEGQI000160	26,21
800x125	artEGQI000230	33,57
1000x125	artEGQI000300	40,46
1200x125	artEGQI000370	52,42
400x150	artEGQI000030	19,86
500x150	artEGQI000100	23,00
600x150	artEGQI000170	26,21
800x150	artEGQI000240	33,57
1000x150	artEGQI000310	40,46
1200x150	artEGQI000380	52,42
400x200	artEGQI000040	24,57
500x200	artEGQI000110	28,86
600x200	artEGQI000180	33,25
800x200	artEGQI000250	40,75
1000x200	artEGQI000320	45,48
1200x200	artEGQI000390	66,50
400x300	artEGQI000050	34,39
500x300	artEGQI000120	37,86
600x300	artEGQI000190	41,39
800x300	artEGQI000260	50,21
1000x300	artEGQI000330	60,54
1200x300	artEGQI000400	82,78
400x400	artEGQI000060	39,39
500x400	artEGQI000130	47,57
600x400	artEGQI000200	51,14
800x400	artEGQI000270	62,57
1000x400	artEGQI000340	74,25
1200x400	artEGQI000410	102,28

Kit di fissaggio di ricambio

Per l’installazione è necessario il kit di fissaggio composto da 4 staffe.

Descrizione	Euro
